公布日：2024.03.26

申請日：2024.01.11

分類號：C02F9/00(2023.01)I;C02F1/28(2023.01)I;C02F1/00(2023.01)I;B01D21/24(2006.01)I

摘要

本申請提供了一種應用于多級污水處理的活性炭吸附再生系統，屬于污水處理技術領域，包括第一筒體，所述第一筒體的外側貼合設置有外襯套，所述外襯套和所述第一筒體之間安裝有升降組件，所述外襯套上安裝有第一連接環，所述第一連接環的內壁上固定連接有第三連接環，所述第三連接環上固定連接有固定管，所述第一筒體的上方設置有第二筒體，所述第二筒體和所述第三連接環之間為固定連接，所述第二筒體的上方連接有支撐板，所述支撐板內固定設置有擋板。本申請解決了現有的污水處理裝置不能夠在分離后自動排水并在排水完成后自動對沉淀物進行擠壓，不能夠根據污水量對多級炭管的污水處理效果和污水處理量進行調節的問題。

權利要求書

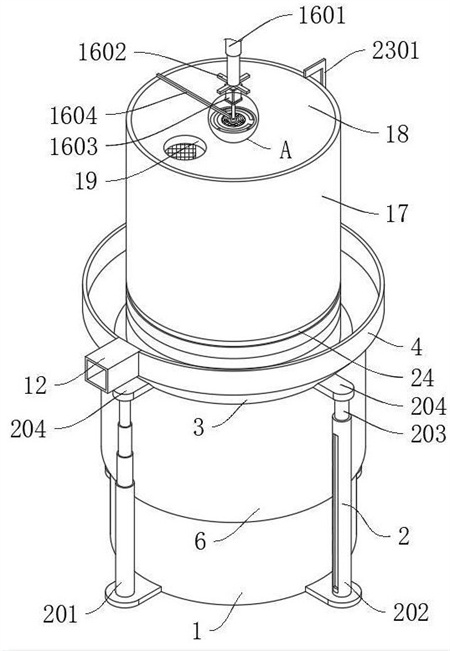

1.一種應用于多級污水處理的活性炭吸附再生系統，包括第一筒體（1），其特征在于：所述第一筒體（1）的外側貼合設置有外襯套（6），所述外襯套（6）和所述第一筒體（1）之間安裝有升降組件（2），所述外襯套（6）上安裝有第一連接環（3），所述第一連接環（3）的內壁上固定連接有第三連接環（5），所述第三連接環（5）上固定連接有固定管（20），所述第一筒體（1）的上方設置有第二筒體（13），所述第二筒體（13）和所述第三連接環（5）之間為固定連接，所述第二筒體（13）的上方連接有支撐板（7），所述支撐板（7）內固定設置有擋板（10），所述支撐板（7）的上方粘接有外殼（17），所述外殼（17）的上方放置有頂板（18），所述頂板（18）上開設有進水口（19），所述頂板（18）的中間固定設置有中筒（27），所述中筒（27）內設置有進水組件（22），所述進水組件（22）的上方設置有驅動組件（16），所述中筒（27）的外側設置有過濾組件（28），所述外殼（17）內轉動設置有轉環（24），所述轉環（24）上安裝有擠壓組件（23），所述擠壓組件（23）上連接有滑板（11）；所述第一筒體（1）的內部固定設置有第一活性炭管（14），所述第二筒體（13）的內部固定設置有第二活性炭管（15），所述第一活性炭管（14）的頂部與所述第二筒體（13）之間存在空隙，所述第二活性炭管（15）的底部與所述第一筒體（1）之間存在空隙，所述第一活性炭管（14）和所述第二活性炭管（15）相間分布；所述支撐板（7）上開設有凹槽（9），所述凹槽（9）的內壁與滑板（11）的外壁互相貼合，所述滑板（11）和所述支撐板（7）之間為轉動連接，所述支撐板（7）的中間開設有第一通孔（8），所述第二筒體（13）上開設有第二通孔（21）；所述驅動組件（16）包括設置于所述頂板（18）上方的第二電動推桿（1601），所述第二電動推桿（1601）上固定連接有固定架（1602），所述固定架（1602）的下方安裝有電機（1603），所述電機（1603）的輸出軸上連接有撥桿（1604），所述撥桿（1604）的下方連接有連接塊（1605），所述連接塊（1605）的外側安裝有渦旋彈簧（1606），所述渦旋彈簧（1606）的外側連接有第四連接環（1607）；所述進水組件（22）包括固定安裝于所述支撐板（7）上的第一轉板（2201），所述第一轉板（2201）的外側轉動連接有限位環（2204），所述限位環（2204）上固定連接有第二轉板（2202），所述第二轉板（2202）的內壁上固定連接有密封墊（2203），所述第四連接環（1607）和所述第二轉板（2202）之間為固定連接，所述第二轉板（2202）和所述密封墊（2203）與所述滑板（11）的上表面之間互相貼合，所述第一轉板（2201）為半圓環結構所述擠壓組件（23）包括固定安裝于所述滑板（11）上的折板（2301），所述折板（2301）和所述轉環（24）之間為固定連接，所述滑板（11）內滑動安裝有限位塊（2302）和銜接板（2303），所述限位塊（2302）和所述銜接板（2303）之間為固定連接，所述限位塊（2302）上固定設置有凸板（2304），所述凸板（2304）和所述滑板（11）之間固定連接有支撐彈簧（2305）。

2.根據權利要求1所述的一種應用于多級污水處理的活性炭吸附再生系統，其特征在于：所述升降組件（2）包括固定安裝于所述第一筒體（1）上的第一電動推桿（201）和外筒（202），所述外筒（202）的內部固定連接有內桿（203），所述內桿（203）的頂部和所述第一電動推桿（201）的頂部均固定連接有連接板（204），所述連接板（204）和所述第一連接環（3）之間為固定連接。

3.根據權利要求1所述的一種應用于多級污水處理的活性炭吸附再生系統，其特征在于：所述第一連接環（3）的上方固定連接有第二連接環（4），所述第二連接環（4）上固定設置有排水管（12），所述固定管（20）的頂面高度小于所述第一連接環（3）的頂面高度，所述第一筒體（1）和所述第二筒體（13）均與所述固定管（20）之間互相連通。

4.根據權利要求1所述的一種應用于多級污水處理的活性炭吸附再生系統，其特征在于：所述外殼（17）的內壁上固定連接有固定環（29），所述固定環（29）的內徑小于所述頂板（18）的直徑。

5.根據權利要求1所述的一種應用于多級污水處理的活性炭吸附再生系統，其特征在于：所述折板（2301）適于在所述撥桿（1604）轉動時與所述撥桿（1604）抵接并同步轉動，所述銜接板（2303）為扇形結構，所述銜接板（2303）上開設有缺口（25），所述支撐板（7）上固定連接有用于遮擋缺口（25）的延伸板（26）。

6.根據權利要求1所述的一種應用于多級污水處理的活性炭吸附再生系統，其特征在于：所述過濾組件（28）包括轉動安裝于所述中筒（27）內部的填充板（2801），所述中筒（27）的外側貼合設置有阻尼墊（2802），所述阻尼墊（2802）的外側固定連接有橡膠環（2803），所述橡膠環（2803）的外側固定設置有篩網（2804），所述阻尼墊（2802）、所述橡膠環（2803）和所述篩網（2804）均在所述中筒（27）上等間距分布，所述填充板（2801）和所述第二轉板（2202）之間互相抵接。

發明內容

鑒于現有污水處理裝置中存在的問題，提出了本發明。

為解決上述技術問題，本發明提供了如下技術方案：一種應用于多級污水處理的活性炭吸附再生系統，包括第一筒體，所述第一筒體的外側貼合設置有外襯套，所述外襯套和所述第一筒體之間安裝有升降組件，所述外襯套上安裝有第一連接環，所述第一連接環的內壁上固定連接有第三連接環，所述第三連接環上固定連接有固定管，所述第一筒體的上方設置有第二筒體，所述第二筒體和所述第三連接環之間為固定連接，所述第二筒體的上方連接有支撐板，所述支撐板內固定設置有擋板，所述支撐板的上方粘接有外殼，所述外殼的上方放置有頂板，所述頂板上開設有進水口，所述頂板的中間固定設置有中筒，所述中筒內設置有進水組件，所述進水組件的上方設置有驅動組件，所述中筒的外側設置有過濾組件，所述外殼內轉動設置有轉環，所述轉環上安裝有擠壓組件，所述擠壓組件上連接有滑板；

所述第一筒體的內部固定設置有第一活性炭管，所述第二筒體的內部固定設置有第二活性炭管，所述第一活性炭管的頂部與所述第二筒體之間存在空隙，所述第二活性炭管的底部與所述第一筒體之間存在空隙，所述第一活性炭管和所述第二活性炭管相間分布。

作為本發明的一種優先方案，所述升降組件包括固定安裝于所述第一筒體上的第一電動推桿和外筒，所述外筒的內部固定連接有內桿，所述內桿的頂部和所述第一電動推桿的頂部均固定連接有連接板，所述連接板和所述第一連接環之間為固定連接。

作為本發明的一種優先方案，所述第一連接環的上方固定連接有第二連接環，所述第二連接環上固定設置有排水管，所述固定管的頂面高度小于所述第一連接環的頂面高度，所述第一筒體和所述第二筒體均與所述固定管之間互相連通。

作為本發明的一種優先方案，所述支撐板上開設有凹槽，所述凹槽的內壁與滑板的外壁互相貼合，所述滑板和所述支撐板之間為轉動連接，所述支撐板的中間開設有第一通孔，所述第二筒體上開設有第二通孔。

作為本發明的一種優先方案，所述驅動組件包括設置于所述頂板上方的第二電動推桿，所述第二電動推桿上固定連接有固定架，所述固定架的下方安裝有電機，所述電機的輸出軸上連接有撥桿，所述撥桿的下方連接有連接塊，所述連接塊的外側安裝有渦旋彈簧，所述渦旋彈簧的外側連接有第四連接環。

作為本發明的一種優先方案，所述外殼的內壁上固定連接有固定環，所述固定環的內徑小于所述頂板的直徑。

作為本發明的一種優先方案，所述進水組件包括固定安裝于所述支撐板上的第一轉板，所述第一轉板的外側轉動連接有限位環，所述限位環上固定連接有第二轉板，所述第二轉板的內壁上固定連接有密封墊，所述第四連接環和所述第二轉板之間為固定連接，所述第二轉板和所述密封墊與所述滑板的上表面之間互相貼合，所述第一轉板為半圓環結構。

作為本發明的一種優先方案，所述擠壓組件包括固定安裝于所述滑板上的折板，所述折板和所述轉環之間為固定連接，所述滑板內滑動安裝有限位塊和銜接板，所述限位塊和所述銜接板之間為固定連接，所述限位塊上固定設置有凸板，所述凸板和所述滑板之間固定連接有支撐彈簧。

作為本發明的一種優先方案，所述折板適于在所述撥桿轉動時與所述撥桿抵接并同步轉動，所述銜接板為扇形結構，所述銜接板上開設有缺口，所述支撐板上固定連接有用于遮擋缺口的延伸板。

作為本發明的一種優先方案，所述過濾組件包括轉動安裝于所述中筒內部的填充板，所述中筒的外側貼合設置有阻尼墊，所述阻尼墊的外側固定連接有橡膠環，所述橡膠環的外側固定設置有篩網，所述阻尼墊、所述橡膠環和所述篩網均在所述中筒上等間距分布，所述填充板和所述第二轉板之間互相抵接。

與現有技術相比，本發明的有益效果是：

1、通過設置的支撐板、凹槽、擋板和滑板，在污水進入裝置的內部后，先通過過濾組件篩除尺寸較大的雜質，然后靜置一段時間后，通過轉動第二轉板使得沉淀雜質后的污水通過第一轉板和第二轉板之間的空隙進入第一筒體和第二筒體的內部，在驅動組件的作用下，該裝置可在排水后通過撥桿抵接折板使得折板帶動滑板轉動，從而實現排水后自動對沉淀物收集和擠壓的功能，解決了現有的污水處理裝置不能夠在分離后自動排水并在排水完成后自動對沉淀物進行擠壓的問題，該裝置能夠對沉淀物進行集中處理。

2、通過裝置上的缺口和延伸板，在擠壓沉淀物時，先將凹槽內的沉淀物集中推至擋板的一側，然后在銜接板與擋板抵接后繼續推動滑板從而使得擋滑板能夠壓縮沉淀物，與此同時支撐板上的延伸板能夠擋住缺口，進而實現封閉式擠壓沉淀物的功能，避免沉淀物在擠壓時分散，提升了裝置的污水處理效果。

3、通過設置的內外嵌套結構的多個第一活性炭管和第二活性炭管，在沉淀后的污水通過第一通孔和第二通孔進入第一筒體和第二筒體的內部時，污水會由內向外逐次經過各層第一活性炭管和第二活性炭管，從而污水與各處活性炭管的表面充分接觸，進而提升裝置的污水處理性能，該裝置可通過升降組件縮短第一電動推桿，第一活性炭管與第二筒體以及第二活性炭管與第一筒體之間的距離，從而降低污水注入速度，使得污水能夠進行更精細過濾，并且在污水處理量較多時，可通過伸長第一電動推桿，從而增大污水注入速度，提升污水處理量，解決了現有的污水處理裝置不能夠根據污水量對多級炭管的污水處理效果和污水處理量進行調節的問題，該裝置不僅能夠在排水后利用多級炭管進行循環吸附和處理，還能夠調節污水處理時的吸附效果和處理量，以適應不同的污水處理需求。

（發明人：李川;儲勛;周金;李斐文;韓廣乾;辛佳偉;李志琪）
