公布日：2023.09.05

申請日：2023.08.07

分類號：C02F11/122(2019.01)I;B01D25/38(2006.01)I;B01D25/172(2006.01)I

摘要

本發明屬于化工脫水技術領域，且公開了一種用于降低污泥含水量的裝置，包括有機架；導軌，所述機架的正反兩面分別固定連接有導軌；濾板，所述濾板抵接于兩根導軌之間，所述濾板包括箱體，所述箱體的兩端分別固定連接有聯動機構，所述聯動機構的另一端活動套接有導輪，所述箱體的四條邊上分別設置有一套鎖緊機構；本發明通過設置聯動機構使得設備在作業完畢后更好地將濾網上的污泥去除，作業完畢以后拉板機構將濾板分開，濾板上的導輪轉動時帶動聯動機構運動，其內部的驅動齒輪通過過渡齒輪組帶動齒條做上下直線運動，此時齒條上的頂板會在濾網的后面運動將污泥塊頂出。

權利要求書

1.一種用于降低污泥含水量的裝置，包括機架（1），其特征在于：還包括有導軌（2），所述機架（1）的正反兩面分別固定連接有導軌（2）；濾板（3），所述濾板（3）抵接于兩根導軌（2）之間，所述濾板（3）包括箱體（33），所述箱體（33）的中部固定連接有一對柔性板（333），所述柔性板（333）之間設有加壓室（332），所述柔性板（333）的另一側設有污泥室（331），所述箱體（33）的兩端分別固定連接有聯動機構（32），所述聯動機構（32）包括殼體（321），所述殼體（321）的中部活動套接有驅動齒輪（322），所述驅動齒輪（322）的上部與下部分別抵接有過渡齒輪組（323），所述過渡齒輪組（323）與殼體（321）活動套接，所述過渡齒輪組（323）之間抵接有齒條（324），所述殼體（321）的兩端固定連接有限位套（325），所述齒條（324）活動套接于限位套（325）的內部，所述齒條（324）的一側固定連接有頂板（326），所述聯動機構（32）的另一端活動套接有導輪（31），所述箱體（33）的四條邊上分別設置有一套鎖緊機構（34），所述鎖緊機構（34）包括固定桿（341），所述固定桿（341）固定連接于箱體（33）的反面，所述箱體（33）的正面固定連接有活動桿（342），所述活動桿（342）包括外桿（3421），所述外桿（3421）的內部活動套接有內桿（3422），所述外桿（3421）的中部固定連接有橫銷（3423），所述內桿（3422）的上部開有直槽口（3427），所述橫銷（3423）置于直槽口（3427）的內部，所述外桿（3421）的內部開有對稱的內槽（3428），所述內槽（3428）的內部固定連接有復位彈簧（3424），所述復位彈簧（3424）的另一端與內桿（3422）固定連接，所述內桿（3422）的下部活動套接有夾緊卡塊（3425），所述夾緊卡塊（3425）靠近內桿（3422）的一側固定連接有解鎖彈簧（3426），所述解鎖彈簧（3426）的另一側與內桿（3422）固定連接；拉板機構（4），所述拉板機構（4）設置在位于機架（1）正面的導軌（2）上；推板（5），所述推板（5）與導軌（2）抵接，所述推板（5）設置在導軌（2）上靠近拉板機構（4）的一側；液壓擠壓機構（6），所述液壓擠壓機構（6）固定連接于推板（5）與機架（1）之間；增壓管路（7），所述增壓管路（7）固定連接于機架（1）正面的上部；排水管路（8），所述排水管路（8）固定連接于機架（1）正面的下部，所述增壓管路（7）與排水管路（8）上分別設有分管路與每一個濾板（3）相連，所述增壓管路（7）與加壓室（332）相通，所述排水管路（8）與污泥室（331）相通；進料管（9），所述機架（1）的一端固定連接有進料管（9）。

2.根據權利要求1所述的一種用于降低污泥含水量的裝置，其特征在于：所述濾板（3）的兩側均設有聯動機構（32），靠近拉板機構（4）的一側聯動機構（32）負責濾板（3）正面的污泥清理，所述濾板（3）的反面清理由另一側的聯動機構（32）負責。

3.根據權利要求1所述的一種用于降低污泥含水量的裝置，其特征在于：所述濾板（3）在使用前需要套有根據實際情況選擇的濾網。

發明內容

本發明的目的在于提供一種用于降低污泥含水量的裝置，以解決上述背景技術中提出的問題。

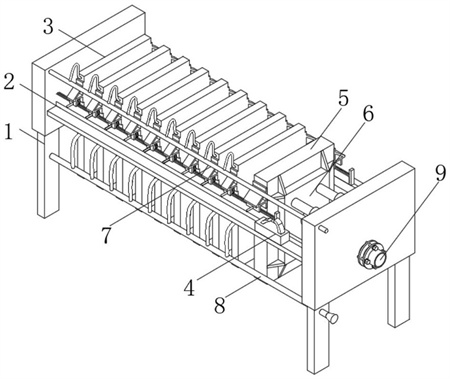

為了實現上述目的，本發明提供如下技術方案：一種用于降低污泥含水量的裝置，包括機架，還包括有

導軌，所述機架的正反兩面分別固定連接有導軌；

濾板，所述濾板抵接于兩根導軌之間，所述濾板包括箱體，所述箱體的兩端分別固定連接有聯動機構，所述聯動機構包括殼體，所述殼體的中部活動套接有驅動齒輪，所述驅動齒輪的上部與下部分別抵接有過渡齒輪組，所述過渡齒輪組與殼體活動套接，所述過渡齒輪組之間抵接有齒條，所述殼體的兩端固定連接有限位套，所述齒條活動套接于限位套的內部，所述齒條的一側固定連接有頂板，所述聯動機構的另一端活動套接有導輪，所述箱體的四條邊上分別設置有一套鎖緊機構，所述鎖緊機構包括固定桿，所述固定桿固定連接于箱體的反面，所述箱體的正面固定連接有活動桿，所述活動桿包括外桿，所述外桿的內部活動套接有內桿，所述外桿的中部固定連接有橫銷，所述內桿的上部開有直槽口，所述橫銷置于直槽口的內部，所述外桿的內部開有對稱的內槽，所述內槽的內部固定連接有復位彈簧，所述復位彈簧的另一端與內桿固定連接，所述內桿的下部活動套接有夾緊卡塊，所述夾緊卡塊靠近內桿的一側固定連接有解鎖彈簧，所述解鎖彈簧的另一側與內桿固定連接；

拉板機構，所述拉板機構設置在位于機架正面的導軌上；

推板，所述推板與導軌抵接，所述推板設置在導軌上靠近拉板機構的一側；

液壓擠壓機構，所述液壓擠壓機構固定連接于推板與機架之間；

增壓管路，所述增壓管路固定連接于機架正面的上部；

排水管路，所述排水管路固定連接于機架正面的下部；

進料管，所述機架的一端固定連接有進料管。

優選的，所述箱體的中部固定連接有一對柔性板，所述柔性板之間設有加壓室，所述柔性板的另一側設有污泥室。

優選的，所述增壓管路與排水管路上分別設有分管路與每一個濾板相連，所述增壓管路與加壓室相通，所述排水管路與污泥室相通。

優選的，所述濾板的兩側均設有聯動機構，靠近拉板機構的一側聯動機構負責濾板正面的污泥清理，所述濾板的反面清理由另一側的聯動機構負責。

優選的，所述濾板在使用前需要套有根據實際情況選擇的濾網。

本發明的有益效果如下：

1、本發明通過設置聯動機構使得設備在作業完畢后更好地將濾網上的污泥去除，作業完畢以后拉板機構將濾板分開，濾板上的導輪轉動時帶動聯動機構運動，其內部的驅動齒輪通過過渡齒輪組帶動齒條做上下直線運動，此時齒條上的頂板會在濾網的后面運動將污泥塊頂出，在下次作業時推板在液壓擠壓機構的作用下把濾板連接在一起，此時濾板上的導輪也會帶動聯動機構運動再次對濾網上的污泥塊清理一遍。

2、本發明通過鎖緊機構使得濾板在連接在一起的時候鎖緊在一起，在作業過程時防止污泥泄露，在濾板接觸時，前一塊濾板正面鎖緊機構的活動桿會與后一塊濾板反面鎖緊機構的固定桿卡在一起，只有當作業完畢時，拉板機構將濾板拉開，鎖緊機構才會解鎖。

（發明人：曹磊;戴瑞峰;陳奕名;孔德尊;于克鋮;隋鵬）
