公布日：2023.09.05
申請日：2023.07.18
分類號：C02F11/13(2019.01)I
摘要
本發明提供一種煙氣間接污泥干燥裝置，包括干燥裝置主體，所述干燥裝置主體外殼合圍形成有容納空間，所述干燥裝置主體設置有隔離部件，所述隔離部件將所述容納空間分隔為污泥空間與煙氣空間，所述煙氣空間設置有進煙口和出煙口，所述煙氣空間用于通過煙氣，所述污泥空間設置有污泥進料口和污泥出料口，所述污泥空間與所述煙氣空間接觸以傳遞煙氣中的熱量來干燥污泥，所述污泥空間內設置有撥料部件和刮料結構，所述撥料部件用于推動污泥朝向所述污泥出料口運動并排出，所述刮料結構用于將所述撥料部件的葉片上的污泥刮除。本發明旨在提出一種煙氣不與污泥接觸即可進行干燥的污泥干燥裝置。
權利要求書

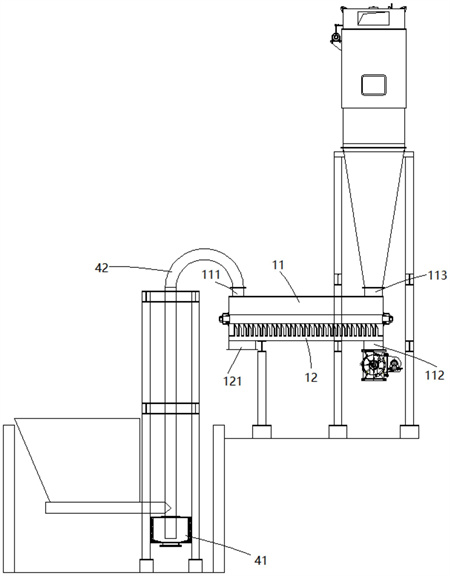

1.一種煙氣間接污泥干燥裝置，其特征在于，包括干燥裝置主體(1)，所述干燥裝置主體(1)外殼合圍形成有容納空間，所述干燥裝置主體(1)設置有隔離部件，所述隔離部件將所述容納空間分隔為污泥空間(11)與煙氣空間(12)，所述煙氣空間(12)設置有進煙口(121)和出煙口，所述煙氣空間(12)用于通過煙氣，所述污泥空間(11)設置有污泥進料口(111)和污泥出料口(112)，所述污泥空間(11)與所述煙氣空間(12)接觸以傳遞煙氣中的熱量來干燥污泥，所述污泥空間(11)內設置有撥料部件(2)和刮料結構(3)，所述撥料部件(2)用于推動污泥朝向所述污泥出料口(112)運動并排出，所述刮料結構(3)用于將所述撥料部件(2)的葉片上的污泥刮除。
2.根據權利要求1所述的煙氣間接污泥干燥裝置，其特征在于，所述干燥裝置主體(1)為筒狀結構件，所述干燥裝置主體(1)橫向設置，所述污泥空間(11)設置在所述干燥裝置主體(1)背離地面的一側，所述煙氣空間(12)設置在所述干燥裝置主體(1)朝向地面的一側。
3.根據權利要求2所述的煙氣間接污泥干燥裝置，其特征在于，所述撥料部件(2)的轉軸兩端分別穿設在所述污泥空間(11)的兩端的側壁，所述撥料部件(2)設置有多片所述葉片，多片所述葉片分別沿所述轉軸的長度方向設置，所述葉片用于隨所述轉軸旋轉以推動污泥運動。
4.根據權利要求2所述的煙氣間接污泥干燥裝置，其特征在于，所述隔離部件朝向所述污泥空間(11)延伸形成多個所述刮料結構(3)，多個所述刮料結構(3)沿所述干燥裝置主體(1)的長度方向依次排列；所述刮料結構(3)設置有空腔，所述空腔與所述煙氣空間(12)連通，相鄰的兩刮料結構(3)之間形成有葉片旋轉空間，每一葉片旋轉空間用于收容葉片，以使每一葉片能夠在葉片旋轉空間內旋轉。
5.根據權利要求1所述的煙氣間接污泥干燥裝置，其特征在于，還包括流化部件(4)，所述流化部件(4)包括流化器(41)和污泥管道(42)，所述污泥管道(42)一端用于與所述污泥進料口(111)連通，所述流化器(41)與所述污泥管道(42)另一端連通，所述污泥管道(42)兩端之間設置有污泥進口，所述流化部件(4)用于將自所述污泥管道(42)兩端之間進入的污泥流化并將流化后的污泥通過所述污泥進料口(111)送入所述污泥空間(11)。
6.根據權利要求5所述的煙氣間接污泥干燥裝置，其特征在于，還包括污泥輸送部件(5)，所述污泥輸送部件(5)一端用于接收污泥，所述污泥輸送部件(5)另一端用于與所述污泥進口連通。
7.根據權利要求6所述的煙氣間接污泥干燥裝置，其特征在于，還包括受料倉(6)，所述受料倉(6)設置有受料口和排料口，所述受料口用于接收污泥，所述排料口與所述污泥輸送部件(5)用于接收污泥的一端對應設置以將受料倉(6)內的污泥排出至所述污泥輸送部件(5)。
8.根據權利要求1-7中任一項所述的煙氣間接污泥干燥裝置，其特征在于，所述污泥空間(11)還設置有出氣口(113)，所述煙氣間接污泥干燥裝置還包括防塵部件(7)，所述防塵部件(7)兩端開口，所述防塵部件(7)兩端之間貫通，所述防塵部件(7)一端用于與所述出氣口(113)連通，所述防塵部件(7)另一端設置有排氣口，所述防塵部件(7)用于對所述出氣口(113)排出的氣體進行除塵。
9.根據權利要求8所述的煙氣間接污泥干燥裝置，其特征在于，所述防塵部件(7)豎向設置，所述防塵部件(7)用于與所述出煙口連通的一端朝向地面，所述防塵部件(7)設置有排煙口的一端背離地面，所述防塵裝置兩端之間設置有濾網。
10.根據權利要求8所述的煙氣間接污泥干燥裝置，其特征在于，還包括能夠打開和關閉的密封部件(8)，所述密封部件(8)設置在所述污泥出料口(112)，所述密封部件(8)關閉時用于將所述污泥出料口(112)封閉，所述封閉部件打開時用于使所述污泥出料口(112)敞開。
發明內容
本發明的主要目的是提供一種煙氣不與污泥接觸即可進行干燥的煙氣間接污泥干燥裝置。
為實現上述目的，本發明提出的煙氣間接污泥干燥裝置，包括干燥裝置主體，所述干燥裝置主體外殼合圍形成有容納空間，所述干燥裝置主體設置有隔離部件，所述隔離部件將所述容納空間分隔為污泥空間與煙氣空間，所述煙氣空間設置有進煙口和出煙口，所述煙氣空間用于通過煙氣，所述污泥空間設置有污泥進料口和污泥出料口，所述污泥空間與所述煙氣空間接觸以傳遞煙氣中的熱量來干燥污泥，所述污泥空間內設置有撥料部件和刮料結構，所述撥料部件用于推動污泥朝向所述污泥出料口運動并排出，所述刮料結構用于將所述撥料部件的葉片上的污泥刮除。
優選地，所述干燥裝置主體為筒狀結構件，所述干燥裝置主體橫向設置，所述污泥空間設置在所述干燥裝置主體背離地面的一側，所述煙氣空間設置在所述干燥裝置主體朝向地面的一側。
優選地，所述撥料部件的轉軸兩端分別穿設在所述污泥空間的兩端的側壁，所述撥料部件設置有多片所述葉片，多片所述葉片分別沿所述轉軸的長度方向設置，所述葉片用于隨所述轉軸旋轉以推動污泥運動。
優選地，所述隔離部件朝向所述污泥空間延伸形成多個所述刮料結構，多個所述刮料結構沿所述干燥裝置主體的長度方向排列；所述刮料結構設置有空腔，所述空腔與所述煙氣空間連通，相鄰的兩刮料結構之間形成有葉片旋轉空間，每一葉片旋轉空間用于收容葉片，以使每一葉片能夠在葉片旋轉空間內旋轉。
優選地，所述煙氣間接污泥干燥裝置還包括流化部件，所述流化部件包括流化器和污泥管道，所述污泥管道一端用于與所述污泥進料口連通，所述流化器與所述污泥管道另一端連通，所述污泥管道兩端之間設置有污泥進口，所述流化部件用于將自所述污泥管道兩端之間進入的污泥流化并將流化后的污泥通過所述污泥進料口送入所述污泥空間。
優選地，所述煙氣間接污泥干燥裝置還包括污泥輸送部件，所述污泥輸送部件一端用于接收污泥，所述污泥輸送部件另一端用于與所述污泥進口連通。
優選地，所述煙氣間接污泥干燥裝置還包括受料倉，所述受料倉設置有受料口和排料口，所述受料口用于接收污泥，所述排料口與所述污泥輸送部件用于接收污泥的一端對應設置以將受料倉內的污泥排出至所述污泥輸送部件。
優選地，所述污泥空間還設置有出氣口，所述煙氣間接污泥干燥裝置還包括防塵部件，所述防塵部件兩端開口，所述防塵部件兩端之間貫通，所述防塵部件一端用于與所述出氣口連通，所述防塵部件另一端設置有排氣口，所述防塵部件用于對所述出氣口排出的氣體進行除塵。
優選地，所述防塵部件豎向設置，所述防塵部件用于與所述出煙口連通的一端朝向地面，所述防塵部件設置有排煙口的一端背離地面，所述防塵裝置兩端之間設置有濾網。
優選地，所述煙氣間接污泥干燥裝置還包括能夠打開和關閉的密封部件，所述密封部件設置在所述污泥出料口，所述密封部件關閉時用于將所述污泥出料口封閉，所述封閉部件打開時用于使所述污泥出料口敞開。
本發明的技術方案中，在需要對污泥進行干燥時，將濕污泥從所述污泥進料口送入，并通過所述進煙口向所述煙氣空間內通入煙氣，所述撥料裝置工作，將污泥推動，污泥運動過程中，煙氣的熱量由所述污泥空間與所述煙氣空間接觸的側壁傳遞至所述污泥空間，將濕污泥干燥，干燥后的污泥被所述撥料裝置推動從所述污泥出料口排出，過程中污泥不與煙氣接觸即完成了干燥。
（發明人：馮本劍;李節華;李斌）
