公布日：2024.03.26

申請日：2023.12.28

分類號：C02F1/58(2023.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I;B08B9/087(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N

摘要

本發明公開了一種用于農村生活污水治理的氮磷脫除裝置，包括：罐體和升降機構；所述罐體上固定套裝有環體，所述環體的外側固定連接有支架，所述支架的兩側分別固定連接有脫氮劑儲存罐和脫磷劑儲存罐，所述脫氮劑儲存罐和脫磷劑儲存罐的底部均連通有進料管；本用于農村生活污水治理的氮磷脫除裝置通過在罐體和升降機構的設置，使污水進入到罐體中后能夠與脫磷劑和脫氮劑產生充分反應，并且氣缸啟動后能夠帶動攪拌葉進入到罐體中，進而使電機啟動后能夠帶動攪拌葉對凈化中的污水進行充分攪拌，同時也便于對罐體內壁上殘留的雜質進行清理；通過以上設置，使氮磷脫除裝置結構更加簡單，從而便于在農村地區進行規模較小的污水治理工作。

權利要求書

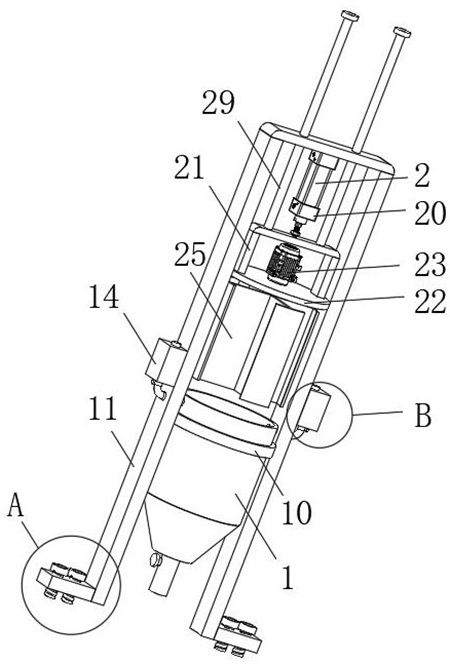

1.一種用于農村生活污水治理的氮磷脫除裝置，其特征在于，包括：罐體（1）和升降機構（2）；所述罐體（1）上固定套裝有環體（10），所述環體（10）的外側固定連接有支架（11），所述支架（11）的兩側分別固定連接有脫氮劑儲存罐（14）和脫磷劑儲存罐（17），所述脫氮劑儲存罐（14）和脫磷劑儲存罐（17）的底部均連通有進料管（18），所述進料管（18）的一端與罐體（1）的內部連通；所述升降機構（2）包括固定安裝在支架（11）上的氣缸（20），所述氣缸（20）的活塞桿固定連接有連接座（21），所述連接座（21）的底部固定連接有頂蓋（22），所述頂蓋（22）的頂部固定安裝有電機（23），所述電機（23）的輸出軸固定連接有主軸（24），所述主軸（24）通過軸承轉動連接在頂蓋（22）的內部，所述主軸（24）上固定套裝有攪拌葉（25），所述攪拌葉（25）的一側可拆卸式固定連接有毛刷（26）。

2.根據權利要求1所述的一種用于農村生活污水治理的氮磷脫除裝置，其特征在于：所述毛刷（26）的一側固定連接有連接塊（27），所述連接塊（27）的內部螺紋連接有第二螺栓（28），所述第二螺栓（28）的一側與攪拌葉（25）固定連接。

3.根據權利要求1所述的一種用于農村生活污水治理的氮磷脫除裝置，其特征在于：所述罐體（1）的底部固定連接有出水管（12），所述出水管（12）的頂端與罐體（1）連通，所述出水管（12）上固定安裝有第一閥門（13）。

4.根據權利要求1所述的一種用于農村生活污水治理的氮磷脫除裝置，其特征在于：所述連接座（21）的頂部固定連接有連接桿（29），所述連接桿（29）滑動連接在所述支架（11）的內部。

5.根據權利要求1所述的一種用于農村生活污水治理的氮磷脫除裝置，其特征在于：所述脫氮劑儲存罐（14）和脫磷劑儲存罐（17）的頂部均螺紋連接有螺紋蓋（101），所述進料管（18）上固定安裝有第二閥門（19）。

6.根據權利要求4所述的一種用于農村生活污水治理的氮磷脫除裝置，其特征在于：所述支架（11）的底部固定連接有支腿（15）。

7.根據權利要求6所述的一種用于農村生活污水治理的氮磷脫除裝置，其特征在于：所述支腿（15）的內部螺紋連接有第一螺栓（16）。

8.一種用于農村生活污水治理的氮磷脫除裝置的使用方法，其特征在于，包括以下步驟：步驟一、先分別打開兩個進料管（18）上的閥門（19），使脫氮劑儲存罐（14）和脫磷劑儲存罐（17）中的脫氮劑和脫磷劑在重力作用下通過進料管（18）流入至罐體（1）內部，再通過外部注水管將待處理的污水注入到罐體（1）中，使污水與脫氮劑和脫磷劑產生反應；步驟二、啟動氣缸（20），使氣缸（20）通過連接座（21）帶動頂蓋（22）向下移動，使頂蓋（22）關閉在罐體（1）的開口處，再啟動電機（23），使電機（23）通過主軸（24）帶動攪拌葉（25）在罐體（1）內部轉動，進而使罐體（1）中的污水與脫氮劑和脫磷劑產生充分地接觸；步驟三、當需要對罐體（1）內壁上粘附的雜質進行清理時，先通過氣缸（20）帶動攪拌葉（25）移出罐體（1），再通過將連接塊（27）上的第二螺栓（28）擰緊在攪拌葉（25）上的方式使毛刷（26）固定安裝在攪拌葉（25）上，進而使氣缸（20）帶動攪拌葉（25）和毛刷（26）進入到罐體（1）內部后，處于轉動狀態下的毛刷（26）開始對罐體（1）的內壁進行清理，清理后再使用清水對罐體（1）內部進行沖洗。

9.根據權利要求8所述的一種用于農村生活污水治理的氮磷脫除裝置的使用方法，其特征在于：在步驟二中，為了提升頂蓋（22）關閉在罐體（1）頂部后的密封性，頂蓋（22）的底部固定連接有橡膠密封圈。

發明內容

本發明的目的在于提供一種用于農村生活污水治理的氮磷脫除裝置及其使用方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種用于農村生活污水治理的氮磷脫除裝置，包括：罐體和升降機構；所述罐體上固定套裝有環體，所述環體的外側固定連接有支架，所述支架的兩側分別固定連接有脫氮劑儲存罐和脫磷劑儲存罐，所述脫氮劑儲存罐和脫磷劑儲存罐的底部均連通有進料管，所述進料管的一端與罐體的內部連通；所述升降機構包括固定安裝在支架上的氣缸，所述氣缸的活塞桿固定連接有連接座，所述連接座的底部固定連接有頂蓋，所述頂蓋的頂部固定安裝有電機，所述電機的輸出軸固定連接有主軸，所述主軸通過軸承轉動連接在頂蓋的內部，所述主軸上固定套裝有攪拌葉，所述攪拌葉的一側可拆卸式固定連接有毛刷。

通過采用上述技術方案，污水能夠通過進水管道輸送至罐體內部，并且脫氮劑儲存罐和脫磷劑儲存罐中的脫氮劑和脫磷劑通過進料管進入到罐體中后能夠與污水產生反應，進而對污水起到凈化作用；另外，在凈化過程中氣缸能夠通過連接座帶動頂蓋關閉在罐體頂部，從而使攪拌葉能夠插入至罐體內部，進而使電機啟動后攪拌葉能夠對污水進行攪拌，使污水中的污染物更加充分地與脫氮劑和脫磷劑解除；并且，能夠通過在攪拌葉上安裝毛刷的方式對罐體內壁上殘留的雜質進行清理。

優選的，所述毛刷的一側固定連接有連接塊，所述連接塊的內部螺紋連接有第二螺栓，所述第二螺栓的一側與攪拌葉固定連接。

通過采用上述技術方案，通過擰緊或擰松第二螺栓的方式能夠使毛刷在攪拌葉上進行拆裝。

優選的，所述罐體的底部固定連接有出水管，所述出水管的頂端與罐體連通，所述出水管上固定安裝有第一閥門。

通過采用上述技術方案，第一閥門打開后，被處理的污水能夠從罐體內部排出。

優選的，所述連接座的頂部固定連接有連接桿，所述連接桿滑動連接在所述支架的內部。

通過采用上述技術方案，能給使連接座在上下移動的過程中更加平穩。

優選的，所述脫氮劑儲存罐和脫磷劑儲存罐的頂部均螺紋連接有螺紋蓋，所述進料管上固定安裝有第二閥門。

通過采用上述技術方案，能夠便于脫氮劑和脫磷劑的進料和出料。

優選的，所述支架的底部固定連接有支腿。

通過采用上述技術方案，能夠使支架在放置時更加平穩。

優選的，所述支腿的內部螺紋連接有第一螺栓。

通過采用上述技術方案，能夠便于將支架固定在指定位置上使用。

另外，本發明還提供了一種用于農村生活污水治理的氮磷脫除裝置的使用方法，包括以下步驟：步驟一、先分別打開兩個進料管上的閥門，使脫氮劑儲存罐和脫磷劑儲存罐中的脫氮劑和脫磷劑在重力作用下通過進料管流入至罐體內部，再通過外部注水管將待處理的污水注入到罐體中，使污水與脫氮劑和脫磷劑產生反應；步驟二、啟動氣缸，使氣缸通過連接座帶動頂蓋向下移動，使頂蓋關閉在罐體的開口處，再啟動電機，使電機通過主軸帶動攪拌葉在罐體內部轉動，進而使罐體中的污水與脫氮劑和脫磷劑產生充分地接觸；步驟三、當需要對罐體內壁上粘附的雜質進行清理時，先通過氣缸帶動攪拌葉移出罐體，再通過將連接塊上的第二螺栓擰緊在攪拌葉上的方式使毛刷固定安裝在攪拌葉上，進而使氣缸帶動攪拌葉和毛刷進入到罐體內部后，處于轉動狀態下的毛刷開始對罐體的內壁進行清理，清理后再使用清水對罐體內部進行沖洗。

優選的，在步驟二中，為了提升頂蓋關閉在罐體頂部后的密封性，頂蓋的底部固定連接有橡膠密封圈。

綜上所述，本申請包括以下至少一種有益技術效果：本用于農村生活污水治理的氮磷脫除裝置通過在罐體和升降機構的設置，使污水進入到罐體中后能夠與脫磷劑和脫氮劑產生充分反應，并且氣缸啟動后能夠帶動攪拌葉進入到罐體中，進而使電機啟動后能夠帶動攪拌葉對凈化中的污水進行充分攪拌，同時也便于對罐體內壁上殘留的雜質進行清理；通過以上設置，使氮磷脫除裝置結構更加簡單，從而便于在農村地區進行規模較小的污水治理工作。

（發明人：俞棟;蘇思慧;王玉婷;姚麗華;孟飛;劉崗;徐晨浩;樓振宇）
