公布日：2023.10.10
申請日：2023.07.03
分類號：C02F1/00(2023.01)I;B01D21/24(2006.01)I;C02F11/00(2006.01)I
摘要
本發明涉及廢水處理技術領域，具體涉及一種基于化學反應的廢水利用節能裝置，包括兩個并列設置的筒體，筒體的內部均密封轉動連接有豎管，其中一根豎管的下端外側設有能夠驅動其轉動的第一動力裝置，豎管的外側靠近其下端的位置設有與之固定連接的攪拌桿，豎管的內部均設有進料組件，兩個筒體的外側固定密封連接有能夠驅動豎管轉動的第二動力裝置；本發明只需要在首次啟動時用到第一動力裝置提供動力，通過巧妙的結構設計不僅能夠增加廢水處理過程中的自動化程度，也能夠提高廢水的濃度，進而提高對廢水進行化學處理的效率，還節省了第一動力裝置的能耗，提高了廢水處理過程中的節能性，本發明非常適用于采用化學反應對廢水進行處理時使用。
權利要求書

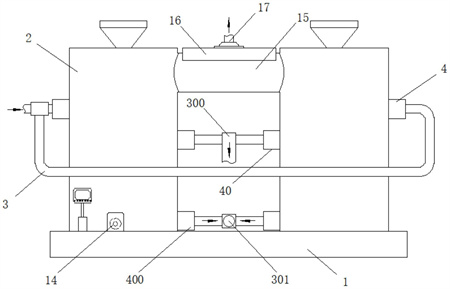

1.一種基于化學反應的廢水利用節能裝置，其特征在于：包括兩個并列設置的筒體(2)，筒體(2)的內部均密封轉動連接有豎管(6)，其中一根豎管(6)的下端外側設有能夠驅動其轉動的第一動力裝置(14)，豎管(6)的外側靠近其下端的位置固定連接有攪拌桿(21)，豎管(6)的內部均設有進料組件，兩個筒體(2)的外側固定密封連接有能夠驅動豎管(6)轉動的第二動力裝置；進料組件內部裝有化學藥劑，化學藥劑包括能夠與水反應產生大量氣體的化學物質；第一動力裝置(14)驅動一個筒體(2)內部的豎管(6)轉動時，轉動的豎管(6)能夠帶動進料組件將化學藥劑投入筒體(2)內部的廢水中，化學藥劑與廢水進行化學反應后能夠產生氣體，第二動力裝置能夠利用筒體(2)內部的廢水與化學藥劑進行化學反應后產生的氣體的壓力交替反復的驅動兩個筒體(2)內部的豎管(6)轉動。
2.根據權利要求1所述的一種基于化學反應的廢水利用節能裝置，其特征在于：所述的進料組件包括料斗(5)，兩個筒體(2)的頂部均設有與之固定密封連通的料斗(5)，料斗(5)的內部裝有化學藥劑，豎管(6)的上端部與料斗(5)的下端部密封轉動連通，豎管(6)內部的上半部分為光滑的圓孔(7)，豎管(6)的外側靠近其中部偏上的位置環形均布的開設有數個與圓孔(7)連通的進料孔(8)。
3.根據權利要求2所述的一種基于化學反應的廢水利用節能裝置，其特征在于：所述的豎管(6)內部的下半部分為螺旋孔(9)，豎管(6)內部配合安裝有套管(10)，套管(10)的外側靠近其下端的位置設有與螺旋孔(9)配合連接的螺旋面(11)，套管(10)的外側位于螺旋面(11)以上的部分與圓孔(7)密封滑動連接，套管(10)的內側面開設有花鍵孔(12)，花鍵孔(12)的內部設有與之滑動連接的花鍵軸(13)，花鍵軸(13)的下端部固定安裝在筒體(2)的底部。
4.根據權利要求3所述的一種基于化學反應的廢水利用節能裝置，其特征在于：所述的套管(10)的上端設有與之固定連接的螺桿(26)，螺桿(26)的外側設有與之螺紋連接的取料盤(27)，取料盤(27)的外側面與圓孔(7)密封滑動連接，取料盤(27)的上端設有與螺桿(26)配合連接的鎖緊螺母(29)。
5.根據權利要求1所述的一種基于化學反應的廢水利用節能裝置，其特征在于：所述的第二動力裝置包括氣筒(15)，氣筒(15)固定密封連接在兩個筒體(2)靠近其頂部的外側之間，氣筒(15)的內部設有與之密封滑動連接的活塞體(18)，活塞體(18)的兩端部均設有與之固定連接的齒條(19)，齒條(19)通過氣筒(15)的兩端部分別伸入兩個筒體(2)的內部，豎管(6)的外側對應齒條(19)設有固定安裝在豎管(6)外側的驅動齒輪(20)，驅動齒輪(20)與豎管(6)固定連接，且一個驅動齒輪(20)對應的與一個齒條(19)嚙合傳動。
6.根據權利要求5所述的一種基于化學反應的廢水利用節能裝置，其特征在于：所述的氣筒(15)的外側設有與之固定密封連通的集氣罩(16)，集氣罩(16)的外側設有與之密封固定連通的集氣管(17)，集氣管(17)的外端與外部的氣體回收裝置固定連通。
7.根據權利要求6所述的一種基于化學反應的廢水利用節能裝置，其特征在于：所述的氣筒(15)的外側靠近其兩端部均開設有與集氣罩(16)連通的排氣孔(22)，氣筒(15)的側壁靠近其兩端部對應排氣孔(22)開設有貫穿排氣孔(22)的盲孔(23)，盲孔(23)的內部設有與之密封滑動連接的擋板(24)，擋板(24)的外端與活塞體(18)的端部能夠抵接，擋板(24)的內端與盲孔(23)的內底面直接設有拉簧(25)，拉簧(25)的一端與盲孔(23)的內底面固定連接，拉簧(25)的另一端與擋板(24)的內端面固定連接。
8.根據權利要求1所述的一種基于化學反應的廢水利用節能裝置，其特征在于：所述的兩個筒體(2)的外側位于中部偏上的位置均設有與之固定連接的進水管(3)，進水管(3)的一端與兩個筒體(2)之間設有進水閥(4)，進水管(3)的另一端與外部的廢水源連通；所述的兩個筒體(2)的外側位于中部偏下的位置均設有與之固定連接的排水管(300)，排水管(300)的一端與兩個筒體(2)之間均設有排水閥(40)，排水管(300)的另一端與外部的儲水裝置連通；所述的兩個筒體(2)的外側靠近其底部的位置均設有與之固定連接的排污管(301)，排污管(301)的一端與兩個筒體(2)之間設有排污閥(400)，排污管(301)的另一端與外部的污泥處理裝置連通。
9.根據權利要求8所述的一種基于化學反應的廢水利用節能裝置，其特征在于：所述的進水閥(4)、排水閥(40)、排污閥(400)均采用電磁閥。
10.根據權利要求1所述的一種基于化學反應的廢水利用節能裝置，其特征在于：所述的第一動力裝置(14)采用電動機，電動機通過離合器與豎管(6)傳動連接。
發明內容
為解決現有技術存在的不足，本發明提供了一種基于化學反應的廢水利用節能裝置。
本發明的技術方案為：
本發明提供了一種基于化學反應的廢水利用節能裝置，包括兩個并列設置的筒體，筒體的內部均密封轉動連接有豎管，其中一根豎管的下端外側設有能夠驅動其轉動的第一動力裝置，豎管的外側靠近其下端的位置設有與之固定連接的攪拌桿，豎管的內部均設有進料組件，兩個筒體的外側固定密封連接有能夠驅動豎管轉動的第二動力裝置；進料組件內部裝有化學藥劑，化學藥劑包括能夠與水反應產生大量氣體的化學物質；第一動力裝置驅動一個筒體內部的豎管轉動時，轉動的豎管能夠帶動進料組件將化學藥劑投入筒體內部的廢水中，化學藥劑與廢水進行化學反應后能夠產生氣體，第二動力裝置能夠利用筒體內部的廢水與化學藥劑進行化學反應后產生的氣體的壓力交替反復的驅動兩個筒體內部的豎管轉動。
進一步的，所述的進料組件包括料斗，兩個筒體的頂部均設有與之固定密封連通的料斗，料斗的內部裝有化學藥劑，豎管的上端部與料斗的下端部密封轉動連通，豎管內部的上半部分為光滑的圓孔，豎管的外側靠近其中部偏上的位置環形均布的開設有數個與圓孔連通的進料孔。
進一步的，所述的豎管內部的下半部分為螺旋孔，豎管內部配合安裝有套管，套管的外側靠近其下端的位置設有與螺旋孔配合連接的螺旋面，套管的外側位于螺旋面以上的部分與圓孔密封滑動連接，套管的內側面開設有花鍵孔，花鍵孔的內部設有與之滑動連接的花鍵軸，花鍵軸的下端部固定安裝在筒體的底部。
進一步的，所述的套管的上端設有與之固定連接的螺桿，螺桿的外側設有與之螺紋連接的取料盤，取料盤的外側面與圓孔密封滑動連接，取料盤的上端設有與螺桿配合連接的鎖緊螺母。
進一步的，所述的第二動力裝置包括氣筒，氣筒固定密封連接在兩個筒體靠近其頂部的外側之間，氣筒的內部設有與之密封滑動連接的活塞體，活塞體的兩端部均設有與之固定連接的齒條，齒條通過氣筒的兩端部分別伸入兩個筒體的內部，豎管的外側對應齒條設有固定安裝在豎管外側的驅動齒輪，驅動齒輪與豎管固定連接，且一個驅動齒輪對應的與一個齒條嚙合傳動。
進一步的，所述的氣筒的外側設有與之固定密封連通的集氣罩，集氣罩的外側設有與之密封固定連通的集氣管，集氣管的外端與外部的氣體回收裝置固定連通。
進一步的，所述的氣筒的外側靠近其兩端部均開設有與集氣罩連通的排氣孔，氣筒的側壁靠近其兩端部對應排氣孔開設有貫穿排氣孔的盲孔，盲孔的內部設有與之密封滑動連接的擋板，擋板的外端與活塞體的端部能夠抵接，擋板的內端與盲孔的內底面直接設有拉簧，拉簧的一端與盲孔的內底面固定連接，拉簧的另一端與擋板的內端面固定連接。
進一步的，所述的兩個筒體的外側位于中部偏上的位置均設有與之固定連接的進水管，進水管的一端與兩個筒體之間設有進水閥，進水管的另一端與外部的廢水源連通；所述的兩個筒體的外側位于中部偏下的位置均設有與之固定連接的排水管，排水管的一端與兩個筒體之間均設有排水閥，排水管的另一端與外部的儲水裝置連通；所述的兩個筒體的外側靠近其底部的位置均設有與之固定連接的排污管，排污管的一端與兩個筒體之間設有排污閥，排污管的另一端與外部的污泥處理裝置連通。
進一步的，所述的進水閥、排水閥、排污閥均采用電磁閥。
進一步的，所述的第一動力裝置采用電動機，電動機通過離合器與豎管傳動連接。
所達到的有益效果為：
本發明在工作過程中，通過開啟進水閥能夠將外部的廢水輸入對應的筒體內部，筒體內部的廢水通過化學反應之后會在底部形成沉淀層，沉淀層上部為凈水層，通過開啟排水閥能夠將凈水層的水通過排水管排出至外部的儲水裝置，通過開啟排污閥能夠將沉淀層沉淀的污泥通過排污管排出至外部的污泥處理裝置中進行處理；該設計可實現廢水處理過程中的自動進水、自動排水以及自動排污，增加了廢水處理過程中的自動化程度。
在工作過程中，將化學藥劑放置在料斗內部，料斗內部的化學藥劑通過豎管會進入圓孔的內部，再通過電動機驅動豎管正向轉動，豎管內部的螺旋孔通過螺旋面會帶動套管沿著花鍵軸向下移動，當套管的上端部低于進料孔的位置時，圓孔內部的化學藥劑能夠通過進料孔進入筒體的內部，該設計可以使與水反應能夠產生大量氣體的化學物質將廢水中的水通過化學反應生成氣體，進而將廢水的濃度提高，有利于提高對廢水進行化學處理的效率，并且，廢水與化學藥劑反應產生大量氣體還能夠作為能源驅動活塞體移動，進而節省了第一動力裝置驅動豎管的能耗，提高了廢水處理過程中的節能性。
綜上所述，本發明在使用時只需要在首次啟動時用到第一動力裝置提供動力，本發明啟動之后將不再需要耗費第一動力裝置提供的能量來促進攪拌，通過巧妙的結構設計不僅能夠增加廢水處理過程中的自動化程度，也能夠提高廢水的濃度，進而提高對廢水進行化學處理的效率，還節省了第一動力裝置的能耗，提高了廢水處理過程中的節能性，本發明非常適用于采用化學反應對廢水進行處理時使用。
（發明人：陳大弟;張峰彪）
