公布日：2024.03.26

申請日：2023.12.29

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/02(2023.01)N;C02F3/28(2023.01)N;C02F3/30(2023.01)N;C02F1/58(2023.01)N

摘要

本發明涉及污水處理技術領域，具體涉及一種污水處理反硝化生物除磷方法及裝置，將待處理的污水首先排入到第一沉淀池中，然后通過過濾器對污水中的大顆粒雜質進行過濾，留在過濾器上的雜質則啟動液壓缸將升降板抬起，以使得升降板將轉動板抬起，使得轉動板接觸到限位板，以在限位板對一側限位的情況下帶動轉動板轉動，使得過濾器向雜物存放池一側傾斜，之后啟動移動器帶動移動塊移動，使得移動塊帶動清理器對過濾器上留下的大顆粒漂浮物和雜質進行清理，以進入到雜物存放池中，使得對雜質的清理更加方便，而污水則進一步進入到其他處理池中進行清理，以使得污水得到更好的清理，從而提高工作效率。

權利要求書

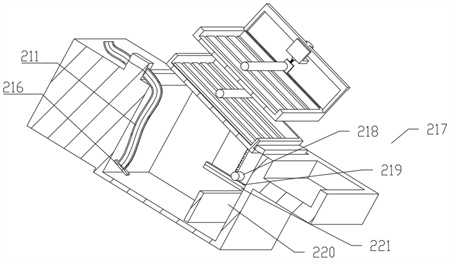

1.一種污水處理反硝化生物除磷裝置，其特征在于，包括預處理組件、反硝化組件和生物除磷組件，所述預處理組件包括第一沉淀池、雜物存放池、液壓缸、升降板、轉動板、過濾器、限位板、支撐架、移動器、移動塊和清理器，所述雜物存放池設置在所述第一沉淀池的一側，所述液壓缸設置在所述雜物存放池的一側，所述升降板與所述液壓缸的輸出端固定連接，所述轉動板與所述升降板轉動連接，并位于所述升降板的一側，所述過濾器設置在所述轉動板上，所述限位板設置在所述雜物存放池的一側，所述支撐架設置在所述轉動板的頂部，所述移動塊滑動設置在所述支撐架上，所述移動器設置在所述移動塊上，所述清理器設置在所述移動塊上，所述反硝化組件包括好氧池和缺氧池，所述好氧池與所述第一沉淀池連接，所述缺氧池與所述好氧池連接，所述生物除磷組件包括厭氧池、除磷池、第二沉淀池和濾池，所述厭氧池與所述缺氧池連接，所述除磷池與所述厭氧池連接，所述第二沉淀池與所述除磷池連接，所述濾池與所述第二沉淀池連接。

2.如權利要求1所述的一種污水處理反硝化生物除磷裝置，其特征在于，所述過濾器包括粗過濾板和細過濾板，所述粗過濾板設置在所述轉動板的頂部，所述細過濾板設置在所述轉動板的底部。

3.如權利要求2所述的一種污水處理反硝化生物除磷裝置，其特征在于，所述移動器包括移動電機、齒輪和齒條，所述移動電機固定在所述移動塊上，所述齒輪與所述移動電機的輸出端固定連接，所述齒條固定在所述支撐架上，并與所述齒輪嚙合。

4.如權利要求3所述的一種污水處理反硝化生物除磷裝置，其特征在于，所述清理器包括氣缸、移動桿和清理輥，所述氣缸固定在所述移動塊上，所述移動桿與所述氣缸的輸出端連接，所述清理輥設置在所述移動桿上。

5.如權利要求4所述的一種污水處理反硝化生物除磷裝置，其特征在于，所述清理器還包括復位彈簧，所述復位彈簧設置在所述氣缸和所述移動桿之間。

6.如權利要求5所述的一種污水處理反硝化生物除磷裝置，其特征在于，所述預處理組件還包括吸泥管，所述吸泥管設置在所述第一沉淀池的一側。

7.如權利要求6所述的一種污水處理反硝化生物除磷裝置，其特征在于，所述吸泥管包括吸泥管本體、泥漿泵、支撐座、螺桿和第二電機，所述支撐座滑動設置在所述第一沉淀池的一側，所述螺桿與所述支撐座螺紋連接，所述第二電機的輸出端與所述螺桿固定連接，所述吸泥管本體設置在所述支撐座上，所述泥漿泵與所述吸泥管本體連通。

8.如權利要求7所述的一種污水處理反硝化生物除磷裝置，其特征在于，所述吸泥管還包括支撐板，所述支撐板固定在所述吸泥管本體底部。

9.一種污水處理反硝化生物除磷方法，采用權利要求1～8任意一項所述的一種污水處理反硝化生物除磷裝置，其特征在于，包括：將待處理的污水放入所述第一沉淀池中，通過所述過濾器對大顆粒雜質進行過濾；啟動所述液壓缸帶動所述升降板抬起，所述轉動板碰到所述限位板發生轉動，以帶動過濾器傾斜；啟動移動器帶動移動塊移動，通過清理器將過濾器上的雜質清理到所述雜物存放池中；好氧池進行硝化作用，將氨氮氧化為硝酸鹽氮；缺氧池進行反硝化作用，將硝酸鹽氮還原為氮氣；厭氧池在缺氧條件下，聚磷菌吸收磷，并轉化為不溶性的磷酸鹽；除磷池通過添加化學藥劑與磷酸鹽反應，形成不溶性的磷酸鹽沉淀；第二沉淀池通過沉降作用，將懸浮固體和磷酸鹽沉淀與水分離；濾池進一步去除懸浮物和磷酸鹽。

發明內容

本發明的目的在于提供一種污水處理反硝化生物除磷方法及裝置，旨在可以自動清理沉淀產生的雜質，提高污水處理的工作效率。

為實現上述目的，第一方面，本發明提供了一種污水處理反硝化生物除磷裝置，包括預處理組件、反硝化組件和生物除磷組件，所述預處理組件包括第一沉淀池、雜物存放池、液壓缸、升降板、轉動板、過濾器、限位板、支撐架、移動器、移動塊和清理器，所述雜物存放池設置在所述第一沉淀池的一側，所述液壓缸設置在所述雜物存放池的一側，所述升降板與所述液壓缸的輸出端固定連接，所述轉動板與所述升降板轉動連接，并位于所述升降板的一側，所述過濾器設置在所述轉動板上，所述限位板設置在所述雜物存放池的一側，所述支撐架設置在所述轉動板的頂部，所述移動塊滑動設置在所述支撐架上，所述移動器設置在所述移動塊上，所述清理器設置在所述移動塊上，所述反硝化組件包括好氧池和缺氧池，所述好氧池與所述第一沉淀池連接，所述缺氧池與所述好氧池連接，所述生物除磷組件包括厭氧池、除磷池、第二沉淀池和濾池，所述厭氧池與所述缺氧池連接，所述除磷池與所述厭氧池連接，所述第二沉淀池與所述除磷池連接，所述濾池與所述第二沉淀池連接。

其中，所述過濾器包括粗過濾板和細過濾板，所述粗過濾板設置在所述轉動板的頂部，所述細過濾板設置在所述轉動板的底部。

其中，所述移動器包括移動電機、齒輪和齒條，所述移動電機固定在所述移動塊上，所述齒輪與所述移動電機的輸出端固定連接，所述齒條固定在所述支撐架上，并與所述齒輪嚙合。

其中，所述清理器包括氣缸、移動桿和清理輥，所述氣缸固定在所述移動塊上，所述移動桿與所述氣缸的輸出端連接，所述清理輥設置在所述移動桿上。

其中，所述清理器還包括復位彈簧，所述復位彈簧設置在所述氣缸和所述移動桿之間。

其中，所述預處理組件還包括吸泥管，所述吸泥管設置在所述第一沉淀池的一側。

其中，所述吸泥管包括吸泥管本體、泥漿泵、支撐座、螺桿和第二電機，所述支撐座滑動設置在所述第一沉淀池的一側，所述螺桿與所述支撐座螺紋連接，所述第二電機的輸出端與所述螺桿固定連接，所述吸泥管本體設置在所述支撐座上，所述泥漿泵與所述吸泥管本體連通。

其中，所述吸泥管還包括支撐板，所述支撐板固定在所述吸泥管本體底部。

第二方面，本發明提供一種污水處理反硝化生物除磷方法，包括：將待處理的污水放入所述第一沉淀池中，通過所述過濾器對大顆粒雜質進行過濾；

啟動所述液壓缸帶動所述升降板抬起，所述轉動板碰到所述限位板發生轉動，以帶動過濾器傾斜；

啟動移動器帶動移動塊移動，通過清理器將過濾器上的雜質清理到所述雜物存放池中；

好氧池進行硝化作用，將氨氮氧化為硝酸鹽氮；

缺氧池進行反硝化作用，將硝酸鹽氮還原為氮氣；

厭氧池在缺氧條件下，聚磷菌吸收磷，并轉化為不溶性的磷酸鹽；

除磷池通過添加化學藥劑與磷酸鹽反應，形成不溶性的磷酸鹽沉淀；

第二沉淀池通過沉降作用，將懸浮固體和磷酸鹽沉淀與水分離；

濾池進一步去除懸浮物和磷酸鹽。

本發明的一種污水處理反硝化生物除磷方法及裝置，將待處理的污水首先排入到所述第一沉淀池中，然后通過所述過濾器對污水中的大顆粒雜質進行過濾，然后污水在所述第一沉淀池中先進行沉淀使得細小的雜質可以在第一沉淀池中先沉淀分離，而留在所述過濾器上的雜質則可以啟動所述液壓缸將所述升降板抬起，以使得所述升降板將轉動板抬起，使得所述轉動板接觸到所述限位板，以在所述限位板對一側限位的情況下帶動所述轉動板轉動，使得所述過濾器可以向雜物存放池一側傾斜，之后啟動所述移動器帶動所述移動塊移動，使得所述移動塊可以帶動所述清理器對所述過濾器上留下的大顆粒漂浮物和雜質進行清理，以進入到所述雜物存放池中，使得對雜質的清理更加方便，而污水則進一步進入到所述好氧池、缺氧池、厭氧池、除磷池、第二沉淀池以及濾池中進行清理，好氧池進行硝化作用，將氨氮氧化為硝酸鹽氮；缺氧池進行反硝化作用，將硝酸鹽氮還原為氮氣；厭氧池在缺氧條件下，聚磷菌吸收磷，并轉化為不溶性的磷酸鹽；除磷池通過添加化學藥劑與磷酸鹽反應，形成不溶性的磷酸鹽沉淀；第二沉淀池通過沉降作用，將懸浮固體和磷酸鹽沉淀與水分離；濾池進一步去除懸浮物和磷酸鹽，以使得污水得到更好的清理，從而提高工作效率。

（發明人：楊帆;劉軍民;曹國家）
