公布日：2024.03.26
申請日：2023.12.29
分類號：C02F3/28(2023.01)I;C02F3/32(2023.01)I;B02C18/12(2006.01)I;B02C18/18(2006.01)I;B02C18/24(2006.01)I;B02C18/00(2006.01)I;C02F101/30(2006.01)N
摘要
本申請涉及污水處理領域，具體公開了一種山區生活污水處理系統，其包括污水處理池、若干級人工濕地池、光伏提灌設備、高位蓄水池，調節池、厭氧池、基質池，若干級人工濕地池依次連通，污水依次流經若干級人工濕地池后通過光伏提灌設備流入高位蓄水池內；污水通過污水進入污水處理池內，污水管下端設有二位三通閥，其第一出水口連通調節池，第二出水口連通厭氧池，污水管內壁上設有可檢測管道內污水有機質含量的水質傳感器，水質傳感器、二位三通閥電連接外設的控制器，二位三通閥可手動控制也可通過控制器電控。本方案可解決現有喀斯特農村地區分散式生活污水治理系統無法針對日常用水的污染程度，分批分情況對污水進行高效處理的問題。
權利要求書
1.一種山區生活污水處理系統，其特征在于：包括污水處理池、若干級人工濕地池、光伏提灌設備、高位蓄水池，所述污水處理池包括調節池、厭氧池、基質池，調節池、厭氧池、基質池依次連通，所述若干級人工濕地池連通基質池尾部，若干級人工濕地池呈梯度排布，首級人工濕地池的高度低于基質池的高度，所述高位蓄水池的高度高于首級人工濕地池，污水依次流經若干級人工濕地池后通過光伏提灌設備流入高位蓄水池內；所述污水處理池連接有污水管，所述污水管用于將待處理的生活污水導入污水處理池內，所述污水管下端設有二位三通閥，所述二位三通閥包括第一出水口、第二出水口，所述第一出水口連通調節池，所述第二出水口連通厭氧池，所述污水管內壁上設有可檢測管道內污水有機質含量的水質傳感器，所述水質傳感器、二位三通閥電連接外設的控制器，所述二位三通閥可手動控制也可通過控制器電控。
2.根據權利要求1所述的一種山區生活污水處理系統，其特征在于：所述污水管包括豎直段，所述二位三通閥位于豎直段上，所述水質傳感器包括第一水質傳感器、第二水質傳感器，所述豎直段的上部設有第一水質傳感器，所述第一水質傳感器的上方的豎直段內壁上設有液位傳感器，所述第一水質傳感器與第二水質傳感器之間設有控制閥，所述控制閥與第二水質傳感器之間設有軸流葉輪，所述軸流葉輪的中軸處轉動連接有破碎刀頭；控制閥為常開狀態，當?shù)谝凰|(zhì)傳感器檢測到污水中的有機質含量超過設定值后，向控制器發送信號，控制器接收信號后關閉控制閥，污水在控制閥上方的豎直段內積蓄至液位傳感器處后，液位傳感器向控制器發送信號，控制器接收信號后打開控制閥，積蓄的污水向下沖刷。
3.根據權利要求2所述的一種山區生活污水處理系統，其特征在于：所述軸流葉輪的中部豎直轉動連接破碎刀頭，所述破碎刀頭的周向上間隔設有刀片，所述刀片的刀刃朝上，且刀片遠離旋轉軸的一端為尖頭。
4.根據權利要求3所述的一種山區生活污水處理系統，其特征在于：所述污水管還包括傾斜段，傾斜段位于所述豎直段的前端，傾斜段向下傾斜設置，污水可沿傾斜段向下自流。
5.根據權利要求4所述的一種山區生活污水處理系統，其特征在于：所述厭氧池包括第一厭氧池、第二厭氧池，第一厭氧池與第二厭氧池之間設有分區隔板，所述第一厭氧池的前端連通調節池，第一厭氧池的后端連通基質池，所述第二厭氧池的后端連通基質池。
6.根據權利要求5所述的一種山區生活污水處理系統，其特征在于：所述污水處理池的上端設有進水口，所述調節池與厭氧池之間、厭氧池與基質池之間分別設有導流板，通過導流板在相鄰的池體之間形成“S”型通路，使得污水從前端池體的下端流入下一池體，從下一池體的上端流出。
7.根據權利要求6所述的一種山區生活污水處理系統，其特征在于：所述光伏提灌設備包括太陽能發電裝置、水泵，水泵電連接太陽能發電裝置，通過太陽能供電設備為水泵提供電力。
8.根據權利要求7所述的一種山區生活污水處理系統，其特征在于：所述人工濕地池為矩形池體，所述人工濕地池的內部設有濕地，濕地與人工濕地池的池壁之間設有植株層。
9.根據權利要求8所述的一種山區生活污水處理系統，其特征在于：所述植株層從外圈到內圈依次包括低植株層、高植株層。
發明內容
本發明在于提供一種山區生活污水處理系統，以解決現有喀斯特農村地區分散式生活污水治理系統無法針對日常用水的污染程度，分批分情況對污水進行高效處理的問題。

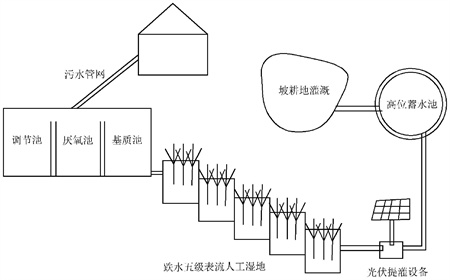

為解決上述目的，本發明采用的技術方案如下：一種山區生活污水處理系統，包括污水處理池、若干級人工濕地池、光伏提灌設備、高位蓄水池，所述污水處理池包括調節池、厭氧池、基質池，調節池、厭氧池、基質池依次連通，所述若干級人工濕地池連通基質池尾部，若干級人工濕地池呈梯度排布，首級人工濕地池的高度低于基質池的高度，所述高位蓄水池的高度高于首級人工濕地池，污水依次流經若干級人工濕地池后通過光伏提灌設備流入高位蓄水池內；
所述污水處理池連接有污水管，所述污水管用于將待處理的生活污水導入污水處理池內，所述污水管下端設有二位三通閥，所述二位三通閥包括第一出水口、第二出水口，所述第一出水口連通調節池，所述第二出水口連通厭氧池，所述污水管內壁上設有可檢測管道內污水有機質含量的水質傳感器，所述水質傳感器、二位三通閥電連接外設的控制器，所述二位三通閥可手動控制也可通過控制器電控。
本方案的基本原理為：在排放污水時，污水流入污水管，內壁上水質傳感器實時檢測污水狀況，若有機質含量高，則該批污水需要在污水處理池內部依次流經調節池、厭氧池、基質池三個池體以得到完全處理，則水質傳感器向控制器發送信號，控制器打開二位三通閥的第一出水口，關閉第二出水口，使得污水排入調節池內；
若有機質含量低，則該批污水在污水處理池內完全處理將占用處理池的過剩運力，因此可直接排入?yún)捬醭刂校龠M(jìn)入基質池內反應，則水質傳感器向控制器發送信號，控制器打開二位三通閥的第二出水口，關閉第一出水口，使得污水排入?yún)捬醭貎?nèi)。
當污水經過污水處理池反應后，在自重的作用下沿梯度進入若干級人工濕地池，在人工濕地池內逐級反應后，污水處理完畢，通過光伏提灌設備利用太陽能發電，將處理后的污水提升至高位的蓄水池中儲存，蓄水池與外部的耕地農田連通，需要灌溉時直接利用處理后的污水進行農田灌溉。
本方案的有益效果為：
現有的喀斯特農村地區分散式生活污水治理系統直接將不同用途的污水統一集中在池體內處理，無法針對日常用水的污染程度，分批分情況對污水進行高效處理，本方案在污水管道內增設二位三通閥及水質傳感器，區分出不同污染程度的污水后，根據污水的有機質情況將污水分流至污水處理的不同階段進行反應，避免污染程度低的大批量水流占用污水處理池的全部運力，提高污水處理的整體效率。
進一步，污水管包括豎直段，所述二位三通閥位于豎直段上，所述水質傳感器包括第一水質傳感器、第二水質傳感器，所述豎直段的上部設有第一水質傳感器，所述第一水質傳感器的上方的豎直段內壁上設有液位傳感器，所述第一水質傳感器與第二水質傳感器之間設有控制閥，所述控制閥與第二水質傳感器之間設有軸流葉輪，所述軸流葉輪的中軸處轉動連接有破碎刀頭；
控制閥為常開狀態，當?shù)谝凰|(zhì)傳感器檢測到污水中的有機質含量超過設定值后，向控制器發送信號，控制器接收信號后關閉控制閥，污水在控制閥上方的豎直段內積蓄至液位傳感器處后，液位傳感器向控制器發送信號，控制器接收信號后打開控制閥，積蓄的污水向下沖刷。
由于污水中不可避免具有部分雜質，需要對殘渣進行破碎處理，第一水質傳感器持續監測污水的有機質含量，當水質中有機質含量低時，控制閥常開，供水流自由通過，當水質中有機質含量較高時，部分殘渣落入控制閥下方的軸流葉輪處，控制閥關閉，水流在控制閥上方的豎直段積蓄，當積蓄水位到達液位傳感器的設定高度后，控制閥重新開啟，大量水流下落沖刷葉輪，葉輪受到水流的沖刷旋轉，葉輪旋轉帶動其中軸上方的破碎刀頭同步旋轉，破碎刀頭切割殘渣將殘渣分解成小粒徑物質，并且在水流的作用下隨水流向下沖刷走。
進一步，軸流葉輪的中部豎直轉動連接破碎刀頭，所述破碎刀頭的周向上間隔設有刀片，所述刀片的刀刃朝上，且刀片遠離旋轉軸的一端為尖頭。利用尖頭刀刃的破碎刀頭將碎屑全方位破碎。
進一步，污水管還包括傾斜段，傾斜段位于所述豎直段的前端，傾斜段向下傾斜設置，污水可沿傾斜段向下自流。使得污水在整個系統內流動時，依靠重力自流，減少其余機械設備的投入，減少建設成本。
進一步，厭氧池包括第一厭氧池、第二厭氧池，第一厭氧池與第二厭氧池之間設有分區隔板，所述第一厭氧池的前端連通調節池，第一厭氧池的后端連通基質池，所述第二厭氧池的后端連通基質池。將厭氧池分出兩個區域，兩個區域用于區分處理不同有機質含量的污水，作為針對不同污染程度污水進行處理的兩個流道。
進一步，污水處理池的上端設有進水口，所述調節池與厭氧池之間、厭氧池與基質池之間分別設有導流板，通過導流板在相鄰的池體之間形成“S”型通路，使得污水從前端池體的下端流入下一池體，從下一池體的上端流出。通過從下往上的流動方式，使得污水在污水處理池中呈潛流式的流動方式，提高污水在處理池中的停留時間，保證污水能夠完全反應。
進一步，光伏提灌設備包括太陽能發電裝置、水泵，水泵電連接太陽能發電裝置，通過太陽能供電設備為水泵提供電力。由于設置在喀斯特地貌的山區中，需要整個污水系統對外部基礎電力建設的依賴，采用光伏設備的自發電特性，節能環保同時節省成本。
進一步，人工濕地池為矩形池體，所述人工濕地池的內部設有濕地，濕地與人工濕地池的池壁之間設有植株層。設置植株層起到安全圍欄的作用，作為天然屏障提示附近的居民。
進一步，植株層從外圈到內圈依次包括低植株層、高植株層。起到美觀作用的同時可與周圍環境融為一體。
（發明人：江杰;江兼昌;錢宣;江涪平;彭韜;徐小波;趙波;付忠紅）
