公布日：2024.06.25
申請日：2024.05.07
分類號：C02F11/121(2019.01)I;B01D29/01(2006.01)I;B01D29/56(2006.01)I;B01D29/94(2006.01)I;B01D35/30(2006.01)I;B02C4/08(2006.01)I;C02F103/20(2006.01)N
摘要
本發明涉及畜禽養殖技術領域，具體涉及一種畜禽養殖糞污固液高效分離裝備。包括絞龍輸送管，絞龍輸送管左端向下傾斜穿過畜禽糞便池的下部，右端伸出畜禽糞便池的頂部且位置與打散分離裝置的位置對應；在絞龍輸送管的左端設置有絞龍電機，絞龍電機配合有延伸至絞龍輸送管的右端的絞龍桿，在絞龍桿上設置有多個絞龍葉片；絞龍輸送管上設置有靠近左端的多個進料口。本發明的一種畜禽養殖糞污固液高效分離裝備，使用時絞龍電機啟動，帶動絞龍桿轉動，畜禽糞便從進料口進入，在絞龍葉片的作用下輸送到打散分離裝置，打散分離裝置將畜禽糞便打散、分離，再經過擠壓分離裝置進一步分離畜禽糞便中的固體部分和液體部分，減少了污染，提高了分離效率。
權利要求書

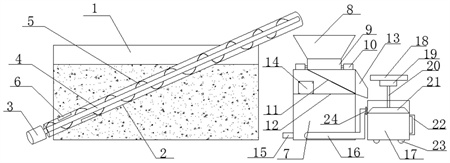

1.一種畜禽養殖糞污固液高效分離裝備，其特征在于：包括依次設置的畜禽糞便池(1)、打散分離裝置以及擠壓分離裝置，還包括有絞龍輸送管(2)，該絞龍輸送管(2)左端向下傾斜穿過畜禽糞便池(1)的下部，右端伸出畜禽糞便池(1)的頂部且位置與打散分離裝置的位置對應；在所述的絞龍輸送管(2)的左端設置有絞龍電機(3)，該絞龍電機(3)配合有延伸至絞龍輸送管(2)的右端的絞龍桿(4)，在所述的絞龍桿(4)上設置有多個絞龍葉片(5)；在所述的絞龍輸送管(2)上設置有靠近左端的多個進料口(6)。
2.根據權利要求1所述的一種畜禽養殖糞污固液高效分離裝備，其特征在于：所述的打散分離裝置包括液體糞污箱體(7)，在該液體糞污箱體(7)的頂部設置有打散機構，所述的打散機構與絞龍輸送管(2)的右端配合。
3.根據權利要求2所述的一種畜禽養殖糞污固液高效分離裝備，其特征在于：所述的打散機構包括安裝在液體糞污箱體(7)頂部的殼體(9)，在該殼體(9)的頂部設置有進料斗(8)，內部設置有兩個相互配合的破碎輥(27)，每個破碎輥(27)均配合有一個位于殼體(9)外部的驅動電機(10)。
4.根據權利要求3所述的一種畜禽養殖糞污固液高效分離裝備，其特征在于：在所述的破碎輥(27)的下方設置有傾斜過濾網(11)，在所述的液體糞污箱體(7)上設置有與該傾斜過濾網(11)的下端位置對應的出料口(13)；在所述的液體糞污箱體(7)的底部設置有液體糞污輸出管(15)。
5.根據權利要求4所述的一種畜禽養殖糞污固液高效分離裝備，其特征在于：在所述的液體糞污箱體(7)內設置有水平過濾網(12)，該水平過濾網(12)與傾斜過濾網(11)的下端齊平，在所述的液體糞污箱體(7)上設置有方便清理水平過濾網(12)的清理窗口(14)。
6.根據權利要求5所述的一種畜禽養殖糞污固液高效分離裝備，其特征在于：所述的擠壓分離裝置包括擠壓箱(17)，該擠壓箱(17)的頂部與出料口(13)位置對應，在該擠壓箱(17)的上方設置有安裝座(18)，所述的安裝座(18)上設置有液壓缸(19)，該液壓缸(19)配合有伸縮桿(20)，所述的伸縮桿(20)連接有擠壓板(21)，該擠壓板(21)與擠壓箱(17)配合；在所述的擠壓箱(17)的上部設置有與液體糞污箱體(7)連通的液體糞污回流管(16)，該液體糞污回流管(16)通過快速法蘭(24)與擠壓箱(17)連接。
7.根據權利要求6所述的一種畜禽養殖糞污固液高效分離裝備，其特征在于：在所述的擠壓板(21)上設置有多個通孔(26)。
8.根據權利要求7所述的一種畜禽養殖糞污固液高效分離裝備，其特征在于：在所述的擠壓板(21)的邊緣設置有向下傾斜的斜坡(25)。
9.根據權利要求8所述的一種畜禽養殖糞污固液高效分離裝備，其特征在于：在所述的擠壓箱(17)的底部設置有移動滾輪(23)。
10.根據權利要求9所述的一種畜禽養殖糞污固液高效分離裝備，其特征在于：在所述的擠壓箱(17)的側部設置有牽引件(22)。
發明內容
針對現有技術中的缺陷，本發明提供了一種畜禽養殖糞污固液高效分離裝備。
本發明采用的技術方案是：一種畜禽養殖糞污固液高效分離裝備，包括依次設置的畜禽糞便池、打散分離裝置以及擠壓分離裝置，還包括有絞龍輸送管，該絞龍輸送管左端向下傾斜穿過畜禽糞便池的下部，右端伸出畜禽糞便池的頂部且位置與打散分離裝置的位置對應；在所述的絞龍輸送管的左端設置有絞龍電機，該絞龍電機配合有延伸至絞龍輸送管的右端的絞龍桿，在所述的絞龍桿上設置有多個絞龍葉片；在所述的絞龍輸送管上設置有靠近左端的多個進料口。
為更好地實現本發明，所述的打散分離裝置包括液體糞污箱體，在該液體糞污箱體的頂部設置有打散機構，所述的打散機構與絞龍輸送管的右端配合。
為更好地實現本發明，所述的打散機構包括安裝在液體糞污箱體頂部的殼體，在該殼體的頂部設置有進料斗，內部設置有兩個相互配合的破碎輥，每個破碎輥均配合有一個位于殼體外部的驅動電機。
為更好地實現本發明，在所述的破碎輥的下方設置有傾斜過濾網，在所述的液體糞污箱體上設置有與該傾斜過濾網的下端位置對應的出料口；在所述的液體糞污箱體的底部設置有液體糞污輸出管。
為更好地實現本發明，在所述的液體糞污箱體內設置有水平過濾網，該水平過濾網與傾斜過濾網的下端齊平，在所述的液體糞污箱體上設置有方便清理水平過濾網的清理窗口。
為更好地實現本發明，所述的擠壓分離裝置包括擠壓箱，該擠壓箱的頂部與出料口位置對應，在該擠壓箱的上方設置有安裝座，所述的安裝座上設置有液壓缸，該液壓缸配合有伸縮桿，所述的伸縮桿連接有擠壓板，該擠壓板與擠壓箱配合；在所述的擠壓箱的上部設置有與液體糞污箱體連通的液體糞污回流管，該液體糞污回流管通過快速法蘭與擠壓箱連接。
為更好地實現本發明，在所述的擠壓板上設置有多個通孔。
為更好地實現本發明，在所述的擠壓板的邊緣設置有向下傾斜的斜坡。
為更好地實現本發明，在所述的擠壓箱的底部設置有移動滾輪。
為更好地實現本發明，在所述的擠壓箱的側部設置有牽引件。
本發明的有益效果體現在：本發明的一種畜禽養殖糞污固液高效分離裝備，通過畜禽糞便池、打散分離裝置、擠壓分離裝置、絞龍輸送管、絞龍電機、絞龍桿、絞龍葉片以及進料口等的配合，使用時絞龍電機啟動，帶動絞龍桿轉動，畜禽糞便從進料口進入，在絞龍葉片的作用下輸送到打散分離裝置，打散分離裝置將畜禽糞便打散、分離，再經過擠壓分離裝置進一步分離畜禽糞便中的固體部分和液體部分，減少了污染，提高了分離效率。
所述的打散分離裝置包括液體糞污箱體，在該液體糞污箱體的頂部設置有打散機構，所述的打散機構與絞龍輸送管的右端配合。打散機構能夠將糞污硬塊打散，讓糞污硬塊中包覆的液體糞污流出，方便后續的固液分離。
所述的打散機構包括安裝在液體糞污箱體頂部的殼體，在該殼體的頂部設置有進料斗，內部設置有兩個相互配合的破碎輥，每個破碎輥均配合有一個位于殼體外部的驅動電機。兩個驅動電機可以同步工作，也可以一個驅動電機工作，另一個驅動電機待機，兩個破碎輥相互嚙合對糞污硬塊進行打散，讓糞污硬塊中包覆的液體糞污流出。
在所述的破碎輥的下方設置有傾斜過濾網，在所述的液體糞污箱體上設置有與該傾斜過濾網的下端位置對應的出料口；在所述的液體糞污箱體的底部設置有液體糞污輸出管。設置傾斜過濾網后，打散后的固體糞污沿著傾斜過濾網流動到出料口，從出料口進入到擠壓分離裝置進一步地擠壓分離固體糞污和液體糞污；穿過傾斜過濾網的液體糞污匯聚在液體糞污箱體的底部，可以從液體糞污輸出管輸出，進行后續的液體糞污處理。
在所述的液體糞污箱體內設置有水平過濾網，該水平過濾網與傾斜過濾網的下端齊平，在所述的液體糞污箱體上設置有方便清理水平過濾網的清理窗口。設置水平過濾網后，穿過傾斜過濾網的液體糞污被水平過濾網再一次過濾，提高了固液分離效率。使用一段時間后，水平過濾網上滯留較多的固體糞污，則可以通過打開清理窗口，進行清理。
所述的擠壓分離裝置包括擠壓箱，該擠壓箱的頂部與出料口位置對應，在該擠壓箱的上方設置有安裝座，所述的安裝座上設置有液壓缸，該液壓缸配合有伸縮桿，所述的伸縮桿連接有擠壓板，該擠壓板與擠壓箱配合；在所述的擠壓箱的上部設置有與液體糞污箱體連通的液體糞污回流管，該液體糞污回流管通過快速法蘭與擠壓箱連接。安裝座安裝固定到其他固定機構上，出料口輸出的固體糞污進入擠壓箱后，液壓缸帶動伸縮桿伸出，從而帶動擠壓板對擠壓箱中的固體糞污進一步擠壓，分離液體糞污，液體糞污從液體糞污回流管回流到液體糞污箱體。
在所述的擠壓板上設置有多個通孔。這樣設計以后，擠壓板擠壓的時候，液體糞污能夠方便地通過通孔向上溢出，提高了固液分離效率。
在所述的擠壓板的邊緣設置有向下傾斜的斜坡。這樣設計以后，當擠壓板向上運動的時候，固體糞污能夠方便地沿著斜坡下落。
在所述的擠壓箱的底部設置有移動滾輪。這樣設計以后，能夠方便整個擠壓箱的移動。
在所述的擠壓箱的側部設置有牽引件。這樣設計以后，能夠方便地對整個擠壓箱進行牽引，方便整個擠壓箱的移動。
（發明人：何新生;孫震宇;仝琳琳;張俊偉;汪斌;王國峰;吳威;劉莉莉;趙華偉;王文富;徐玉琦;郭忠杰）
