公布日：2023.10.13
申請日：2023.06.05
分類號：C02F11/10(2006.01)I
摘要
本發明公開了一種利用隧道窯熱解除臭污泥的裝置，包括熱解箱、絞龍輸送機、儲料斗、進料刮板機和出料機構，所述絞龍輸送機的進料口和出料口均設置在所述熱解箱的外部，所述儲料斗設置在熱解箱一側并位于所述絞龍輸送機的一端進料口的上方；與現有技術相比，本發明充分利用隧道窯的余熱對污泥進行熱解處理，一方面避免了隧道窯中熱量的浪費，另一方面為污泥的熱解提供的能量，同時可將污泥在熱解時產生的有害氣體投入到高溫隧道窯中予以分解處理；同時，經過熱解處理后的污泥具有一定的碳值，可作為燒結磚石的混合原料，節約磚制品的成本，進而實現污泥的無害化和資源化處理利用。
權利要求書

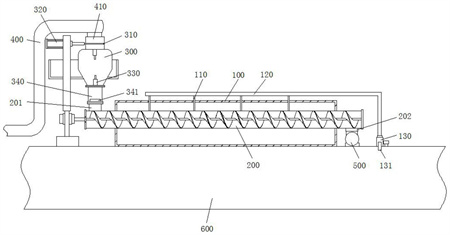

1.一種利用隧道窯熱解除臭污泥的裝置，其特征在于，包括熱解箱(100)、絞龍輸送機(200)、儲料斗(300)、進料刮板機(400)和出料機構(500)，所述絞龍輸送機(200)的進料口(201)和出料口(202)均設置在所述熱解箱(100)的外部，所述儲料斗(300)設置在熱解箱(100)一側并位于所述絞龍輸送機(200)的一端進料口(201)的上方，所述出料機構(500)設置在絞龍輸送機(200)的另一端出料口(202)處；其中，所述熱解箱(100)設置于隧道窯(600)高溫帶后段拱頂上，所述的熱解箱(100)封閉設置且沿隧道窯(600)的長度方向延伸布置。
2.根據權利要求1所述的一種利用隧道窯熱解除臭污泥的裝置，其特征在于，所述進料刮板機(400)設置在隧道窯(600)旁側，且進料刮板機(400)安裝在儲料斗(300)的上方，用于將待處理的污泥輸送至儲料斗(300)中。
3.根據權利要求1所述的一種利用隧道窯熱解除臭污泥的裝置，其特征在于，所述出料機構(500)設置在熱解箱(100)的一側，所述出料機構(500)的一端與所述絞龍輸送機(200)的出料口(202)相連通，用于將熱解處理后的污泥出料輸送。
4.根據權利要求1所述的一種利用隧道窯熱解除臭污泥的裝置，其特征在于，所述熱解箱(100)為橫桿、縱桿和豎桿焊接而成的方形框架，所述方形框架的各個面上均固定有板體結構，且在板體結構上設置有保溫層。
5.根據權利要求1所述的一種利用隧道窯熱解除臭污泥的裝置，其特征在于，位于熱解箱(100)中的絞龍輸送機(200)并列布置有多個，且在熱解箱(100)的一側設有多個儲料斗(300)與多個絞龍輸送機(200)的進料口(201)一一對應。
6.根據權利要求1所述的一種利用隧道窯熱解除臭污泥的裝置，其特征在于，所述絞龍輸送機(200)上設有沿其長度方向間隔布置的多根引風支管(110)，多根引風支管(110)均與一引風主管(120)相連通，所述的引風主管(120)上設有風機(130)，且該引風主管(120)的另一端的出風管(131)連通至隧道窯(600)的燃燒段。
7.根據權利要求1所述的一種利用隧道窯熱解除臭污泥的裝置，其特征在于，所述儲料斗(300)與進料刮板機(400)之間設有一閘板(310)，所述閘板(310)經由一驅動氣缸(320)控制移動，所述儲料斗(300)的上部和下部均設有一阻旋料位開關(330)，所述阻旋料位開關(330)與所述驅動氣缸(320)電性連接。
8.根據權利要求1所述的一種利用隧道窯熱解除臭污泥的裝置，其特征在于，所述儲料斗(300)與所述絞龍輸送機(200)之間設有一進料氣鎖(341)。
9.根據權利要求1所述的一種利用隧道窯熱解除臭污泥的裝置，其特征在于，所述絞龍輸送機(200)的螺旋葉片(210)上設有凹缺部(211)和垂直螺旋葉片的撥料片(212)。
10.根據權利要求1所述的一種利用隧道窯熱解除臭污泥的裝置，其特征在于，所述出料機構(500)包括一橫置在隧道窯上的第一螺旋輸送機(510)，所述第一螺旋輸送機(510)的出料端設有斜向布置的第二螺旋輸送機(520)，所述第二螺旋輸送機(520)的出料端設有出料刮板機(530)。
發明內容
針對上述現有技術中所存在的技術問題，本發明的目的在于提供一種利用隧道窯熱解除臭污泥的裝置，充分利用隧道窯的余熱對污泥進行熱解處理，一方面避免了隧道窯中熱量的浪費，另一方面為污泥的熱解提供的能量，同時可將污泥在熱解時產生的有害氣體投入到高溫隧道窯中予以分解處理；同時，經過熱解處理后的污泥具有一定的碳值，可作為燒結磚石的混合原料，節約磚制品的成本，進而實現污泥的無害化和資源化處理利用，以此解決現有技術中污泥干化時需要提供熱源，成本較高，并且干化中會產生大量有害氣體，不僅不利于廢氣處理，該有害氣體還包含大量惡臭的有機廢氣，對周邊環境也造成嚴重不良影響的技術問題。
為了實現上述目的，本發明采用以下技術方案予以實現：
本發明提供如下技術方案：一種利用隧道窯熱解除臭污泥的裝置，包括熱解箱、絞龍輸送機、儲料斗、進料刮板機和出料機構，所述絞龍輸送機的進料口和出料口均設置在所述熱解箱的外部，所述儲料斗設置在熱解箱一側并位于所述絞龍輸送機的一端進料口的上方，所述出料機構設置在絞龍輸送機的另一端出料口處；
其中，所述熱解箱設置于隧道窯高溫帶后段拱頂上，所述的熱解箱封閉設置且沿隧道窯的長度方向延伸布置。
所述進料刮板機設置在隧道窯旁側，且進料刮板機安裝在儲料斗的上方，用于將待處理的污泥輸送至儲料斗中。
所述出料機構設置在熱解箱的一側，所述出料機構的一端與所述絞龍輸送機的出料口相連通，用于將熱解處理后的污泥出料輸送。
所述熱解箱為橫桿、縱桿和豎桿焊接而成的方形框架，所述方形框架的各個面上均固定有板體結構，且在板體結構上設置有保溫層。
位于熱解箱中的絞龍輸送機并列布置有多個，且在熱解箱的一側設有多個儲料斗與多個絞龍輸送機的進料口一一對應。
所述絞龍輸送機上設有沿其長度方向間隔布置的多根引風支管，多根引風支管均與一引風主管相連通，所述的引風主管上設有風機，且該引風主管的另一端的出風管連通至隧道窯的燃燒段。
所述儲料斗與進料刮板機之間設有一閘板，所述閘板經由一驅動氣缸控制移動，所述儲料斗的上部和下部均設有一阻旋料位開關，所述阻旋料位開關與所述驅動氣缸電性連接。
所述儲料斗與所述絞龍輸送機之間設有一進料氣鎖。
所述絞龍輸送機的螺旋葉片上設有凹缺部和垂直螺旋葉片的撥料片。
所述出料機構包括一橫置在隧道窯上的第一螺旋輸送機，所述第一螺旋輸送機的出料端設有斜向布置的第二螺旋輸送機，所述第二螺旋輸送機的出料端設有出料刮板機。
與現有技術相比，本發明具有以下技術效果：
本發明通過一種利用隧道窯熱解除臭污泥的裝置，充分利用隧道窯的余熱對污泥進行熱解處理，一方面避免了隧道窯中熱量的浪費，另一方面為污泥的熱解提供的能量，同時可將污泥在熱解時產生的有害氣體投入到高溫隧道窯中予以分解處理；同時，經過熱解處理后的污泥具有一定的碳值，可直接作為燃料使用，亦可作為燒結磚石的混合原料，節約磚制品的成本，進而實現污泥的無害化和資源化處理利用。
（發明人：李軍;胡惠明）
