公布日：2024.06.28
申請日：2024.05.29
分類號：B01D29/56(2006.01)I;B01D29/01(2006.01)I;B01D29/11(2006.01)I;B01D29/68(2006.01)I;B01D29/92(2006.01)I
摘要
本發明公開了一種垃圾中轉站瀝出液處理設備，涉及瀝出液處理的技術領域，包括：包括：外筒，其周側上連通有污水管與凈水管；通水架，其轉動連接在外筒內；過濾網筒，其設置在所述通水架上；換通管，其固定連接在通水架上，換通管具有相連通的側通口和端通口，換通管轉動的過程中其側通口能夠交替與污水管、凈水管對接，所述端通口與過濾網筒的敞口端連通；該一種垃圾中轉站瀝出液處理設備，通過設置的外筒、過濾網筒、通水架以及換通管的配合，不僅可以讓污水管和凈水管之間流通瀝出液，同時對流通的瀝出液起到一個過濾的效果，同時換通管轉動之后，流入到外筒內的瀝出液可以對過濾網筒起到一個反沖洗的作用，提高了后續的過濾效果。
權利要求書

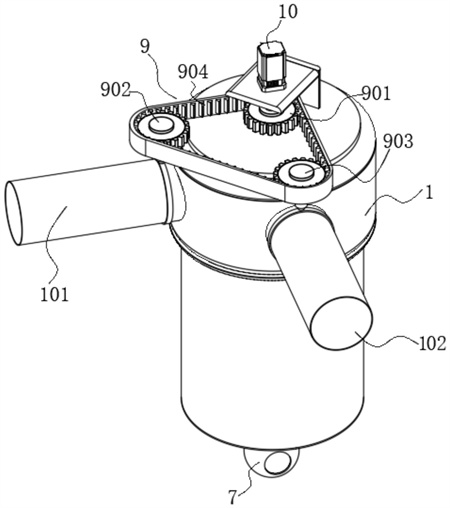

1.一種垃圾中轉站瀝出液處理設備，其特征在于，包括：外筒（1），其周側上連通有污水管（101）與凈水管（102）；通水架（2），其轉動連接在外筒（1）內；過濾網筒（3），其設置在所述通水架（2）上；換通管（4），其固定連接在通水架（2）上，換通管（4）具有相連通的側通口（401）和端通口（402），換通管（4）轉動的過程中其側通口（401）能夠交替與污水管（101）、凈水管（102）對接，所述端通口（402）與過濾網筒（3）的敞口端連通；過濾片（5），其轉動連接在污水管（101）內，其在轉動的行程中具有一攔截并過濾瀝出液的過濾工位；封堵片（6），其轉動連接在凈水管（102）內，封堵片（6）在轉動的行程中具有一封閉凈水管的封閉工位；球形排污閥（7），其閥體固定連接在外筒（1）的底端，且閥體的進口與外筒（1）連通，其球形閥頭（701）通過至少一個連接桿（8）與通水架（2）固定連接；傳動組件（9），其接受換通管（4）的旋轉驅動以使過濾片（5）與封堵片（6）同步轉動，當換通管（4）的側通口（401）從與凈水管（102）對接的狀態轉動切換成與污水管（101）對接的狀態時，通過傳動組件（9）驅使過濾片（5）轉動至過濾工位以及驅使封堵片（6）轉動至封閉工位。
2.根據權利要求1所述的一種垃圾中轉站瀝出液處理設備，其特征在于，所述傳動組件（9）包括與換通管（4）同軸固定連接的輸出齒輪（901），所述過濾片（5）通過第一轉軸連接有第一傳動齒輪（902），所述封堵片（6）上經第二轉軸連接有第二傳動齒輪（903），且第一傳動齒輪（902）、第二傳動齒輪（903）以及輸出齒輪（901）之間傳動套設有同一齒帶（904）。
3.根據權利要求1或2所述的一種垃圾中轉站瀝出液處理設備，其特征在于，還包括驅動單元（10），所述驅動單元（10）的動力輸出端驅動換通管（4）作往復旋轉運動。
4.根據權利要求1所述的一種垃圾中轉站瀝出液處理設備，其特征在于，所述過濾網筒（3）的一端呈敞口設置，相對的一端呈閉口設置。
5.根據權利要求1所述的一種垃圾中轉站瀝出液處理設備，其特征在于，所述通水架（2）上設有多個呈環形分布的通水孔（201），且通水架（2）上具有環形通道，環形通道的一端與端通口（402）對接，另一端與過濾網筒（3）的敞口對接。
6.根據權利要求1所述的一種垃圾中轉站瀝出液處理設備，其特征在于，所述連接桿（8）設有六個，六個連接桿（8）呈環形陣列分布在通水架（2）與球形閥頭（701）之間，且連接桿（8）的其中一側始終貼靠在外筒（1）內壁上。
7.根據權利要求1所述的一種垃圾中轉站瀝出液處理設備，其特征在于，所述球形閥頭（701）內具有L形的排水通道（702），球形閥頭（701）在旋轉過程中，排水通道（702）的一端始終連通閥體的進口，另一端具有一與閥體的出口連通的開啟工位。
發明內容
本發明的目的是提供一種垃圾中轉站瀝出液處理設備，以解決上述現有技術中的不足之處。
為了實現上述目的，本發明提供如下技術方案：一種垃圾中轉站瀝出液處理設備，包括：外筒，其周側上連通有污水管與凈水管；通水架，其轉動連接在外筒內；過濾網筒，其設置在所述通水架上；換通管，其固定連接在通水架上，換通管具有相連通的側通口和端通口，換通管轉動的過程中其側通口能夠交替與污水管、凈水管對接，所述端通口與過濾網筒的敞口端連通；過濾片，其轉動連接在污水管內，其在轉動的行程中具有一攔截并過濾瀝出液的過濾工位；封堵片，其轉動連接在凈水管內，封堵片在轉動的行程中具有一封閉凈水管的封閉工位；球形排污閥，其閥體固定連接在外筒的底端，且閥體的進口與外筒連通，其球形閥頭通過至少一個連接桿與通水架固定連接；傳動組件，其接受換通管的旋轉驅動以使過濾片與封堵片同步轉動，當換通管的側通口從與凈水管對接的狀態轉動切換成與污水管對接的狀態時，通過傳動組件驅使過濾片轉動至過濾工位以及驅使封堵片轉動至封閉工位。
優選的，所述傳動組件包括與換通管同軸固定連接的輸出齒輪，所述過濾片通過第一轉軸連接有第一傳動齒輪，所述封堵片上經第二轉軸連接有第二傳動齒輪，且第一傳動齒輪、第二傳動齒輪以及輸出齒輪之間傳動套設有同一齒帶。
優選的，還包括驅動單元，所述驅動單元的動力輸出端驅動換通管作往復旋轉運動。
優選的，所述過濾網筒的一端為敞口設置，相對的一端為閉口設置。
優選的，所述通水架上設有多個呈環形分布的通水孔，且通水架上具有環形通道，環形通道的一端與端通口對接，另一端與過濾網筒的敞口對接。
優選的，所述連接桿設有六個，六個連接桿呈環形陣列分布在通水架與球形閥頭之間，且連接桿的其中一側始終貼靠在外筒內壁上。
優選的，所述球形閥頭內具有L形的排水通道，球形閥頭在旋轉過程中，排水通道的一端始終連通閥體的進口，另一端具有一與閥體的出口連通的開啟工位。
在上述技術方案中，本發明提供的一種垃圾中轉站瀝出液處理設備，當過濾網筒正常過濾時，此時換通管的側通口由對接污水管切換至對接凈水管，此時帶有顆粒懸浮物的瀝出液從污水管流入外筒內，之后從過濾網筒的濾孔流入到過濾網筒內，顆粒懸浮物黏附在過濾網筒的外表面，且過濾之后的瀝出液在換通管的端通口和側端口的配合下流入到凈水管內，從而實現過濾效果；當換通管的側通口由對接凈水管切換至對接污水管時，此時過濾網筒處于清洗狀態，此時換通管的側端口開始對接從污水管流入的瀝出液，之后由端通口流入到過濾網筒內，并從過濾網筒的過濾孔流到過濾網筒外，并且在水的沖擊下實現對過濾網筒外表面的顆粒懸浮物進行沖洗，而帶有顆粒懸浮物的瀝出液最后從球形排污閥排出，該過程可以實現對過濾網筒的清洗作用，進而達到更好的過濾效果；當過濾網筒處于清洗狀態時，此時過濾片和封堵片在傳動組件的帶動下分別對排污管內的瀝出液的顆粒懸浮物進行攔截和對凈水管的進水端進行封堵，進而可以避免帶有顆粒懸浮物的瀝出液流入到過濾網筒內腔，避免在清洗狀態下過濾網筒的內側受到顆粒懸浮物的污染，從而使得在過濾狀態和清洗狀態時過濾網筒的內腔中均不會進入顆粒懸浮物，顯著提高了瀝出液的過濾處理效果。
（發明人：袁守軍;陳思琪;龔淼;王偉;胡真虎;馮景偉;鄭夢啟）
