公布日：2023.11.07

申請日：2023.09.20

分類號：C02F9/00(2023.01)I;B01D21/00(2006.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/66(2023.01)N;C02F103/18(2006.01)N

摘要

本發明涉及廢水處理技術領域，公開了一種脫硫廢水處理裝置以及系統，該處理裝置包括預沉池、阻擋組件以及敲擊組件；預沉池具有進液口和蓋體，阻擋組件包括阻擋板，敲擊組件包括電機、旋轉軸和敲擊桿；阻擋板設置在預沉池內，且阻擋板位于進液口對應的位置；電機設置在蓋體上，旋轉軸的第一端連接電機的輸出端，旋轉軸的第二端穿過蓋體并伸入預沉池內，敲擊桿設置在旋轉軸的第二端；電機驅動旋轉軸旋轉，旋轉軸旋轉帶動敲擊桿旋轉，使敲擊桿對阻擋板進行敲擊。由于可以利用敲擊桿對阻擋板進行敲擊去除阻擋板上的附著物，避免阻擋板被腐蝕，從而可以延長阻擋板的使用壽命。

權利要求書

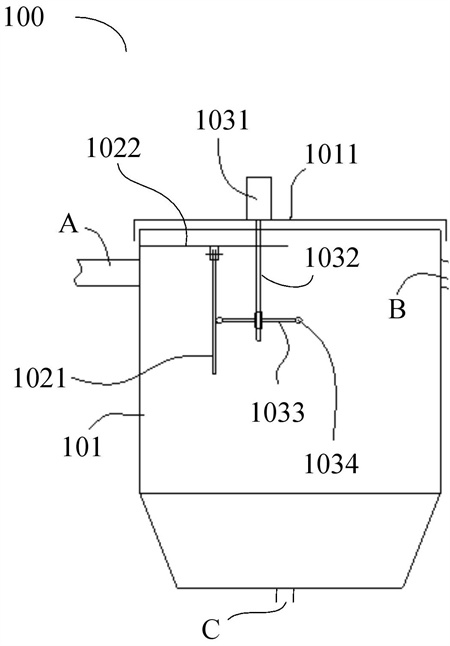

1.一種脫硫廢水處理裝置，其特征在于，所述處理裝置包括預沉池、阻擋組件以及敲擊組件；所述預沉池具有進液口和蓋體，所述阻擋組件包括阻擋板，所述敲擊組件包括電機、旋轉軸和敲擊桿；所述阻擋板設置在所述預沉池內，且所述阻擋板位于所述進液口對應的位置；所述電機設置在所述蓋體上，所述旋轉軸的第一端連接所述電機的輸出端，所述旋轉軸的第二端穿過所述蓋體并伸入所述預沉池內，所述敲擊桿設置在所述旋轉軸的第二端；所述電機驅動所述旋轉軸旋轉，所述旋轉軸旋轉帶動所述敲擊桿旋轉，使所述敲擊桿對所述阻擋板進行敲擊。

2.根據權利要求1所述的脫硫廢水處理裝置，其特征在于，所述敲擊組件包括多根敲擊桿，所述多根敲擊桿均勻設置在所述旋轉軸的第二端。

3.根據權利要求2所述的脫硫廢水處理裝置，其特征在于，所述敲擊組件包括兩根敲擊桿，所述兩根敲擊桿以所述旋轉軸為對稱軸，對稱設置在所述旋轉軸的第二端。

4.根據權利要求1所述的脫硫廢水處理裝置，其特征在于，所述敲擊組件還包括敲擊頭；所述敲擊桿的第一端與所述旋轉軸的第二端連接，所述敲擊頭套設在所述敲擊桿的第二端。

5.根據權利要求1所述的脫硫廢水處理裝置，其特征在于，所述阻擋組件還包括頂板和安裝座；所述頂板位于所述預沉池內，且所述頂板設置在所述預沉池的內壁上，所述頂板沿水平方向延伸；所述安裝座設置在所述頂板上，所述阻擋板的一端嵌入所述安裝座，所述阻擋板的另一端朝向所述預沉池的底部延伸。

6.根據權利要求1所述的脫硫廢水處理裝置，其特征在于，所述預沉池還具有清液出口，所述蓋體上靠近所述清液出口的位置設置有開口。

7.一種脫硫廢水處理系統，其特征在于，所述處理系統包括多個權利要求1-6中任一項所述的脫硫廢水處理裝置；多個脫硫廢水處理裝置依次連接，前一個脫硫廢水處理裝置中的預沉池的清液出口與后一個脫硫廢水處理裝置中的預沉池的進液口連通。

8.根據權利要求7所述的脫硫廢水處理系統，其特征在于，所述處理系統包括三個脫硫廢水處理裝置，分別為第一脫硫廢水處理裝置、第二脫硫廢水處理裝置和第三脫硫廢水處理裝置；所述處理系統還包括第一排泥管、第二排泥管、第三排泥管以及第一排泥泵；所述第一排泥管的入口與所述第一脫硫廢水處理裝置中的預沉池的底部連通，所述第二排泥管的入口與所述第二脫硫廢水處理裝置中的預沉池的底部連通，所述第三排泥管的入口與所述第三脫硫廢水處理裝置中的預沉池的底部連通；所述第一排泥管的出口、所述第二排泥管的出口以及所述第三排泥管的出口，均與所述第一排泥泵的入口連通。

9.根據權利要求8所述的脫硫廢水處理系統，其特征在于，所述處理系統還包括第四排泥管和第二排泥泵；所述第四排泥管的入口與所述第一排泥管的目標位置連通，所述第四排泥管的出口與所述第二排泥泵的入口連通。

10.根據權利要求9所述的脫硫廢水處理系統，其特征在于，所述處理系統還包括中和池、沉降池、絮凝池以及澄清池；所述第三脫硫廢水處理裝置中的預沉池的清液出口與所述中和池的進液口連通，所述中和池的出液口與所述沉降池的進液口連通，所述沉降池的泥渣出口與所述第一排泥泵的入口連通，所述沉降池的清液出口與所述絮凝池的進液口連通，所述絮凝池的出液口與所述澄清池的進液口連通。

發明內容

本發明的目的是為了克服現有技術存在的隨著沉降裝置的長期使用，擋板上容易形成大量的附著物，進而影響擋板的使用壽命的問題，提供一種脫硫廢水處理裝置以及系統。

為了實現上述目的，本發明第一方面提供一種脫硫廢水處理裝置，所述處理裝置包括預沉池、阻擋組件以及敲擊組件；所述預沉池具有進液口和蓋體，所述阻擋組件包括阻擋板，所述敲擊組件包括電機、旋轉軸和敲擊桿；所述阻擋板設置在所述預沉池內，且所述阻擋板位于所述進液口對應的位置；所述電機設置在所述蓋體上，所述旋轉軸的第一端連接所述電機的輸出端，所述旋轉軸的第二端穿過所述蓋體并伸入所述預沉池內，所述敲擊桿設置在所述旋轉軸的第二端；所述電機驅動所述旋轉軸旋轉，所述旋轉軸旋轉帶動所述敲擊桿旋轉，使所述敲擊桿對所述阻擋板進行敲擊。

在本申請實施例中，所述敲擊組件包括多根敲擊桿，所述多根敲擊桿均勻設置在所述旋轉軸的第二端。

在本申請實施例中，所述敲擊組件包括兩根敲擊桿，所述兩根敲擊桿以所述旋轉軸為對稱軸，對稱設置在所述旋轉軸的第二端。

在本申請實施例中，所述敲擊組件還包括敲擊頭；所述敲擊桿的第一端與所述旋轉軸的第二端連接，所述敲擊頭套設在所述敲擊桿的第二端。

在本申請實施例中，所述阻擋組件還包括頂板和安裝座；所述頂板位于所述預沉池內，且所述頂板設置在所述預沉池的內壁上，所述頂板沿水平方向延伸；所述安裝座設置在所述頂板上，所述阻擋板的一端嵌入所述安裝座，所述阻擋板的另一端朝向所述預沉池的底部延伸。

在本申請實施例中，所述預沉池還具有清液出口，所述蓋體上靠近所述清液出口的位置設置有開口。

本發明第二方面提供一種脫硫廢水處理系統，所述處理系統包括多個第一方面提供的脫硫廢水處理裝置；多個脫硫廢水處理裝置依次連接，前一個脫硫廢水處理裝置中的預沉池的清液出口與后一個脫硫廢水處理裝置中的預沉池的進液口連通。

在本申請實施例中，所述處理系統包括三個脫硫廢水處理裝置，分別為第一脫硫廢水處理裝置、第二脫硫廢水處理裝置和第三脫硫廢水處理裝置；所述處理系統還包括第一排泥管、第二排泥管、第三排泥管以及第一排泥泵；所述第一排泥管的入口與所述第一脫硫廢水處理裝置中的預沉池的底部連通，所述第二排泥管的入口與所述第二脫硫廢水處理裝置中的預沉池的底部連通，所述第三排泥管的入口與所述第三脫硫廢水處理裝置中的預沉池的底部連通；所述第一排泥管的出口、所述第二排泥管的出口以及所述第三排泥管的出口，均與所述第一排泥泵的入口連通。

在本申請實施例中，所述處理系統還包括第四排泥管和第二排泥泵；所述第四排泥管的入口與所述第一排泥管的目標位置連通，所述第四排泥管的出口與所述第二排泥泵的入口連通。

在本申請實施例中，所述處理系統還包括中和池、沉降池、絮凝池以及澄清池；所述第三脫硫廢水處理裝置中的預沉池的清液出口與所述中和池的進液口連通，所述中和池的出液口與所述沉降池的進液口連通，所述沉降池的泥渣出口與所述第一排泥泵的入口連通，所述沉降池的清液出口與所述絮凝池的進液口連通，所述絮凝池的出液口與所述澄清池的進液口連通。

通過采用上述脫硫廢水處理裝置，所述處理裝置包括預沉池、阻擋組件以及敲擊組件；所述預沉池具有進液口和蓋體，所述阻擋組件包括阻擋板，所述敲擊組件包括電機、旋轉軸和敲擊桿；所述阻擋板設置在所述預沉池內，且所述阻擋板位于所述進液口對應的位置；所述電機設置在所述蓋體上，所述旋轉軸的第一端連接所述電機的輸出端，所述旋轉軸的第二端穿過所述蓋體并伸入所述預沉池內，所述敲擊桿設置在所述旋轉軸的第二端；所述電機驅動所述旋轉軸旋轉，所述旋轉軸旋轉帶動所述敲擊桿旋轉，使所述敲擊桿對所述阻擋板進行敲擊。由于可以利用敲擊桿對阻擋板進行敲擊去除阻擋板上的附著物，避免阻擋板被腐蝕，從而可以延長阻擋板的使用壽命。

（發明人：孫江穎）
