公布日：2024.03.15
申請日：2023.12.13
分類號：E03F5/10(2006.01)I;E03F5/22(2006.01)I;E03F5/14(2006.01)I;E03F11/00(2006.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種交錯矩形框架拼裝式污水處理設備，涉及污水處理技術領域，包括一種交錯矩形框架拼裝式污水處理設備，包括長方體形的內框架、底板和四周的側板，所述內框架由若干平行布置的長邊和寬邊組成的一號矩形框架、若干平行布置的長邊和高邊組成的二號矩形框架以及若干平行布置的寬邊和高邊組成的三號矩形框架拼接而成，所述側板和底板均位于內框架外側，側板焊接在底板上。本發明公開的一種交錯矩形框架拼裝式污水處理設備具有安裝、拆卸方便，無需焊接，因此解決了大型污水處理設備制作完成后無法移動的難題，同時解決了原設施拆除后材料二次利用的效果。
權利要求書

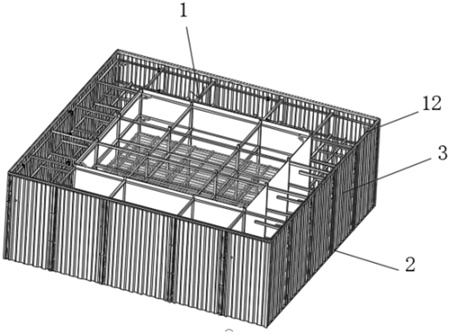

1.一種交錯矩形框架拼裝式污水處理設備，包括包括長方體形的內框架(1)、底板(2)和四周的側板(3)，其特征在于，所述內框架(1)由若干平行布置的長邊和寬邊組成的一號矩形框架(4)、若干平行布置的長邊和高邊組成的二號矩形框架(5)以及若干平行布置的寬邊和高邊組成的三號矩形框架(6)拼接而成，所述側板(3)和底板(2)均位于內框架(1)外側，側板(3)焊接在底板(2)上。
2.根據權利要求1所述的一種交錯矩形框架拼裝式污水處理設備，其特征在于，所述內框架(1)上還設有若干拉桿，所述拉桿包括和長方體長邊平行的長拉桿(7)、和長方體寬邊平行的寬拉桿(8)、和長方體高邊平行的高拉桿(9)，所述長拉桿(7)的兩端位于一號矩形框架(4)和二號矩形框架(5)的交叉點處，寬拉桿(8)的兩端位于一號矩形框架(4)和三號矩形框架(6)的交叉點處，高拉桿(9)的兩端位于二號矩形框架(5)和三號矩形框架(6)的交叉點處。
3.根據權利要求1所述的一種交錯矩形框架拼裝式污水處理設備，其特征在于，所述所述內框架(1)的四個角落處還設有若干水平布置的井字形加強架(10)，所述側板(3)包括若干模塊板(3.1)，所述模塊板(3.1)通過若干角連接件(3.2)以及側連接件(3.3)連接，所述模塊板(3.1)的橫截面為梯形波紋結構，所述模塊板(3.1)的兩側設有外翻的法蘭邊(3.11)。
4.根據權利要求3所述的一種交錯矩形框架拼裝式污水處理設備，其特征在于，所述側連接件(3.3)包括截面為U形的U形件(3.31)，所述模塊板(3.1)和側連接件(3.3)連接處的法蘭邊(3.11)上設有若干一號連接孔，所述U形件(3.31)的側邊上設有和一號連接孔對應的二號連接孔，所述一號連接孔和二號連接孔通過螺絲連接，所述U形件(3.31)的側邊和模塊板(3.1)的法蘭邊(3.11)焊接，所述U形件(3.31)內設有兩豎板(3.32)將U形件(3.31)內形成三個凹槽，中間凹槽內焊接有一號方管(3.33)。
5.根據權利要求3所述的一種交錯矩形框架拼裝式污水處理設備，其特征在于，所述角連接件(3.2)為二號方管，所述角連接件(3.2)和模塊板(3.1)的法蘭邊(3.11)焊接，所述側板(3)的頂部設有一圈截面為7字形的折板(12)，所述內框架(1)包括若干連接的三號方管(1.1)，所述三號方管(1.1)端部設有連接法蘭(1.2)，所述三號方管(1.1)和三號方管(1.1)之間通過連接支架(13)連接，所述連接支架(13)包括中間法蘭(13.1)和位于中間法蘭(13.1)兩側的用于插入方管的插條(13.2)，所述中間法蘭(13.1)和位于中間法蘭(13.1)兩側的連接法蘭(1.2)連接。
6.根據權利要求1所述的一種交錯矩形框架拼裝式污水處理設備，其特征在于，所述側板(3)上放置有快速對接組件(14)，且快速對接組件(14)包括外接框(1401)，外接框(1401)卡在側板(3)上，外接框(1401)的頂部內壁等距離固定連接有接觸半圓桿(1408)，接觸半圓桿(1408)與側板的頂部相接觸，所述外接框(1401)的兩側均開有側邊孔(1405)，外接框(1401)位于兩個側邊孔(1405)下方的兩側內壁均固定連接有三個液壓缸一(1409)，位于同一側的三個液壓缸一(1409)的輸出端固定連接有同一個定位摩擦板(1404)。
7.根據權利要求6所述的一種交錯矩形框架拼裝式污水處理設備，其特征在于，所述側邊孔(1405)的頂部內壁和底部內壁均固定連接有抵板(1402)，且抵板(1402)面向外接框(1401)內的一側等距離固定連接有自調節彈簧桿(1406)，位于同一個抵板(1402)上的多個自調節彈簧桿(1406)的端部固定連接有同一個軸架(1403)，位于同一側的兩個軸架(1403)的相對一側等距離通過軸承連接有滑動輥(1407)。
8.根據權利要求7所述的一種交錯矩形框架拼裝式污水處理設備，其特征在于，所述外接框(1401)的頂部固定連接有推拉環(16)，且外接框(1401)靠近側邊的頂部兩端均固定連接有對接柱(17)，兩個對接柱(17)的底部設有同一個懸浮物處理組件(15)，所述懸浮物處理組件(15)包括收集框(1501)，收集框(1501)固定連接于兩個對接柱(17)的底部，收集框(1501)的頂部內壁固定連接有液壓缸三(1511)，液壓缸三(1511)的輸出端固定連接有升降板(1515)，升降板(1515)的底部固定連接有伸縮密封帶(1502)，伸縮密封帶(1502)的底部固定連接有對接框(1508)，收集框(1501)的一側內壁固定連接有底架(1504)，底架(1504)面向對接框(1508)的一側固定連接有液壓缸二(1505)，液壓缸二(1505)的輸出端固定連接有嵌入桿(1506)，嵌入桿(1506)卡接于對接框(1508)的內部，收集框(1501)的底部內壁固定連接有限位桿(1509)，限位桿(1509)與對接框(1508)遠離嵌入桿(1506)的一側相接觸，所述收集框(1501)遠離伸縮密封帶(1502)的一側開有過水孔(1507)。
9.根據權利要求8所述的一種交錯矩形框架拼裝式污水處理設備，其特征在于，所述底架(1504)的外側固定連接有固定桿(1517)，且固定桿(1517)的外側固定連接有泵環架(1516)，泵環架(1516)的內部固定連接有抽水泵(1512)，抽水泵(1512)的抽水端固定連接有抽水管(1513)，抽水管(1513)的開口端固定連接有抽水罩(1503)，抽水罩(1503)的外側固定連接有連接桿(1518)，連接桿(1518)固定連接于固定桿(1517)的外側，抽水泵(1512)的輸送端固定連接有輸水管(1514)，輸水管(1514)的開口端固定連接有排水嘴(1510)，排水嘴(1510)位于升降板(1515)的下方。
10.根據權利要求9所述的一種交錯矩形框架拼裝式污水處理設備，其特征在于，所述底架(1504)面向伸縮密封帶(1502)的一側固定連接有液壓缸四(1521)，且液壓缸四(1521)的輸出端固定連接有內桿(1520)，內桿(1520)的外側固定連接有旋轉軌(1519)，旋轉軌(1519)的內部滑動連接有隨動滑塊(1527)，隨動滑塊(1527)面向伸縮密封帶(1502)的一側固定連接有擠壓圓板(1528)，擠壓圓板(1528)遠離旋轉軌(1519)的一側設有多個擠壓環桿(1526)，內桿(1520)的外側固定連接有電機架(1522)，電機架(1522)的外側固定連接有正反轉電機(1523)，正反轉電機(1523)的輸出軸通過聯軸器固定連接有驅動軸(1524)，驅動軸(1524)的外側固定連接有連桿(1525)，連桿(1525)固定連接于隨動滑塊(1527)的外側，驅動軸(1524)與內桿(1520)之間不接觸。
發明內容
為了實現上述目的，本發明采用了如下技術方案：
一種交錯矩形框架拼裝式污水處理設備，包括一種交錯矩形框架拼裝式污水處理設備，包括長方體形的內框架、底板和四周的側板，所述內框架由若干平行布置的長邊和寬邊組成的一號矩形框架、若干平行布置的長邊和高邊組成的二號矩形框架以及若干平行布置的寬邊和高邊組成的三號矩形框架拼接而成，所述側板和底板均位于內框架外側，側板焊接在底板上。
進一步地，所述內框架上還設有若干拉桿，所述拉桿包括和長方體長邊平行的長拉桿、和長方體寬邊平行的寬拉桿、和長方體高邊平行的高拉桿，所述長拉桿的兩端位于一號矩形框架和二號矩形框架的交叉點處，寬拉桿的兩端位于一號矩形框架和三號矩形框架的交叉點處，高拉桿的兩端位于二號矩形框架和三號矩形框架的交叉點處。
進一步地，所述內框架的四個角落處還設有若干水平布置的井字形加強架。起到加強作用。
進一步地，所述側板包括若干模塊板，所述模塊板通過若干角連接件以及側連接件連接。
進一步地，所述模塊板的橫截面為梯形波紋結構，所述模塊板的兩側設有外翻的法蘭邊。
進一步地，所述側連接件包括截面為U形的U形件，所述模塊板和側連接件連接處的法蘭邊上設有若干一號連接孔，所述U形件的側邊上設有和一號連接孔對應的二號連接孔，所述一號連接孔和二號連接孔通過螺絲連接，所述U形件的側邊和模塊板的法蘭邊焊接。側連方便快捷。
進一步地，所述U形件內設有兩豎板將U形件內形成三個凹槽，中間凹槽內焊接有一號方管。起到支撐作用。
進一步地，所述角連接件為二號方管，所述角連接件和模塊板的法蘭邊焊接，方便連接。
進一步地，所述側板的頂部設有一圈截面為7字形的折板。
進一步地，所述內框架包括若干連接的三號方管，所述三號方管端部設有連接法蘭，所述三號方管和三號方管之間通過連接支架連接，所述連接支架包括中間法蘭和位于中間法蘭兩側的用于插入方管的插條，所述中間法蘭和位于中間法蘭兩側的連接法蘭連接。通過連接支架連接安裝拆卸更為方便，且連接點處不易折彎。
進一步地，所述側板上放置有快速對接組件，且快速對接組件包括外接框，外接框卡在側板上，外接框的頂部內壁等距離固定連接有接觸半圓桿，接觸半圓桿與側板的頂部相接觸，所述外接框的兩側均開有側邊孔，外接框位于兩個側邊孔下方的兩側內壁均固定連接有三個液壓缸一，位于同一側的三個液壓缸一的輸出端固定連接有同一個定位摩擦板。
通過設置有快速對接組件，在進行污水處理時，需要對其內部的懸浮物進行收集處理，直接將外接框卡在側板上，外接框在卡入的過程中，自調節彈簧桿隨之被壓縮，滑動輥與側板的內外側相接觸，便于進行該外接框的位置調節，外接框位置確定后，調節液壓缸一帶動定位摩擦板對側板的內外側進行擠壓，從而實現外接框的固定，快速完成外接框的安裝，同時，該外接框拆卸便捷高效。
進一步地，所述側邊孔的頂部內壁和底部內壁均固定連接有抵板，且抵板面向外接框內的一側等距離固定連接有自調節彈簧桿，位于同一個抵板上的多個自調節彈簧桿的端部固定連接有同一個軸架，位于同一側的兩個軸架的相對一側等距離通過軸承連接有滑動輥。
進一步地，所述外接框的頂部固定連接有推拉環，且外接框靠近側邊的頂部兩端均固定連接有對接柱，兩個對接柱的底部設有同一個懸浮物處理組件，所述懸浮物處理組件包括收集框，收集框固定連接于兩個對接柱的底部，收集框的頂部內壁固定連接有液壓缸三，液壓缸三的輸出端固定連接有升降板，升降板的底部固定連接有伸縮密封帶，伸縮密封帶的底部固定連接有對接框，收集框的一側內壁固定連接有底架，底架面向對接框的一側固定連接有液壓缸二，液壓缸二的輸出端固定連接有嵌入桿，嵌入桿卡接于對接框的內部，收集框的底部內壁固定連接有限位桿，限位桿與對接框遠離嵌入桿的一側相接觸，所述收集框遠離伸縮密封帶的一側開有過水孔。
通過設置有懸浮物處理組件，污水中懸浮物收集時，啟動抽水泵，抽水泵通過抽水罩對污水進行抽取，將其導入伸縮密封帶與收集框位于過水孔之間的空腔中，過水孔對懸浮物進行阻攔，則水體通過過水孔重新進入污水中，懸浮物逐步收集的過程中，調節液壓缸三帶動升降板進行升降，使得懸浮物堆積空間逐漸增大，同時，調節液壓缸四帶動擠壓圓板上的擠壓環桿對伸縮密封帶與收集框之間的懸浮物進行擠壓，擠壓的過程中，啟動正反轉電機，正反轉電機帶動隨動滑塊在旋轉軌中進行旋轉，帶動擠壓圓板上的擠壓環桿對伸縮密封帶的不同位置進行擠壓，通過擠壓的方式將懸浮物中含有的水分通過過水孔擠出，確保懸浮物收集過程中降低污水攜帶量，避免造成污水的大量損耗。
進一步地，所述底架的外側固定連接有固定桿，且固定桿的外側固定連接有泵環架，泵環架的內部固定連接有抽水泵，抽水泵的抽水端固定連接有抽水管，抽水管的開口端固定連接有抽水罩，抽水罩的外側固定連接有連接桿，連接桿固定連接于固定桿的外側，抽水泵的輸送端固定連接有輸水管，輸水管的開口端固定連接有排水嘴，排水嘴位于升降板的下方。
進一步地，所述底架面向伸縮密封帶的一側固定連接有液壓缸四，且液壓缸四的輸出端固定連接有內桿，內桿的外側固定連接有旋轉軌，旋轉軌的內部滑動連接有隨動滑塊，隨動滑塊面向伸縮密封帶的一側固定連接有擠壓圓板，擠壓圓板遠離旋轉軌的一側設有多個擠壓環桿，內桿的外側固定連接有電機架，電機架的外側固定連接有正反轉電機，正反轉電機的輸出軸通過聯軸器固定連接有驅動軸，驅動軸的外側固定連接有連桿，連桿固定連接于隨動滑塊的外側，驅動軸與內桿之間不接觸。
由上可知，本發明提供的一種交錯矩形框架拼裝式污水處理設備的創新點在于提供一種交錯矩形框架拼裝式污水處理設備，該設備由若干側板、外框架、內框架、拉桿以及若干角連接件、側連接件交錯拼裝而成，安裝、拆卸方便，無需焊接，因此解決了大型污水處理設備制作完成后無法移動的難題，同時解決了原設施拆除后材料二次利用的問題。
（發明人：凌建軍;劉會平;凌子涵;張冬;喬利敏）
