公布日：2023.10.03

申請日：2023.08.26

分類號：C02F1/52(2023.01)I;C02F103/14(2006.01)N

摘要

本發明屬于廢水油漆回收設備領域，具體涉及一種鋁合金輪轂廢水中涂裝漆回收裝置，安裝盤上端表面的非圓心位置固定連接有多個呈環形分布的出氣管，安裝盤的圓周表面固定連接有一個環形氣囊，出氣管的底部分別與環形氣囊接通，安裝盤的前側安裝有一個充氣設備，充氣設備與環形氣囊接通；本裝置在使用時可以通過向增壓筒內推注漆霧凝聚劑，在釋放漆霧凝聚劑時，出液筒可以向外側往復移動，并在移動的同時進行轉動和上下移動，有效的擴大漆霧凝聚劑的擴散范圍和融合效率，并在使用充氣裝置向廢水內充入大量的氣體，使漆霧凝聚劑可以充分高效的與廢水中的油漆融合，提高廢水中的油漆的凝結效率，提高回收效率。

權利要求書

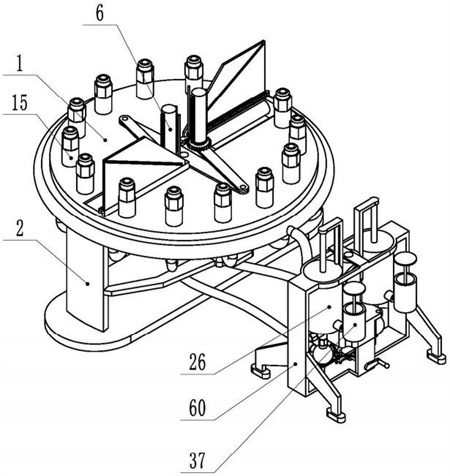

1.一種鋁合金輪轂廢水中涂裝漆回收裝置，包括安裝盤（1），其特征在于：所述安裝盤（1）上端表面的非圓心位置固定連接有多個呈環形分布的出氣管（15），安裝盤（1）的圓周表面固定連接有一個環形氣囊（14），出氣管（15）的底部分別與環形氣囊（14）接通，安裝盤（1）的前側安裝有一個充氣設備，充氣設備與環形氣囊（14）接通；所述出氣管（15）的上端分別固定連接有第一單向出氣閥（16），出氣管（15）的底部分別貫穿安裝盤（1）并且出氣管（15）的底部分別固定連接有導管（17），導管（17）的另一端分別與環形氣囊（14）固定連接并接通，環形氣囊（14）的前側固定連接并接通有一個第二連接管（25），第二連接管（25）的另一端與雙通路切換閥表面的一個接口連接；安裝盤（1）的上端相對應的兩側分別滑動連接有可以同步向外側移動的出液管（6），出液管（6）在移動的同時可以進行轉動，出液管（6）的表面相對應的兩側均勻的固定連接有多個軸向設置的出液單向閥（7），出液單向閥（7）分別與出液管（6）內部接通；充氣設備包括有兩個用于向粗氣管充氣的增壓筒（26），增壓筒（26）的前側分別接通有可以拆卸的容納筒（37），兩個容納筒（37）用于放置漆霧凝聚劑的A劑和B劑，增壓筒（26）的下端分別連接有雙通路切換閥，雙通路切換閥表面開設有兩個接口，一個接口與環形氣囊（14）連接并接通，另一個接口與兩個出液管（6）底部連接并接通，通過控制雙通路切換閥切換兩個接口開啟和關閉的狀態；所述安裝盤（1）的表面相對應的兩側分別開設有徑向設置的安裝滑槽（4），安裝滑槽（4）內部分別滑動連接有安裝滑塊（3），安裝滑塊（3）的上端向下開設有安裝孔，安裝孔內轉動連接有一個內筒（5），出液筒滑動配合在內筒（5）表面，安裝盤（1）的表面開設有用于推動兩個安裝滑塊（3）同步向外側往復移動的推動結構，內筒（5）的底部分別固定連接有第一連接管（24），兩個第一連接管（24）的另一端一體塑形為一個接口端并且接口端與雙通路切換閥的另一個接口固定連接并接通;所述安裝盤（1）的中部轉動連接有一個可以往復轉動的驅動軸（12），驅動軸（12）的上端固定連接有一個轉動板（10），轉動板（10）兩端分別鉸接有鉸接桿（11），鉸接桿（11）的另一端分別與相對應的內筒（5）轉動連接，驅動軸（12）的底部固定連接有一個驅動齒輪（13），驅動齒輪（13）的前側嚙合有可以左右往復移動的驅動齒條（18），驅動齒條（18）與安裝盤（1）底部滑動連接，驅動齒輪（13）的前側固定連接有一個槽板（19），槽板（19）的表面沿著槽板（19）的長度方向開設有一個條形槽（20），槽板（19）的下側設置有一個可以軸向轉動的擺動板（22），擺動板（22）的一端與安裝盤（1）轉動連接，擺動板（22）的另一端固定連接有第一銷軸（23），第一銷軸（23）與條形槽（20）滑動配合，擺動板（22）的下側設置有第一電機（21），第一電機（21）上側的輸出端與擺動板（22）和轉動盤轉動連接的一端同軸心固定連接；所述內筒（5）的表面下側固定連接有一個配合齒輪（8），配合齒輪（8）的前側嚙合有一個固定齒條（9），固定齒條（9）與安裝盤（1）上端固定連接，所述出液筒的表面下側轉動連接有一個可以豎直移動的升降板（64），升降板（64）的表面中部開設有滑孔，滑孔內滑動連接有一個限位軸（66），限位軸（66）的底部與固定齒條（9）上端滑動連接，用于對升降板（64）進行限位，使升降板（64）只能上下移動，并且在出液筒移動時限位軸（66）也會隨之移動，保持與升降板（64）的限位效果，升降板（64）的前端分別固定連接有第三銷軸（65），固定齒條（9）的上端分別固定連接有導動板（67），導動板（67）與第三銷軸（65）相對應的一面分別開設有一個傾斜的斜槽，左右兩側的斜槽均呈內端低、外端高的結構，第三銷軸（65）分別與相對應的斜槽滑動配合。

2.如權利要求1所述的一種鋁合金輪轂廢水中涂裝漆回收裝置，其特征在于：兩個所述增壓筒（26）的內部滑動配合有可以交替上下移動的增壓板（28），增壓筒（26）的底部分別固定連接并接通有三通管（30），三通管（30）的底部固定連接有單向進氣閥（31），三通管（30）的外側固定連接有第二單向出氣閥（32），單向進氣閥（31）的底部與雙通路切換閥連接；增壓板（28）的上端分別固定連接有連動桿（27）、連動桿（27）的上端固定連接有限位板（29），限位板（29）與增壓板（28）的表面滑動連接，兩個限位板（29）的內端下側分別固定連接有第二銷軸（59），兩個限位板（29）之間設置有一個可以轉動的圓柱凸輪（56），圓柱凸輪（56）的底部固定連接有用于驅動圓柱凸輪（56）的第二電機（57），電機的下側固定連接有安裝架（60），圓柱凸輪（56）的表面開設有一個傾斜的環形槽（58），第二銷軸（59）分別與環形槽（58）滑動配合。

3.如權利要求1所述的一種鋁合金輪轂廢水中涂裝漆回收裝置，其特征在于：所述雙通路切換閥包括有分別固定連接在單向出氣閥底部的球閥殼（41），球閥殼（41）內部軸向轉動連接有一個球閥芯（63），球閥芯（63）的上端向下軸向開設有一個連接孔（45），連接孔（45）的底部開設有一個橫向設置的貫通孔（44），貫通孔（44）的兩端貫穿球閥芯（63）；雙通路切換閥表面開設的兩個接口為第一接口管（42）和第二接口管（43），第一接口管（42）和第二接口管（43）分別與球閥殼（41）固定連接并接通，第一接口管（42）和第二接口管（43）呈直角分布設置，貫通孔（44）的一端與第二接口管（43）對應，球閥芯（63）的下端同軸心固定連接有一個轉動桿（46），轉動桿（46）表面與球閥殼（41）表面轉動連接。

4.如權利要求3所述的一種鋁合金輪轂廢水中涂裝漆回收裝置，其特征在于：兩個球閥殼（41）之間設置有一個可以轉動的撥輪（48），撥輪（48）與安裝架（60）轉動連接，撥輪（48）的左右兩側分別嚙合有一個槽輪（49），槽輪（49）分別與安裝架（60）轉動連接，槽輪（49）的上端分別固定連接有第二帶輪（50），轉動桿（46）的表面分別固定連接有第一帶輪（47），第一帶輪（47）表面分別套有一個傳動帶（51），傳動帶（51）的另一端分別套在相對應的第二帶輪（50）表面；撥輪（48）的底部固定連接有第一錐齒輪（52），第一錐齒輪（52）的下側嚙合有第二錐齒輪（53），第二錐齒輪（53）的中部固定連接有連接軸（54），連接軸（54）與安裝架（60）轉動連接，連接軸（54）的前端固定連接有控制轉柄（55）。

5.如權利要求4所述的一種鋁合金輪轂廢水中涂裝漆回收裝置，其特征在于：所述增壓筒（26）前側表面的下側分別固定連接并接通有對接管（33），對接管（33）的內部開設有圓柱形的彈簧槽，彈簧槽的內部設置有一個推動彈簧（34），推動彈簧（34）的前端分別固定連接有密封板（35），密封板（35）阻擋在彈簧槽的內側，對接管（33）的前端內側開設有螺紋槽，容納筒（37）的表面與對接管（33）對應的一側固定連接并接通有配合管（36），配合管（36）的表面開設有外螺紋，配合管（36）通過表面的外螺紋與螺紋槽螺紋連接，容納筒（37）的內部滑動配合有壓板（38），壓板（38）的外端分別固定連接有推桿（40），推桿（40）的外端分別固定連接有推板（39）。

發明內容

針對上述情況，為克服現有技術的缺陷，本發明提供了一種鋁合金輪轂廢水中涂裝漆回收裝置，有效的解決了上述背景技術中所提到的問題。

為解決上述問題本發明所采取的技術方案是：

一種鋁合金輪轂廢水中涂裝漆回收裝置，包括安裝盤，所述安裝盤上端表面的非圓心位置固定連接有多個呈環形分布的出氣管，安裝盤的圓周表面固定連接有一個環形氣囊，出氣管的底部分別與環形氣囊接通，安裝盤的前側安裝有一個充氣設備，充氣設備與環形氣囊接通；

安裝盤的上端相對應的兩側分別滑動連接有可以同步向外側移動的出液管，出液管在移動的同時可以進行轉動，出液管的表面相對應的兩側均勻的固定連接有多個軸向設置的出液單向閥，出液單向閥分別與出液管內部接通；

充氣設備包括有兩個用于向粗氣管充氣的增壓筒，增壓筒的前側分別接通有可以拆卸的容納筒，兩個容納筒用于放置漆霧凝聚劑的A劑和B劑，增壓筒的下端分別連接有雙通路切換閥，雙通路切換閥表面開設有兩個接口，一個接口與環形氣囊連接并接通，另一個接口與兩個出液管底部連接并接通，通過控制雙通路切換閥切換兩個接口開啟和關閉的狀態。

優選的，所述出氣管的上端分別固定連接有第一單向出氣閥，出氣管的底部分別貫穿安裝盤并且出氣管的底部分別固定連接有導管，導管的另一端分別與環形氣囊固定連接并接通，環形氣囊的前側固定連接并接通有一個第二連接管，第二連接管的另一端與雙通路切換閥表面的一個接口連接。

優選的，所述安裝盤的表面相對應的兩側分別開設有徑向設置的安裝滑槽，安裝滑槽內部分別滑動連接有安裝滑塊，安裝滑塊的上端向下開設有安裝孔，安裝孔內轉動連接有一個內筒，出液筒滑動配合在內筒表面，安裝盤的表面開設有用于推動兩個安裝滑塊同步向外側往復移動的推動結構，內筒的底部分別固定連接有第一連接管，兩個第一連接管的另一端一體塑形為一個接口端并且接口端與雙通路切換閥的另一個接口固定連接并接通。

優選的，所述安裝盤的中部轉動連接有一個可以往復轉動的驅動軸，驅動軸的上端固定連接有一個轉動板，轉動板兩端分別鉸接有鉸接桿，鉸接桿的另一端分別與相對應的內筒轉動連接，驅動軸的底部固定連接有一個驅動齒輪，驅動齒輪的前側嚙合有可以左右往復移動的驅動齒條，驅動齒條與安裝盤底部滑動連接，驅動齒輪的前側固定連接有一個槽板，槽板的表面沿著槽板的長度方向開設有一個條形槽，槽板的下側設置有一個可以軸向轉動的擺動板，擺動板的一端與安裝盤轉動連接，擺動板的另一端固定連接有第一銷軸，第一銷軸與條形槽滑動配合，擺動板的下側設置有第一電機，第一電機上側的輸出端與擺動板和轉動盤轉動連接的一端同軸心固定連接。

優選的，所述內筒的表面下側固定連接有一個配合齒輪，配合齒輪的前側嚙合有一個固定齒條，固定齒條與安裝盤上端固定連接。

優選的，所述出液筒的表面下側轉動連接有一個可以豎直移動的限位板，限位板的前端分別固定連接有第三銷軸，固定齒條的上端分別固定連接有導動板，導動板與第三銷軸相對應的一面分別開設有一個傾斜的斜槽，左右兩側的斜槽均呈內端低、外端高的結構，第三銷軸分別與相對應的斜槽滑動配合。

優選的，兩個所述增壓筒的內部滑動配合有可以交替上下移動的增壓板，增壓筒的底部分別固定連接并接通有三通管，三通管的底部固定連接有單向進氣閥，三通管的外側固定連接有第二單向出氣閥，單向進氣閥的底部與雙通路切換閥連接；增壓板的上端分別固定連接有連動桿、連動桿的上端固定連接有限位板，限位板與增壓板的表面滑動連接，兩個限位板的內端下側分別固定連接有第二銷軸，兩個限位板之間設置有一個可以轉動的圓柱凸輪，圓柱凸輪的底部固定連接有用于驅動圓柱凸輪的第二電機，電機的下側固定連接有安裝架，圓柱凸輪的表面開設有一個傾斜的環形槽，第二銷軸分別與環形槽滑動配合。

優選的，所述雙通路切換閥包括有分別固定連接在單向出氣閥底部的球閥殼，球閥殼內部軸向轉動連接有一個球閥芯，球閥芯的上端向下軸向開設有一個連接孔，連接孔的底部開設有一個橫向設置的貫通孔，貫通孔的兩端貫穿球閥芯；雙通路切換閥表面開設的兩個接口為第一接口管和第二接口管，第一接口管和第二接口管分別與球閥殼固定連接并接通，第一接口管和第二接口管呈直角分布設置，貫通孔的一端與第二接口管對應，球閥芯的下端同軸心固定連接有一個轉動桿，轉動桿表面與球閥殼表面轉動連接。

優選的，兩個球閥殼之間設置有一個可以轉動的撥輪，撥輪與安裝架轉動連接，撥輪的左右兩側分別嚙合有一個槽輪，槽輪分別與安裝架轉動連接，槽輪的上端分別固定連接有第二帶輪，轉動桿的表面分別固定連接有第一帶輪，第一帶輪表面分別套有一個傳動帶，傳動帶的另一端分別套在相對應的第二帶輪表面；撥輪的底部固定連接有第一錐齒輪，第一錐齒輪的下側嚙合有第二錐齒輪，第二錐齒輪的中部固定連接有連接軸，連接軸與安裝架轉動連接，連接軸的前端固定連接有控制轉柄。

優選的，所述增壓筒前側表面的下側分別固定連接并接通有對接管，對接管的內部開設有圓柱形的彈簧槽，彈簧槽的內部設置有一個推動彈簧，推動彈簧的前端分別固定連接有密封板，密封板阻擋在彈簧槽的內側，對接管的前端內側開設有螺紋槽，容納筒的表面與對接管對應的一側固定連接并接通有配合管，配合管的表面開設有外螺紋，配合管通過表面的外螺紋與螺紋槽螺紋連接，容納筒的內部滑動配合有壓板，壓板的外端分別固定連接有推桿，推桿的外端分別固定連接有推板。

本發明結構新穎，構思巧妙，操作簡單方便，和現有技術相比具有以下優點：

本裝置在使用時可以通過向增壓筒內推注漆霧凝聚劑，并通過增壓筒將漆霧凝聚劑通過出液筒推至廢水中與油漆融合，在釋放漆霧凝聚劑時，出液筒可以向外側往復移動，并在移動的同時進行轉動和上下移動，有效的擴大漆霧凝聚劑的擴散范圍和融合效率，并在使用充氣裝置向廢水內充入大量的氣體，使漆霧凝聚劑可以充分高效的與廢水中的油漆融合，提高廢水中的油漆的凝結效率，提高回收效率，減輕工作人員的工作負擔，方便使用者使用。

（發明人：陶瑛）
