公布日：2023.10.03

申請日：2023.08.18

分類號：C02F9/00(2023.01)I;C01D3/06(2006.01)I;C01D3/14(2006.01)I;C01D5/16(2006.01)I;C01D5/00(2006.01)I;C02F1/04(2023.01)N;C02F1/44(2023.01)N;C02F1/

62(2023.01)N;C02F1/78(2023.01)N;C02F1/22(2023.01)N

摘要

本發明涉及廢水排放技術領域，且公開了一種降低廢水零排放雜鹽率的工藝及裝置，包括以下步驟：包括以下步驟：S1:低溫析出廢水中的硫酸鈉得到十水合硫酸鈉，溶解十水合硫酸鈉并通過蒸發結晶得到硫酸鈉工業鹽；S2:對析出硫酸鈉后的廢水經過納濾處理以分離廢水中的氯離子，并通過蒸發結晶得到氯化鈉工業鹽。在本發明中，通過步驟S1和S2得到硫酸鈉工業鹽和氯化鈉工業鹽，提高了工業鹽的產量，還大幅減少了雜鹽的產生，節省了高額的雜鹽處理費用，產生了可觀的經濟效益。通過步驟S1‑1和S1‑2中樹脂軟化和臭氧催化氧化的處理工藝，可以去除冷凍母液中大部分的硬度和有機污染物，保護系統運行的穩定性。

權利要求書

1.一種降低廢水零排放雜鹽率的工藝，其特征在于：包括以下步驟：S1:低溫析出廢水中的硫酸鈉得到十水合硫酸鈉，溶解十水合硫酸鈉并通過蒸發結晶得到硫酸鈉工業鹽；S2:對析出硫酸鈉后的廢水經過納濾處理以分離廢水中的氯離子，并通過蒸發結晶得到氯化鈉工業鹽。

2.根據權利要求1所述的一種降低廢水零排放雜鹽率的工藝，其特征在于：在步驟S1和步驟S2之間還包括步驟S1-1；S1-1：去除析出硫酸鈉后的廢水中的重金屬離子。

3.根據權利要求1所述的一種降低廢水零排放雜鹽率的工藝，其特征在于：在步驟S1和步驟S2之間還包括步驟S1-2；S1-2：去除析出硫酸鈉后的廢水中的有機污染物。

4.根據權利要求2所述的一種降低廢水零排放雜鹽率的工藝，其特征在于：所述步驟S1-1中，通過螯合樹脂置換出析出硫酸鈉后的廢水中的重金屬離子。

5.根據權利要求3所述的一種降低廢水零排放雜鹽率的工藝，其特征在于：所述步驟S1-2中，通過臭氧在催化劑的作用下生成羥基自由基，以氧化所述有機污染物。

6.根據權利要求1所述的一種降低廢水零排放雜鹽率的工藝，其特征在于：所述步驟S2中，通過納濾處理，使得氯離子通過納濾膜得到產水，以分離廢水中的氯離子，所述產水蒸發結晶得到氯化鈉工業鹽。

7.根據權利要求6所述的一種降低廢水零排放雜鹽率的工藝，其特征在于：所述步驟S2中，所述納濾處理中阻止所述硫酸跟離子通過得到濃水，所述濃水通過蒸發結晶得到硫酸鈉工業鹽。

8.一種降低廢水零排放雜鹽率的裝置，其特征在于：包括：硫酸鈉冷凍結晶器，用于低溫析出廢水中的硫酸鈉得到十水合硫酸鈉；硫酸鈉蒸發結晶器，用于溶解十水合硫酸鈉，并通過蒸發結晶得到硫酸鈉工業鹽；納濾裝置，用于對析出硫酸鈉后的廢水進行納濾處理以分離廢水中的氯離子，使得氯離子通過納濾膜得到產水；氯化鈉蒸發結晶器，用于對所述產水進行蒸發結晶得到氯化鈉工業鹽。

9.根據權利要求8所述的一種降低廢水零排放雜鹽率的裝置，其特征在于：所述降低廢水零排放雜鹽率的裝置還包括：樹脂軟化塔，用于處理經過硫酸鈉蒸發結晶器處理的廢水，以去除廢水中的重金屬離子。

10.根據權利要求9所述的一種降低廢水零排放雜鹽率的工藝，其特征在于：所述降低廢水零排放雜鹽率的裝置還包括：臭氧催化氧化塔，用于處理經過樹脂軟化塔的廢水，以去除廢水中的有機物，并使經臭氧催化氧化塔處理后的廢水進入納濾裝置。

發明內容

為實現以上目的，本發明通過以下技術方案予以實現：本發明提供一種降低廢水零排放雜鹽率的工藝，包括以下步驟：

S1:低溫析出廢水中的硫酸鈉得到十水合硫酸鈉，溶解十水合硫酸鈉并通過蒸發結晶得到硫酸鈉工業鹽；

S2:對析出硫酸鈉后的廢水經過納濾處理以分離廢水中的氯離子，并通過蒸發結晶得到氯化鈉工業鹽。

優選地，在步驟S1和步驟S2之間還包括步驟S1-1；

S1-1：去除析出硫酸鈉后的廢水中的重金屬離子。

優選地，在步驟S1和步驟S2之間還包括步驟S1-2；

S1-2：去除析出硫酸鈉后的廢水中的有機污染物。

優選地，所述步驟S1-1中，通過螯合樹脂置換出析出硫酸鈉后的廢水中的重金屬離子。

優選地，所述步驟S1-2中，通過臭氧在催化劑的作用下生成羥基自由基，以氧化所述有機污染物。

優選地，所述步驟S2中，通過納濾處理，使得氯離子通過納濾膜得到產水，以分離廢水中的氯離子，所述產水蒸發結晶得到氯化鈉工業鹽。

優選地，所述步驟S2中，所述納濾處理中阻止所述硫酸跟離子通過得到濃水，所述濃水通過蒸發結晶得到硫酸鈉工業鹽。

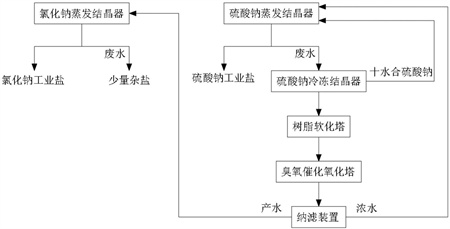

本發明還提供一種降低廢水零排放雜鹽率的裝置，包括：

硫酸鈉冷凍結晶器，用于低溫析出廢水中的硫酸鈉得到十水合硫酸鈉；

硫酸鈉蒸發結晶器，用于溶解十水合硫酸鈉，并通過蒸發結晶得到硫酸鈉工業鹽；

納濾裝置，用于對析出硫酸鈉后的廢水進行納濾處理以分離廢水中的氯離子，使得氯離子通過納濾膜得到產水；

氯化鈉蒸發結晶器，用于對所述產水進行蒸發結晶得到氯化鈉工業鹽。

優選地，所述降低廢水零排放雜鹽率的裝置還包括：

樹脂軟化塔，用于處理經過硫酸鈉蒸發結晶器處理的廢水，以去除廢水中的重金屬離子。

優選地，所述降低廢水零排放雜鹽率的裝置還包括：

臭氧催化氧化塔，用于處理經過樹脂軟化塔的廢水，以去除廢水中的有機物，并使經臭氧催化氧化塔處理后的廢水進入納濾裝置。

在本發明中，通過步驟S1和S2得到硫酸鈉工業鹽和氯化鈉工業鹽，提高了工業鹽的產量，還大幅減少了雜鹽的產生，節省了高額的雜鹽處理費用，產生了可觀的經濟效益。

通過步驟S1-1和S1-2中樹脂軟化和臭氧催化氧化的處理工藝，可以去除冷凍母液中大部分的硬度和有機污染物，保護系統運行的穩定性。

（發明人：葛高峰;時佳順;陳琦;丁偉;薛冰）
