公布日：2023.10.03
申請日：2023.08.14
分類號：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B01D53/04(2006.01)I
摘要
本發明涉及廢水處理技術領域，尤其涉及一種綠色低碳的工業廢水處理裝置。本發明提供一種具備防堵塞功能的綠色低碳的工業廢水處理裝置。一種綠色低碳的工業廢水處理裝置，包括有底座、處理箱、卡塊、橡膠蓋、排水管和進藥管等，底座上部安裝有處理箱，處理箱上部左右兩側均前后對稱轉動式連接有卡塊，處理箱上部左右兩側均卡接有橡膠蓋，左右兩側的卡塊分別卡住左右兩側的橡膠蓋，處理箱下部左右兩側均連接有排水管，排水管均穿過底座底部，排水管上部均自帶閥門，處理箱左上部連接有進藥管，進藥管與處理箱聯通。通過刮料板轉動，能夠?qū)^(guò)濾桶內壁進行刮理，從而避免過濾桶被堵塞，利于過濾桶持續對廢水中的雜質進行攔截。
權利要求書

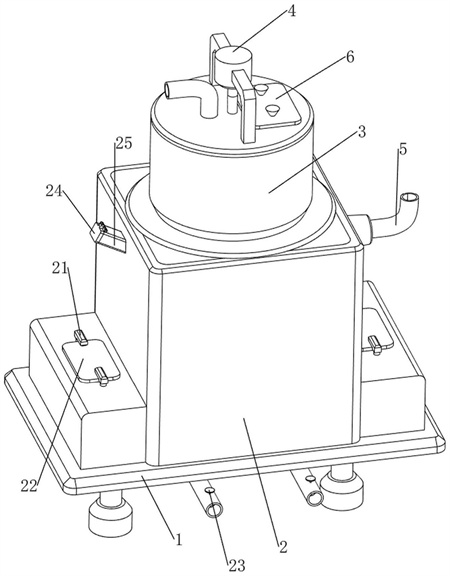

1.一種綠色低碳的工業廢水處理裝置，包括有底座(1)、處理箱(2)、卡塊(21)、橡膠蓋(22)、排水管(23)、開關門(24)、進藥管(25)和圓形箱(3)，底座(1)上部安裝有處理箱(2)，處理箱(2)上部左右兩側均前后對稱轉動式連接有卡塊(21)，處理箱(2)上部左右兩側均卡接有橡膠蓋(22)，左右兩側的卡塊(21)分別卡住左右兩側的橡膠蓋(22)，處理箱(2)下部左右兩側均連接有排水管(23)，排水管(23)均穿過底座(1)底部，排水管(23)上部均自帶閥門，處理箱(2)左上部連接有進藥管(25)，進藥管(25)與處理箱(2)聯通，進藥管(25)左上部鉸接有開關門(24)，處理箱(2)上部安裝有圓形箱(3)，圓形箱(3)上自帶進水管，其特征在于，還包括有攪拌機構(4)、通氣機構(5)和過濾機構(6)，圓形箱(3)上設有用于對化學藥劑和廢水進行攪拌的攪拌機構(4)，處理箱(2)右上部設有用于排出含碳的有害氣體的通氣機構(5)，攪拌機構(4)上設有用于對廢水雜質進行過濾的過濾機構(6)。
2.根據權利要求1所述的一種綠色低碳的工業廢水處理裝置，其特征在于，攪拌機構(4)包括有電機(41)、第一固定架(42)、轉軸(43)和螺旋槳(44)，圓形箱(3)上部安裝有第一固定架(42)，第一固定架(42)上安裝有電機(41)，電機(41)的輸出軸下部連接有轉軸(43)，轉軸(43)轉動式穿入圓形箱(3)內部，轉軸(43)與處理箱(2)內底部轉動式連接，轉軸(43)下部安裝有螺旋槳(44)，螺旋槳(44)位于處理箱(2)內部。
3.根據權利要求2所述的一種綠色低碳的工業廢水處理裝置，其特征在于，通氣機構(5)包括有風扇(51)、第二固定架(52)、通風管(53)和活性炭過濾板(54)，處理箱(2)右上部安裝有通風管(53)，通風管(53)與處理箱(2)聯通，通風管(53)內部左側安裝有第二固定架(52)，第二固定架(52)上轉動式連接有風扇(51)，風扇(51)的吸風部朝向處理箱(2)內部，通風管(53)內部右側連接有活性炭過濾板(54)，活性炭過濾板(54)位于風扇(51)右方。
4.根據權利要求3所述的一種綠色低碳的工業廢水處理裝置，其特征在于，過濾機構(6)包括有過濾桶(61)、刮料板(62)和蓋子(63)，圓形箱(3)內頂部安裝有過濾桶(61)，轉軸(43)上部周向均勻連接有多個刮料板(62)，刮料板(62)均位于過濾桶(61)內，刮料板(62)均與過濾桶(61)內壁接觸，圓形箱(3)上部右側卡接有蓋子(63)，蓋子(63)位于過濾桶(61)右上方。
5.根據權利要求4所述的一種綠色低碳的工業廢水處理裝置，其特征在于，還包括有用于阻止排水管(23)被堵塞的防堵機構(7)，防堵機構(7)包括有轉動桿(71)、推動桿(72)、第二彈簧(73)、導桿(74)和連接板(75)，轉軸(43)下部前后兩側均連接有轉動桿(71)，處理箱(2)內底部前后兩側均安裝有導桿(74)，導桿(74)左部之間滑動式連接有推動桿(72)，導桿(74)右部之間也滑動式連接有推動桿(72)，轉動桿(71)均位于左右兩側的推動桿(72)中間，轉動桿(71)均與推動桿(72)平行，左側的推動桿(72)位于左右兩側排水管(23)與處理箱(2)的聯通處之間，右側的推動桿(72)也位于左右兩側排水管(23)與處理箱(2)的聯通處之間，導桿(74)左右兩側均繞有第二彈簧(73)，第二彈簧(73)內外兩端均分別與推動桿(72)和導桿(74)連接，處理箱(2)內前壁和內后壁下部中間安裝有連接板(75)，轉軸(43)轉動式穿過連接板(75)，推動桿(72)均位于連接板(75)下方。
6.根據權利要求5所述的一種綠色低碳的工業廢水處理裝置，其特征在于，還包括有用于加速沉淀物下沉的下沉機構(8)，下沉機構(8)包括有第一齒輪(81)、螺桿(82)、第二齒輪(83)、移動板(84)、推動板(85)、第一彈簧(86)、固定桿(89)、滑動桿(810)、第三齒輪(811)、齒條(812)和往復組件，轉軸(43)上部連接有固定桿(89)，固定桿(89)上連接有第一齒輪(81)，連接板(75)前后兩部均轉動式連接有螺桿(82)，螺桿(82)上部均連接有第二齒輪(83)，第二齒輪(83)均與第一齒輪(81)在同一水平面上，螺桿(82)上均螺紋式連接有移動板(84)，移動板(84)均與處理箱(2)滑動式連接，處理箱(2)內部前后兩側均左右對稱滑動式連接有滑動桿(810)，滑動桿(810)下部和處理箱(2)之間均連接有第一彈簧(86)，處理箱(2)內部前后兩側均左右對稱開有供滑動桿(810)滑動的條形槽，滑動桿(810)上均轉動式連接有第三齒輪(811)，左部的第三齒輪(811)之間連接有推動板(85)，右部的第三齒輪(811)之間也連接有推動板(85)，移動板(84)左右兩側均連接有齒條(812)，齒條(812)均與鄰近的第三齒輪(811)嚙合，處理箱(2)內設有驅動移動板(84)往復上下移動的往復組件。
7.根據權利要求6所述的一種綠色低碳的工業廢水處理裝置，其特征在于，往復組件包括有正轉開關(87)和反轉開關(88)，處理箱(2)內前壁上部安裝有正轉開關(87)，處理箱(2)內前壁下部安裝有反轉開關(88)，正轉開關(87)和反轉開關(88)均與電機(41)電性連接，正轉開關(87)控制電機(41)的輸出軸正轉，反轉開關(88)控制電機(41)的輸出軸反轉，正轉開關(87)位于前部移動板(84)的上方，反轉開關(88)位于前部移動板(84)的下方。
8.根據權利要求7所述的一種綠色低碳的工業廢水處理裝置，其特征在于，還包括有用于驅動化學藥劑均勻撒入廢水中的撒藥機構(9)，撒藥機構(9)包括有裝藥盒(91)、擋料板(92)和扭簧(93)，轉軸(43)中部連接有裝藥盒(91)，裝藥盒(91)位于固定桿(89)和螺旋槳(44)之間，裝藥盒(91)位于進藥管(25)右下方，裝藥盒(91)下部開有若干個出料口，裝藥盒(91)底部轉動式連接有擋料板(92)，擋料板(92)遮住裝藥盒(91)底部的出料口，擋料板(92)上繞有扭簧(93)，扭簧(93)上下兩端分別與裝藥盒(91)和擋料板(92)連接。
發明內容
為了克服現有技術長時間使用后，過濾板可能會被堵塞的缺點，本發明提供一種具備防堵塞功能的綠色低碳的工業廢水處理裝置。
一種綠色低碳的工業廢水處理裝置，包括有底座、處理箱、卡塊、橡膠蓋、排水管、開關門、進藥管和圓形箱，底座上部安裝有處理箱，處理箱上部左右兩側均前后對稱轉動式連接有卡塊，處理箱上部左右兩側均卡接有橡膠蓋，左右兩側的卡塊分別卡住左右兩側的橡膠蓋，處理箱下部左右兩側均連接有排水管，排水管均穿過底座底部，排水管上部均自帶閥門，處理箱左上部連接有進藥管，進藥管與處理箱聯通，進藥管左上部鉸接有開關門，處理箱上部安裝有圓形箱，圓形箱上自帶進水管，還包括有攪拌機構、通氣機構和過濾機構，圓形箱上設有用于對化學藥劑和廢水進行攪拌的攪拌機構，處理箱右上部設有用于排出含碳的有害氣體的通氣機構，攪拌機構上設有用于對廢水雜質進行過濾的過濾機構。
進一步的是，攪拌機構包括有電機、第一固定架、轉軸和螺旋槳，圓形箱上部安裝有第一固定架，第一固定架上安裝有電機，電機的輸出軸下部連接有轉軸，轉軸轉動式穿入圓形箱內部，轉軸與處理箱內底部轉動式連接，轉軸下部安裝有螺旋槳，螺旋槳位于處理箱內部。
進一步的是，通氣機構包括有風扇、第二固定架、通風管和活性炭過濾板，處理箱右上部安裝有通風管，通風管與處理箱聯通，通風管內部左側安裝有第二固定架，第二固定架上轉動式連接有風扇，風扇的吸風部朝向處理箱內部，通風管內部右側連接有活性炭過濾板，活性炭過濾板位于風扇右方。
進一步的是，過濾機構包括有過濾桶、刮料板和蓋子，圓形箱內頂部安裝有過濾桶，轉軸上部周向均勻連接有多個刮料板，刮料板均位于過濾桶內，刮料板均與過濾桶內壁接觸，圓形箱上部右側卡接有蓋子，蓋子位于過濾桶右上方。
進一步的是，還包括有用于阻止排水管被堵塞的防堵機構，防堵機構包括有轉動桿、推動桿、第二彈簧、導桿和連接板，轉軸下部前后兩側均連接有轉動桿，處理箱內底部前后兩側均安裝有導桿，導桿左部之間滑動式連接有推動桿，導桿右部之間也滑動式連接有推動桿，轉動桿均位于左右兩側的推動桿中間，轉動桿均與推動桿平行，左側的推動桿位于左右兩側排水管與處理箱的聯通處之間，右側的推動桿也位于左右兩側排水管與處理箱的聯通處之間，導桿左右兩側均繞有第二彈簧，第二彈簧內外兩端均分別與推動桿和導桿連接，處理箱內前壁和內后壁下部中間安裝有連接板，轉軸轉動式穿過連接板，推動桿均位于連接板下方。
進一步的是，還包括有用于加速沉淀物下沉的下沉機構，下沉機構包括有第一齒輪、螺桿、第二齒輪、移動板、推動板、第一彈簧、固定桿、滑動桿、第三齒輪、齒條和往復組件，轉軸上部連接有固定桿，固定桿上連接有第一齒輪，連接板前后兩部均轉動式連接有螺桿，螺桿上部均連接有第二齒輪，第二齒輪均與第一齒輪在同一水平面上，螺桿上均螺紋式連接有移動板，移動板均與處理箱滑動式連接，處理箱內部前后兩側均左右對稱滑動式連接有滑動桿，滑動桿下部和處理箱之間均連接有第一彈簧，處理箱內部前后兩側均左右對稱開有供滑動桿滑動的條形槽，滑動桿上均轉動式連接有第三齒輪，左部的第三齒輪之間連接有推動板，右部的第三齒輪之間也連接有推動板，移動板左右兩側均連接有齒條，齒條均與鄰近的第三齒輪嚙合，處理箱內設有驅動移動板往復上下移動的往復組件。
進一步的是，往復組件包括有正轉開關和反轉開關，處理箱內前壁上部安裝有正轉開關，處理箱內前壁下部安裝有反轉開關，正轉開關和反轉開關均與電機電性連接，正轉開關控制電機的輸出軸正轉，反轉開關控制電機的輸出軸反轉，正轉開關位于前部移動板的上方，反轉開關位于前部移動板的下方。
進一步的是，還包括有用于驅動化學藥劑均勻撒入廢水中的撒藥機構，撒藥機構包括有裝藥盒、擋料板和扭簧，轉軸中部連接有裝藥盒，裝藥盒位于固定桿和螺旋槳之間，裝藥盒位于進藥管右下方，裝藥盒下部開有若干個出料口，裝藥盒底部轉動式連接有擋料板，擋料板遮住裝藥盒底部的出料口，擋料板上繞有扭簧，扭簧上下兩端分別與裝藥盒和擋料板連接。
與現有技術相比，本發明具有如下優點：
1、通過刮料板轉動，能夠?qū)^(guò)濾桶內壁進行刮理，從而避免過濾桶被堵塞，利于過濾桶持續對廢水中的雜質進行攔截；
2、通過轉軸轉動，能夠帶動螺旋槳轉動，螺旋槳轉動攪動廢水和化學藥劑，從而加速?gòu)U水中雜質和化學藥劑的反應，利于提高廢水處理效率；
3、通過螺旋槳轉動對沉淀物進行導向，能夠使得沉淀物快速沉入處理箱底部，利于提高廢水處理效率；
4、在含碳的有害氣體經過活性炭過濾板時，活性炭過濾板對含碳的有害氣體進行凈化，并吸收氣體中的碳成分，利于降低氣體的碳排放，實現綠色低碳處理工業廢水；
5、通過驅動活性炭過濾板處理后的氣體排入外部氣體收集裝置，能夠及時對含碳的有害氣體進行處理，避免含碳的有害氣體隨意逸出而帶來污染；
6、通過推動桿向外移動，能夠?qū)⑻幚硐鋬?nèi)底部的沉淀物撥開，使得沉淀物不會堵塞排水管，從而便于經過處理后的廢水從排水管排出，利于順暢地進行廢水處理作業；
7、在移動板向下移動至壓在水平狀態的推動板上之后，移動板繼續向下移動使得推動板向下移動，推動板向下移動將廢水中的沉淀物向下推，從而能夠加速沉淀物的沉淀，利于提高廢水處理效率；
8、通過裝藥盒轉動將化學藥劑均勻地撒入廢水中，能夠使得化學藥劑與廢水充分接觸反應，利于提高廢水處理效果。
（發明人：余途;鐘國基;羅飛英）
