公布日：2023.10.03

申請日：2023.08.18

分類號：C02F1/48(2023.01)I;B01F27/90(2022.01)I;C02F101/20(2006.01)N;C02F101/30(2006.01)N

摘要

本發明公開了一種高濃度有機廢水重金屬清理裝置，涉及有機廢水處理技術領域。該高濃度有機廢水重金屬清理裝置，包括固定筒，所述固定筒的底部固定安裝有支撐腿，所述固定筒的外表面靠近上端固定安裝有進水閥，所述固定筒的底部中心固定安裝有出水閥，所述固定筒的內側設置有攪動機構，所述攪動機構的外側設置有收集機構，所述攪動機構包括電機、轉動柱和攪動件，所述電機固定安裝在固定筒的頂部中心，所述轉動柱固定安裝在電機的輸出軸下端。該高濃度有機廢水重金屬清理裝置，設置攪動機構和收集機構，將高濃度有機廢水中的重金屬收集，避免了廢水中的重金屬在裝置中發生下沉，難以清除，對裝置的清理效率產生影響。

權利要求書

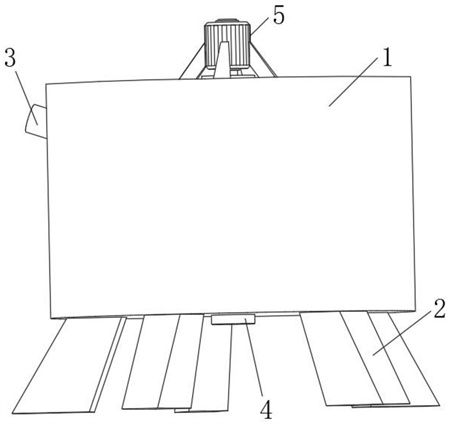

1.一種高濃度有機廢水重金屬清理裝置，包括固定筒(1)，其特征在于：所述固定筒(1)的底部固定安裝有支撐腿(2)，所述固定筒(1)的外表面靠近上端固定安裝有進水閥(3)，所述固定筒(1)的底部中心固定安裝有出水閥(4)，所述固定筒(1)的內側設置有攪動機構(5)，所述攪動機構(5)的外側設置有收集機構(6)。

2.根據權利要求1所述的一種高濃度有機廢水重金屬清理裝置，其特征在于：所述攪動機構(5)包括電機(51)、轉動柱(52)和攪動件(53)，所述電機(51)固定安裝在固定筒(1)的頂部中心，所述轉動柱(52)固定安裝在電機(51)的輸出軸下端，所述轉動柱(52)貫穿固定筒(1)的頂部中心，所述攪動件(53)設置在轉動柱(52)的外表面。

3.根據權利要求2所述的一種高濃度有機廢水重金屬清理裝置，其特征在于：所述攪動件(53)包括限位筒(531)、活動柱(532)和弧形固定板(533)，所述限位筒(531)固定安裝在固定筒(1)的外表面，所述活動柱(532)活動安裝在限位筒(531)的內側，所述活動柱(532)通過彈簧與轉動柱(52)的外表面相接，所述弧形固定板(533)固定安裝在活動柱(532)遠離轉動柱(52)的一端。

4.根據權利要求3所述的一種高濃度有機廢水重金屬清理裝置，其特征在于：所述收集機構(6)包括收集盒(61)、開口(62)、吸附件(63)和撥動件(64)，所述收集盒(61)固定安裝在弧形固定板(533)的下端，所述開口(62)開設在弧形固定板(533)的外表面，所述吸附件(63)設置在收集盒(61)的內側，所述撥動件(64)設置在弧形固定板(533)的上端。

5.根據權利要求4所述的一種高濃度有機廢水重金屬清理裝置，其特征在于：所述吸附件(63)包括彈性條(631)和活動磁柱(632)，所述彈性條(631)固定安裝在收集盒(61)的內壁，所述活動磁柱(632)活動安裝在收集盒(61)的內側，所述活動磁柱(632)與彈性條(631)相接。

6.根據權利要求4所述的一種高濃度有機廢水重金屬清理裝置，其特征在于：所述撥動件(64)包括彈性柱(641)、連接條(642)和撥動軟板(643)，所述彈性柱(641)固定安裝在轉動柱(52)外表面的活動槽中，所述連接條(642)固定安裝在彈性柱(641)的下端，所述撥動軟板(643)固定安裝在弧形固定板(533)的上端，所述撥動軟板(643)與連接條(642)遠離轉動柱(52)的一端相接。

發明內容

針對現有技術的不足，本發明提供了一種高濃度有機廢水重金屬清理裝置，通過攪動機構配合收集機構，將高濃度有機廢水中的重金屬收集，避免了廢水中的重金屬在裝置中發生下沉，難以清除。

為實現以上目的，本發明通過以下技術方案予以實現：一種高濃度有機廢水重金屬清理裝置，包括固定筒，所述固定筒的底部固定安裝有支撐腿，所述固定筒的外表面靠近上端固定安裝有進水閥，所述固定筒的底部中心固定安裝有出水閥，所述固定筒的內側設置有攪動機構，所述攪動機構的外側設置有收集機構。

優選的，所述攪動機構包括電機、轉動柱和攪動件，所述電機固定安裝在固定筒的頂部中心，所述轉動柱固定安裝在電機的輸出軸下端，所述轉動柱貫穿固定筒的頂部中心，所述攪動件設置在轉動柱的外表面。

優選的，所述攪動件包括限位筒、活動柱和弧形固定板，所述限位筒固定安裝在固定筒的外表面，所述活動柱活動安裝在限位筒的內側，所述活動柱通過彈簧與轉動柱的外表面相接，所述弧形固定板固定安裝在活動柱遠離轉動柱的一端。

優選的，所述收集機構包括收集盒、開口、吸附件和撥動件，所述收集盒固定安裝在弧形固定板的下端，所述開口開設在弧形固定板的外表面，所述吸附件設置在收集盒的內側，所述撥動件設置在弧形固定板的上端。

優選的，所述吸附件包括彈性條和活動磁柱，所述彈性條固定安裝在收集盒的內壁，所述活動磁柱活動安裝在收集盒的內側，所述活動磁柱與彈性條相接。

優選的，所述撥動件包括彈性柱、連接條和撥動軟板，所述彈性柱固定安裝在轉動柱外表面的活動槽中，所述連接條固定安裝在彈性柱的下端，所述撥動軟板固定安裝在弧形固定板的上端，所述撥動軟板與連接條遠離轉動柱的一端相接。

本發明提供了一種高濃度有機廢水重金屬清理裝置。具備以下有益效果：

(1)、該高濃度有機廢水重金屬清理裝置，設置攪動機構和收集機構，將高濃度有機廢水中的重金屬收集，避免了廢水中的重金屬在裝置中發生下沉，難以清除，對裝置的清理效率產生影響。

(2)、該高濃度有機廢水重金屬清理裝置，受彈簧的作用，弧形固定板往復在固定筒的內側活動，弧形固定板往復活動時不斷攪動固定筒內側的有機廢水，使有機廢水中的重金屬材料隨波動的水不斷活動，避免了重金屬材料在裝置內側發生下沉，影響裝置對重金屬材料的處理效率。

(3)、該高濃度有機廢水重金屬清理裝置，弧形固定板往復活動時，開口處不斷涌入重金屬材料，重金屬材料活動至開口處時，受傾斜的開口的作用，向收集盒內掉落，進而被收集盒內側的活動磁柱吸附，使重金屬材料被有效收集。

(4)、該高濃度有機廢水重金屬清理裝置，弧形固定板在離心力的作用下與固定筒內壁貼近時，撥動軟板與固定筒內壁接觸，對弧形固定板的活動速度減緩，避免了弧形固定板在高速活動下與固定筒的內壁產生碰撞，造成固定筒及攪動機構的損壞。

(5)、該高濃度有機廢水重金屬清理裝置，弧形固定板受彈簧彈性回復力向轉動柱處活動時，連接條受彈性柱的作用拉動撥動軟板不斷擺動，擺動的撥動軟板不斷向外側撥動有機廢水，加強了攪動件的攪動效果，并將撥動軟板與弧形固定板之間夾雜的重金屬材料抖落，避免了撥動件處重金屬材料堆積，影響裝置的清理效率。

（發明人：呂群相）
