公布日：2023.08.22

申請日：2023.06.05

分類號：C02F1/44(2023.01)I;B01D65/02(2006.01)I

摘要

本發明公開了一種外置式超濾膜疏通裝置，所述疏通裝置包括疏通器本體、疏通器手柄、空心鋼管、手電鉆、進水快接和微型鉆頭，所述疏通裝置利用手電鉆帶動微型鉆頭對堵塞膜孔污泥進行旋轉切削，高壓水從進水快接處進入疏通器本體內部，并進一步通過不銹鋼管表面的數個小孔進入不銹鋼管內部，最終從微型鉆頭處噴出。用于將切削下來的污泥沖刷出來，所述疏通裝置還設置有機械密封和止推環，防止疏通器本身漏水，防止不銹鋼管串動。

權利要求書

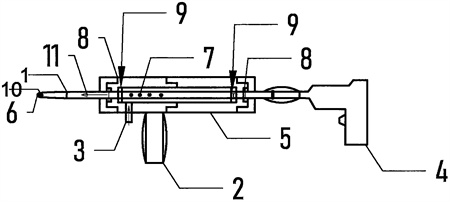

1.一種外置式超濾膜疏通裝置，所述疏通裝置包括疏通器本體(5)、疏通器手柄(2)、空心鋼管(1)、手電鉆(4)、高壓進水快接(3)和微型鉆頭(6)，所述疏通器本體(5)內部具有密封的腔室，所述空心鋼管(1)貫穿疏通器本體與疏通器本體(5)同軸安裝，所述空心鋼管(3)貫穿疏通本體(5)處安裝有機械密封(8)，在所述機械密封(8)的動環端設置有止推環(9)；所述空心鋼管(3)突出疏通器本體(5)的前部末端設置有一個微型鉆頭(6)，所述空心鋼管(3)上還設置有沖洗出水孔(10)，所述沖洗出水孔(10)位于所述微型鉆頭(6)后方；所述疏通器本體(5)上還設置有一個高壓水進水快接(3)，所述高壓水進水快接(3)用于將高壓水流引入疏通器本體內部，位于所述疏通器本體(3)內部的空心鋼管(3)上設置有一個或多個進水孔(7)；所述空心鋼管突出所述疏通器本體(5)的后端與所述手電鉆(4)固定連接。

2.如權利要求所述的外置式超濾膜疏通裝置，其特征在于：所述疏通器本體由三段構成，三段的端面由密封圈進行密封。

3.如權利要求1所述的外置式超濾膜疏通裝置，其特征在于：所述微型鉆頭(6)的鉆頭直徑為3mm，空心鋼管(3)的直徑6毫米。

4.如權利要求1所述的外置式超濾膜疏通裝置，其特征在于：所述空心鋼管(3)與微型鉆頭(6)的連接處設置有倒角。

發明內容

為了解決現有技術中的上述問題，本發明提供了一種外置式超濾膜疏通裝置，所述疏通裝置包括疏通器本體(5)、疏通器手柄(2)、空心鋼管(1)、手電鉆(4)、高壓進水快接(3)和微型鉆頭(6)，所述疏通器本體(5)內部具有密封的腔室，疏通器本體由三段構成，三段的端面均具有密封圈，三段通過內外絲裝置旋緊后構成疏通器本體(5)，所述空心鋼管(1)貫穿疏通器本體與疏通器本體同軸安裝，所述空心鋼管貫穿疏通本體處安裝有機械密封(8)，在所述機械密封(8)的動環端設置有止推環(9)；所述空心鋼管突出疏通器本體的前部末端設置有一個微型鉆頭(6)，所述空心鋼管上還設置有沖洗出水孔(10)，所述沖洗出水孔位于所述微型鉆頭(6)后方；所述疏通器本體上還設置有一個高壓水進水快接(3)，所述高壓水進水快接(3)用于將高壓水流引入疏通器本體內部，位于所述疏通器本體內部的空心鋼管上設置有一個或多個進水孔(7)；所述空心鋼管突出所述疏通器本體的后端與所述手電鉆(4)固定連接。其中微型鉆頭的鉆頭直徑為3mm，空心鋼管的直徑6毫米，空心鋼管(3)與微型鉆頭(6)的連接處設置有倒角。

本發明提供的疏通裝置利用手電鉆帶動空心鋼管轉動，進而帶動鋼管前端的微型鉆頭對阻塞物進行旋轉切削，可以高效地疏通外置式超濾膜，同時，本裝置設置了機械密封，可以防止疏通器本體漏水，止推環的設置還可以防止鋼管轉動過程中發生串動，是一種理想的疏通裝置。

（發明人：周純銘）
