公布日：2023.08.29
申請日：2023.02.02
分類號：C02F1/00(2023.01)I;C02F1/74(2023.01)I;C02F11/122(2019.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種環保工程施工用淤泥污水運輸裝置，包括運輸箱、設置在運輸箱頂部的進料管以及設置在運輸箱側邊的出料管，所述運輸箱的內部設置有處理倉和機動倉，且處理倉的內部設置有將處理倉分隔成過濾倉和儲存倉的隔板，所述隔板上開設有縫隙。本發明通過滾輪在轉動時能夠使錐形塊進行轉動，由于隔板與錐形塊之間具有縫隙，污泥內部的水能夠從縫隙中流進儲存倉的內部，而污泥則能夠停留在過濾倉的內部，錐形塊上設置有刷毛，刷毛能夠對污泥進行阻擋，使得只有水能夠從縫隙處流出，且錐形塊的轉動還能夠時卡在刷毛之間的污泥塊能夠被甩出去，避免堵塞縫隙，使得污泥與水能夠被有效的分離，分離效果好，無需使用電力設備，節能環保。
權利要求書

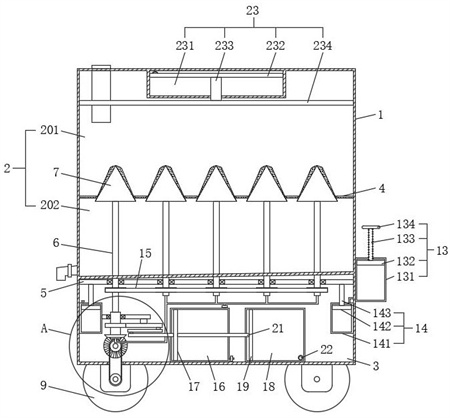

1.一種環保工程施工用淤泥污水運輸裝置，包括運輸箱（1）、設置在運輸箱（1）頂部的進料管以及設置在運輸箱（1）側邊的出料管，其特征在于，所述運輸箱（1）的內部設置有處理倉（2）和機動倉（3），且處理倉（2）的內部設置有將處理倉（2）分隔成過濾倉（201）和儲存倉（202）的隔板（4），所述隔板（4）上開設有縫隙（401）；所述機動倉（3）的內側壁上滑動連接有滑動板（5），且滑動板（5）上轉動連接有至少五根貫穿滑動板（5）上下兩端的轉桿（6），且轉桿（6）的一端延伸至儲存倉（202）的內部并固定連接有用于對淤泥污水進行過濾分離的分離組件（7），五根所述轉桿（6）的外部通過第二聯動組件（15）聯動，所述滑動板（5）的底部設置有用于對滑動板（5）進行上下移動的被動組件（14），所述運輸箱（1）的一側設置有用于對被動組件（14）進行控制的調節組件（13）；所述機動倉（3）的內底端設置有第三固定箱（16）和第四固定箱（18），所述第三固定箱（16）的內部設置有第三活塞（17），所述第四固定箱（18）的內部設置有第四活塞（19），所述第三活塞（17）和第四活塞（19）之間通過連接桿（21）連接，所述過濾倉（201）的內頂端設置有用于對淤泥污水進行下壓的按壓組件（23），所述機動倉（3）內部位于第三固定箱（16）的一側設置有用于對第三活塞（17）進行驅動的從動組件（12）以及用于驅動從動組件（12）的驅動組件（11），所述第三固定箱（16）的內部設置有末端分別與五根轉桿（6）內部連通的連接管（20）。
2.根據權利要求1所述的一種環保工程施工用淤泥污水運輸裝置，其特征在于：所述被動組件（14）包括設置在運輸箱（1）內側壁的第二固定箱（141）以及設置在第二固定箱（141）內部的第二活塞（142），所述第二活塞（142）的頂部設置有貫穿第二固定箱（141）上方并與滑動板（5）的底部固定連接的支桿（143）。
3.根據權利要求2所述的一種環保工程施工用淤泥污水運輸裝置，其特征在于：所述調節組件（13）包括設置在運輸箱（1）一側的第一固定箱（131）以及將第一固定箱（131）與第二固定箱（141）連通的軟管，所述第一固定箱（131）的內部設置有第一活塞（132），所述第一活塞（132）的頂部通過軸承轉動連接有貫穿至第一固定箱（131）上方的螺紋桿（133），且螺紋桿（133）與第一固定箱（131）的連接處通過螺紋配合，所述螺紋桿（133）的頂部設置有把手（134）。
4.根據權利要求1所述的一種環保工程施工用淤泥污水運輸裝置，其特征在于：所述分離組件（7）包括與轉桿（6）一端連接的錐形塊（701），且錐形塊（701）的表面設置有刷毛（702）和通孔（703）。
5.根據權利要求1所述的一種環保工程施工用淤泥污水運輸裝置，其特征在于：所述驅動組件（11）包括與機動倉（3）的內壁轉動連接的轉軸（111）以及固定在第二固定箱（141）側壁上的固定板（113），所述轉軸（111）上套接有第一錐形齒輪（112），所述固定板（113）上通過軸承轉動連接有套筒（114），且套筒（114）上套接有第一齒輪（115）以及與第一錐形齒輪（112）嚙合的第二錐形齒輪（116）。
6.根據權利要求5所述的一種環保工程施工用淤泥污水運輸裝置，其特征在于：所述運輸箱（1）底部的四角處皆設置有固定塊（8），且固定塊（8）上通過轉動軸轉動連接有滾輪（9），其中一根所述轉動軸上通過第一聯動組件（10）與轉軸（111）聯動，所述第一聯動組件（10）包括分別套接在轉動軸上和轉軸（111）上的套接齒輪以及用于傳動連接兩個套接齒輪的皮帶，第二聯動組件（15）包括分別套接在五根轉桿（6）上的套接齒輪以及用于傳動連接五個套接齒輪的皮帶。
7.根據權利要求6所述的一種環保工程施工用淤泥污水運輸裝置，其特征在于：所述從動組件（12）包括轉動連接在固定板（113）底部一端的第二齒輪（121），且第二齒輪（121）與第一齒輪（115）嚙合，所述第二齒輪（121）底面的外沿處鉸接有鉸接桿（122），且鉸接桿（122）的一端鉸接有移動桿（123），且移動桿（123）的末端與第三活塞（17）連接。
8.根據權利要求5所述的一種環保工程施工用淤泥污水運輸裝置，其特征在于：其中一根所述轉桿（6）的底端貫穿至套筒（114）的內部并設置有有第一環形齒牙（24），所述套筒（114）的內壁上設置有與第一環形齒牙（24）嚙合的第二環形齒牙（25）。
9.根據權利要求1所述的一種環保工程施工用淤泥污水運輸裝置，其特征在于：所述按壓組件（23）包括設置在運輸箱（1）內頂端的按壓箱（231）以及位于按壓箱（231）下方并與運輸箱（1）內側壁緊密貼合的下壓板（234），所述按壓箱（231）的內部設置有第五活塞（232），且第五活塞（232）的底端設置有貫穿至按壓箱（231）底部并與下壓板（234）頂部連接的下壓桿（233），所述按壓箱（231）內部設置有末端與第四固定箱（18）內部連通的管道（22）。
發明內容
本發明的目的在于提供一種環保工程施工用淤泥污水運輸裝置以解決上述背景技術中提出淤泥污水無法分類的問題。
為實現上述目的，本發明提供如下技術方案：一種環保工程施工用淤泥污水運輸裝置，包括運輸箱、設置在運輸箱頂部的進料管以及設置在運輸箱側邊的出料管，所述運輸箱的內部設置有處理倉和機動倉，且處理倉的內部設置有將處理倉分隔成過濾倉和儲存倉的隔板，所述隔板上開設有縫隙；所述機動倉的內側壁上滑動連接有滑動板，且滑動板上轉動連接有至少五根貫穿滑動板上下兩端的轉桿，且轉桿的一端延伸至儲存倉的內部并固定連接有用于對淤泥污水進行過濾分離的分離組件，五根所述轉桿的外部通過第二聯動組件聯動，所述滑動板的底部設置有用于對滑動板進行上下移動的被動組件，所述運輸箱的一側設置有用于對被動組件進行控制的調節組件；所述機動倉的內底端設置有第三固定箱和第四固定箱，所述第三固定箱的內部設置有第三活塞，所述第四固定箱的內部設置有第四活塞，所述第三活塞和第四活塞之間通過連接桿連接，所述過濾倉的內頂端設置有用于對淤泥污水進行下壓的按壓組件，所述機動倉內部位于第三固定箱的一側設置有用于對第三活塞進行驅動的從動組件以及用于驅動從動組件的驅動組件，所述第三固定箱的內部設置有末端分別與五根轉桿內部連通的連接管。
優選地，所述被動組件包括設置在運輸箱內側壁的第二固定箱以及設置在第二固定箱內部的第二活塞，所述第二活塞的頂部設置有貫穿第二固定箱上方并與滑動板的底部固定連接的支桿。
優選地，所述調節組件包括設置在運輸箱一側的第一固定箱以及將第一固定箱與第二固定箱連通的軟管，所述第一固定箱的內部設置有第一活塞，所述第一活塞的頂部通過軸承轉動連接有貫穿至第一固定箱上方的螺紋桿，且螺紋桿與第一固定箱的連接處通過螺紋配合，所述螺紋桿的頂部設置有把手。
優選地，所述分離組件包括與轉桿一端連接的錐形塊，且錐形塊的表面設置有刷毛和通孔。
優選地，所述驅動組件包括與機動倉的內壁轉動連接的轉軸以及固定在第二固定箱側壁上的固定板，所述轉軸上套接有第一錐形齒輪，所述固定板上通過軸承轉動連接有套筒，且套筒上套接有第一齒輪以及與第一錐形齒輪嚙合的第二錐形齒輪。
優選地，所述運輸箱底部的四角處皆設置有固定塊，且固定塊上通過轉動軸轉動連接有滾輪，其中一根所述轉動軸上通過第一聯動組件與轉軸聯動，所述第一聯動組件包括分別套接在轉動軸上和轉軸上的套接齒輪以及用于傳動連接兩個套接齒輪的皮帶，第二聯動組件包括分別套接在五根轉桿上的套接齒輪以及用于傳動連接五個套接齒輪的皮帶。
優選地，所述從動組件包括轉動連接在固定板底部一端的第二齒輪，且第二齒輪與第一齒輪嚙合，所述第二齒輪底面的外沿處鉸接有鉸接桿，且鉸接桿的一端鉸接有移動桿，且移動桿的末端與第三活塞連接。
優選地，其中一根所述轉桿的底端貫穿至套筒的內部并設置有有第一環形齒牙，所述套筒的內壁上設置有與第一環形齒牙嚙合的第二環形齒牙。
優選地，所述按壓組件包括設置在運輸箱內頂端的按壓箱以及位于按壓箱下方并與運輸箱內側壁緊密貼合的下壓板，所述按壓箱的內部設置有第五活塞，且第五活塞的底端設置有貫穿至按壓箱底部并與下壓板頂部連接的下壓桿，所述按壓箱內部設置有末端與第四固定箱內部連通的管道。
與現有技術相比，本發明的有益效果是：本發明通過設置的滾輪在轉動時能夠在第一聯動組件的作用下帶動第一錐形齒輪進行轉動，由于第一錐形齒輪與第二錐形齒輪嚙合，因而第二錐形齒輪也能夠進行轉動，第二錐形齒輪帶動套筒進行轉動，套筒帶動與其配合的轉桿轉動，在第二聯動組件的作用下，其中一根轉桿的轉動能夠使得其余的轉桿進行同步轉動，繼而使得轉桿上的錐形塊進行轉動，當污泥與水在過濾倉的內部時，由于隔板與錐形塊之間具有縫隙，污泥內部的水能夠從縫隙中流進儲存倉的內部，而污泥則能夠停留在過濾倉的內部，錐形塊上設置有刷毛，刷毛能夠對污泥進行相應的阻擋，使得只有水能夠從縫隙處流出，且錐形塊的轉動還能夠時卡在刷毛之間的污泥塊能夠被甩出去，避免堵塞縫隙，使得污泥與水能夠被有效的分離，分離效果好，利用滾輪自身的轉動即可實現污泥與水的有效分離，無需使用電力設備，節能環保，響應了國家均能環保的號召；本發明通過設置的套筒轉動時還能夠使第一齒輪進行轉動，由于第一齒輪與第二齒輪嚙合，因而第二齒輪也能夠進行轉動，在鉸接桿的作用下，移動桿能夠進行往復運動，進而使得第三活塞、連接桿和第四活塞能夠進行往復運動，當第三活塞朝向第四活塞方向運動時，能夠使得第三固定箱內部的空氣能夠通過連接管、轉桿進入到錐形塊的內部，最后空氣從通孔處噴出，進而對污水進行曝氣，能夠對污水中能夠的有機物進行氧化作用，使得污水能夠被有效的凈化，處理效果更好；本發明當第四活塞朝遠離第三活塞的方向運動時，能夠使得第四固定箱內部的空氣或油液通過管道進入到按壓箱的內部，進而使得第五活塞能夠向下運動，第五活塞帶動下壓桿和下壓板向下運動，下壓板的向下運動能夠對過濾倉的內部施加一定的壓力，使得過濾倉內部的污泥與水更容易被分離出來，污泥中的水更容易通過縫隙流進儲存倉的內部，使用更方便；本發明通過旋轉螺紋桿，能夠使得第一活塞向下運動并使其下方空間內的空氣或油液能夠通過軟管進入到第二固定箱的內部，進而使得第二活塞帶動支桿進行下降，進而使得滑動板向下運動，反之，反方向旋轉螺紋桿，則能夠使滑動板向上運動，滑動板的上下運動能夠控制錐形塊與隔板之間縫隙的大小，進而對污泥水過濾時的過濾空隙進行適當性調整，使用效果好，可以滿足不同的過濾要求。
（發明人：袁靜;程培加）
