公布日：2023.10.10
申請日：2023.08.23
分類號：C02F1/04(2023.01)I;C02F1/08(2023.01)I
摘要
本發明公開了一種高鹽廢水污水處理裝置，包括：頂部成型有出汽端口且底部成型有出水端口的處理箱和至少一組蒸發單元，蒸發單元包括上表面沿傾斜方向等間距凹陷有若干個集水凹槽的傾斜的蒸發板、用于對蒸發板進行加熱的加熱機構、用于將污水引至相鄰下方蒸發單元中蒸發板傾斜上端的引流機構、用于將蒸發板上結晶物刮除的刮料機構和用于接收從蒸發板傾斜下端刮除的結晶物的接料機構，位于最上方蒸發板的上端設置有噴水管，刮料機構能將蒸發板上的結晶物刮除送至接料機構，由接料機構將刮除的結晶物排出，避免結晶物影響加熱機構的熱傳遞效率，蒸發板上凹陷有若干個集水凹槽，使得污水被分隔開，對污水進行分批處理，水分蒸發快，提高工作效率。
權利要求書

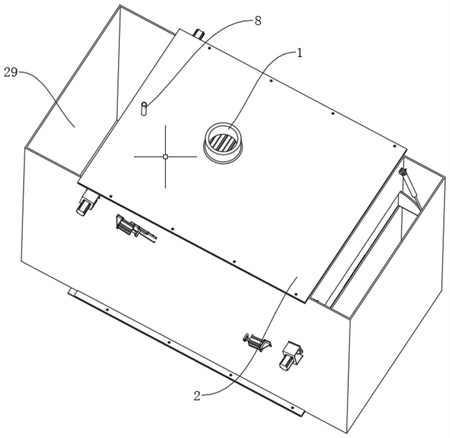

1.一種高鹽廢水污水處理裝置，其特征在于，包括：頂部成型有出汽端口(1)且底部成型有出水端口的處理箱(2)和至少一組設置在處理箱(2)內部的蒸發單元；所述蒸發單元包括呈傾斜狀且上表面沿傾斜方向等間距凹陷有若干個水平狀集水凹槽(3)的蒸發板(4)、固定設置在蒸發板(4)下表面且用于對蒸發板(4)進行加熱的加熱機構(5)、位于蒸發板(4)傾斜下端用于將污水引至相鄰下方蒸發單元中蒸發板(4)傾斜上端的引流機構(6)、安裝在處理箱(2)上用于將蒸發板(4)上結晶物刮除的刮料機構(9)和安裝在處理箱(2)側壁用于接收從蒸發板(4)傾斜下端刮除的結晶物的接料機構(7)，位于最上方蒸發板(4)的傾斜上端設置有噴水管(8)。
2.根據權利要求1所述的一種高鹽廢水污水處理裝置，其特征在于，所述刮料機構(9)包括若干組一一對應安裝在若干個集水凹槽(3)內的用于刮除集水凹槽(3)側壁結晶物的第一刮料構件、至少一組安裝在處理箱(2)內壁上用于帶動若干組第一刮料構件啟動的第一驅動構件、位于蒸發板(4)傾斜上端上方的總刮板(10)和至少一組安裝在處理箱(2)內壁上用于帶動總刮板(10)與蒸發板(4)上表面接觸且沿著傾斜方向與蒸發板(4)滑動接觸的第二驅動構件。
3.根據權利要求2所述的一種高鹽廢水污水處理裝置，其特征在于，所述第一刮料構件包括通過水平的鉸接軸安裝在集水凹槽(3)內且能轉動至與蒸發板(4)上表面齊平的分刮板(11)和與分刮板(11)固定連接且與第一驅動構件連接且與鉸接軸平行的導向栓(12)，所述集水凹槽(3)包括能與分刮板(11)貼合的直側壁和與鉸接軸同軸線設置且與分刮板(11)遠離鉸接軸一側貼合滑動接觸的弧形側壁。
4.根據權利要求3所述的一種高鹽廢水污水處理裝置，其特征在于，所述第一驅動構件包括長度方向與蒸發板(4)傾斜方向一致且沿自身長度方向與處理箱(2)內壁滑動連接的連接條(13)和固定安裝在處理箱(2)上且活塞桿與連接條(13)固定連接的第一氣缸(14)，所述連接條(13)上凹陷有若干個與若干組第一刮料構件一一對應的條形通槽(15)，所述導向栓(12)滑動穿過條形通槽(15)。
5.根據權利要求2所述的一種高鹽廢水污水處理裝置，其特征在于，所述第二驅動構件包括固定安裝在處理箱(2)側壁上且具有能沿蒸發板(4)傾斜方向滑動的滑塊的絲桿滑臺(16)、與滑塊豎直滑動的且與總刮板(10)固定連接的滑動件(17)和長度方向與蒸發板(4)傾斜方向一致且固定安裝在處理箱(2)上的條形滑座(18)，所述條形滑座(18)的傾斜上端延伸有傾斜度增大的延長部(19)，所述滑動件(17)上固定安裝有與條形滑座(18)滑動連接的滑輪(20)。
6.根據權利要求1所述的一種高鹽廢水污水處理裝置，其特征在于，所述引流機構(6)包括通過水平的第一轉軸安裝在處理箱(2)上且位于蒸發板(4)傾斜下端的頂部敞口的集水件(21)、至少一個與集水件(21)底部固定連通的導流管(22)、固定安裝在處理箱(2)側壁上且位于第一轉軸上方的能夠與集水件(21)遠離蒸發板(4)側壁接觸的限位件(23)和安裝在第一轉軸上用于推動集水件(21)頂部遠離蒸發板(4)上端轉動的扭簧(24)。
7.根據權利要求6所述的一種高鹽廢水污水處理裝置，其特征在于，所述接料機構(7)包括通過水平的第二轉軸安裝在處理箱(2)與蒸發板(4)下端相對側壁上的卸料板(25)和至少一個通過鉸接座安裝在處理箱(2)側壁上且活塞桿與卸料板(25)鉸接的第二氣缸(26)，所述處理箱(2)側壁與卸料板(25)對應的側壁上凹陷有能被卸料板(25)遮蓋的出料通槽，所述卸料板(25)的兩端均成型有與第二轉軸同軸線設置的且能滑動穿過出料通槽的弧形防掉部(27)，所述卸料板(25)上凸出有能與處理箱(2)內壁相抵觸的限位部(28)，所述卸料板(25)的上端旋轉至蒸發板(4)的下方以推動集水件(21)轉動。
8.根據權利要求1所述的一種高鹽廢水污水處理裝置，其特征在于，所述加熱機構(5)包括邊緣貼合固定安裝在蒸發板(4)下表面的密封件和導熱油，所述密封件和蒸發表下表面之間形成供導熱油容納的儲油空間，所述密封件上成型有進油端口和出油端口。
9.根據權利要求7所述的一種高鹽廢水污水處理裝置，其特征在于，所述處理箱(2)外壁上成型有出料通槽的外壁上固定安裝有U形板(29)，所述U形板(29)與處理箱(2)的外壁之間形成豎直的出料通道。
10.根據權利要求1所述的一種高鹽廢水污水處理裝置，其特征在于，所述蒸發板(4)的兩側均向上凸出有條形攔截部(30)。
發明內容
針對上述技術問題，本發明的目的是克服現有技術中蒸發器中鹽類結晶物不便進行清理的問題。
為了實現上述目的，本發明提供了一種高鹽廢水污水處理裝置，包括：頂部成型有出汽端口且底部成型有出水端口的處理箱和至少一組設置在處理箱內部的蒸發單元；
所述蒸發單元包括呈傾斜狀且上表面沿傾斜方向等間距凹陷有若干個水平狀集水凹槽的蒸發板、固定設置在蒸發板下表面且用于對蒸發板進行加熱的加熱機構、位于蒸發板傾斜下端用于將污水引至相鄰下方蒸發單元中蒸發板傾斜上端的引流機構、安裝在處理箱上用于將蒸發板上結晶物刮除的刮料機構和安裝在處理箱側壁用于接收從蒸發板傾斜下端刮除的結晶物的接料機構，位于最上方蒸發板的傾斜上端設置有噴水管。
優選地，所述刮料機構包括若干組一一對應安裝在若干個集水凹槽內的用于刮除集水凹槽側壁結晶物的第一刮料構件、至少一組安裝在處理箱內壁上用于帶動若干組第一刮料構件啟動的第一驅動構件、位于蒸發板傾斜上端上方的總刮板和至少一組安裝在處理箱內壁上用于帶動總刮板與蒸發板上表面接觸且沿著傾斜方向與蒸發板滑動接觸的第二驅動構件。
優選地，所述第一刮料構件包括通過水平的鉸接軸安裝在集水凹槽內且能轉動至與蒸發板上表面齊平的分刮板和與分刮板固定連接且與第一驅動構件連接且與鉸接軸平行的導向栓，所述集水凹槽包括能與分刮板貼合的直側壁和與鉸接軸同軸線設置且與分刮板遠離鉸接軸一側貼合滑動接觸的弧形側壁。
優選地，，所述第一驅動構件包括長度方向與蒸發板傾斜方向一致且沿自身長度方向與處理箱內壁滑動連接的連接條和固定安裝在處理箱上且活塞桿與連接條固定連接的第一氣缸，所述連接條上凹陷有若干個與若干組第一刮料構件一一對應的條形通槽，所述導向栓滑動穿過條形通槽。
優選地，所述第二驅動構件包括固定安裝在處理箱側壁上且具有能沿蒸發板傾斜方向滑動的滑塊的絲桿滑臺、與滑塊豎直滑動的且與總刮板固定連接的滑動件和長度方向與蒸發板傾斜方向一致且固定安裝在處理箱上的條形滑座，所述條形滑座的傾斜上端延伸有傾斜度增大的延長部，所述滑動件上固定安裝有與條形滑座滑動連接的滑輪。
優選地，所述引流機構包括通過水平的第一轉軸安裝在處理箱上且位于蒸發板傾斜下端的頂部敞口的集水件、至少一個與集水件底部固定連通的導流管、固定安裝在處理箱側壁上且位于第一轉軸上方的能夠與集水件遠離蒸發板側壁接觸的限位件和安裝在第一轉軸上用于推動集水件頂部遠離蒸發板上端轉動的扭簧。
優選地，所述接料機構包括通過水平的第二轉軸安裝在處理箱與蒸發板下端相對側壁上的卸料板和至少一個通過鉸接座安裝在處理箱側壁上且活塞桿與卸料板鉸接的第二氣缸，所述處理箱側壁與卸料板對應的側壁上凹陷有能被卸料板遮蓋的出料通槽，所述卸料板的兩端均成型有與第二轉軸同軸線設置的且能滑動穿過出料通槽的弧形防掉部，所述卸料板上凸出有能與處理箱內壁相抵觸的限位部，所述卸料板的上端旋轉至蒸發板的下方以推動集水件轉動。
優選地，所述加熱機構包括邊緣貼合固定安裝在蒸發板下表面的密封件和導熱油，所述密封件和蒸發表下表面之間形成供導熱油容納的儲油空間，所述密封件上成型有進油端口和出油端口。
優選地，所述處理箱外壁上成型有出料通槽的外壁上固定安裝有U形板，所述U形板與處理箱的外壁之間形成豎直的出料通道。
優選地，所述蒸發板的兩側均向上凸出有條形攔截部。
根據上述技術方案，本發明提供的一種高鹽廢水污水處理裝置，其相比現有技術的有益技術效果為：其一，刮料機構能夠將蒸發板上的結晶物刮除送至接料機構，由接料機構將刮除的結晶物排出，避免結晶物影響加熱機構的熱傳遞效率；
其二，蒸發板上凹陷有若干個集水凹槽，使得污水被分隔開，對污水進行分批處理，水分蒸發快，提高工作效率；
其三，設置多個蒸發單元時，能夠通過引流機構將污水引至相鄰的蒸發單元上。
（發明人：毛祥;趙楠;楊凌霞;王士雷）
