公布日：2024.03.26

申請日：2024.02.22

分類號：B01D21/24(2006.01)I;B01D21/06(2006.01)I

摘要

本發明涉及污水處理領域，具體涉及一種基于環境保護的污水處理池排泥裝置。一種基于環境保護的污水處理池排泥裝置包括擋板、刮板和分割組件，本機械裝置用于對污水處理池中的淤泥進行清理，將本裝置設置在水箱內部，靠近水箱側壁設置，使刮板與水箱相對兩側壁抵接，由于刮板上端設有可沿刮板高度方向滑動的擋板，在擋板下端一側接觸到淤泥時，使擋板的一側沿刮板高度方向滑動；在刮板沿水箱底部滑動時，擋板可根據兩側的淤泥量改變擋板的高度，通過化學方式處理后的污水，使雜質等進行沉淀后形成淤泥，經過本裝置進行清理，減少淤泥再次與水混合，避免造成處理后的水二次污染，同時提高對水污染環境的保護。

權利要求書

1.一種基于環境保護的污水處理池排泥裝置，其特征在于：包括：水箱，水箱具有水平的底板，底板上設有兩個間隔的滑道，底板一端設有上下貫穿底部的排泥口，排泥口通過抽泥管與外界連通；刮板，刮板垂直于水箱底板設置，刮板的兩端與水箱的兩個相對側壁抵接，刮板的下端設有兩個向下延伸的固定柱，固定柱可滑動地設置于滑道內，使刮板下端與水箱底板緊密接觸；擋板，擋板垂直于刮板設置，且擋板長度方向與刮板長度方向一致，擋板可沿刮板的高度方向滑動；分割組件，分割組件包括多個分割板，多個分割板沿刮板的側壁均勻設置，且多個分割板可沿刮板的長度方向滑動，每個分割板上端與擋板的下端面?zhèn)鲃舆B接，以在擋板沿刮板的高度方向滑動時，使分割板沿刮板的長度方向滑動；驅動裝置，驅動裝置用于驅動刮板沿滑道滑動；底板端部設有兩個積泥槽，兩個積泥槽關于水箱底板對稱設置，且設置在刮板前進的方向，每個積泥槽呈三角設置，且積泥槽的深度逐漸變化，排泥口設置于積泥槽的最低端；固定柱外側套設有限位件，限位件可轉動地且可滑動地套設于固定柱的外側；滑道與積泥槽連通，且滑道與積泥槽連通處設有限位槽，刮板與擋板之間設置有調節機構，在刮板刮動淤泥時，調節機構能夠調整限位件旋轉的角度，使單獨一個限位件移動至限位槽內；調節機構包括傳動組件和第一調節組件；傳動組件包括第一傳動桿和第二傳動桿，第一傳動桿可伸縮地設置，第一傳動桿一端可轉動地連接于刮板下部一端，第一傳動桿另一端可轉動地連接于擋板一端，使第一傳動桿傾斜設置；第二傳動桿可伸縮地設置，第二傳動桿的一端可轉動地連接于刮板，且處于遠離第一傳動桿與刮板連接的一端，第二傳動桿另一端可轉動地連接于擋板，且處于遠離第一傳動桿與擋板連接的另一端，且第二傳動桿與第一傳動桿中部交叉；第一調節組件用于根據第二傳動桿與第一傳動桿交叉點的變化調整限位件的轉動；第一調節組件包括第一調節桿、第二調節桿和調節塊；調節塊可沿刮板長度方向滑動設置，調節塊上設有伸縮套，伸縮套下端沿調節塊上下滑動設置，伸縮套上端設有兩個球接孔，球接孔內設有球接套，第一傳動桿與第二傳動桿可滑動地設置于球接套內；第一調節桿與第二調節桿結構相同，第一調節桿與第二調節桿可伸縮設置，第一調節桿與第二調節桿分別固定設置于調節塊兩側，且分別與限位件連接，以在調節塊滑動時，使限位件發生轉動；調節機構還包括中部調節板和端部調節板，端部調節板設置有兩個，兩個端部調節板可上下滑動地設置于刮板兩端；中部調節板設有多個，中部調節板下端可上下滑動地設置于刮板中部，多個中部調節板相互抵接，且處于兩端的中部調節板與端部調節板接觸，中部調節板上端可沿?fù)醢彘L度方向滑動地連接于擋板下端；限位件可伸縮設置，限位件套設于固定柱的外側，限位件的下端設有凸起，限位件上端固定設有觸發塊，第一調節桿和第二調節桿分別與兩個觸發塊連接；第一調節桿與第二調節桿內部設有第一彈性件，在調節塊偏離初始位置時，第一彈性件總具有驅使調節塊恢復至初始位置的趨勢；限位槽開設有凹槽，且兩個限位槽的凹槽交錯設置，以在限位件轉動時，使刮板一端的限位件進入限位槽內；分割板上端固定設置有鉸接塊，鉸接塊上端設有連接桿，連接桿可轉動設置于鉸接塊；擋板下端設有多個第二固定桿，每個第二固定桿與一個連接桿滑動連接，且第二固定桿與連接桿的連接處設有第二彈性件，在擋板傾斜時，第二彈性件總有驅使分割板沿刮板向刮板高的一端滑動的趨勢。

2.根據權利要求1所述的一種基于環境保護的污水處理池排泥裝置，其特征在于：兩個端部調節板的兩個側壁上具有向上延伸的限位桿，限位桿上設有左右貫穿的長槽，長槽沿豎直方向延伸；擋板的前后兩端設有開口相互遠離的第一滑槽，第一滑槽內設有可沿第一滑槽前后移動的第一滑塊，且第一滑塊處于第一滑槽外的一端可上下滑動的設置于長槽內，且第一滑槽內設有第三彈性件，第三彈性件具有驅使第一滑塊沿第一滑槽向第一滑槽外滑動或具有驅使第一滑塊沿第一滑槽向第一滑槽外滑動的趨勢。

3.根據權利要求1所述的一種基于環境保護的污水處理池排泥裝置，其特征在于：擋板的側壁設有兩個傾斜板，兩個傾斜板可沿?fù)醢彘L度方向滑動地設置，且傾斜板與擋板的傾斜角度為鈍角。

4.根據權利要求1所述的一種基于環境保護的污水處理池排泥裝置，其特征在于：驅動裝置包括驅動塊、驅動桿和動力源，驅動塊固定連接于刮板，驅動塊上開設有開口向上的驅動槽，驅動桿豎直設置，驅動桿的下端可轉動且可沿刮板長度方向滑動地設置于驅動槽內；動力源用于帶動驅動桿在水箱內滑動。

發明內容

本發明提供一種基于環境保護的污水處理池排泥裝置，以解決現有的清淤機械易對水質的造成二次污染的問題。

本發明的一種基于環境保護的污水處理池排泥裝置采用如下技術方案：

一種基于環境保護的污水處理池排泥裝置，包括水箱、刮板、擋板、分割組件和驅動裝置。

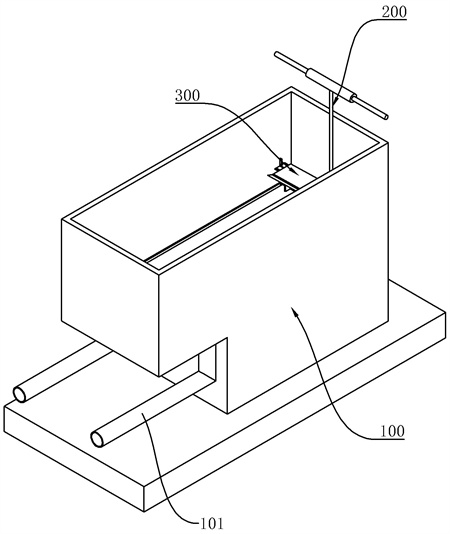

水箱具有水平的底板，底板上設有兩個間隔的滑道，底板一端設有上下貫穿底部的排泥口，排泥口通過抽泥管與外界連通；刮板垂直于水箱底板設置，刮板的兩端與水箱的兩個相對側壁抵接，刮板的下端設有兩個向下延伸的固定柱，固定柱可滑動地設置于滑道內，使刮板下端與水箱底板緊密接觸；擋板垂直于刮板設置，且擋板長度方向與刮板長度方向一致，擋板可沿刮板的高度方向滑動；分割組件包括多個分割板，多個分割板沿刮板的側壁均勻設置，且多個分割板可沿刮板的長度方向滑動，每個分割板上端與擋板的下端面?zhèn)鲃舆B接，以在擋板沿刮板的高度方向滑動時，使分割板沿刮板的長度方向滑動；驅動裝置用于驅動刮板沿滑道滑動。

進一步地，底板端部設有兩個積泥槽，兩個積泥槽關于水箱底板對稱設置，且設置在刮板前進的方向，每個積泥槽呈三角設置，且積泥槽的深度逐漸變化，排泥口設置于積泥槽的最低端；固定柱外側套設有限位件，限位件可轉動地且可滑動地套設于固定柱的外側；滑道與積泥槽連通，且滑道與積泥槽連通處設有限位槽，刮板與擋板之間設置有調節機構，在刮板刮動淤泥時，調節機構能夠調整限位件旋轉的角度，使單獨一個限位件移動至限位槽內。

進一步地，調節機構包括傳動組件和第一調節組件；傳動組件包括第一傳動桿和第二傳動桿，第一傳動桿可伸縮地設置，第一傳動桿一端可轉動地連接于刮板下部一端，第一傳動桿另一端可轉動地連接于擋板一端，使第一傳動桿傾斜設置；第二傳動桿可伸縮地設置，第二傳動桿的一端可轉動地連接于刮板，且處于遠離第一傳動桿與刮板連接的一端，第二傳動桿另一端可轉動地連接于擋板，且處于遠離第一傳動桿與擋板連接的另一端，且第二傳動桿與第一傳動桿中部交叉；第一調節組件用于根據第二傳動桿與第一傳動桿交叉點的變化調整限位件的轉動。

進一步地，第一調節組件包括第一調節桿、第二調節桿和調節塊；調節塊可沿刮板長度方向滑動設置，調節塊上設有伸縮套，伸縮套下端沿調節塊上下滑動設置，伸縮套上端設有兩個球接孔，球接孔內設有球接套，第一傳動桿與第二傳動桿可滑動地設置于球接套內；第一調節桿與第二調節桿結構相同，第一調節桿與第二調節桿可伸縮設置，第一調節桿與第二調節桿分別固定設置于調節塊兩側，且分別與限位件連接，以在調節塊滑動時，使限位件發生轉動。

進一步地，調節機構還包括中部調節板和端部調節板，端部調節板設置有兩個，兩個端部調節板可上下滑動地設置于刮板兩端；中部調節板設有多個，中部調節板下端可上下滑動地設置于刮板中部，多個中部調節板相互抵接，且處于兩端的中部調節板與端部調節板接觸，中部調節板上端可沿?fù)醢彘L度方向滑動地連接于擋板下端。

進一步地，限位件可伸縮設置，限位件套設于固定柱的外側，限位件的下端設有凸起，限位件上端固定設有觸發塊，第一調節桿和第二調節桿分別與兩個觸發塊連接；第一調節桿與第二調節桿內部設有第一彈性件，在調節塊偏離初始位置時，第一彈性件總具有驅使調節塊恢復至初始位置的趨勢；限位槽開設有凹槽，且兩個限位槽的凹槽交錯設置，以在限位件轉動時，使刮板一端的限位件進入限位槽內。

進一步地，分割板上端固定設置有鉸接塊，鉸接塊上端設有連接桿，連接桿可轉動設置于鉸接塊；擋板下端設有多個第二固定桿，每個第二固定桿與一個連接桿滑動連接，且第二固定桿與連接桿的連接處設有第二彈性件，在擋板傾斜時，第二彈性件總有驅使分割板沿刮板向刮板高的一端滑動的趨勢。

進一步地，兩個端部調節板的兩個側壁上具有向上延伸的限位桿，限位桿上設有左右貫穿的長槽；擋板的前后兩端設有開口相互遠離的第一滑槽，第一滑槽內設有可沿第一滑槽移動的第一滑塊，且第一滑塊處于第一滑槽外的一端可滑動的設置于長槽內，且第一滑槽內設有第三彈性件，第三彈性件具有驅使第一滑塊沿第一滑槽向第一滑槽外滑動或具有驅使第一滑塊沿第一滑槽向第一滑槽外滑動的趨勢。

進一步地，擋板的側壁設有兩個傾斜板，兩個傾斜板可沿?fù)醢彘L度方向滑動地設置，且傾斜板與擋板的傾斜角度為鈍角。

進一步地，驅動裝置包括驅動塊、驅動桿和動力源，驅動塊固定連接于刮板，驅動塊上開設有開口向上的驅動槽，驅動桿豎直設置，驅動桿的下端可轉動且可沿刮板長度方向滑動地設置于驅動槽內；動力源用于帶動驅動桿在水箱內滑動。

本發明的有益效果是：本發明的一種基于環境保護的污水處理池排泥裝置包括擋板、刮板和分割組件，將本裝置設置在水箱內部，靠近水箱側壁設置，使刮板與水箱相對的兩側壁抵接，啟動驅動裝置，在驅動裝置的驅動下，促使刮板沿第一滑槽滑動，由于刮板上端設有可沿刮板高度方向滑動的擋板，在擋板下端一側接觸到淤泥時，使擋板的一側沿刮板高度方向滑動；在刮板沿水箱底部滑動時，擋板可根據兩側的淤泥量改變擋板的高度，減少淤泥在擋板上端滑動，進而降低因處理淤泥時造成水質的二次污染，同時提高對水污染環境的保護。

進一步地，在刮板沿水箱清理淤泥前進的方向設有分割組件，分割組件可將待清理的淤泥進行分割處理，使刮板在進行推動淤泥時，減少淤泥對擋板的阻力，同時提高本清淤機械裝置清理淤泥的效率。

（發明人：宋青松;田明;王珊;朱衛立;徐敏華;李盈;赫江蘭;陳沼游;杜鳳;鐘永明）
