公布日：2024.03.26
申請日：2024.01.29
分類號：C02F7/00(2006.01)I;C02F3/02(2023.01)I;C02F3/34(2023.01)I
摘要
一種應用于污水處理的水中充氧曝氣器，包括電機、曝氣管、軸承座、底板、進氣管，還具有數據采集機構和提示機構、轉動供氣機構、數據傳輸機構；電機一側的轉軸安裝有負壓葉片、密封殼，密封殼側端和進氣管下端安裝在一起；電機、軸承座安裝在底板兩側上；轉動供氣機構包括筒體和至少兩只軸承并和電機、軸承座、曝氣管安裝在一起；數據采集機構包括磁鐵和發電線圈、檢測電路、數據接收單元、數據分析單元，磁鐵安裝在電機轉軸另一側外，檢測電路、數據傳輸機構和提示機構安裝在電控箱內。本發明電機實現節能基礎上、也實現了更好散熱效果；能為污水全方位提供空氣，提高了污水的處理效果；保證了整體設備穩定可靠工作。
權利要求書

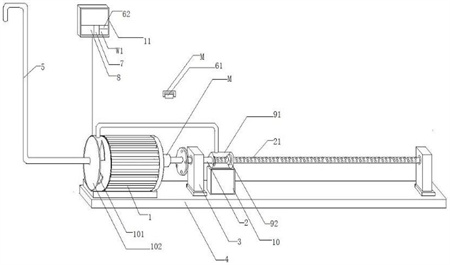

1.一種應用于污水處理的水中充氧曝氣器，包括電機、曝氣管、軸承座、底板、進氣管，其特征在于，還具有數據采集機構和提示機構、轉動供氣機構、數據傳輸機構；所述電機的轉軸兩側端分別位于其殼體兩端外，電機一側的轉軸安裝有負壓葉片，電機的殼體一側外安裝有密封殼，密封殼側端和進氣管下端安裝在一起；所述電機安裝在底板的一側上且底板安裝在污水處理池內，軸承座至少有兩套，兩套軸承座下端分別安裝在底板兩側上；所述轉動供氣機構包括筒體和至少兩只軸承，兩只軸承的外圈分別安裝在筒體的內側兩端，筒體下端安裝在底板上；所述曝氣管一側中部分別轉動安裝在其中一套軸承座的軸承內圈、轉動機構的兩只軸承的內圈內，曝氣管一側和電機的另一側轉軸安裝在一起，曝氣管另一側安裝在另一套軸承座的軸承內圈內；所述曝氣管表面分布有若干曝氣孔；所述數據采集機構包括磁鐵和發電線圈、檢測電路、數據接收單元、數據分析單元，磁鐵安裝在電機轉軸另一側外，數據接收單元、數據分析單元是安裝在互聯網設備內的應用軟件；所述檢測電路、數據傳輸機構和提示機構安裝在電控箱內，提示機構及數據傳輸機構的信號輸入端和檢測電路的信號輸出端電性連接；所述數據接收單元能接收檢測電路檢測的電機轉軸轉速信號，數據分析單元能將轉速信號轉換為曝氣管輸出空氣流量的數據，在曝氣流量低于正常閾值時能生成報警信號提示管理人員。
2.根據權利要求1所述的一種應用于污水處理的水中充氧曝氣器，其特征在于，進氣管上端位于污水池上部外。
3.根據權利要求1所述的一種應用于污水處理的水中充氧曝氣器，其特征在于，發電線圈安裝在電機的殼體外側端且磁鐵位于線圈中空部位內，磁鐵外圈和發電線圈內側間隔距離。
4.根據權利要求1所述的一種應用于污水處理的水中充氧曝氣器，其特征在于，檢測電路包括電性連接的兩只電阻、整流橋堆、電容，并和發電線圈連接，發電線圈兩端和整流橋堆的電源輸入兩端分別連接，整流橋堆的正極電源輸出端和電容正極、第一只電阻一端連接，第一只電阻另一端和第二只電阻一端連接，第二只電阻另一端和整流橋堆的負極電源輸出端、電容負極連接。
5.根據權利要求1所述的一種應用于污水處理的水中充氧曝氣器，其特征在于，數據傳輸機構包括電性連接的單片機模塊和GPRS模塊，單片機模塊和GPRS模塊電源輸入兩端分別連接，單片機模塊的信號輸出端和GPRS模塊的信號輸入端連接。
6.根據權利要求1所述的一種應用于污水處理的水中充氧曝氣器，其特征在于，提示機構包括電性連接的可調電阻和電阻、三極管、訊響器、繼電器，可調電阻一端和第一只電阻一端、第二只電阻一端連接，第二只電阻另一端和和三極管基極連接，三極管集電極和繼電器負極電源輸入端連接，繼電器正極電源輸入端和控制電源輸入端連接，繼電器常開觸點端和訊響器正極電源輸入端連接，第一只電阻另一端和三極管發射極、訊響器負極電源輸入端連接。
7.根據權利要求1所述的一種應用于污水處理的水中充氧曝氣器，其特征在于，數據分析單元具有數據庫子單元，數據庫子單元內存有正常曝氣工況下電機的轉速數據，在數據低于閾值時生成屏幕文字和短信提示報警信號。
發明內容
為了克服現有充氧曝氣器由于結構所限，存在如背景所述弊端，本發明提供了在相關機構共同作用下，能在節能基礎上實現更好的散熱效果，能通過360度轉動的曝氣管上曝氣孔輸出的空氣、為污水全方位提供空氣，提高了污水的處理效果，且遠端人員能實時基于監測曝氣的電機性能數據、掌握污水的曝氣情況，在出現曝氣異常情況時，不但能提示附近的工作人員，還能提示遠端工作人員及時進行維護，盡可能保證了整體設備穩定可靠工作的一種應用于污水處理的水中充氧曝氣器。
本發明解決其技術問題所采用的技術方案是：
一種應用于污水處理的水中充氧曝氣器，包括電機、曝氣管、軸承座、底板、進氣管，其特征在于，還具有數據采集機構和提示機構、轉動供氣機構、數據傳輸機構；所述電機的轉軸兩側端分別位于其殼體兩端外，電機一側的轉軸安裝有負壓葉片，電機的殼體一側外安裝有密封殼，密封殼側端和進氣管下端安裝在一起；所述電機安裝在底板的一側上且底板安裝在污水處理池內，軸承座至少有兩套，兩套軸承座下端分別安裝在底板兩側上；所述轉動供氣機構包括筒體和至少兩只軸承，兩只軸承的外圈分別安裝在筒體的內側兩端，筒體下端安裝在底板上；所述曝氣管一側中部分別轉動安裝在其中一套軸承座的軸承內圈、轉動機構的兩只軸承的內圈內，曝氣管一側和電機的另一側轉軸安裝在一起，曝氣管另一側安裝在另一套軸承座的軸承內圈內；所述曝氣管表面分布有若干曝氣孔；所述數據采集機構包括磁鐵和發電線圈、檢測電路、數據接收單元、數據分析單元，磁鐵安裝在電機轉軸另一側外，數據接收單元、數據分析單元是安裝在互聯網設備內的應用軟件；所述檢測電路、數據傳輸機構和提示機構安裝在電控箱內，提示機構及數據傳輸機構的信號輸入端和檢測電路的信號輸出端電性連接；所述數據接收單元能接收檢測電路檢測的電機轉軸轉速信號，數據分析單元能將轉速信號轉換為曝氣管輸出空氣流量的數據，在曝氣流量低于正常閾值時能生成報警信號提示管理人員。
進一步地，所述進氣管上端位于污水池上部外。
進一步地，所述發電線圈安裝在電機的殼體外側端且磁鐵位于線圈中空部位內，磁鐵外圈和發電線圈內側間隔距離。
進一步地，所述檢測電路包括電性連接的兩只電阻、整流橋堆、電容，并和發電線圈連接，發電線圈兩端和整流橋堆的電源輸入兩端分別連接，整流橋堆的正極電源輸出端和電容正極、第一只電阻一端連接，第一只電阻另一端和第二只電阻一端連接，第二只電阻另一端和整流橋堆的負極電源輸出端、電容負極連接。
進一步地，所述數據傳輸機構包括電性連接的單片機模塊和GPRS模塊，單片機模塊和GPRS模塊電源輸入兩端分別連接，單片機模塊的信號輸出端和GPRS模塊的信號輸入端連接。
進一步地，所述提示機構包括電性連接的可調電阻和電阻、三極管、訊響器、繼電器，可調電阻一端和第一只電阻一端、第二只電阻一端連接，第二只電阻另一端和和三極管基極連接，三極管集電極和繼電器負極電源輸入端連接，繼電器正極電源輸入端和控制電源輸入端連接，繼電器常開觸點端和訊響器正極電源輸入端連接，第一只電阻另一端和三極管發射極、訊響器負極電源輸入端連接。
進一步地，所述數據分析單元具有數據庫子單元，數據庫子單元內存有正常曝氣工況下電機的轉速數據，在數據低于閾值時生成屏幕文字和短信提示報警信號。
與現有技術相比本發明有益效果是：(1)本發明電機位于污水池內且通過污水進行散熱(特別的電機轉軸兩端能分別實現負壓抽入空氣和帶動曝氣管轉動，由于不需要兩臺電機分別驅動結構更緊湊、且節省了生產成本)，這樣，為電機實現節能基礎上、也實現了更好的散熱效果；(2)電機工作時帶動曝氣管360度轉動，曝氣孔輸出的空氣、能為污水全方位提供空氣，提高了污水的處理效果；(3)數據采集機構能實時采集電機的轉軸數據，相應的能基于電機性能掌握曝氣的數據、了解污水的曝氣情況，在出現曝氣異常情況時，不但能提示附近的工作人員，還能提示遠端工作人員及時進行維護，盡可能保證了整體設備穩定可靠工作。
（發明人：陳誼;高改玉）
