公布日：2023.10.10
申請日：2023.07.28
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/62(2023.01)N;B01D36/04(2006.01)N;C02F103/18(2006.01)N
摘要
本發明涉及鎂法脫硫廢水處理技術領域，尤其涉及一種鎂法脫硫廢水除鉈處理方法及系統。具體包括如下步驟：1)廢水預處理單元，2)廢水除鉈單元，3)回收單元。本發明解決了鎂法脫硫廢水中鎂離子與鉈離子的協同處理問題，鉈離子去除率最高達99％，處理后滿足各項標準。一體化沉淀裝置具有反應時間短、沉淀表面負荷高的特點，可縮小沉淀池的體積，提高絮凝效率。在預沉箱、一體化沉淀裝置、第一級高效沉淀裝置和第二級高效沉淀裝置后皆設置板框壓濾機，可對處理過程中可能產生的污染源采取全過程的收集與控制，避免了二次污染，妥善進行了固廢處置。
權利要求書
1.一種鎂法脫硫廢水除鉈處理方法，其特征在于，具體包括如下步驟：1)廢水預處理單元：鎂法脫硫廢水進入預沉箱沉淀，預沉箱上清液自流至廢水收集箱，廢水收集箱中的廢水經輸送泵送至一體化沉淀裝置，一體化沉淀裝置中投加絮凝劑，預沉箱和一體化沉淀裝置的底層污泥經污泥輸送泵排入板框壓濾機；2)廢水除鉈單元：一體化沉淀裝置的出水進入第一級高效沉淀裝置，第一級高效沉淀裝置中加入堿液、除鉈劑及絮凝劑，第一級高效沉淀裝置的上清液進入第二級高效沉淀裝置，第二級高效沉淀裝置內加入除鉈劑及絮凝劑，進行深度脫鉈處理；第二級高效沉淀裝置出水進入中間水箱，中間水箱中的清水經水泵送至細砂過濾器，細砂過濾器過濾后的出水進入清水箱，清水箱出水經水泵送至污水處理廠；第一級高效沉淀裝置和第二級高效沉淀裝置的底層污泥經輸送泵排入污泥濃縮罐，污泥濃縮罐內的污泥經提升泵送至板框壓濾機；3)回收單元：地面排水和細砂過濾器反洗排水排至回收水池，回收水泵將回收水池中的廢水送至預沉箱。
2.根據權利要求1所述的一種鎂法脫硫廢水除鉈處理方法，其特征在于，所述步驟1)廢水預處理單元涉及的過程是物理沉淀過程，鎂法脫硫廢水在預沉箱的沉淀時間為2小時以上。
3.根據權利要求1所述的一種鎂法脫硫廢水除鉈處理方法，其特征在于，所述步驟2)加入堿液是調節pH為8.5～9，除鉈劑投加量依據第一級高效沉淀裝置進口流量和進口鉈離子含量調節，深度除鉈劑投加量依據第二級高效沉淀裝置進口流量調節。
4.一種權利要求1所述鎂法脫硫廢水除鉈處理方法所用系統，其特征在于，包括預沉箱、廢水收集箱、一體化沉淀裝置、回收水池、細砂過濾器、第一級高效沉淀裝置、第二級高效沉淀裝置、清水箱、板框壓濾機與污泥濃縮罐；鎂法脫硫廢水管道與預沉箱入口相連，預沉箱出口、廢水收集箱、一體化沉淀裝置、第一級高效沉淀裝置、第二級高效沉淀裝置與細砂過濾器依次管道相連；細砂過濾器出口與回收水池入口管道相連，回收水池出口與預沉箱入口管道相連，細砂過濾器出口與清水箱管道相連，清水箱與污水處理廠管道相連；預沉箱出口、一體化沉淀裝置出口與板框壓濾機管道相連，第一級高效沉淀裝置、第二級高效沉淀裝置出口與污泥濃縮罐管道相連，污泥濃縮罐與板框壓濾機管道相連。
5.根據權利要求4所述的鎂法脫硫廢水除鉈處理系統，其特征在于，還包括輸送泵，輸送泵安裝在廢水收集箱與一體化沉淀裝置相連的管道上。
6.根據權利要求4所述的鎂法脫硫廢水除鉈處理系統，其特征在于，還包括污泥輸送泵，污泥輸送泵安裝在預沉箱出口、一體化沉淀裝置出口與板框壓濾機相連的管道上。
7.根據權利要求4所述的鎂法脫硫廢水除鉈處理系統，其特征在于，還包括提升泵，提升泵安裝在污泥濃縮罐與板框壓濾機相連的管道上。
發明內容
為了克服現有技術的不足，本發明提供一種鎂法脫硫廢水除鉈處理方法及系統。解決鎂法脫硫廢水中鎂離子與鉈離子的協同處理問題，是完整的工業實踐可用的方法及系統。
為了達到上述目的，本發明采用以下技術方案實現：

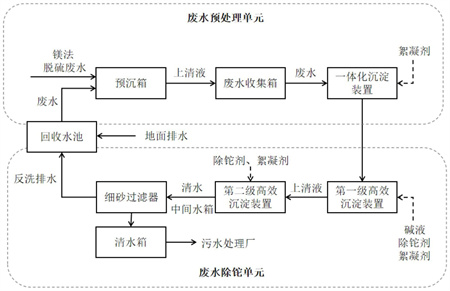

一種鎂法脫硫廢水除鉈處理方法，具體包括如下步驟：
1)廢水預處理單元：
鎂法脫硫廢水進入預沉箱沉淀，預沉箱上清液自流至廢水收集箱，廢水收集箱中的廢水經輸送泵送至一體化沉淀裝置，一體化沉淀裝置中投加絮凝劑，預沉箱和一體化沉淀裝置的底層污泥經污泥輸送泵排入板框壓濾機。
廢水預處理單元涉及的過程是物理沉淀過程，鎂法脫硫廢水在預沉箱的沉淀時間為2小時以上。
2)廢水除鉈單元：
一體化沉淀裝置的出水進入第一級高效沉淀裝置，第一級高效沉淀裝置中加入堿液、除鉈劑及絮凝劑，第一級高效沉淀裝置的上清液進入第二級高效沉淀裝置，第二級高效沉淀裝置內加入除鉈劑及絮凝劑，進行深度脫鉈處理。
第二級高效沉淀裝置出水進入中間水箱，中間水箱中的清水經水泵送至細砂過濾器，細砂過濾器過濾后的出水進入清水箱，清水箱出水經水泵送至污水處理廠。
第一級高效沉淀裝置和第二級高效沉淀裝置的底層污泥經輸送泵排入污泥濃縮罐，污泥濃縮罐內的污泥經提升泵送至板框壓濾機。
加入堿液是調節pH為8.5～9，除鉈劑投加量依據第一級高效沉淀裝置進口流量和進口鉈離子含量調節，深度除鉈劑投加量依據第二級高效沉淀裝置進口流量調節。
3)回收單元：地面排水和細砂過濾器反洗排水排至回收水池，回收水泵將回收水池中的廢水送至預沉箱。
一種鎂法脫硫廢水除鉈處理系統，包括預沉箱、廢水收集箱、一體化沉淀裝置、回收水池、細砂過濾器、第一級高效沉淀裝置、第二級高效沉淀裝置、清水箱、板框壓濾機與污泥濃縮罐。
鎂法脫硫廢水管道與預沉箱入口相連，預沉箱出口、廢水收集箱、一體化沉淀裝置、第一級高效沉淀裝置、第二級高效沉淀裝置與細砂過濾器依次管道相連。
細砂過濾器出口與回收水池入口管道相連，回收水池出口與預沉箱入口管道相連，細砂過濾器出口與清水箱管道相連，清水箱與污水處理廠管道相連。
預沉箱出口、一體化沉淀裝置出口與板框壓濾機管道相連，第一級高效沉淀裝置、第二級高效沉淀裝置出口與污泥濃縮罐管道相連，污泥濃縮罐與板框壓濾機管道相連。
還包括輸送泵，輸送泵安裝在廢水收集箱與一體化沉淀裝置相連的管道上。
還包括污泥輸送泵，污泥輸送泵安裝在預沉箱出口、一體化沉淀裝置出口與板框壓濾機相連的管道上。
還包括提升泵，提升泵安裝在污泥濃縮罐與板框壓濾機相連的管道上。
與現有方法相比，本發明的有益效果是：
1、本發明解決了鎂法脫硫廢水中鎂離子與鉈離子的協同處理問題，鉈離子去除率最高達99％，處理后滿足《鋼鐵工業水污染物排放標準》(GB13456-2012)中間排放標準(車間或生產設施廢水排放口)和《鋼鐵工業水污染排放標準》(DB32/3431-2018)。
2、本發明其中的關鍵設備一體化沉淀裝置具有反應時間短、沉淀表面負荷高的特點，可縮小沉淀池的體積，提高絮凝效率。
3、本發明在預沉箱、一體化沉淀裝置、第一級高效沉淀裝置和第二級高效沉淀裝置后皆設置板框壓濾機，可對處理過程中可能產生的污染源采取全過程的收集與控制，避免了二次污染，妥善進行了固廢處置。
（發明人：曹琬;張奇;高丕強;葛程程;梁松）
