公布日：2023.09.12

申請日：2023.06.15

分類號：F23G7/00(2006.01)I;F23G5/04(2006.01)I;F23G5/14(2006.01)I;F23G5/44(2006.01)I;F23G5/46(2006.01)I;F23J15/04(2006.01)I;F23J15/06(2006.01)I

摘要

本發明提出一種污泥干化焚燒煙氣循環裝置，包括污泥輸送裝置、焚燒處理裝置、干化循環裝置、洗滌塔、冷卻裝置，其特征在于：所述污泥輸送裝置的污泥輸出口與焚燒處理裝置的污泥輸入口連接，污泥輸送裝置的干化煙氣輸出口與洗滌塔的干化煙氣輸入口連接，洗滌塔的干化煙氣輸出口通過干化循環裝置與焚燒處理裝置連接，洗滌塔的出液口設有冷卻裝置，在干化循環裝置處設置旁路的主風風機，將循環的干化氣體輸入至焚燒器中，平衡了可燃或可爆氣體的濃度，大大降低了高溫換熱器過載爆炸的隱患，同時可以輔助焚燒器燃燒，提高干化氣體的利用率，降低生產成本。

權利要求書

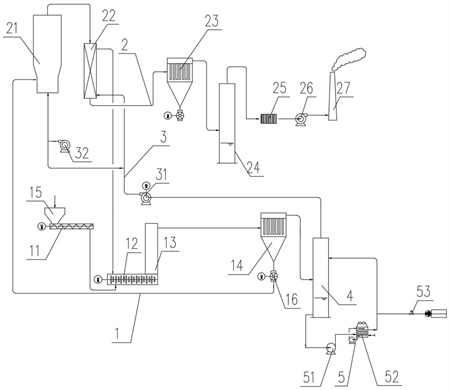

1.一種污泥干化焚燒煙氣循環裝置，包括污泥輸送裝置(1)、焚燒處理裝置(2)、干化循環裝置(3)、洗滌塔(4)、冷卻裝置(5)，其特征在于：所述污泥輸送裝置(1)的污泥輸出口與焚燒處理裝置(2)的污泥輸入口連接，污泥輸送裝置(1)的干化煙氣輸出口與洗滌塔(4)的干化煙氣輸入口連接，洗滌塔(4)的干化煙氣輸出口通過干化循環裝置(3)與焚燒處理裝置(2)連接，洗滌塔(4)的出液口設有冷卻裝置(5)。

2.如權利要求1所述的污泥干化焚燒煙氣循環裝置，其特征在于：所述污泥輸送裝置(1)包括污泥輸送機(11)、污泥旋轉干燥機(12)、干燥塔(13)、第一布袋除塵器(14)，污泥輸送機(11)上方設有污泥接口(15)，用于承接外部污泥，污泥輸送機(11)的污泥輸出口與污泥旋轉干燥機(12)的污泥輸入口連接，污泥旋轉干燥機(12)的污泥輸出口與干燥塔(13)的污泥輸入口連接，干燥塔(13)的污泥輸出口與第一布袋除塵器(14)的污泥輸入口連接，第一布袋除塵器(14)的下方設有第一液冷給料機(16)，用于定量將固液分離后的污泥輸出至焚燒處理裝置(2)，同時起到氣封作用。

3.如權利要求1所述的污泥干化焚燒煙氣循環裝置，其特征在于：所述焚燒處理裝置(2)包括焚燒器(21)、高溫換熱器(22)、第二布袋除塵器(23)、脫硫塔(24)、活性炭箱(25)、焚燒引風機(26)、煙囪(27)，第一液冷給料機(16)的污泥輸出口與焚燒器(21)的污泥輸入口連接，焚燒器(21)的焚燒煙氣輸出口與高溫換熱器(22)的焚燒煙氣輸入口連接，高溫換熱器(22)的焚燒煙氣輸出口與第二布袋除塵器(23)的焚燒煙氣輸入口連接，第二布袋除塵器(23)的焚燒煙氣輸出口與脫硫塔(24)的焚燒煙氣輸入口連接，脫硫塔(24)的焚燒煙氣輸出口與活性炭箱(25)的焚燒煙氣輸入口連接，活性炭箱(25)的焚燒煙氣輸出口與焚燒引風機(26)的焚燒煙氣輸入口連接，焚燒引風機(26)的焚燒煙氣輸出口與煙囪(27)連接。

4.如權利要求1所述的污泥干化焚燒煙氣循環裝置，其特征在于：所述干化循環裝置(3)包括干化循環引風機(31)，洗滌塔(4)的干化煙氣輸出口與干化循環引風機(31)的干化煙氣輸入口連接，干化循環引風機(31)的干化煙氣輸出口分別與高溫換熱器(22)的干化煙氣輸入口、焚燒器(21)的干化煙氣輸入口連接，高溫換熱器(22)的干化煙氣輸出口與污泥旋轉干燥機(12)的干化煙氣輸入口連接，使得干化煙氣與污泥旋轉干燥機(12)內的污泥進行接觸，便于污泥干燥。

5.如權利要求1所述的污泥干化焚燒煙氣循環裝置，其特征在于：所述干化循環引風機(31)的干化煙氣輸出口與焚燒器(21)的干化煙氣輸入口連接處設有主風風機(32)，用于將干化氣體吹入焚燒器(21)內。

6.如權利要求1所述的污泥干化焚燒煙氣循環裝置，其特征在于：所述冷卻裝置(5)包括第一水泵(51)、冷卻塔(52)，洗滌塔(4)輸出端與第一水泵(51)輸入端連接，第一水泵(51)輸出端與冷卻塔(52)輸入端連接，冷卻塔(52)輸出端分別與洗滌塔(4)的輸入端、外部污水處理設備輸入端連接。

7.如權利要求6所述的污泥干化焚燒煙氣循環裝置，其特征在于：冷卻塔(52)輸出端與外部污水處理設備連接處設有排污閥(53)，當洗滌塔(4)內水達到排放水量時，排污閥(53)打開，冷卻塔(52)內水排出至外部污水處理設備。

8.如權利要求2所述的污泥干化焚燒煙氣循環裝置，其特征在于：所述污泥輸送機(11)、污泥旋轉干燥機(12)均為螺旋結構的給料機。

發明內容

有鑒于此，為了解決現有的高溫換熱器在氣體過載后極易發生爆炸，爆炸后整個裝置無法正常運行，降低生產效率的問題，本發明提出一種污泥干化焚燒煙氣循環裝置，包括污泥輸送裝置1、焚燒處理裝置2、干化循環裝置3、洗滌塔4、冷卻裝置5，其特征在于：所述污泥輸送裝置1的污泥輸出口與焚燒處理裝置2的污泥輸入口連接，污泥輸送裝置1的干化煙氣輸出口與洗滌塔4的干化煙氣輸入口連接，洗滌塔4的干化煙氣輸出口通過干化循環裝置3與焚燒處理裝置2連接，洗滌塔4的出液口設有冷卻裝置5，在干化循環裝置3處設置旁路的主風風機32，將循環的干化氣體輸入至焚燒器21中，平衡了可燃或可爆氣體的濃度，大大降低了高溫換熱器22過載爆炸的隱患，同時可以輔助焚燒器21燃燒，提高干化氣體的利用率，降低生產成本。

一種污泥干化焚燒煙氣循環裝置，包括污泥輸送裝置1、焚燒處理裝置2、干化循環裝置3、洗滌塔4、冷卻裝置5，其特征在于：所述污泥輸送裝置1的污泥輸出口與焚燒處理裝置2的污泥輸入口連接，污泥輸送裝置1的干化煙氣輸出口與洗滌塔4的干化煙氣輸入口連接，洗滌塔4的干化煙氣輸出口通過干化循環裝置3與焚燒處理裝置2連接，洗滌塔4的出液口設有冷卻裝置5。

進一步的，所述污泥輸送裝置1包括污泥輸送機11、污泥旋轉干燥機12、干燥塔13、第一布袋除塵器14，污泥輸送機11上方設有污泥接口15，用于承接外部污泥，污泥輸送機11的污泥輸出口與污泥旋轉干燥機12的污泥輸入口連接，污泥旋轉干燥機12的污泥輸出口與干燥塔13的污泥輸入口連接，干燥塔13的污泥輸出口與第一布袋除塵器14的污泥輸入口連接，第一布袋除塵器14的下方設有第一液冷給料機16，用于定量將固液分離后的污泥輸出至焚燒處理裝置2，同時起到氣封作用。

進一步的，所述焚燒處理裝置2包括焚燒器21、高溫換熱器22、第二布袋除塵器23、脫硫塔24、活性炭箱25、焚燒引風機26、煙囪27，第一液冷給料機16的污泥輸出口與焚燒器21的污泥輸入口連接，焚燒器21的焚燒煙氣輸出口與高溫換熱器22的焚燒煙氣輸入口連接，高溫換熱器22的焚燒煙氣輸出口與第二布袋除塵器23的焚燒煙氣輸入口連接，第二布袋除塵器23的焚燒煙氣輸出口與脫硫塔24的焚燒煙氣輸入口連接，脫硫塔24的焚燒煙氣輸出口與活性炭箱25的焚燒煙氣輸入口連接，活性炭箱25的焚燒煙氣輸出口與焚燒引風機26的焚燒煙氣輸入口連接，焚燒引風機26的焚燒煙氣輸出口與煙囪27連接。

進一步的，所述干化循環裝置3包括干化循環引風機31，洗滌塔4的干化煙氣輸出口與干化循環引風機31的干化煙氣輸入口連接，干化循環引風機31的干化煙氣輸出口分別與高溫換熱器22的干化煙氣輸入口、焚燒器21的干化煙氣輸入口連接，高溫換熱器22的干化煙氣輸出口與污泥旋轉干燥機12的干化煙氣輸入口連接，使得干化煙氣與污泥旋轉干燥機12內的污泥進行接觸，便于污泥干燥。

進一步的，所述干化循環引風機31的干化煙氣輸出口與焚燒器21的干化煙氣輸入口連接處設有主風風機32，用于將干化氣體吹入焚燒器21內。

進一步的，所述冷卻裝置5包括第一水泵51、冷卻塔52，洗滌塔4輸出端與第一水泵51輸入端連接，第一水泵51輸出端與冷卻塔52輸入端連接，冷卻塔52輸出端分別與洗滌塔4的輸入端、外部污水處理設備輸入端連接。

進一步的，冷卻塔52輸出端與外部污水處理設備連接處設有排污閥53，當洗滌塔4內水達到排放水量時，排污閥53打開，冷卻塔52內水排出至外部污水處理設備。

進一步的，所述污泥輸送機11、污泥旋轉干燥機12均為螺旋結構的給料機。

本發明的有益效果：本發明提出一種污泥干化焚燒煙氣循環裝置，包括污泥輸送裝置1、焚燒處理裝置2、干化循環裝置3、洗滌塔4、冷卻裝置5，其特征在于：所述污泥輸送裝置1的污泥輸出口與焚燒處理裝置2的污泥輸入口連接，污泥輸送裝置1的干化煙氣輸出口與洗滌塔4的干化煙氣輸入口連接，洗滌塔4的干化煙氣輸出口通過干化循環裝置3與焚燒處理裝置2連接，洗滌塔4的出液口設有冷卻裝置5，在干化循環裝置3處設置旁路的主風風機32，將循環的干化氣體輸入至焚燒器21中，平衡了可燃或可爆氣體的濃度，大大降低了高溫換熱器22過載爆炸的隱患，同時可以輔助焚燒器21燃燒，提高干化氣體的利用率，降低生產成本。

（發明人：王振軍;王佳子;劉奎）
