公布日：2023.09.12
申請日：2023.06.08
分類號：C02F3/28(2023.01)I;C02F11/04(2006.01)I
摘要
本發明屬于UASB反應器領域，具體地說是一種外源氫輔助UASB強化氫營養型甲烷化反應器，罐體底部設有曝氣裝置，曝氣裝置的上方附著有顆粒污泥，氫氣發生器與罐體底部開設的進氣口相連通，蠕動泵與罐體底部開設的進水口相連通；沼氣收集裝置包括集氣裝置及三相分離器，三相分離器安裝于罐體內的上部，集氣裝置與罐體頂部開設的出氣口相連通，罐體頂部還開設有出水口；罐體上開設有取樣口。本發明的污水和氫氣發生器產生的氫氣經曝氣裝置后，對反應層的顆粒污泥進形沖擊，氫氣、水、顆粒污泥充分混合，使得污水、氫氣、顆粒污泥三者的接觸面積和嗜氫產甲烷菌的菌群數量因此得到提高，從而增加形成甲烷的轉化效率。
權利要求書

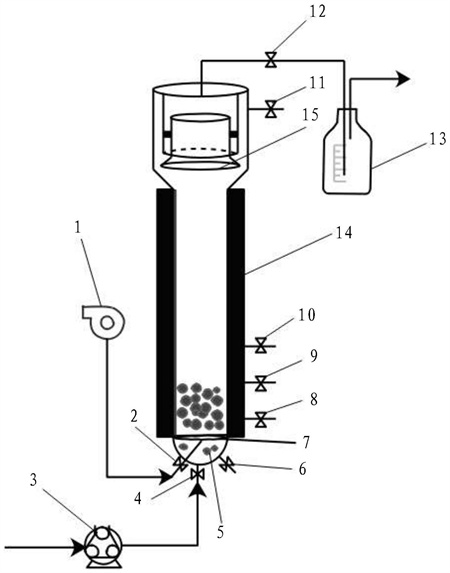

1.一種外源氫輔助UASB強化氫營養型甲烷化反應器，其特征在于：包括氫氣發生器(1)、蠕動泵(3)、曝氣裝置(7)、沼氣收集裝置及罐體(14)，其中罐體(14)底部設有曝氣裝置(7)，所述曝氣裝置(7)的上方附著有顆粒污泥(5)，所述氫氣發生器(1)與罐體(14)底部開設的進氣口(2)相連通，所述蠕動泵(3)與罐體(14)底部開設的進水口(4)相連通；所述沼氣收集裝置包括集氣裝置(13)及三相分離器(15)，所述三相分離器(15)安裝于罐體(14)內的上部，所述集氣裝置(13)與罐體(14)頂部開設的出氣口(12)相連通，所述罐體(14)頂部還開設有出水口(11)；所述罐體(14)上開設有取樣口。
2.根據權利要求1所述的外源氫輔助UASB強化氫營養型甲烷化反應器，其特征在于：所述罐體(14)的底部為半球形，所述曝氣裝置(7)位于半球形的頂部。
3.根據權利要求2所述的外源氫輔助UASB強化氫營養型甲烷化反應器，其特征在于：所述進水口(4)位于半球形的底部。
4.根據權利要求2所述的外源氫輔助UASB強化氫營養型甲烷化反應器，其特征在于：所述罐體(14)的底部還開設有排泥口(6)，所述排泥口(6)位于半球形的底部。
5.根據權利要求1所述的外源氫輔助UASB強化氫營養型甲烷化反應器，其特征在于：所述曝氣裝置(7)為開設有多個通孔(16)的曝氣盤。
6.根據權利要求1所述的外源氫輔助UASB強化氫營養型甲烷化反應器，其特征在于：所述出水口(11)及出氣口(12)均位于三相分離器(15)的上方。
7.根據權利要求1所述的外源氫輔助UASB強化氫營養型甲烷化反應器，其特征在于：所述三相分離器(15)下方的罐體(14)為縮徑結構。
8.根據權利要求1所述的外源氫輔助UASB強化氫營養型甲烷化反應器，其特征在于：所述取樣口為多個，沿所述罐體(14)高度方向設置。
發明內容
為了解決傳統厭氧發酵產甲烷過程中甲烷含量低的沼氣不純，厭氧顆粒污泥與進水接觸不充分等問題，本發明的目的在于提供一種外源氫輔助UASB強化氫營養型甲烷化反應器。
本發明的目的是通過以下技術方案來實現的：
本發明包括氫氣發生器、蠕動泵、曝氣裝置、沼氣收集裝置及罐體，其中罐體底部設有曝氣裝置，所述曝氣裝置的上方附著有顆粒污泥，所述氫氣發生器與罐體底部開設的進氣口相連通，所述蠕動泵與罐體底部開設的進水口相連通；所述沼氣收集裝置包括集氣裝置及三相分離器，所述三相分離器安裝于罐體內的上部，所述集氣裝置與罐體頂部開設的出氣口相連通，所述罐體頂部還開設有出水口；所述罐體上開設有取樣口。
其中：所述罐體的底部為半球形，所述曝氣裝置位于半球形的頂部。
所述進水口位于半球形的底部。
所述罐體的底部還開設有排泥口，所述排泥口位于半球形的底部。
所述曝氣裝置為開設有多個通孔的曝氣盤。
所述出水口及出氣口均位于三相分離器的上方。
所述三相分離器下方的罐體為縮徑結構。
所述取樣口為多個，沿所述罐體高度方向設置。
本發明的優點與積極效果為：
本發明在罐體內的底部半球形處設置了曝氣裝置，污水和氫氣發生器產生的氫氣經曝氣裝置后，對反應層的顆粒污泥進形沖擊，氫氣、水、顆粒污泥充分混合，使得污水、氫氣、顆粒污泥三者的接觸面積和嗜氫產甲烷菌的菌群數量因此得到提高，從而增加形成甲烷的轉化效率。
