公布日：2024.04.05

申請日：2023.03.03

分類號：E02B15/10(2006.01)I;F03B13/00(2006.01)I;F03B3/12(2006.01)I;B07C5/36(2006.01)I;B07C5/38(2006.01)I

摘要

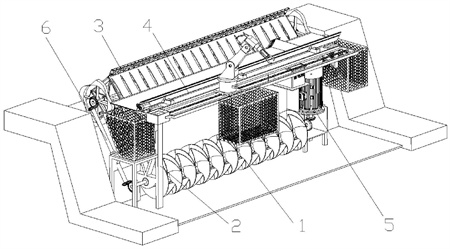

本發明涉及一種污水渠智能清污及發電系統，包括葉輪、機架、污水懸浮物攔截系統、污水懸浮物分揀系統以及發電系統，葉輪設置在所述機架下方，污水懸浮物攔截系統設置在機架上方，葉輪的轉軸一端通過傳動件連接所述污水懸浮物攔截系統，葉輪的轉軸另一端連接所述發電系統，污水懸浮物分揀系統并行設置于所述污水懸浮物攔截系統一側的所述機架上。葉輪旋轉為污水懸浮物攔截系統提供動力，所述污水懸浮物攔截系統將污水渠里的懸浮物收集起來，并向所述污水懸浮物分揀系統進行運輸，以將污水懸浮物進行分類處理，通過污水懸浮物攔截系統和葉輪的設置，還可以使污水充分曝氣，氧化處理效率高；通過微生物附著單元，可以提高污水處理的效果。

權利要求書

1.一種污水渠智能清污及發電系統，其特征在于:包括葉輪、機架、污水懸浮物攔截系統、污水懸浮物分揀系統以及發電系統，所述葉輪設置在所述機架下方，所述污水懸浮物攔截系統設置在所述機架上方，所述葉輪的轉軸一端通過傳動件連接所述污水懸浮物攔截系統，所述葉輪的轉軸另一端連接所述發電系統，所述污水懸浮物分揀系統并行設置于所述污水懸浮物攔截系統一側的所述機架上，所述機架設置在污水渠中。

2.根據權利要求1所述的一種污水渠智能清污及發電系統，其特征在于：所述污水懸浮物攔截系統包括滾筒和活動曝氣攔網，所述滾筒上設置有一個或多個活動曝氣攔網，所述活動曝氣攔網與所述滾筒鉸接，且所述活動曝氣攔網可向所述滾筒運動方向一側傾倒，所述滾筒垂直于污水渠的水流方向設置于所述機架上，且所述滾筒部分浸泡于污水渠的水面以下，所述活動曝氣攔網跟隨所述滾筒做圓周運動，將所述滾筒一側的污水懸浮物打撈上來，污水懸浮物跟隨所述活動曝氣攔網一同運動到所述滾筒另一側。

3.根據權利要求2所述的一種污水渠智能清污及發電系統，其特征在于：所述滾筒的橫截面為方形，且方形的每個角位置均設有一個所述活動曝氣攔網，所述滾筒或/和活動曝氣攔網上設置有微生物附著單元，所述活動曝氣攔網頂部向傾倒方向進行折彎，所述活動曝氣攔網與所述滾筒鉸接處向背離所述滾筒運動方向一側設置有限位條，所述活動曝氣攔網上設置有彈簧緩沖棒，所述活動曝氣攔網上設置有多個過水孔，所述滾筒上設置有多個過水條，所述滾筒的兩端設置有弧形凸板，所述弧形凸板抵接并驅動收集板隨著所述弧形凸板的輪廓進行移動。

4.根據權利要求1所述的一種污水渠智能清污及發電系統，其特征在于：所述污水懸浮物分揀系統包括收集板、刮板、收集箱、機械手和回收箱，所述刮板活動設置于所述收集板上，所述收集板兩端設置有所述收集箱，所述機械手和所述回收箱設置于所述收集板一側。

5.根據權利要求4所述的一種污水渠智能清污及發電系統，其特征在于：所述收集板遠離污水懸浮物攔截系統一側設置有擋板，所述擋板上設置有絲桿，所述刮板通過螺紋孔螺紋連接所述絲桿，所述絲桿由設置在所述擋板背面的正反轉電機驅動，所述擋板上還設置有光桿，所述刮板通過光孔連接所述光桿，所述刮板靠近污水懸浮物攔截系統一側設置有擋塊，所述擋塊上設置有若干排水孔，所述機械手通過直線導軌模組安裝于所述機架上。

6.根據權利要求5所述的一種污水渠智能清污及發電系統，其特征在于：所述收集板活動設置于機架上，所述擋板與所述機架之間設置有彈性連接件，可適應所述污水懸浮物攔截系統進行位置變化，所述彈性連接件包括彈簧盒、彈簧以及推子，所述彈簧盒設置在所述機架上，所述推子安裝于所述彈簧盒內，并伸出所述彈簧盒與所述擋板相抵接，所述彈簧設置在所述推子與所述彈簧盒之間。

7.根據權利要求1所述的一種污水渠智能清污及發電系統，其特征在于：所述傳動件為雙頭錐齒輪桿，所述雙頭錐齒輪桿一端與所述葉輪的轉軸上的錐齒輪嚙合，另一端與所述污水懸浮物攔截系統的滾筒轉軸上的錐齒輪嚙合。

8.根據權利要求1所述的一種污水渠智能清污及發電系統，其特征在于：所述發電系統包括發電機和蓄電池，所述發電機安裝在所述支架上，所述發電機的轉軸與所述葉輪的轉軸通過一組錐齒輪連接，所述蓄電池設置在所述發電機一側，并電連接所述發電機。

9.根據權利要求1所述的一種污水渠智能清污及發電系統，其特征在于：所述葉輪由一個或多個葉輪單元組成，所述葉輪單元上環形整列分布有多個V形板。10.根據權利要求9所述的一種污水渠智能清污及發電系統，其特征在于：所述V形板上設置有漏孔。

發明內容

本發明提供一種污水渠智能清污及發電系統，以解決現有污水處理技術存在污水懸浮物難以有效處理、污水曝氣效果不好及微生物處理功能有限的問題。

為解決上述技術問題，本發明提供的一種污水渠智能清污及發電系統，包括葉輪、機架、污水懸浮物攔截系統、污水懸浮物分揀系統以及發電系統，所述葉輪設置在所述機架下方，所述污水懸浮物攔截系統設置在所述機架上方，所述葉輪的轉軸一端通過傳動件連接所述污水懸浮物攔截系統，所述葉輪的轉軸另一端連接所述發電系統，所述污水懸浮物分揀系統并行設置于所述污水懸浮物攔截系統一側的所述機架上，所述機架設置在污水渠中。

進一步地，所述污水懸浮物攔截系統包括滾筒和活動曝氣攔網，所述滾筒上設置有一個或多個活動曝氣攔網，所述活動曝氣攔網與所述滾筒鉸接，且所述活動曝氣攔網可向所述滾筒運動方向一側傾倒，所述滾筒垂直于污水渠的水流方向設置于所述機架上，且所述滾筒部分浸泡于污水渠的水面以下，所述活動曝氣攔網跟隨所述滾筒做圓周運動，將所述滾筒一側的污水懸浮物打撈上來，污水懸浮物跟隨所述活動曝氣攔網一同運動到所述滾筒另一側。

進一步地，所述滾筒的橫截面為方形，且方形的每個角位置均設有一個所述活動曝氣攔網，所述滾筒或/和活動曝氣攔網上設置有微生物附著單元，所述活動曝氣攔網頂部向傾倒方向進行折彎，所述活動曝氣攔網與所述滾筒鉸接處向背離所述滾筒運動方向一側設置有限位條，所述活動曝氣攔網上設置有彈簧緩沖棒，所述活動曝氣攔網上設置有多個過水孔，所述滾筒上設置有多個過水條，所述滾筒的兩端設置有弧形凸板，所述弧形凸板抵接并驅動收集板隨著所述弧形凸板的輪廓進行移動。

進一步地，所述污水懸浮物分揀系統包括收集板、刮板、收集箱、機械手和回收箱，所述刮板活動設置于所述收集板上，所述收集板兩端設置有所述收集箱，所述機械手和所述回收箱設置于所述收集板一側。

進一步地，所述收集板遠離污水懸浮物攔截系統一側設置有擋板，所述擋板上設置有絲桿，所述刮板通過螺紋孔螺紋連接所述絲桿，所述絲桿由設置在所述擋板背面的正反轉電機驅動，所述擋板上還設置有光桿，所述刮板通過光孔連接所述光桿，所述刮板靠近污水懸浮物攔截系統一側設置有擋塊，所述擋塊上設置有若干排水孔，所述機械手通過直線導軌模組安裝于所述機架上。

進一步地，所述收集板活動設置于機架上，所述擋板與所述機架之間設置有彈性連接件，可適應所述污水懸浮物攔截系統進行位置變化，所述彈性連接件包括彈簧盒、彈簧以及推子，所述彈簧盒設置在所述機架上，所述推子安裝于所述彈簧盒內，并伸出所述彈簧盒與所述擋板相抵接，所述彈簧設置在所述推子與所述彈簧盒之間。

進一步地，所述傳動件為雙頭錐齒輪桿，所述雙頭錐齒輪桿一端與所述葉輪的轉軸上的錐齒輪嚙合，另一端與所述污水懸浮物攔截系統的滾筒轉軸上的錐齒輪嚙合。

進一步地，所述發電系統包括發電機和蓄電池，所述發電機安裝在所述支架上，所述發電機的轉軸與所述葉輪的轉軸通過一組錐齒輪連接，所述蓄電池設置在所述發電機一側，并電連接所述發電機。

進一步地，所述葉輪由一個或多個葉輪單元組成，所述葉輪單元上環形整列分布有多個V形板。

進一步地，所述V形板上設置有漏孔。

本發明的上述技術方案具有如下優點：由于污水渠里的水流具有動能，并帶動所述葉輪旋轉為污水懸浮物攔截系統提供動力，同時通過發電系統轉化為電能，使所述污水懸浮物攔截系統將污水渠里的懸浮垃圾收集起來，并向所述污水懸浮物分揀系統進行運輸，所述污水懸浮物分揀系統又將垃圾進行分類處理，實現了懸浮垃圾攔截和分揀的工作，降低了人工成本，且節能環保，通過污水懸浮物攔截系統和葉輪的設置，還可以使污水充分曝氣，氧化處理效率高；通過微生物附著單元，可以提高污水處理的效果，特別是凹陷或凸起的多孔結構，可便于微生物附著和對污水進行微生物處理。

（發明人：謝坤）
