公布日：2023.10.24

申請日：2023.09.19

分類號：C02F1/66(2023.01)I

摘要

本發明涉及廢水處理領域，具體公開了一種廢水的中和反應器，包括罐體；漂浮結構可活動設置在罐體的內部，漂浮結構上設有凹腔，漂浮結構的內部豎向間隔開設有第一腔室和第二腔室；隔板，固定設置在漂浮結構內部，第二腔室的內部設置有多個排藥管，透氣孔沿軸向間隔設置在排藥管的內壁；本發明的一種廢水的中和反應器，可將反應藥劑再次吹向排藥管的內部，以便于下次進行反應藥劑投放使用，透氣孔用于將排藥管內的反應藥劑和甲烷氣體分離，從而使得甲烷氣體進入到第二腔室并通過第三排氣孔排除至外部，實現了通過廢水反應程度調節對反應藥劑的投放，避免藥劑的浪費，從而節省廢水處理的經濟成本。

權利要求書

1.一種廢水的中和反應器，其特征在于，包括：罐體（10）；漂浮結構（30），可活動設置在罐體（10）的內部，漂浮結構（30）上設有凹腔（31），且凹腔（31）的開口朝向罐體（10）的底部，凹腔（31）用于收集廢水反應后的甲烷氣體，漂浮結構（30）的內部豎向間隔開設有第一腔室（34）和第二腔室（35）；隔板（33），固定設置在漂浮結構（30）內部，將第一腔室（34）和第二腔室（35）分隔開來，且第一腔室（34）用于盛放反應藥劑，第二腔室（35）的內部設置有多個排藥管（40），且排藥管（40）呈環形排布，排藥管（40）與第一腔室（34）相連通，以使第一腔室（34）對排藥管（40）內的反應藥劑進行補充；透氣孔（43），沿軸向間隔設置在排藥管（40）的內壁，以使排藥管（40）與第二腔室（35）相連通，透氣孔（43）可將排藥管40內的反應藥劑和甲烷氣體分離；第三排氣孔（71），間隔開設在漂浮結構（30）的外周側，且第三排氣孔（71）與第二腔室（35）相連通，用于將甲烷氣體排出；套管（51），可豎向滑動設置在漂浮結構（30）上，套管（51）具有第一狀態和第二狀態，當套管（51）處于第一狀態時，凹腔（31）與第一腔室（34）和排藥管（40）相連通，以使凹腔（31）內的甲烷氣體進入排藥管（40）內部將反應藥劑吹出，并且通過第一腔室（34）對排藥管（40）內的反應藥劑進行補充；當套管（51）處于第二狀態時，凹腔（31）與第一腔室（34）和排藥管（40）處于密閉狀態；所述罐體（10）的內部設置有支撐架（20），且支撐架（20）成十字交叉狀，并且支撐架（20）位于罐體（10）內靠近頂部位置，支撐架（20）交叉位置豎向設置有頂桿（21），且頂桿（21）的一端朝向罐體（10）的底部，罐體（10）的內部頂壁豎向安裝有多個固定桿（22）；所述漂浮結構（30）呈圓形凸臺狀，漂浮結構（30）上下具有兩個圓形體，并且上部的圓形體直徑小于下部的圓形體，且上下兩個圓形體之間具有擋板，并且漂浮結構（30）的外周側固定間隔設置有連接桿（37），連接桿（37）上開設有滑孔，且固定桿（22）貫穿于滑孔內，使得連接桿（37）與固定桿（22）滑動配合；所述凹腔（31）的內部固定設置有十字拖桿（32），十字拖桿（32）的中心位置開設有圓孔，圓孔用于使得甲烷氣體可始終能夠進入到套管（51）的內部，漂浮結構（30）內部豎向設有滑道（50），且滑道（50）呈圓形，并且滑道（50）上下貫通，滑道（50）底部延伸至凹腔（31）的內部，滑道（50）上豎向開設有滑槽（56），套管（51）豎向滑動設置在滑道（50）的內部，且套管（51）的頂部密封，套管（51）的底部設有開口，且開口朝向凹腔（31），并且套管（51）開口與凹腔（31）相連通，使得凹腔（31）內部的氣體可進入到套管（51）的內部；所述套管（51）的外周側間隔設置有第一氣孔（52），套管（51）的外周側間隔設置有第二氣孔（53），且第一氣孔（52）位于第二氣孔（53）的上方，并且第二氣孔（53）的孔徑大于第一氣孔（52），套管（51）的內部豎向設置有彈性件（55），套管（51）的外壁豎向設置有滑條（54），且滑條（54）可在滑槽（56）內滑動；所述滑道（50）的內壁開設有第一通孔（42）和第二通孔（41），且第二通孔（41）與排藥管（40）相連通，并且第一通孔（42）和第一氣孔（52）的孔徑大小一致，第二通孔（41）和第二氣孔（53）的孔徑大小一致；所述第二腔室（35）的內壁間隔開設有第二排氣孔（70），漂浮結構（30）的外周側開設有第三排氣孔（71），且第二排氣孔（70）與第三排氣孔（71）相連通，漂浮結構（30）的外周側軸向間隔設置有第一浮漂（60）和第二浮漂（61）。

2.根據權利要求1所述的一種廢水的中和反應器，其特征在于，所述罐體（10）的外周側上豎向開設有觀液口（11），用于觀察罐體（10）內部液體的反應程度和液位高度，罐體（10）的底部設置有多個支撐腿（12），罐體（10）的頂部安裝有注液口（14），將廢水通過注液口（14）灌注進罐體（10）的內部，罐體（10）的頂部安裝有排氣口（13），排氣口（13）用于將廢水反應后的甲烷氣體排出，罐體（10）的底部安裝有排水口（15）。

3.根據權利要求1所述的一種廢水的中和反應器，其特征在于，所述連接桿（37）內部開設有第二滑槽（83），第二滑槽（83）的內部滑動設置有插桿（82），且插桿（82）上設有斜面（84），固定桿（22）的外周側開設有卡槽（90）。

4.根據權利要求3所述的一種廢水的中和反應器，其特征在于，所述凹腔（31）的內部中心位置設置有漂浮板（80），漂浮板（80）的外周側鉸接間隔設置有第一連接桿（81），且第一連接桿（81）的一端鉸接設置有插桿（82）。

發明內容

本發明提供一種廢水的中和反應器，旨在解決相關技術中投放反應藥劑的量不能通過廢水反應程度進行調節，從而容易造成反應藥劑浪費，導致廢水處理的經濟成本增加。

本發明的一種廢水的中和反應器，包括：

罐體；

漂浮結構，可活動設置在罐體的內部，漂浮結構上設有凹腔，且凹腔的開口朝向罐體的底部，凹腔用于收集廢水反應后的甲烷氣體，漂浮結構的內部豎向間隔開設有第一腔室和第二腔室；

隔板，固定設置在漂浮結構內部，將第一腔室和第二腔室分隔開來，且第一腔室用于盛放反應藥劑，第二腔室的內部設置有多個排藥管，且排藥管呈環形排布，排藥管與第一腔室相連通，以使第一腔室對排藥管內的反應藥劑進行補充；

透氣孔，沿軸向間隔設置在排藥管的內壁，以使排藥管與第二腔室相連通，透氣孔可將排藥管內的反應藥劑和甲烷氣體分離；

第三排氣孔，間隔開設在漂浮結構的外周側，且第三排氣孔與第二腔室相連通，用于將甲烷氣體排出；

套管，可豎向滑動設置在漂浮結構上，套管具有第一狀態和第二狀態，當套管處于第一狀態時，凹腔與第一腔室和排藥管相連通，以使凹腔內的甲烷氣體進入排藥管內部將反應藥劑吹出，并且通過第一腔室對排藥管內的反應藥劑進行補充；當套管處于第二狀態時，凹腔與第一腔室和排藥管處于密閉狀態。

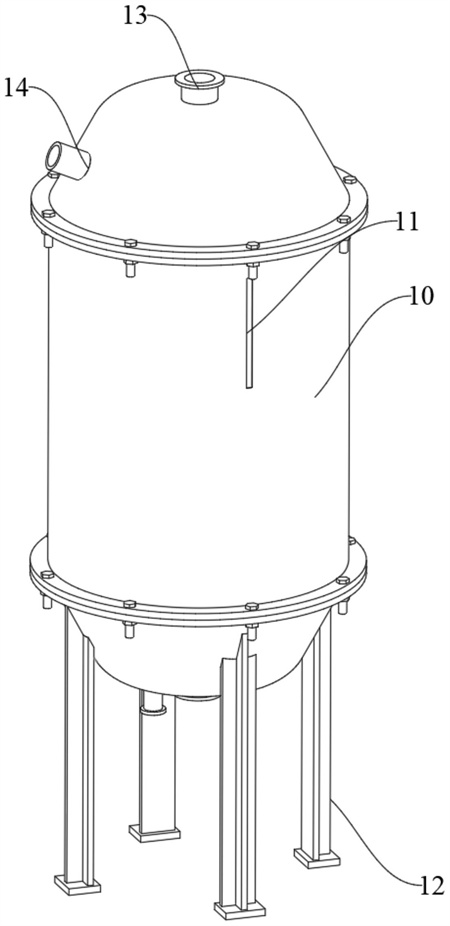

優選的，所述罐體的外周側上豎向開設有觀液口，用于觀察罐體內部液體的反應程度和液位高度，罐體的底部設置有多個支撐腿，罐體的頂部安裝有注液口，將廢水可通過注液口灌注進罐體的內部，罐體的頂部安裝有排氣口，排氣口用于將廢水反應后的甲烷氣體排出，罐體的底部安裝有排水口。

優選的，所述罐體的內部設置有支撐架，且支撐架成十字交叉狀，并且支撐架位于罐體內靠近頂部位置，支撐架交叉位置豎向設置有頂桿，且頂桿的一端朝向罐體的底部，罐體的內部頂壁豎向安裝有多個固定桿。

優選的，所述漂浮結構呈圓形凸臺狀，漂浮結構上下具有兩個圓形體，并且上部的圓形體直徑小于下部的圓形體，且上下兩個圓形體之間具有擋板，并且漂浮結構的外周側固定間隔設置有連接桿，連接桿上開設有滑孔，且固定桿貫穿于滑孔內，使得連接桿與固定桿滑動配合。

優選的，所述凹腔的內部固定設置有十字拖桿，十字拖桿的中心位置開設有圓孔，圓孔用于使得甲烷氣體可始終能夠進入到套管的內部，漂浮結構內部豎向設有滑道，且滑道呈圓形，并且滑道上下貫通，滑道底部延伸至凹腔的內部，滑道上豎向開設有滑槽，套管豎向滑動設置在滑道的內部，且套管的頂部密封，套管的底部設有開口，且開口朝向凹腔，并且套管開口與凹腔相連通，使得凹腔內部的氣體可進入到套管的內部，通過廢水反應程度調節對反應藥劑的投放，避免藥劑的浪費，從而節省廢水處理的經濟成本。

優選的，所述套管的外周側間隔設置有第一氣孔，套管的外周側間隔設置有第二氣孔，且第一氣孔位于第二氣孔的上方，并且第二氣孔的孔徑大于第一氣孔，套管的內部豎向設置有彈性件，套管的外壁豎向設置有滑條，且滑條可在滑槽內滑動。

優選的，所述滑道的內壁開設有第一通孔和第二通孔，且第二通孔與第一腔室相連通，并且第一通孔和第一氣孔的孔徑大小一致，第二通孔和第二氣孔的孔徑大小一致。

優選的，所述第二腔室的內壁間隔開設有第二排氣孔，漂浮結構的外周側開設有第三排氣孔，且第二排氣孔與第三排氣孔相連通，漂浮結構的外周側軸向間隔設置有第一浮漂和第二浮漂。

優選的，所述連接桿內部開設有第二滑槽，第二滑槽的內部滑動設置有插桿，且插桿一端設有斜面，固定桿的外周側開設有卡槽。

優選的，所述凹腔的內部中心位置設有漂浮板，漂浮板的外周側鉸接間隔設置有第一連接桿，且第一連接桿的一端鉸接設置有插桿。

與現有技術相比，本發明的有益效果是：

1.通過設置有漂浮結構和套管，當罐體內部的廢水進行反應時，漂浮結構此時處于廢水的內部，廢水反應中產生大量的甲烷氣泡向廢水頂部移動，從而使得部分甲烷氣體進入到漂浮結構上的凹腔的內部，隨著凹腔內的甲烷氣體的增加，使得氣體頂推漂浮結構向上浮動，當漂浮結構移動至罐體上方時，會對套管進行擠壓，從而使得凹腔與第一腔室和排藥管連通，從而使得氣體進入到排藥管的內部，將排藥管內部的反應藥劑吹出，同時氣體進入到第一腔室的內部，可將反應藥劑再次吹向排藥管的內部，以便于下次進行反應藥劑投放使用，透氣孔用于將排藥管內的反應藥劑和甲烷氣體分離，從而使得甲烷氣體進入到第二腔室并通過第三排氣孔排出至外部，實現了通過廢水反應程度調節對反應藥劑的投放，避免藥劑的浪費，從而節省廢水處理的經濟成本。

2.通過設置有漂浮板和插桿，當漂浮結構浸入至廢水中之后，漂浮板會向上移動，漂浮板移動帶動第一連接桿發生角度變化，同時第一連接桿角度變化會頂推插桿，使得插桿插進卡槽的內部，但隨著凹腔內部的甲烷氣體逐漸增多，甲烷氣體會填充至凹腔內部，使得凹腔內部的水逐漸下降，漂浮板受自身重力的情況下會向下移動，從而帶動第一連接桿和插桿移動，從而使得插桿脫離卡槽，使得漂浮結構快速向上浮動，使得頂桿向下頂推套管，從而使得開孔相互對應，實現藥劑投放徹底，提高藥劑投放的精準性，節省廢水處理的經濟成本。

（發明人：陳志剛;汪會寶;任自亮;袁躍方;王蘋蘋;冷全勝;姚文靜;賈保華;閆亞楠;王山坡;王燦榮;趙兵;張義喜）
