公布日：2023.10.24

申請日：2023.09.18

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/02(2023.01)N;C02F7/00(2006.01)N;C02F1/32(2023.01)N

摘要

本發明涉及廢水處理技術領域，尤其涉及一種醫療廢水殺菌處理裝置及使用方法。一種醫療廢水殺菌處理裝置，包括有過濾盒、分流罐和好氧罐等，過濾盒內設有可過濾大塊雜質的過濾板，過濾盒通過連接管連接有分流罐，分流罐通過連接管連接有可利用好氧微生物降解廢水中有機污染物的好氧罐。本發明通過過濾盒對醫療廢水進行初步過濾，再通過制氧器向好氧罐內傳輸氧氣，從而利用好氧微生物對醫療廢水中的有機物進行降解，以此利用生物降解的方式節約能源消耗，并在抽取經過沉淀罐沉淀的清水時使擋板合攏，從而對沉淀罐的內下部進行分隔，以此防止污泥等雜質因水的流動而被重新攪動，確保清水抽取的穩定性。

權利要求書

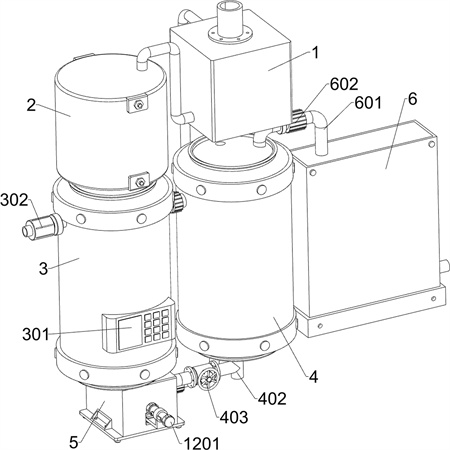

1.一種醫療廢水殺菌處理裝置，包括有過濾盒（1）、分流罐（2）、好氧罐（3）、集成控制器（301）、制氧器（302）、沉淀罐（4）、水泵Ⅰ（401）、排污管（402）、開關閥（403）、集污盒（5）、儲水盒（6）、導水管（601）和水泵Ⅱ（602），過濾盒（1）內設有可過濾大塊雜質的過濾板，過濾盒（1）通過連接管連接有分流罐（2），分流罐（2）通過連接管連接有可利用好氧微生物降解廢水中有機污染物的好氧罐（3），好氧罐（3）上固定安裝有集成控制器（301），好氧罐（3）上固定安裝有制氧器（302），制氧器（302）與集成控制器（301）電性連接，好氧罐（3）通過連接管連接有沉淀罐（4），好氧罐（3）與沉淀罐（4）之間固定安裝有水泵Ⅰ（401），水泵Ⅰ（401）與集成控制器（301）電性連接，沉淀罐（4）上固定連接有排污管（402），排污管（402）上設有開關閥（403），排污管（402）的另一端固定連接有集污盒（5），沉淀罐（4）通過導水管（601）連接有儲水盒（6），沉淀罐（4）與儲水盒（6）之間固定安裝有水泵Ⅱ（602），水泵Ⅱ（602）與集成控制器（301）電性連接，其特征是，還包括有開合機構，沉淀罐（4）內設有用于對清水與雜質進行分隔的開合機構，開合機構包括有拉動組件、頂環（708）、導向桿（709）和擋板（710），導水管（601）上設有用于控制開合的拉動組件，沉淀罐（4）內設有可上下滑動的導向桿（709），導向桿（709）上固定連接有頂環（708），沉淀罐（4）內設有多個向上轉動時可合攏的擋板（710），當頂環（708）向上移動時將頂動擋板（710）進行合攏，從而對沉淀罐（4）的內下部進行分隔；拉動組件包括有安裝盒（701）、葉輪（702）、繞線輪（703）、連接盒（704）、拉桿（705）、回力彈簧（706）和拉繩（707），位于沉淀罐（4）內的導水管（601）上固定連接有安裝盒（701），安裝盒（701）內設有被水流沖動可旋轉的葉輪（702），安裝盒（701）上設有繞線輪（703），繞線輪（703）與葉輪（702）固定連接，導水管（601）上固定連接有連接盒（704），沉淀罐（4）內設有可上下滑動的拉桿（705），拉桿（705）與連接盒（704）滑動式連接，拉桿（705）與繞線輪（703）之間設有拉繩（707），且拉桿（705）與連接盒（704）之間設有回力彈簧（706），拉桿（705）的另一端與頂環（708）固定連接，葉輪（702）為缺片設置；還包括有紫外線殺菌組件，儲水盒（6）內設有用于對沉淀后的水進行紫外線殺菌的紫外線殺菌組件，紫外線殺菌組件包括有霧化噴頭（1101）、導向臺（1102）、紫外線燈（1103）和浮力球（1104），儲水盒（6）內固定安裝有霧化噴頭（1101），霧化噴頭（1101）與導水管（601）固定連接，儲水盒（6）內固定安裝有導向臺（1102），儲水盒（6）內對稱設有可上下滑動的紫外線燈（1103），兩紫外線燈（1103）均與導向臺（1102）相接觸，兩紫外線燈（1103）之間設有浮力球（1104），浮力球（1104）將帶動兩紫外線燈（1103）進行上下移動；導向臺（1102）上設有向右傾斜的斜面。

2.如權利要求1所述的一種醫療廢水殺菌處理裝置，其特征是，還包括有刮除組件，沉淀罐（4）的內下部設有用于對污泥等雜質進行刮除的刮除組件，刮除組件包括有防水電機Ⅰ（801）、轉桿（802）和螺旋刮板（803），位于沉淀罐（4）內導水管（601）上固定安裝有防水電機Ⅰ（801），防水電機Ⅰ（801）與集成控制器（301）電性連接，防水電機Ⅰ（801）的輸出軸上固定連接有轉桿（802），轉桿（802）上設有螺旋刮板（803），螺旋刮板（803）與沉淀罐（4）的側壁相貼合。

3.如權利要求2所述的一種醫療廢水殺菌處理裝置，其特征是，還包括有連接桿（901）和疏通桿（902），轉桿（802）上固定連接有連接桿（901），連接桿（901）上固定連接有疏通桿（902），當轉桿（802）轉動時將通過連接桿（901）帶動疏通桿（902）同步進行轉動。

4.如權利要求3所述的一種醫療廢水殺菌處理裝置，其特征是，還包括有攪動組件，好氧罐（3）內設有使廢水均勻發生分解反應的攪動組件，攪動組件包括有防水電機Ⅱ（1001）和攪拌桿（1002），好氧罐（3）內固定安裝有防水電機Ⅱ（1001），防水電機Ⅱ（1001）與集成控制器（301）電性連接，好氧罐（3）內設有可進行轉動的攪拌桿（1002），攪拌桿（1002）為空心設置，攪拌桿（1002）與防水電機Ⅱ（1001）的輸出軸固定連接，攪拌桿（1002）與制氧器（302）的輸氧管轉動式連接，且攪拌桿（1002）與制氧器（302）的輸氧管相連通，攪拌桿（1002）上開有多個出氧孔（1003），制氧器（302）產生的氧氣將從出氧孔（1003）向好氧罐（3）內傳輸。

5.如權利要求4所述的一種醫療廢水殺菌處理裝置，其特征是，還包括有壓縮機構，集污盒（5）內設有用于對污泥等雜質進行壓縮的壓縮機構，壓縮機構包括有電動推桿（1201）、擠壓板（1202）、排污推板（1203）、水泵Ⅲ（1204）、回流管（1205）和過濾網（1206），集污盒（5）上固定安裝有電動推桿（1201），電動推桿（1201）與集成控制器（301）電性連接，集污盒（5）內設有可前后滑動的擠壓板（1202），擠壓板（1202）與電動推桿（1201）的伸縮桿固定連接，集污盒（5）上開有排污槽（1207），集污盒（5）上設有可前后滑動的排污推板（1203），初始狀態時排污推板（1203）將擋住排污槽（1207），集污盒（5）上固定連接有回流管（1205），集污盒（5）與回流管（1205）的連接處設有可分離的過濾網（1206），回流管（1205）上固定安裝有水泵Ⅲ（1204），水泵Ⅲ（1204）與集成控制器（301）電性連接，回流管（1205）的另一端與過濾盒（1）的后面固定連接。

6.一種醫療廢水殺菌處理裝置的使用方法，利用權利要求5所述的一種醫療廢水殺菌處理裝置，其特征在于，包括如下步驟：S1：先把污水管與過濾盒（1）相連接，過濾盒（1）內的過濾板將對污水中的大塊雜質進行過濾篩分，過濾后的廢水將通過連接管傳輸至分流罐（2）內，然后廢水將通過連接管傳輸至好氧罐（3）內，通過集成控制器（301）會啟動制氧器（302）向好氧罐（3）內的廢水傳輸氧氣，廢水會在好氧罐（3）內進行4-5個小時的好氧反應，從而利用好氧微生物降解廢水中的有機物，反應完成后啟動水泵Ⅰ（401），水泵Ⅰ（401）將通過連接管把好氧罐（3）內的廢水抽入沉淀罐（4）內進行沉淀處理，廢水中的污泥等雜質將沉淀在沉淀罐（4）的底部，靜置5-6個小時后，通過集成控制器（301）啟動水泵Ⅱ（602），水泵Ⅱ（602）將通過導水管（601）抽取沉淀罐（4）內的清水，并把清水傳輸至儲水盒（6）內進行儲存；S2：隨著水泵Ⅱ（602）抽取清水的同時，導水管（601）內的水流將沖動葉輪（702）在安裝盒（701）內發生旋轉，葉輪（702）將帶動繞線輪（703）同步進行旋轉，從而通過拉繩（707）拉動拉桿（705）沿連接盒（704）向上移動，回力彈簧（706）將被壓縮，拉桿（705）將帶動頂環（708）和導向桿（709）同步向上移動，頂環（708）從下向上頂動六個擋板（710）同時向上轉動合攏，從而對沉淀罐（4）的內下部進行分隔，然后轉動式打開開關閥（403），沉淀罐（4）底部的污泥等雜質將通過排污管（402）傳輸至集污盒（5）內進行收集儲存；S3：當沉淀罐（4）底部的污泥等雜質向集污盒（5）傳輸時，通過集成控制器（301）啟動防水電機Ⅰ（801），防水電機Ⅰ（801）的輸出軸將通過轉桿（802）帶動螺旋刮板（803）對沉淀罐（4）的內底面進行刮動，同時防水電機Ⅰ（801）的輸出軸還將通過轉桿（802）帶動連接桿（901）進行旋轉，連接桿（901）將帶動疏通桿（902）同步進行旋轉，從而對排污管（402）進行攪動疏通；S4：當廢水傳輸至好氧罐（3）內時，通過集成控制器（301）啟動防水電機Ⅱ（1001），防水電機Ⅱ（1001）的輸出軸將帶動攪拌桿（1002）對好氧罐（3）內的廢水進行旋轉攪動，同時制氧器（302）產生的氧氣將隨著攪拌桿（1002）的旋轉從出氧孔（1003）向廢水傳輸；S5：當導水管（601）向儲水盒（6）內傳輸清水時，霧化噴頭（1101）將先把清水進行霧化處理，以此使清水能夠充分被兩紫外線燈（1103）照射，紫外線燈（1103）將對清水進行消毒殺菌，當兩紫外線燈（1103）之間的清水積攢至一定量時，清水將通過浮力頂動浮力球（1104）向上移動，浮力球（1104）將帶動兩紫外線燈（1103）同步向上移動，以此使經過照射后的清水能夠沿導向臺（1102）的斜面落入儲水盒（6）內進行收集儲存；S6：當污泥等雜質傳輸至集污盒（5）內后，先后過集成控制器（301）啟動水泵Ⅲ（1204），水泵Ⅲ（1204）將通過回流管（1205）把集污盒（5）內的水流重新傳輸至過濾盒（1）內進行再次過濾殺菌，期間過濾網（1206）將對水和污泥等雜質進行過濾篩分，再通過集成控制器（301）啟動電動推桿（1201），電動推桿（1201）將通過伸縮桿帶動擠壓板（1202）沿集污盒（5）向后移動，從而把集污盒（5）內的污泥等雜質向后推送并擠壓，當需要對集污盒（5）進行清理時向前推動排污推板（1203），失去排污推板（1203）的阻擋后集污盒（5）內的污泥等雜質將從排污槽（1207）向外排出。

發明內容

為了克服現有裝置對廢水進行加熱蒸發的處理方式比較難以實現，通過加熱蒸發的方式對醫療廢水進行處理將消耗大量能源，從而造成資源大量浪費的缺點，本發明要提供一種醫療廢水殺菌處理裝置及使用方法，以此解決上述問題。

技術方案：一種醫療廢水殺菌處理裝置，包括有過濾盒、分流罐、好氧罐、集成控制器、制氧器、沉淀罐、水泵Ⅰ、排污管、開關閥、集污盒、儲水盒、導水管和水泵Ⅱ，過濾盒內設有可過濾大塊雜質的過濾板，過濾盒通過連接管連接有分流罐，分流罐通過連接管連接有可利用好氧微生物降解廢水中有機污染物的好氧罐，好氧罐上固定安裝有集成控制器，好氧罐上固定安裝有制氧器，制氧器與集成控制器電性連接，好氧罐通過連接管連接有沉淀罐，好氧罐與沉淀罐之間固定安裝有水泵Ⅰ，水泵Ⅰ與集成控制器電性連接，沉淀罐上固定連接有排污管，排污管上設有開關閥，排污管的另一端固定連接有集污盒，沉淀罐通過導水管連接有儲水盒，沉淀罐與儲水盒之間固定安裝有水泵Ⅱ，水泵Ⅱ與集成控制器電性連接，還包括有開合機構，沉淀罐內設有用于對清水與雜質進行分隔的開合機構，開合機構包括有拉動組件、頂環、導向桿和擋板，導水管上設有用于控制開合的拉動組件，沉淀罐內設有可上下滑動的導向桿，導向桿上固定連接有頂環，沉淀罐內設有多個向上轉動時可合攏的擋板，當頂環向上移動時將頂動擋板進行合攏，從而對沉淀罐的內下部進行分隔。

進一步地，拉動組件包括有安裝盒、葉輪、繞線輪、連接盒、拉桿、回力彈簧和拉繩，位于沉淀罐內的導水管上固定連接有安裝盒，安裝盒內設有被水流沖動可旋轉的葉輪，安裝盒上設有繞線輪，繞線輪與葉輪固定連接，導水管上固定連接有連接盒，沉淀罐內設有可上下滑動的拉桿，拉桿與連接盒滑動式連接，拉桿與繞線輪之間設有拉繩，且拉桿與連接盒之間設有回力彈簧，拉桿的另一端與頂環固定連接。

進一步地，葉輪為缺片設置。

進一步地，還包括有刮除組件，沉淀罐的內下部設有用于對污泥等雜質進行刮除的刮除組件，刮除組件包括有防水電機Ⅰ、轉桿和螺旋刮板，位于沉淀罐內導水管上固定安裝有防水電機Ⅰ，防水電機Ⅰ與集成控制器電性連接，防水電機Ⅰ的輸出軸上固定連接有轉桿，轉桿上設有螺旋刮板，螺旋刮板與沉淀罐的側壁相貼合。

進一步地，還包括有連接桿和疏通桿，轉桿上固定連接有連接桿，連接桿上固定連接有疏通桿，當轉桿轉動時將通過連接桿帶動疏通桿同步進行轉動。

進一步地，還包括有攪動組件，好氧罐內設有使廢水均勻發生分解反應的攪動組件，攪動組件包括有防水電機Ⅱ和攪拌桿，好氧罐內固定安裝有防水電機Ⅱ，防水電機Ⅱ與集成控制器電性連接，好氧罐內設有可進行轉動的攪拌桿，攪拌桿為空心設置，攪拌桿與防水電機Ⅱ的輸出軸固定連接，攪拌桿與制氧器的輸氧管轉動式連接，且攪拌桿與制氧器的輸氧管相連通，攪拌桿上開有多個出氧孔，制氧器產生的氧氣將從出氧孔向好氧罐內傳輸。

進一步地，還包括有紫外線殺菌組件，儲水盒內設有用于對沉淀后的水進行紫外線殺菌的紫外線殺菌組件，紫外線殺菌組件包括有霧化噴頭、導向臺、紫外線燈和浮力球，儲水盒內固定安裝有霧化噴頭，霧化噴頭與導水管固定連接，儲水盒內固定安裝有導向臺，儲水盒內對稱設有可上下滑動的紫外線燈，兩紫外線燈均與導向臺相接觸，兩紫外線燈之間設有浮力球，浮力球將帶動兩紫外線燈進行上下移動。

進一步地，導向臺上設有向右傾斜的斜面。

進一步地，還包括有壓縮機構，集污盒內設有用于對污泥等雜質進行壓縮的壓縮機構，壓縮機構包括有電動推桿、擠壓板、排污推板、水泵Ⅲ、回流管和過濾網，集污盒上固定安裝有電動推桿，電動推桿與集成控制器電性連接，集污盒內設有可前后滑動的擠壓板，擠壓板與電動推桿的伸縮桿固定連接，集污盒上開有排污槽，集污盒上設有可前后滑動的排污推板，初始狀態時排污推板將擋住排污槽，集污盒上固定連接有回流管，集污盒與回流管的連接處設有可分離的過濾網，回流管上固定安裝有水泵Ⅲ，水泵Ⅲ與集成控制器電性連接，回流管的另一端與過濾盒的后面固定連接。

一種醫療廢水殺菌處理裝置的使用方法，包括如下步驟：

S1：先把污水管與過濾盒相連接，過濾盒內的過濾板將對污水中的大塊雜質進行過濾篩分，過濾后的廢水將通過連接管傳輸至分流罐內，然后廢水將通過連接管傳輸至好氧罐內，通過集成控制器會啟動制氧器向好氧罐內的廢水傳輸氧氣，廢水會在好氧罐內進行4-5個小時的好氧反應，從而利用好氧微生物降解廢水中的有機物，反應完成后啟動水泵Ⅰ，水泵Ⅰ將通過連接管把好氧罐內的廢水抽入沉淀罐內進行沉淀處理，廢水中的污泥等雜質將沉淀在沉淀罐的底部，靜置5-6個小時后，通過集成控制器啟動水泵Ⅱ，水泵Ⅱ將通過導水管抽取沉淀罐內的清水，并把清水傳輸至儲水盒內進行儲存；

S2：隨著水泵Ⅱ抽取清水的同時，導水管內的水流將沖動葉輪在安裝盒內發生旋轉，葉輪將帶動繞線輪同步進行旋轉，從而通過拉繩拉動拉桿沿連接盒向上移動，回力彈簧將被壓縮，拉桿將帶動頂環和導向桿同步向上移動，頂環從下向上頂動六個擋板同時向上轉動合攏，從而對沉淀罐的內下部進行分隔，然后轉動式打開開關閥，沉淀罐底部的污泥等雜質將通過排污管傳輸至集污盒內進行收集儲存；

S3：當沉淀罐底部的污泥等雜質向集污盒傳輸時，通過集成控制器啟動防水電機Ⅰ，防水電機Ⅰ的輸出軸將通過轉桿帶動螺旋刮板對沉淀罐的內底面進行刮動，同時防水電機Ⅰ的輸出軸還將通過轉桿帶動連接桿進行旋轉，連接桿將帶動疏通桿同步進行旋轉，從而對排污管進行攪動疏通；

S4：當廢水傳輸至好氧罐內時，通過集成控制器啟動防水電機Ⅱ，防水電機Ⅱ的輸出軸將帶動攪拌桿對好氧罐內的廢水進行旋轉攪動，同時制氧器產生的氧氣將隨著攪拌桿的旋轉從出氧孔向廢水傳輸；

S5：當導水管向儲水盒內傳輸清水時，霧化噴頭將先把清水進行霧化處理，以此使清水能夠充分被兩紫外線燈照射，紫外線燈將對清水進行消毒殺菌，當兩紫外線燈之間的清水積攢至一定量時，清水將通過浮力頂動浮力球向上移動，浮力球將帶動兩紫外線燈同步向上移動，以此使經過照射后的清水能夠沿導向臺的斜面落入儲水盒內進行收集儲存；

S6：當污泥等雜質傳輸至集污盒內后，先后過集成控制器啟動水泵Ⅲ，水泵Ⅲ將通過回流管把集污盒內的水流重新傳輸至過濾盒內進行再次過濾殺菌，期間過濾網將對水和污泥等雜質進行過濾篩分，再通過集成控制器啟動電動推桿，電動推桿將通過伸縮桿帶動擠壓板沿集污盒向后移動，從而把集污盒內的污泥等雜質向后推送并擠壓，當需要對集污盒進行清理時向前推動排污推板，失去排污推板的阻擋后集污盒內的污泥等雜質將從排污槽向外排出。

本發明的有益效果：1、本發明通過過濾盒對醫療廢水進行初步過濾，再通過制氧器向好氧罐內傳輸氧氣，從而利用好氧微生物對醫療廢水中的有機物進行降解，以此利用生物降解的方式節約能源消耗，并在抽取經過沉淀罐沉淀的清水時使擋板合攏，從而對沉淀罐的內下部進行分隔，以此防止污泥等雜質因水的流動而被重新攪動，確保清水抽取的穩定性。

2、本發明通過螺旋刮板對沉淀罐的內底面進行刮動，從而防止污泥等雜質粘連在沉淀罐的內底面，并在轉桿旋轉時通過連接桿帶動疏通桿同步進行旋轉，從而對排污管進行攪動疏通，以此防止污泥等雜質堵塞排污管，確保排污管內的通暢。

3、本發明通過空心攪拌桿與制氧器相連通，從而使攪拌桿對好氧罐內的廢水進行旋轉攪動時出氧孔能同步向廢水傳輸氧氣，以此提高好氧微生物的降解效率。

4、本發明通過擠壓板把集污盒內的污泥等雜質向后推送并擠壓，以此節約集污盒的儲存空間。

（發明人：王小元）
