公布日：2023.09.12

申請日：2022.03.04

分類號：B01D21/00(2006.01)I;B01D21/02(2006.01)I;B01D21/24(2006.01)I

摘要

本發明公開了一種沉淀池高效排泥聯鎖自動化系統，包括固定在沉淀池刮泥機行車上的沉淀池排泥自吸泵，所述排泥自吸泵連接有排泥管道，第一排泥管道固定在刮泥機行車上，污泥暫存池中設有第一液位計，所述污泥暫存池中有污泥泵，所述污泥泵與污泥池通過第二排泥管道相連，該排泥自動化系統邏輯清晰、操作簡單、維護安裝方便、自動化程度高、能耗低、適應性強、體積小、成本小。

權利要求書

1.一種沉淀池高效排泥聯鎖自動化系統，其特征在于：包括固定在沉淀池刮泥機行車上（10）的沉淀池排泥自吸泵（4），所述排泥自吸泵（4）連接有排泥管道（8），第一排泥管道（8）固定在刮泥機行車（10）上，污泥暫存池（2）中設有第一液位計（6），所述污泥暫存池（2）中有污泥泵（5），所述污泥泵（5）與污泥池（3）通過第二排泥管道（9）相連，所述污泥池（3）中有第二液位計（7），所述排泥自吸泵（4）、污泥泵（5）、第一液位計（6）和第二液位計（7）均與外部集中控制系統相連。

2.如權利要求1所述的一種沉淀池高效排泥聯鎖自動化系統，其特征在于：所述沉淀池排泥自吸泵（4）與刮泥機行車（10）通過鐵鏈連接在一起。

3.如權利要求1所述的一種沉淀池高效排泥聯鎖自動化系統，其特征在于：所述排泥自吸泵（4）與第一排泥管道（8）通過鋼管連接。

4.如權利要求1所述的一種沉淀池高效排泥聯鎖自動化系統，其特征在于：所述第一排泥管道（8）與所述刮泥機行車（10）通過焊接或打孔設卡固定。

5.如權利要求1所述的一種沉淀池高效排泥聯鎖自動化系統，其特征在于：所述污泥泵（5）與所述污泥池（3）通過鐵管或者PVC管道相連。

6.如權利要求1所述的一種沉淀池高效排泥聯鎖自動化系統，其特征在于：所述排泥自吸泵（4）、污泥泵（5）、第一液位計（6）、第二液位計（7）均通過信號控制線與外部集中控制系統連接。

7.如權利要求1所述的一種沉淀池高效排泥聯鎖自動化系統，其特征在于：所述第一排泥管道（8）的底部固定連接有濾網。

發明內容

針對上述存在的技術不足，本發明的目的是提供一種成本小，操作方便，排泥高效的沉淀池高效排泥聯鎖系統，能有效減少人力資源，提高排泥自動化程度。

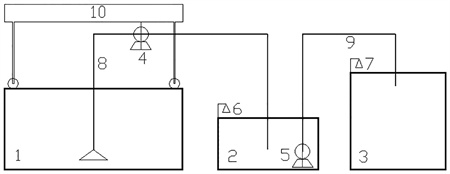

為解決上述技術問題，本發明采用如下技術方案：本發明提供一種沉淀池高效排泥聯鎖系統，包括固定在沉淀池刮泥機行車上的沉淀池排泥自吸泵，所述排泥自吸泵連接有排泥管道，第一排泥管道固定在刮泥機行車上，污泥暫存池中設有第一液位計，所述污泥暫存池中有污泥泵，所述污泥泵與污泥池通過第二排泥管道相連，所述污泥池中有第二液位計，所述排泥自吸泵、污泥泵、第一液位計和第二液位計均與外部集中控制系統相連。

優選地，所述沉淀池排泥自吸泵與刮泥機行車通過鐵鏈連接在一起。

優選地，所述排泥自吸泵與第一排泥管道通過鋼管連接。

優選地，所述第一排泥管道與所述刮泥機行車通過焊接或打孔設卡固定。

優選地，所述第二排泥管道為鐵管或者PVC管道相連。

優選地，所述排泥自吸泵、污泥泵、第一液位計、第二液位計均通過信號控制線與外部集中控制系統連接。

優選地，所述第一排泥管道的底部固定連接有濾網。

本發明的有益效果在于：本沉淀池高效排泥聯鎖系統，能夠隨時隨地進行排泥，不受時間天氣限制；本排泥系統更高效，節約人工成本，可遠程操作，且操作簡單便捷；本排泥自動化系統邏輯清晰、操作簡單、維護安裝方便、自動化程度高、能耗低、適應性強、體積小、成本小。

（發明人：李豐登;孫長城;馬杰;周東升）
