公布日：2023.10.24
申請日：2023.08.10
分類號：B01D29/60(2006.01)I;B01D29/94(2006.01)I;B01D29/96(2006.01)I;B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D35/30(2006.01)I;B01D35/16(2006.01)I;
B01D36/02(2006.01)I;B01D35/14(2006.01)I;B01D35/143(2006.01)I;C02F103/32(2006.01)N
摘要
本發明涉及廢水處理技術領域，本申請公開了一種用于餐廚垃圾廢水處理裝置，包括軸套，所述軸套內部靠近一端的位置上活動套接有調節旋鈕，所述配重裝置的內部活動套設有二次過濾裝置，二次過濾裝置和一次過濾裝置整體在初始狀態下呈傾斜狀態且位于轉動管軸線的上方，廢水會沿著傾斜的一次過濾裝置流動，在此過程中，廢水中的大顆粒雜物會被留在濾網的頂部，從而實現對廢水中大顆粒雜物的過濾效果，而剩下帶有小顆粒的廢水在落到二次過濾裝置頂部時，從而對廢水中的小顆粒雜物進行過濾，在實現過濾效率更好的基礎上，還實現了避免大小顆粒的雜物集中堆積在過濾板的頂部造成阻塞而出現過濾效率降低的問題，提高了該裝置使用過程中的穩定性。
權利要求書

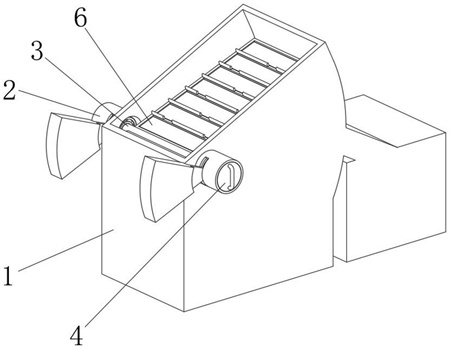

1.一種用于餐廚垃圾廢水處理裝置，包括凈化倉(1)，其特征在于，所述凈化倉(1)外表面兩側靠近頂部的位置上設有軸套(2)，軸套(2)與凈化倉(1)的內腔相連通，所述軸套(2)的內部通過軸承連接的方式活動套設有配重裝置(3)，所述軸套(2)內部靠近一端的位置上通過軸孔配合的方式活動套接有調節旋鈕(4)，所述配重裝置(3)的內部通過軸孔配合的方式活動套設有二次過濾裝置(5)，所述配重裝置(3)外表面設有一次過濾裝置(6)，所述凈化倉(1)的背面位于二次過濾裝置(5)下方的位置上通過鉆床鉆孔的方式開設有排廢孔(7)，所述排廢孔(7)的一端設有儲雜室(8)，所述凈化倉(1)內壁位于排廢孔(7)下方的位置上設有止程板(9)。
2.根據權利要求1所述的一種用于餐廚垃圾廢水處理裝置，其特征在于，所述配重裝置(3)包括轉動管(31)，所述轉動管(31)的兩端均設有限位塊Ⅰ(32)，所述限位塊Ⅰ(32)的一側設有調節彈簧(33)，所述調節彈簧(33)的一端通過卡接的方式與調節旋鈕(4)固定連接，所述限位塊Ⅰ(32)的外表面設有配重塊(34)，所述轉動管(31)外表面的一側通過鉆床開孔的方式開設有伸出孔(35)，所述轉動管(31)的內部套設有二次過濾裝置(5)，二次過濾裝置(5)穿過伸出孔(35)延伸至外側，一次過濾裝置(6)安裝在轉動管(31)外表面位于伸出孔(35)上方的位置上。
3.根據權利要求2所述的一種用于餐廚垃圾廢水處理裝置，其特征在于，所述二次過濾裝置(5)包括連接軸(51)，所述連接軸(51)的兩端設有限位塊Ⅱ(52)，所述限位塊Ⅱ(52)活動套設在轉動管(31)的內部，所述限位塊Ⅱ(52)的外表面設有轉動板(53)，轉動板(53)穿過伸出孔(35)延伸至外側，所述轉動板(53)的頂部設有毛刷(54)，所述毛刷(54)以線性陣列的方式分布，所述轉動板(53)頂部位于毛刷(54)之間的位置上通過鉆床鉆孔的方式開設有漏孔(55)，所述轉動板(53)底部靠近一端的位置上設有弧形桿(56)，所述弧形桿(56)的底部設有彈簧座(57)，所述彈簧座(57)的頂部位于弧形桿(56)外側的位置上設有復位彈簧(58)。
4.根據權利要求3所述的一種用于餐廚垃圾廢水處理裝置，其特征在于，所述弧形桿(56)通過滑動配合的方式與止程板(9)相配合。
5.根據權利要求5所述的一種用于餐廚垃圾廢水處理裝置，其特征在于，所述一次過濾裝置(6)包括過濾板(61)，所述過濾板(61)的頂部通過鉆床鉆孔的方式開設有安裝孔(62)，所述安裝孔(62)以線性陣列的方式分布，所述安裝孔(62)的內部設有濾網(63)，所述過濾板(61)頂部位于安裝孔(62)之間的位置上設有擋水板(64)。
6.根據權利要求6所述的一種用于餐廚垃圾廢水處理裝置，其特征在于，所述擋水板(64)呈相互交錯的方式分布。
7.根據權利要求7所述的一種用于餐廚垃圾廢水處理裝置，其特征在于，所述毛刷(54)與濾網(63)處于相互對應的關系，當轉動板(53)和過濾板(61)相互靠近后毛刷(54)會插入安裝孔(62)的內部。
8.根據權利要求1所述的一種用于餐廚垃圾廢水處理裝置，其特征在于，所述二次過濾裝置(5)和一次過濾裝置(6)整體在初始狀態下呈傾斜狀態且位于轉動管(31)軸線的上方。
發明內容
本申請采用如下技術方案：一種用于餐廚垃圾廢水處理裝置，包括凈化倉，其特征在于，所述凈化倉外表面兩側靠近頂部的位置上設有軸套，軸套與凈化倉的內腔相連通，所述軸套的內部通過軸承連接的方式活動套設有配重裝置，所述軸套內部靠近一端的位置上通過軸孔配合的方式活動套接有調節旋鈕，所述配重裝置的內部通過軸孔配合的方式活動套設有二次過濾裝置，所述配重裝置外表面設有一次過濾裝置，所述凈化倉外表面的背面位于二次過濾裝置下方的位置上通過鉆床鉆孔的方式開設有排廢孔，所述排廢孔的一端設有儲雜室，所述凈化倉內壁位于排廢孔下方的位置上設有止程板。
進一步，所述配重裝置包括轉動管，所述轉動管的兩端均設有限位塊Ⅰ，所述限位塊Ⅰ的一側設有調節彈簧，所述調節彈簧的一端通過卡接的方式與調節旋鈕固定連接，所述限位塊Ⅰ的外表面設有配重塊，所述轉動管外表面的一側通過鉆床開孔的方式開設有伸出孔，所述轉動管的內部套設有二次過濾裝置，二次過濾裝置穿過伸出孔延伸至外側，一次過濾裝置安裝在轉動管外表面位于伸出孔上方的位置上。
進一步，所述二次過濾裝置包括連接軸，所述連接軸的兩端設有限位塊Ⅱ，限位塊Ⅱ活動套設在轉動管的內部，所述限位塊Ⅱ的外表面設有轉動板，轉動板穿過伸出孔延伸至外側，所述轉動板的頂部設有毛刷，毛刷以線性陣列的方式分布，所述轉動板頂部位于毛刷之間的位置上通過鉆床鉆孔的方式開設有漏孔，所述轉動板底部靠近一端的位置上設有弧形桿，所述弧形桿的底部設有彈簧座，所述彈簧座的頂部位于弧形桿外側的位置上設有復位彈簧。
進一步，所述弧形桿通過滑動配合的方式與止程板相配合。
進一步，所述一次過濾裝置包括過濾板，所述過濾板的頂部通過鉆床鉆孔的方式開設有安裝孔，安裝孔以線性陣列的方式分布，所述安裝孔的內部設有濾網，所述過濾板頂部位于安裝孔之間的位置上設有擋水板。
進一步，所述擋水板呈相互交錯的方式分布。
進一步，所述毛刷與濾網處于相互對應的關系，當轉動板和過濾板相互靠近后毛刷會插入安裝孔的內部。
進一步，所述二次過濾裝置和一次過濾裝置整體在初始狀態下呈傾斜狀態且位于轉動管軸線的上方。
本申請具備如下有益效果。
1、實現大小顆粒雜物分開處理，在實現過濾效率更好的基礎上，還實現了避免大小顆粒的雜物集中堆積在過濾板的頂部造成阻塞而出現過濾效率降低的問題，提高了該裝置使用過程中的穩定性。
2、廢水不會在重力的作用下快速流到底部而導致位于上方的濾網無法充分參與到過濾作業中，避免位于底部的濾網快速被廢水中的大顆粒雜物所阻塞，造成過濾效率的降低，從而使每個濾網均能充分的參與到過濾作業中，提高了過濾效率。
3、毛刷從濾網的背面插入，從而將濾網正面附著的雜物頂起使其與濾網脫離，廢水會將濾網表面脫離的雜物進行沖洗，從而實現對濾網表面的清理效果，參與沖洗的廢水沿過濾板的表面流入到儲雜室的內部，避免用于清理的廢水攜帶大量的雜物留在過濾板的頂部在此導致濾網阻塞的問題，在配重塊的作用下進而復位，使得該裝置在此進入到正常的過濾狀態，提高了該裝置的自動化，節省了用于清理的人工成本。
4、轉動調節旋鈕可以調節調節彈簧的初始彈力，從而給轉動管提供一個周向作用力，繼而改變轉動管發生轉動時過濾板頂部附著雜物的重量，當調節旋鈕沿圖中順時針的方向轉動時，此時轉動管受到順時針的周向作用力，實現降低一次過濾裝置整體轉動時過濾板頂部的總負重，降低了觸發閾值，當調節旋鈕沿圖中逆時針的方向轉動時，此時轉動管受到逆時針的周向作用力，實現提高一次過濾裝置整體轉動時過濾板頂部的總負重，提高了觸發閾值，使得操作人員可以根據具體情況來對其進行調節，提高了該裝置的實用性。
（發明人：徐建波）
