公布日：2023.09.15
申請日：2023.07.17
分類號：C10G1/04(2006.01)I;C02F11/00(2006.01)I;C02F11/121(2019.01)I;C02F1/40(2023.01)I;C02F1/00(2023.01)N
摘要
本發明公開了一種含油污泥的回收處理裝置及回收處理方法，本發明涉及含油污泥的回收處理技術領域，包括：第一方倉，該第一方倉的外表面固定連接有第二方倉，所述第二方倉的外表面固定連接有集油倉，所述第一方倉的頂部固定連接有柱體，所述柱體頂部的邊緣處固定安裝有進料柱，所述柱體頂部的中心處固定安裝有電機，所述電機的輸出端貫穿柱體的頂部并固定連接有轉軸。該含油污泥的回收處理裝置及回收處理方法，通過進料斗將含油污泥倒入到柱體內部，通過攪拌桿將萃取劑送到柱體內部，萃取劑將含油污泥中原油的回收，經過過濾板過濾，將油水送入到第一方倉內部，再通過油水分離器將污油和污水分開，將污水和污油分別回收。
權利要求書
1.一種含油污泥的回收處理裝置，包括：第一方倉(1)，其特征在于，該第一方倉(1)的外表面固定連接有第二方倉(11)，所述第二方倉(11)的外表面固定連接有集油倉(12)，所述第一方倉(1)的頂部固定連接有柱體(2)，所述柱體(2)頂部的邊緣處固定安裝有進料柱(3)，所述柱體(2)頂部的中心處固定安裝有電機(4)，所述電機(4)的輸出端貫穿柱體(2)的頂部并固定連接有轉軸(5)，所述轉軸(5)的外表面固定連接有攪拌桿(6)，所述柱體(2)的底部固定連接有過濾板(7)，所述第一方倉(1)的內表面開設有過水口(8)，所述過水口(8)的底部貫穿第一方倉(1)并固定連接有油水分離器(9)，所述油水分離器(9)的底部固定連接在第二方倉(11)內腔的底部，所述第二方倉(11)的底部固定連接有過濾器(10)。
2.根據權利要求1所述的一種含油污泥的回收處理裝置，其特征在于：所述進料柱(3)包括進料管(31)，所述進料管(31)的底部固定連接在柱體(2)的頂部，所述進料管(31)的頂部固定連接有防堵柱(32)，所述進料管(31)的底部貫穿柱體(2)并固定連接有濾渣器(33)。
3.根據權利要求2所述的一種含油污泥的回收處理裝置，其特征在于：所述防堵柱(32)包括圓柱(321)，所述圓柱(321)固定連接在進料管(31)的外表面，所述進料管(31)的頂部固定連接有進料斗(322)，所述圓柱(321)內腔的底部固定連接有伸縮桿(323)，所述伸縮桿(323)的頂部固定連接有引導柱(324)。
4.根據權利要求2所述的一種含油污泥的回收處理裝置，其特征在于：所述濾渣器(33)包括錐體(331)，所述錐體(331)的頂部固定連接在進料管(31)的底部，所述錐體(331)的底部固定連接有固定板(332)，所述固定板(332)的頂部固定連接有第一彈簧(333)，所述第一彈簧(333)的頂端固定連接有圓錐(334)。
5.根據權利要求1所述的一種含油污泥的回收處理裝置，其特征在于：所述攪拌桿(6)包括攪拌柱(61)，所述攪拌柱(61)靠近轉軸(5)的一側固定連接在轉軸(5)的外表面，所述攪拌柱(61)的內表面固定連接有擋板(62)，所述擋板(62)的內表面滑動連接有滑動柱(63)。
6.根據權利要求5所述的一種含油污泥的回收處理裝置，其特征在于：所述滑動柱(63)包括底板(631)，所述底板(631)的外表面固定連接在擋板(62)內表面的底部，所述底板(631)的頂部固定連接有彈簧桿(632)，所述彈簧桿(632)的頂部固定連接有擋塊(633)，所述擋塊(633)的底部固定連接有直柱(634)，所述直柱(634)的外表面滑動連接在擋板(62)的內表面。
7.根據權利要求1所述的一種含油污泥的回收處理裝置，其特征在于：所述油水分離器(9)包括水管(91)，所述水管(91)靠近第一方倉(1)的一側固定連接過水口(8)的底部，所述水管(91)的另一側固定連接有固定柱(92)，所述固定柱(92)內腔的頂部固定連接有第二彈簧(94)，所述第二彈簧(94)的底部固定連接有豎柱(93)，所述豎柱(93)的外表面滑動連接在固定柱(92)的外表面，所述固定柱(92)的外表面開設有進料孔(95)。
8.根據權利要求7所述的一種含油污泥的回收處理裝置，其特征在于：所述豎柱(93)外表面的底部開設有出水孔(96)，所述豎柱(93)外表面的頂部開設有出油孔(97)，所述固定柱(92)的外表面固定連接有連接管(98)，所述連接管(98)的另一端固定連接在集油倉(12)的外表面。
9.一種含油污泥的回收處理方法，其特征在于：包括以下步驟：步驟一、倒入污泥，通過進料斗(322)將含油污泥倒入到柱體(2)內部，含油污泥順著圓柱(321)進入到進料管(31)，再順著進料管(31)進入到濾渣器(33)的上方，含油污泥通過錐體(331)，錐體(331)將含油污泥中的雜質過濾出來，含油污泥順著錐體(331)進入到柱體(2)中；步驟二、加萃取劑，含油污泥進入到柱體(2)后，電機(4)帶動攪拌柱(61)轉動，攪拌柱(61)帶動擋板(62)和滑動柱(63)轉動，擋塊(633)受到離心力的作用，壓縮彈簧桿(632)，萃取劑順著擋板(62)和擋塊(633)之間的間隙流出，被攪拌柱(61)攪拌和含油污泥均勻混合；步驟三、過濾沉淀，萃取劑和含油污泥混合，萃取劑將含油污泥中原油的回收，油水經過過濾板(7)進入到第一方倉(1)的內部，經過沉淀，油水中較重的污水和較輕的污油分層，經過過水口(8)流向油水分離器(9)；步驟四、油污分離，油水通過水管(91)流動到豎柱(93)內部，在重力的作用下，帶動豎柱(93)向下滑動，較重的污水帶動豎柱(93)下滑到出水孔(96)和固定柱(92)的底部孔洞重合，然后從出水孔(96)流動到第二方倉(11)內部，較輕的污油帶動豎柱(93)下滑到出油孔(97)和連接管(98)重合，然后從出油孔(97)流動到集油倉(12)內部。
發明內容
為實現以上目的，本發明通過以下技術方案予以實現：一種含油污泥的回收處理裝置，包括：第一方倉，該第一方倉的外表面固定連接有第二方倉，所述第二方倉的外表面固定連接有集油倉，所述第一方倉的頂部固定連接有柱體，所述柱體頂部的邊緣處固定安裝有進料柱，所述柱體頂部的中心處固定安裝有電機，所述電機的輸出端貫穿柱體的頂部并固定連接有轉軸，所述轉軸的外表面固定連接有攪拌桿，所述柱體的底部固定連接有過濾板，所述第一方倉的內表面開設有過水口，所述過水口的底部貫穿第一方倉并固定連接有油水分離器，所述油水分離器的底部固定連接在第二方倉內腔的底部，所述第二方倉的底部固定連接有過濾器，通過進料斗將含油污泥倒入到柱體內部，再通過攪拌桿將萃取劑送到柱體內部，油污順著過濾板進入到第一方倉內部，再經過油水分離器將污油和污水分開。
優選的，所述進料柱包括進料管，所述進料管的底部固定連接在柱體的頂部，所述進料管的頂部固定連接有防堵柱，所述進料管的底部貫穿柱體并固定連接有濾渣器，含油污泥通過進料斗進入到柱體內部。
優選的，所述防堵柱包括圓柱，所述圓柱固定連接在進料管的外表面，所述進料管的頂部固定連接有進料斗，所述圓柱內腔的底部固定連接有伸縮桿，所述伸縮桿的頂部固定連接有引導柱，防堵柱的結構可以防止進料管堵塞。
優選的，所述濾渣器包括錐體，所述錐體的頂部固定連接在進料管的底部，所述錐體的底部固定連接有固定板，所述固定板的頂部固定連接有第一彈簧，所述第一彈簧的頂端固定連接有圓錐，濾渣器將含油污泥的一些固體雜質初步過濾。
優選的，所述攪拌桿包括攪拌柱，所述攪拌柱靠近轉軸的一側固定連接在轉軸的外表面，所述攪拌柱的內表面固定連接有擋板，所述擋板的內表面滑動連接有滑動柱，攪拌器將萃取劑加入到柱體內部，將萃取劑和含油污泥攪拌混合。
優選的，所述滑動柱包括底板，所述底板的外表面固定連接在擋板內表面的底部，所述底板的頂部固定連接有彈簧桿，所述彈簧桿的頂部固定連接有擋塊，所述擋塊的底部固定連接有直柱，所述直柱的外表面滑動連接在擋板的內表面，受到離心力的影響，擋塊方塊擋板，萃取劑順著兩者的間隙流動到柱體內部。
優選的，所述油水分離器包括水管，所述水管靠近第一方倉的一側固定連接過水口的底部，所述水管的另一側固定連接有固定柱，所述固定柱內腔的頂部固定連接有第二彈簧，所述第二彈簧的底部固定連接有豎柱，所述豎柱的外表面滑動連接在固定柱的外表面，所述固定柱的外表面開設有進料孔，油水通過水管進入到豎柱內部，再順著固定柱流出。
優選的，所述豎柱外表面的底部開設有出水孔，所述豎柱外表面的頂部開設有出油孔，所述固定柱的外表面固定連接有連接管，所述連接管的另一端固定連接在集油倉的外表面，豎柱將污油和污水分開處理。

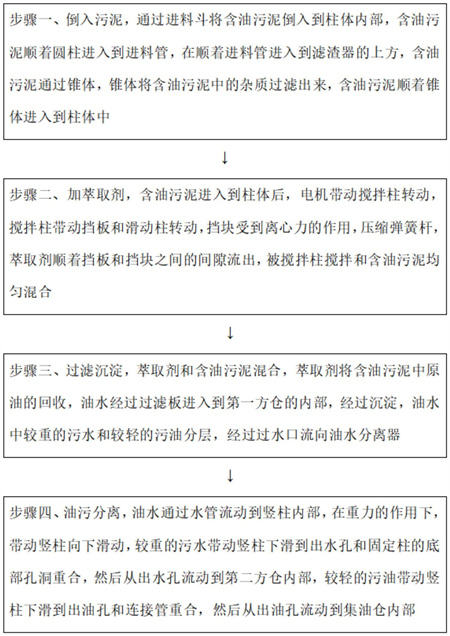

一種含油污泥的回收處理方法，包括以下步驟：
步驟一、倒入污泥，通過進料斗將含油污泥倒入到柱體內部，含油污泥順著圓柱進入到進料管，再順著進料管進入到濾渣器的上方，含油污泥通過錐體，錐體將含油污泥中的雜質過濾出來，含油污泥順著錐體進入到柱體中；
步驟二、加萃取劑，含油污泥進入到柱體后，電機帶動攪拌柱轉動，攪拌柱帶動擋板和滑動柱轉動，擋塊受到離心力的作用，壓縮彈簧桿，萃取劑順著擋板和擋塊之間的間隙流出，被攪拌柱攪拌和含油污泥均勻混合；
步驟三、過濾沉淀，萃取劑和含油污泥混合，萃取劑將含油污泥中原油的回收，油水經過過濾板進入到第一方倉的內部，經過沉淀，油水中較重的污水和較輕的污油分層，經過過水口流向油水分離器；
步驟四、油污分離，油水通過水管流動到豎柱內部，在重力的作用下，帶動豎柱向下滑動，較重的污水帶動豎柱下滑到出水孔和固定柱的底部孔洞重合，然后從出水孔流動到第二方倉內部，較輕的污油帶動豎柱下滑到出油孔和連接管重合，然后從出油孔流動到集油倉內部。
本發明提供了一種含油污泥的回收處理裝置及回收處理方法。具備以下有益效果：
一、該含油污泥的回收處理裝置及回收處理方法，通過防堵柱防止進料管堵塞，含油污泥從進料斗倒入，順著圓柱流動到引導柱處，再順著引導柱流動到進料管內部，當進料管的入口堵塞時，伸縮桿帶動引導柱下滑，使得進料管的入口變大，含油污泥可以順利進入到進料管內部。
二、該含油污泥的回收處理裝置及回收處理方法，通過濾渣器對含油污泥進行初步處理，含油污泥順著錐體向下滑動，經過圓錐時，圓錐可以將含油污泥中的大塊固體雜質過濾掉，減輕柱體處理含油污泥的負擔，當圓錐過濾的雜質過多時，圓錐會帶動第一彈簧壓縮，放開錐體，防止濾渣器堵塞。
三、該含油污泥的回收處理裝置及回收處理方法，通過攪拌桿將萃取劑加入到含油污泥的內部，攪拌桿轉動，擋塊受到離心力的作用向外滑動，擋塊放開擋板，萃取劑順著擋板和擋塊之間的間隙流出，攪拌柱將萃取劑和含油污泥攪拌混合。
四、該含油污泥的回收處理裝置及回收處理方法，通過油水分離器將污油和污水分開，污油和污水通過水管流動到豎柱內部，帶動豎柱向下滑動，帶動豎柱下滑，分別從出水孔和出油孔流出，污水流動到第二方倉內部，污油流動到集油倉內部。
（發明人：虞建潯;楊侖;王宗凱）
