公布日：2024.04.09

申請日：2024.01.25

分類號：C02F3/12(2023.01)I;C02F3/00(2023.01)I

摘要

本發明涉及污水生物處理技術領域，尤其是一種用于生活污水處理的一體化顆粒污泥反應系統，包括調節池、顆粒污泥反應器以及微生物淘洗系統，其中所述調節池通過進水管與所述顆粒污泥反應器的反應池連接，所述顆粒污泥反應器為一序批式的恒液位水處理設備，所述顆粒污泥反應器與所述微生物淘洗系統連接。本發明的優點是：解決了目前國內顆粒污泥反應器污泥淤積的問題，實現了選擇壓的連續變化，實現了進水流量與選擇壓的關聯分離，使其更具有靈活性和抗沖擊能力。

權利要求書

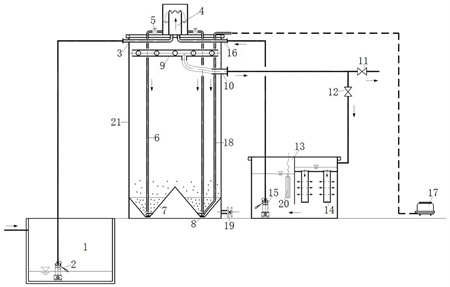

1.一種用于生活污水處理的一體化顆粒污泥反應系統，其特征在于：包括調節池、顆粒污泥反應器以及微生物淘洗系統，其中所述調節池通過進水管與所述顆粒污泥反應器的反應池連接，所述顆粒污泥反應器為一序批式的恒液位水處理設備，所述顆粒污泥反應器與所述微生物淘洗系統連接。

2.根據權利要求1所述的一種用于生活污水處理的一體化顆粒污泥反應系統，其特征在于：所述反應池的頂部設置有一配水槽，所述配水槽具有若干分格，若干分格分別通過配水管道與設置在所述反應池底部的集泥斗連通，所述配水槽的下方設置有一穿孔排放管，用于將所述反應池池內處理好的水排放至池外，所述反應池的中部為泥水混合反應區。

3.根據權利要求2所述的一種用于生活污水處理的一體化顆粒污泥反應系統，其特征在于：所述集泥斗為環形且沿高度方向下窄上寬。

4.根據權利要求2或3所述的一種用于生活污水處理的一體化顆粒污泥反應系統，其特征在于：所述集泥斗內設有環形穿孔曝氣管，所述環形穿孔曝氣管與一供氣設備連接。

5.根據權利要求1所述的一種用于生活污水處理的一體化顆粒污泥反應系統，其特征在于：所述微生物淘洗系統包括過濾單元和菌落控制單元，所述過濾單元與所述反應池的穿孔排放管通過管路連接，所述菌落控制單元與所述過濾單元連通，所述菌落控制單元通過循環進水管與所述反應池的配水槽連通。

6.根據權利要求5所述的一種用于生活污水處理的一體化顆粒污泥反應系統，其特征在于：所述菌落控制單元內設置有多種不同波長的紫外燈管。

發明內容

本發明的目的是根據上述現有技術的不足，提供了一種用于生活污水處理的一體化顆粒污泥反應系統，通過顆粒污泥反應器底部泥斗、曝氣及配水耦合的方式解決了顆粒污泥淤積的問題；將出水的回流進行梯度控制，實現了選擇壓的連續變化，而不是單純靠原水的進水頂托來實現生物選擇；通過將運行模式設置成序批式，其抗沖擊性和負荷的波動性能力也大大提升。

本發明目的實現由以下技術方案完成：一種用于生活污水處理的一體化顆粒污泥反應系統，其特征在于：包括調節池、顆粒污泥反應器以及微生物淘洗系統，其中所述調節池通過進水管與所述顆粒污泥反應器的反應池連接，所述顆粒污泥反應器為一序批式的恒液位水處理設備，所述顆粒污泥反應器與所述微生物淘洗系統連接。

所述反應池的頂部設置有一配水槽，所述配水槽具有若干分格，若干分格分別通過配水管道與設置在所述反應池底部的集泥斗連通，所述配水槽的下方設置有一穿孔排放管，用于將所述反應池池內處理好的水排放至池外，所述反應池的中部為泥水混合反應區。

所述集泥斗為環形且沿高度方向下窄上寬。

所述集泥斗內設有環形穿孔曝氣管，所述環形穿孔曝氣管與一供氣設備連接。

所述微生物淘洗系統包括過濾單元和菌落控制單元，所述過濾單元與所述反應池的穿孔排放管通過管路連接，所述菌落控制單元與所述過濾單元連通，所述菌落控制單元通過循環進水管與所述反應池的配水槽連通。

所述菌落控制單元內設置有多種不同波長的紫外燈管。

本發明的優點是：解決了目前國內顆粒污泥反應器污泥淤積的問題，實現了選擇壓的連續變化，實現了進水流量與選擇壓的關聯分離，使其更具有靈活性和抗沖擊能力。

（發明人：柳林齊;趙國強;徐偉忠;孫炯;李凱英;謝麗;龐維海;閔柏林）
