公布日：2024.04.09

申請日：2024.01.19

分類號：B01F27/1125(2022.01)I;C02F3/00(2023.01)I

摘要

本發明公開了一種污水處理用污泥攪拌器葉輪，包括污泥攪拌器葉輪本體；所述污泥攪拌器葉輪本體的入水端設置為第一弧形；所述污泥攪拌器葉輪本體的外導角設置為圓弧形；所述污泥攪拌器葉輪本體的出水端設置為第二弧形。本發明提高攪拌器的運行性能和運行效率，滿足污水處理工藝流程的需要，達到穩定水質，提高運行效能，提供有力的支撐。

權利要求書

1.一種污水處理用污泥攪拌器葉輪，其特征在于：包括污泥攪拌器葉輪本體；所述污泥攪拌器葉輪本體的入水端設置為第一弧形；所述污泥攪拌器葉輪本體的外導角設置為圓弧形；所述污泥攪拌器葉輪本體的出水端設置為第二弧形。

2.根據權利要求1所述的污水處理用污泥攪拌器葉輪，其特征在于：所述入水端的縱向截面厚度為d1；所述第一弧形的長度L1＝5d1。

3.根據權利要求2所述的污水處理用污泥攪拌器葉輪，其特征在于：所述第一弧形為橢圓弧形；所述橢圓弧形的圓心距為L1，半徑為L1+d1。

4.根據權利要求2所述的污水處理用污泥攪拌器葉輪，其特征在于：所述圓弧形的變徑為10d1。

5.根據權利要求3所述的污水處理用污泥攪拌器葉輪，其特征在于：所述出水端的縱向截面厚度為d2；所述第二弧形的長度L2＝5d2。

6.根據權利要求5所述的污水處理用污泥攪拌器葉輪，其特征在于：所述第二弧形為橢圓弧形；所述橢圓弧形的圓心距為L2，半徑為L2+d2。

7.根據權利要求6所述的污水處理用污泥攪拌器葉輪，其特征在于：所述入水端的縱向截面厚度d1等于所述出水端的縱向截面厚度d2；所述第一弧形的長度L1等于所述第二弧形的長度L2。

發明內容

針對現有技術中存在的缺陷，本發明的目的是提供一種污水處理用污泥攪拌器葉輪，提高攪拌器的運行性能和運行效率，滿足污水處理工藝流程的需要，達到穩定水質，提高運行效能，提供有力的支撐。

為實現上述目的，本發明采用如下技術方案：

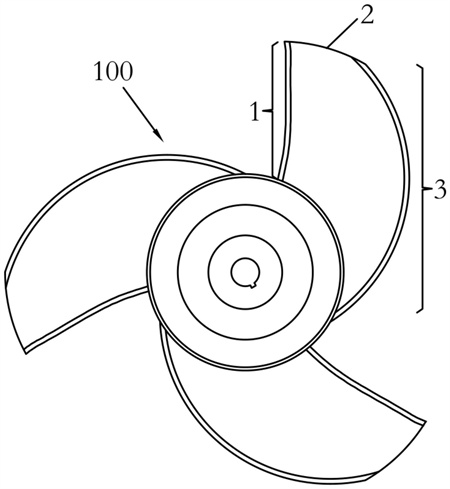

一種污水處理用污泥攪拌器葉輪，包括污泥攪拌器葉輪本體；

所述污泥攪拌器葉輪本體的入水端設置為第一弧形；

所述污泥攪拌器葉輪本體的外導角設置為圓弧形；

所述污泥攪拌器葉輪本體的出水端設置為第二弧形。

較佳的，所述入水端的縱向截面厚度為d1；

所述第一弧形的長度L1＝5d1。

較佳的，所述第一弧形為橢圓弧形；

所述橢圓弧形的圓心距為L1，半徑為L1+d1。

較佳的，所述圓弧形的變徑為10d1。

較佳的，所述出水端的縱向截面厚度為d2；

所述第二弧形的長度L2＝5d2。

較佳的，所述第二弧形為橢圓弧形；

所述橢圓弧形的圓心距為L2，半徑為L2+d2。

較佳的，所述入水端的縱向截面厚度d1等于所述出水端的縱向截面厚度d2；

所述第一弧形的長度L1等于所述第二弧形的長度L2。

本發明所提供的一種污水處理用污泥攪拌器葉輪，具有以下幾點有益效果：

1)污水處理的生物池是能耗主要工藝段，在日常運營過程中攪拌器都是連續運行，且污泥粉碎程度不可控。通過本發明改良葉輪，實現了攪拌器能夠有效減少污泥粉碎程度，穩定運行，提高了運行效率。

2)減少了葉輪的真空腔，提高水力效率，實現了節能降耗，綠色收益較為明顯。在雙碳大背景下，既完善了運行控制能力，又提升了污水廠運行穩定性。

3)本發明解決了攪拌器原位優化提升，不用購置新攪拌器，可以推廣。

（發明人：呂燕;樊昱昕;王一夏;葉偉琦;楊俊;胡躍辰;王超;呂志超;陳諾）
