公布日：2024.04.09

申請日：2023.12.28

分類號：C02F3/30(2023.01)I;B01D21/04(2006.01)I;C02F101/16(2006.01)N

摘要

本發明涉及污水處理技術領域，尤其涉及一種基于生物倍增的污水處理系統。好氧模塊；厭氧模塊；沉淀模塊；分析模塊，用以根據氮含量對污水處理系統的運行是否滿足預設標準進行判定，滿足預設標準，分析模塊將所述厭氧模塊的對應運行參數調節至對應值；若不滿足預設標準，分析模塊根據好氧模塊內水位對判定標準進行修正，或，確定不滿足預設標準的原因。與現有技術相比，本發明的有益效果在于，本發明通過對好氧模塊氮含量進行檢測并與預設標準進行比較，從而對污水處理系統的運行是否滿足預設標準進行判定，及時將對應運行參數調節至對應值，從而增加了污水處理系統的處理效率。

權利要求書

1.一種基于生物倍增的污水處理系統，其特征在于，包括：好氧模塊，包括：設置在好氧模塊中間位置用以將進入好氧模塊的污水進行分散的分散板、設置在好氧模塊底部用以促進自養反硝化反應的填充基層、設置在好氧模塊底部的用以將污水排出好氧模塊的排水短管以及用以檢測好氧模塊內氧氣含量的氧含量檢測器以及用以檢測氮含量的氮含量檢測器；厭氧模塊，其設置在所述好氧模塊下方且與好氧模塊通過隔板相隔，包括一設置在厭氧區底部，用以將厭氧模塊內的污泥泵送進好氧模塊的潛污泵；沉淀模塊，包括：一用以沉淀污水污泥的圓形沉淀槽以及用以刮泥的刮泥板，在圓形沉淀槽中間設置有所述厭氧模塊，厭氧模塊與沉淀槽底部相連通，且通過一升降機構相連接；分析模塊，其分別與所述好氧模塊、所述厭氧模塊和所述沉淀模塊相連接，用以根據所述好氧模塊內的氮含量傳感器測得的氮含量對污水處理系統的運行是否滿足預設標準進行判定，若分析模塊判定污水處理系統的運行滿足預設標準，分析模塊根據氮含量將所述厭氧模塊的對應運行參數調節至對應值；若所述分析模塊判定所述污水處理系統的運行不滿足預設標準，分析模塊根據好氧模塊內水位對判定標準進行修正，或，確定不滿足預設標準的原因。

2.根據權利要求1所述的基于生物倍增的污水處理系統，其特征在于，所述分析模塊根據所述檢測單元測得的好氧模塊的氮含量對所述污水處理系統的運行是否滿足預設標準進行判定，若分析模塊判定污水處理系統的運行滿足預設標準，分析模塊根據氮含量將所述潛污泵的功率調節至對應值；若所述分析模塊判定所述污水處理系統的運行不滿足預設標準，分析模塊根據好氧模塊內水位將一級預設氮含量修正至對應值，或，根據所述檢測單元測得的氧含量確定污水處理系統的運行不滿足預設標準的原因。

3.根據權利要求2所述的基于生物倍增的污水處理系統，其特征在于，所述分析模塊在判定污水處理系統的運行滿足預設標準時，將所述一級預設氮含量與所述氮含量的差值記為氮含量差值并根據氮含量差值設置有若干針對所述潛污泵的功率的調節方式，且各調解方式針對潛污泵的功率的調節幅度均不相同。

4.根據權利要求2所述的基于生物倍增的污水處理系統，其特征在于，所述分析模塊在判定所述污水處理系統的運行不滿足預設標準時，根據好氧模塊內的水位設置有若干針對一級預設氮含量的修正方式，且各修正方式針對一級預設氮含量的調節幅度均不相同。

5.根據權利要求4所述的基于生物倍增的污水處理系統，其特征在于，所述分析模塊在第一預設條件下，根據氮含量對所述污水處理系統的運行是否滿足預設標準進行二次判定，以及在所述分析模塊判定所述污水處理系統的運行不滿足預設標準時，根據所述檢測單元測得的好氧模塊的氧含量確定污水處理系統的運行不滿足預設標準的原因；所述第一預設條件為所述分析模塊完成針對所述一級預設氮含量的修正并將修正后的一級預設氮含量記為修正氮含量。

6.根據權利要求2所述的基于生物倍增的污水處理系統，其特征在于，所述分析模塊在判定所述污水處理系統的運行不滿足預設標準時，根據所述檢測單元測得的好氧模塊的氧含量確定所述污水處理系統的運行不滿足預設標準的原因包括：所述好氧模塊內廢水的流速大于預設標準，所述好氧模塊的氧氣擴散不均勻。7.根據權利要求6所述的基于生物倍增的污水處理系統，其特征在于，所述分析模塊在確定所述污水處理系統的運行不滿足預設標準的原因為所述好氧模塊內廢水的流速大于預設標準時，將所述氧含量與所述預設氧含量的差值記為氧含量差值，并根據氧含量差值設置有若干針對所述潛污泵的功率調節方式且各調節方式針對所述潛污泵的功率的調節幅度均不相同。

8.根據權利要求6所述的基于生物倍增的污水處理系統，其特征在于，所述分析模塊在判定所述污水處理系統的運行不滿足預設標準的原因為所述好氧模塊的氧氣擴散不均勻時，將所述預設氧含量與所述氧含量的差值記為標準差值并根據標準差值設置有若干針對所述厭氧模塊的高度調節方式，且各調節方式針對高度的調節方式均不相同。

9.根據權利要求8所述的基于生物倍增的污水處理系統，其特征在于，所述分析模塊在第二預設條件下根據所選取的調節方式確定針對所述刮泥板的速度調節方式，且各速度調節方式針對所述刮泥板的速度的調節幅度均不相同；所述第二預設條件為所述分析模塊完成針對所述厭氧模塊的高度的調節。

10.根據權利要求4所述的基于生物倍增的污水處理系統，其特征在于，在厭氧模塊底部設置一臺潛污泵，潛污泵進水管口位于厭氧反應區中部，潛污泵出水管口位于好氧區中上部且穿過所述分散板。

發明內容

為此，本發明提供一種基于生物倍增的污水處理系統，用以克服現有技術中處理效率較低的問題。

為實現上述目的，本發明提供一種基于生物倍增的污水處理系統。包括：

好氧模塊，包括：設置在好氧模塊中間位置用以將進入到好氧模塊的污水進行分散的分散板、設置在好氧模塊底部用以促進自養反硝化反應的填充基層、設置在好氧模塊底部的用以將污水排出好氧模塊的排水短管以及用以檢測好氧模塊內氧氣含量的氧含量檢測器以及用以檢測氮含量的氮含量檢測器；

厭氧模塊，其設置在所述好氧模塊下方且與好氧模塊通過隔板相隔，包括一設置在厭氧區底部，用以將厭氧模塊內的污泥泵送進好氧模塊的潛污泵；

沉淀模塊，包括：一用以沉淀污水污泥的圓形沉淀槽以及用以刮泥的刮泥板，在圓形沉淀槽中間設置有所述厭氧模塊，厭氧模塊與沉淀槽底部相連通，且通過一升降機構相連接；

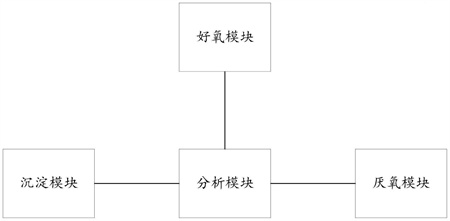

分析模塊，其分別與所述好氧模塊、所述厭氧模塊和所述沉淀模塊相連接，用以根據所述好氧模塊內的氮含量傳感器測得的氮含量對污水處理系統的運行是否滿足預設標準進行判定，若分析模塊判定污水處理系統的運行滿足預設標準，分析模塊根據氮含量將所述厭氧模塊的對應運行參數調節至對應值；

若所述分析模塊判定所述污水處理系統的運行不滿足預設標準，分析模塊根據好氧模塊內水位對判定標準進行修正，或，確定不滿足預設標準的原因。

進一步地，所述分析模塊根據所述檢測單元測得的好氧模塊的氮含量對所述污水處理系統的運行是否滿足預設標準進行判定，若分析模塊判定污水處理系統的運行滿足預設標準，分析模塊根據氮含量將所述潛污泵的功率調節至對應值；

若所述分析模塊判定所述污水處理系統的運行不滿足預設標準，分析模塊根據好氧模塊內水位將一級預設氮含量修正至對應值，或，根據所述檢測單元測得的氧含量確定污水處理系統的運行不滿足預設標準的原因。

進一步地，所述分析模塊在判定污水處理系統的運行滿足預設標準時，將所述一級預設氮含量與所述氮含量的差值記為氮含量差值并根據氮含量差值設置有若干針對所述潛污泵的功率的調節方式，且各調解方式針對潛污泵的功率的調節幅度均不相同。

進一步地，所述分析模塊在判定所述污水處理系統的運行不滿足預設標準時，根據好氧模塊內的水位設置有若干針對一級預設氮含量的修正方式，且各修正方式針對一級預設氮含量的調節幅度均不相同。

進一步地，所述分析模塊在第一預設條件下，根據氮含量對所述污水處理系統的運行是否滿足預設標準進行二次判定，以及在所述分析模塊判定所述污水處理系統的運行不滿足預設標準時，根據所述檢測單元測得的好氧模塊的氧含量確定污水處理系統的運行不滿足預設標準的原因；

所述第一預設條件為所述分析模塊完成針對所述一級預設氮含量的修正并將修正后的一級預設氮含量記為修正氮含量。

進一步地，所述分析模塊在判定所述污水處理系統的運行不滿足預設標準時，根據所述檢測單元測得的好氧模塊的氧含量確定所述污水處理系統的運行不滿足預設標準的原因包括：所述好氧模塊內廢水的流速大于預設標準，所述好氧模塊的氧氣擴散不均勻。

進一步地，所述分析模塊在確定所述污水處理系統的運行不滿足預設標準的原因為所述好氧模塊內廢水的流速大于預設標準時，將所述氧含量與所述預設氧含量的差值記為氧含量差值，并根據氧含量差值設置有若干針對所述潛污泵的功率調節方式且各調節方式針對所述潛污泵的功率的調節幅度均不相同。

進一步地，所述分析模塊在判定所述污水處理系統的運行不滿足預設標準的原因為所述好氧模塊的氧氣擴散不均勻時，將所述預設氧含量與所述氧含量的差值記為標準差值并根據標準差值設置有若干針對所述厭氧模塊的高度調節方式，且各調節方式針對高度的調節方式均不相同。

進一步地，所述分析模塊在第二預設條件下根據所選取的調節方式確定針對所述刮泥板的速度調節方式，且各速度調節方式針對所述刮泥板的速度的調節幅度均不相同；

所述第二預設條件為所述分析模塊完成對所述厭氧模塊的高度的調節。

進一步地，在厭氧模塊底部設置一臺潛污泵，潛污泵進水管口位于厭氧反應區中部，潛污泵出水管口位于好氧區中上部且穿過所述分散板。

與現有技術相比，本發明的有益效果在于，本發明通過對好氧模塊氮含量進行檢測并與預設標準進行比較，從而對污水處理系統的運行是否滿足預設標準進行判定，從而在判定不滿足預設標準時，及時將對應運行參數調節至對應值，從而增加了污水處理系統的處理效率；另一方面，本發明通過采用圓柱池體，有助于水體流動；本專利通過潛污泵和分散板，協同含有稀土尾礦和硫鐵礦基質的填充基層，有助于控制低溶解氧，實現縱向短程硝化/反硝化脫氮，有助于控制高污泥濃度，確保處理高效持續穩定，從而進一步提高了污水處理系統的處理效率。

進一步地，本發明通過周期性將測得的好氧模塊內的氮含量與預設標準進行比較，從而及時對污水處理系統的運行是否滿足預設狀態進行判定，在判定不滿足預設運行狀態時，及時進行調節，從而進一步提高了污水處理系統的處理效率。

進一步地，本發明通過計算氮含量差值并與預設標準進行比較，能夠根據實際情況快速選取對應的功率調節系數，從而快速將潛污泵的功率調節至對應值，在保證處理效果的同時，加快處理速度，從而進一步提高了污水處理系統的處理效率。

進一步地，本發明根據好氧模塊內的水位對一級預設氮含量進行修正，從而對污水處理系統的運行是否滿足預設標準進行判斷，從而在判斷不滿足預設標準時，檢測含氧量進一步確定原因，從而進一步提高了污水處理系統的處理效率。

進一步地，本發明在修正完成后，對污水處理系統的運行是否滿足預設標準進行重新判定，從而對實際情況進行多級判定，從而增加檢測精度，從而進一步提高了污水處理系統的處理效率。

進一步地，本發明通過對氧含量進行檢測，從而確定污水處理系統不滿足預設標準的原因，從而根據確定的原因進行對應的操作，從而快速對問題進行修正，從而進一步提高了污水處理系統的處理效率。

進一步地，本發明通過計算標準差值并與預設標準進行比較，從而根據實際情況選取對應的功率調節系數，以將潛污泵的功率調節至對應值，從而減少好氧模塊內廢水的流速，從而進一步提高了污水處理系統的處理效率。

進一步地，本發明通過計算標準差值并預設標準進行比較，能夠根據實際情況選取對應的調節系數對厭氧模塊高度進行調節，避免使用同一調節系數造成調節過度或調節過小，從而快速進行精準調節，進一步提高了污水處理系統的處理效率。

進一步地，本發明通過在厭氧模塊的高度進行調節時對刮泥板的速度進行同步調節，從而進一步提高了污水處理系統的處理效率。

進一步地，本發明從而進一步提高了污水處理系統的處理效率。

（發明人：張傳兵;賈冰瑩;徐亞萍;劉偉;崔榮榮;張真;騰濤;范金峰;王滿軍;付志鵬;王千千;陸旭陽）
