公布日：2023.09.22

申請日：2023.06.30

分類號：C02F1/00(2023.01)I;C02F3/00(2023.01)I;C02F101/30(2006.01)N;C02F103/06(2006.01)N

摘要

本發明公開了垃圾滲濾液處理系統，包括分隔框，所述分隔框底部開設有開槽，所述開槽固定連接有過濾板，通過電動伸縮桿、彈性盤、擺動板、移動板等結構之間的相互配合，可實現將生活垃圾、污泥、飛灰分別倒入到分隔框內部，電動伸縮桿帶動按壓板進行上下移動，按壓板帶動生活垃圾、污泥、飛灰進行擠壓，多余的垃圾滲濾液將流入到連接管內部，當需要對垃圾進行處理時，操作人員或者機械手可通過彈性盤對垃圾進行整理，同時垃圾滲濾液落在移動板頂部，移動板向下移動，垃圾滲濾液進入到限位框內部，限位框內部的活性污泥將對垃圾滲濾液中的BOD5、有機炭等雜質進行吸收，并通過孔洞排出。

權利要求書

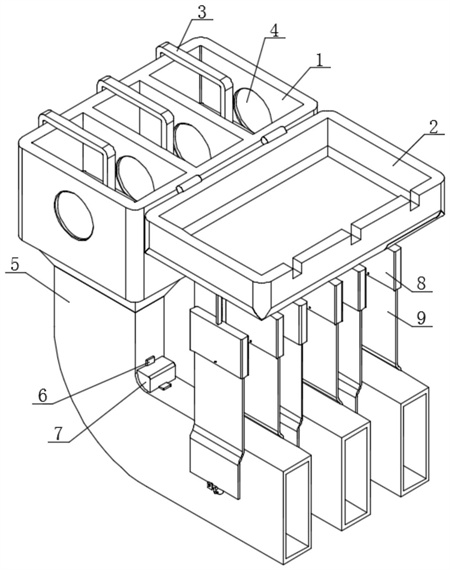

1.垃圾滲濾液處理系統，包括分隔框（1），其特征在于：所述分隔框（1）底部開設有開槽，所述開槽固定連接有過濾板（15），所述分隔框（1）后側固定連接有三個L形桿（18），所述L形桿（18）遠離分隔框（1）的一端均固定連接有連接U型塊（17），所述連接U型塊（17）內腔鉸接有擺動塊（16），所述擺動塊（16）頂部均固定連接有電動伸縮桿（13），所述電動伸縮桿（13）頂端固定連接有固定板（14），所述固定板（14）前側均固定連接有連接U型板（3），所述連接U型板（3）遠離固定板（14）的一側均鉸接有限位U型板（37），所述限位U型板（37）底部均固定連接有按壓板（11），所述分隔框（1）底部設有凈化機構，所述分隔框（1）前側設有調節機構。

2.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于：所述凈化機構包括三個連接管（5），所述連接管（5）一端固定連接在分隔框（1）底部，所述連接管（5）前側均開設有通槽，所述通槽內腔均鉸接有擺動板（29），所述擺動板（29）頂部固定連接有限位框（19），所述限位框（19）頂部開設有連接槽，所述限位框（19）頂部固定連接有限位罩（24），所述限位框（19）內腔頂部靠近左右兩側處均開設有三個盲孔，所述盲孔內腔均固定連接有連接彈性桿（26），所述連接彈性桿（26）底端固定連接在移動板（25）頂部，所述移動板（25）頂部靠近前側處開設有若干個限位槽，所述移動板（25）頂部靠近前側處開設有兩個滑槽，所述滑槽內腔均活動連接有滑塊（32），所述滑塊（32）頂部共同固定連接有活動板（27）。

3.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于：所述調節機構包括蓋板（2），所述蓋板（2）后側靠近頂部處設有兩個合頁，所述蓋板（2）通過合頁與分隔框（1）前側活動連接，所述蓋板（2）底部固定連接有若干個固定U型塊（30），所述固定U型塊（30）內腔鉸接有調節板（31），所述調節板（31）底部固定連接有連接框（8），所述連接框（8）內腔頂部固定連接有伸縮布（9），所述伸縮布（9）底部均固定連接有支撐U型板（33），所述支撐U型板（33）左右兩側均開設有第一螺紋孔，所述第一螺紋孔內腔均嚙合設有螺紋桿（34），所述支撐U型板（33）底部均固定連接有調節桿（35），所述調節桿（35）遠離支撐U型板（33）的一端均固定連接有固定球（36），所述連接框（8）左右兩側靠近底部處均開設有第二螺紋孔，所述蓋板（2）前側開設有三個調節槽。

4.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于：所述分隔框（1）內腔均開設有圓孔，所述圓孔內腔開設有圓槽，所述圓槽內腔均設有彈性盤（4），所述彈性盤（4）左右兩側均開設有若干個插槽，所述彈性盤（4）外側邊緣均套設有若干個限位U型塊（21），所述限位U型塊（21）左右兩側均固定連接有卡塊（22），所述卡塊（22）插接在相鄰的插槽內腔，所述限位U型塊（21）遠離彈性盤（4）的一側均固定連接有固定桿（20），所述固定桿（20）一端固定連接在相鄰的圓槽內腔。

5.根據權利要求2所述的垃圾滲濾液處理系統，其特征在于：所述連接管（5）前側均設有透明框（7），所述透明框（7）頂部和前側均固定連接有磁鐵（6），所述磁鐵（6）與連接管（5）外側邊緣為相互貼合設置。

6.根據權利要求1所述的垃圾滲濾液處理系統，其特征在于：所述電動伸縮桿（13）外側邊緣均套設有彈性板（12），所述彈性板（12）前側固定連接在分隔框（1）后側，所述分隔框（1）前側固定連接有三個支撐板（10）。

7.根據權利要求2所述的垃圾滲濾液處理系統，其特征在于：所述連接管（5）內腔后側均固定連接有連接板（23），所述連接板（23）底部均固定連接有兩個限位彈性桿（28），所述限位彈性桿（28）底端固定連接在相鄰的擺動板（29）頂部。

發明內容

為實現上述目的，本發明提供如下技術方案：垃圾滲濾液處理系統，包括分隔框，所述分隔框底部開設有開槽，所述開槽固定連接有過濾板，所述分隔框后側固定連接有三個L形桿，所述L形桿遠離分隔框的一端均固定連接有連接U型塊，所述連接U型塊內腔鉸接有擺動塊，所述擺動塊頂部均固定連接有電動伸縮桿，所述電動伸縮桿頂端固定連接有固定板，所述固定板前側均固定連接有連接U型板，所述連接U型板遠離固定板的一側均鉸接有限位U型板，所述限位U型板底部均固定連接有按壓板，所述分隔框底部設有凈化機構，所述分隔框前側設有調節機構。

優選的，所述凈化機構包括三個連接管，所述連接管一端固定連接在分隔框底部，所述連接管前側均開設有通槽，所述通槽內腔均鉸接有擺動板，所述擺動板頂部固定連接有限位框，所述限位框頂部開設有連接槽，所述限位框頂部固定連接有限位罩，所述限位框內腔頂部靠近左右兩側處均開設有三個盲孔，所述盲孔內腔均固定連接有連接彈性桿，所述連接彈性桿底端固定連接在移動板頂部，所述移動板頂部靠近前側處開設有若干個限位槽，所述移動板頂部靠近前側處開設有兩個滑槽，所述滑槽內腔均活動連接有滑塊，所述滑塊頂部共同固定連接有活動板。

優選的，所述調節機構包括蓋板，所述蓋板后側靠近頂部處設有兩個合頁，所述蓋板通過合頁與分隔框前側活動連接，所述蓋板底部固定連接有若干個固定U型塊，所述固定U型塊內腔鉸接有調節板，所述調節板底部固定連接有連接框，所述連接框內腔頂部固定連接有伸縮布，所述伸縮布底部均固定連接有支撐U型板，所述支撐U型板左右兩側均開設有第一螺紋孔，所述第一螺紋孔內腔均嚙合設有螺紋桿，所述支撐U型板底部均固定連接有調節桿，所述調節桿遠離支撐U型板的一端均固定連接有固定球，所述連接框左右兩側靠近底部處均開設有第二螺紋孔，所述蓋板前側開設有三個調節槽。

優選的，所述分隔框內腔均開設有圓孔，所述圓孔內腔開設有圓槽，所述圓槽內腔均設有彈性盤，所述彈性盤左右兩側均開設有若干個插槽，所述彈性盤外側邊緣均套設有若干個限位U型塊，所述限位U型塊左右兩側均固定連接有卡塊，所述卡塊插接在相鄰的插槽內腔，所述限位U型塊遠離彈性盤的一側均固定連接有固定桿，所述固定桿一端固定連接在相鄰的圓槽內腔。

優選的，所述連接管前側均設有透明框，所述透明框頂部和前側均固定連接有磁鐵，所述磁鐵與連接管外側邊緣為相互貼合設置。

優選的，所述電動伸縮桿外側邊緣均套設有彈性板，所述彈性板前側固定連接在分隔框后側，所述分隔框前側固定連接有三個支撐板。

優選的，所述連接管內腔后側均固定連接有連接板，所述連接板底部均固定連接有兩個限位彈性桿，所述限位彈性桿底端固定連接在相鄰的擺動板頂部。

與現有技術相比，本發明的有益效果是：本發明通過電動伸縮桿、彈性盤、擺動板、移動板等結構之間的相互配合，可實現將生活垃圾、污泥、飛灰分別倒入到分隔框內部，電動伸縮桿帶動按壓板進行上下移動，按壓板帶動生活垃圾、污泥、飛灰進行擠壓，多余的垃圾滲濾液將流入到連接管內部，當需要對垃圾進行處理時，操作人員或者機械手可通過彈性盤對垃圾進行整理，同時垃圾滲濾液落在移動板頂部，移動板向下移動，垃圾滲濾液進入到限位框內部，限位框內部的活性污泥將對垃圾滲濾液中的BOD5、有機炭等雜質進行吸收，并通過孔洞排出；通過伸縮布、連接框、支撐U型板、固定球等結構之間的相互配合，可實現當蓋板翻轉后，轉動螺紋桿，支撐U型板遠離連接框，伸縮布進行拉伸，并帶動固定球進行移動，可通過人工帶動固定球進行移動，固定球對連接管表面進行敲擊，從而可對連接管內壁附著的垃圾進行處理，起到了一定的清理效果。

（發明人：陳寬;何秋成;陳勇;陳雷）
