公布日：2024.04.12
申請日：2024.03.11
分類號：C02F1/00(2023.01)I;B01D63/16(2006.01)I;C02F1/44(2023.01)I
摘要
本發明公開了管式陶瓷膜污水處理器，涉及污水處理技術領域，包括污水池和循環箱，污水池和循環箱之間通過循環水管連通，循環水管上設置有循環泵，污水池的一側固定連接有凈水箱，凈水箱上設置有水質檢測器，凈水箱的下端固定連接有氣壓控制柜，污水池和循環箱之間轉動連接有若干個陶瓷膜凈水組件，每個陶瓷膜凈水組件內均設置有管式陶瓷膜，污水池內還設有刮除組件，第一安裝環和第二安裝環內的鎖緊組件中的滑塊兩端開設有斜口，從而便于滑塊收縮，然后在壓簧的彈力作用下，能夠從四周將管式陶瓷膜的兩端固定住，完成管式陶瓷膜簡單固定安裝，提高了管式陶瓷膜的安裝效率。
權利要求書

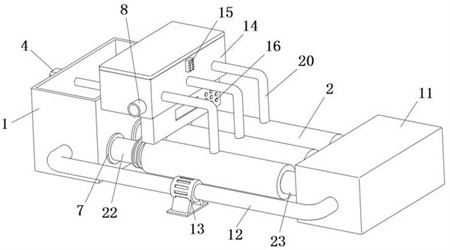

1.管式陶瓷膜污水處理器，包括污水池（1）和循環箱（11），所述污水池（1）和循環箱（11）之間通過循環水管（12）連通，所述循環水管（12）上設置有循環泵（13），所述污水池（1）的一側固定連接有凈水箱（14），所述凈水箱（14）上設置有水質檢測器（15），所述凈水箱（14）的下端固定連接有氣壓控制柜（16），其特征在于，所述污水池（1）和循環箱（11）之間轉動連接有若干個陶瓷膜凈水組件（2），每個陶瓷膜凈水組件（2）內均設置有管式陶瓷膜（3），所述污水池（1）內還設有刮除組件（4），所述刮除組件（4）包括電機（41）、傳動軸（42）和刮除板（43），所述傳動軸（42）密封轉動連接在污水池（1）的中部，且傳動軸（42）的兩端均貫穿污水池（1），所述電機（41）固定安裝在污水池（1）的一側，且所述電機（41）的輸出端與傳動軸（42）固定連接，所述刮除板（43）滑動設置在污水池（1）內部的一側，所述傳動軸（42）的中部固定安裝有凸輪（44），所述凸輪（44）在轉動時可以驅動刮除板（43）沿污水池（1）的內壁向下滑動，所述傳動軸（42）遠離電機（41）的一端上設置有若干個傳動帶（5），所述傳動軸（42）通過若干個傳動帶（5）驅動陶瓷膜凈水組件（2）轉動，且傳動帶（5）的數量與陶瓷膜凈水組件（2）的數量對應，所述陶瓷膜凈水組件（2）包括外筒（21），所述外筒（21）的中部通過凈水輸送管（20）與凈水箱（14）連通，所述外筒（21）的一端通過氣管（17）與氣壓控制柜（16）連通，所述外筒（21）的兩端分別轉動連接有進水管（22）和出水管（23），所述進水管（22）的一端與污水池（1）轉動連接，所述進水管（22）的另一端與外筒（21）轉動連接，所述進水管（22）靠近污水池（1）的一端固定安裝有濾網（24），所述進水管（22）靠近外筒（21）的一端設置有第一安裝環（25），所述第一安裝環（25）靠近進水管（22）的一端還固定安裝有抵觸環（26），所述出水管（23）的一端與循環箱（11）轉動連接，所述出水管（23）的另一端與外筒（21）轉動連接，所述出水管（23）靠近外筒（21）的一端設置有第二安裝環（27），所述第一安裝環（25）與第二安裝環（27）的內壁均圓周陣列有若干個鎖緊組件（6），所述鎖緊組件（6）包括滑塊（61）和壓簧（62），所述第一安裝環（25）內的滑塊（61）滑動連接在第一安裝環（25）的內壁并通過壓簧（62）與第一安裝環（25）固定連接，所述第二安裝環（27）內的滑塊（61）滑動連接在第二安裝環（27）的內壁并通過壓簧（62）與第二安裝環（27）固定連接，所述滑塊（61）的兩端均開設有斜口，所述污水池（1）靠近進水管（22）的一側內壁還設置有阻隔板（18），所述阻隔板（18）位于進水管（22）的下方，每個所述氣管（17）上均設置有單向閥（19），所述第一安裝環（25）的一側圓周陣列安裝有若干個楔形塊（28），每個所述楔形塊（28）靠近第一安裝環（25）中心的一側均開設有斜口，每個所述進水管（22）與污水池（1）的連接處均設置有密封環（7），每個所述出水管（23）與循環箱（11）的連接處均設置有密封環（7），在傳動軸（42）轉動時，通過傳動帶（5）帶動若干進水管（22）分別轉動，由于進水管（22）內的第一安裝環（25）通過鎖緊組件（6）將管式陶瓷膜（3）夾緊，從而使得管式陶瓷膜（3）也能夠轉動，使得管式陶瓷膜（3）不會由于污水的重力作用導致管式陶瓷膜（3）下方的膜層損耗過大。
2.根據權利要求1所述的管式陶瓷膜污水處理器，其特征在于，所述凈水箱（14）的一端連通有凈水排出管（8）。
發明內容
本發明的目的在于提供管式陶瓷膜污水處理器，解決了現有技術將管式陶瓷膜以豎直方式安裝的難度較大，并且管式陶瓷膜的分離效果沒有得到很好的利用，也難以保證管式陶瓷膜的凈水效果的問題。
為解決上述技術問題，本發明具體提供下述技術方案：
管式陶瓷膜污水處理器，包括污水池和循環箱，所述污水池和循環箱之間通過循環水管連通，所述循環水管上設置有循環泵，所述污水池的一側固定連接有凈水箱，所述凈水箱上設置有水質檢測器，所述凈水箱的下端固定連接有氣壓控制柜，所述污水池和循環箱之間轉動連接有若干個陶瓷膜凈水組件，每個陶瓷膜凈水組件內均設置有管式陶瓷膜，所述污水池內還設有刮除組件，所述刮除組件包括電機、傳動軸和刮除板，所述傳動軸密封轉動連接在污水池的中部，且傳動軸的兩端均貫穿污水池，所述電機固定安裝在污水池的一側，且所述電機的輸出端與傳動軸固定連接，所述刮除板滑動設置在污水池內部的一側，所述傳動軸的中部固定安裝有凸輪，所述凸輪在轉動時可以驅動刮除板沿污水池的內壁向下滑動，所述傳動軸遠離電機的一端上設置有若干個傳動帶。
作為本發明的一種優選方案，所述傳動軸通過若干個傳動帶驅動陶瓷膜凈水組件轉動，且傳動帶的數量與陶瓷膜凈水組件的數量對應，所述陶瓷膜凈水組件包括外筒，所述外筒的中部通過凈水輸送管與凈水箱連通，所述外筒的一端通過氣管與氣壓控制柜連通，所述外筒的兩端分別轉動連接有進水管和出水管，所述進水管的一端與污水池轉動連接，所述進水管的另一端與外筒轉動連接，所述進水管靠近污水池的一端固定安裝有濾網，所述進水管靠近外筒的一端設置有第一安裝環，所述第一安裝環靠近進水管的一端還固定安裝有抵觸環，所述出水管的一端與循環箱轉動連接，所述出水管的另一端與外筒轉動連接，所述出水管靠近外筒的一端設置有第二安裝環，所述第一安裝環與第二安裝環的內壁均圓周陣列有若干個鎖緊組件。
作為本發明的一種優選方案，所述鎖緊組件包括滑塊和壓簧，所述第一安裝環內的滑塊滑動連接在第一安裝環的內壁并通過壓簧與第一安裝環固定連接，所述第二安裝環內的滑塊滑動連接在第二安裝環的內壁并通過壓簧與第二安裝環固定連接。
作為本發明的一種優選方案，所述污水池靠近進水管的一側內壁還設置有阻隔板，所述阻隔板位于進水管的下方。
作為本發明的一種優選方案，每個所述氣管上均設置有單向閥。
作為本發明的一種優選方案，所述第一安裝環的一側圓周陣列安裝有若干個楔形塊，每個所述楔形塊靠近第一安裝環中心的一側均開設有斜口。
作為本發明的一種優選方案，所述滑塊的兩端均開設有斜口。
作為本發明的一種優選方案，每個所述進水管與污水池的連接處均設置有密封環。
作為本發明的一種優選方案，每個所述出水管與循環箱的連接處均設置有密封環。
作為本發明的一種優選方案，所述凈水箱的一端連通有凈水排出管。
本發明與現有技術相比較具有如下有益效果：
1、在第一安裝環和第二安裝環內的鎖緊組件中的滑塊兩端開設有斜口，以便于滑塊收縮，然后在壓簧的彈力作用下，能夠從四周將管式陶瓷膜的兩端固定住，完成管式陶瓷膜簡單固定安裝，提高了管式陶瓷膜的安裝效率；
2、污水在進入管式陶瓷膜之前，首先會通過進水管一端的濾網隔絕大顆粒雜質，防止管式陶瓷膜被大顆粒雜質堵塞導致污水處理效果下降，此時電機啟動，并帶動傳動軸轉動，使傳動軸上的凸輪轉動，凸輪的凸出部在向下時會擠壓刮除板使其向下運動，將濾網外的大顆粒雜質刮除，防止大顆粒雜質附著在濾網的表面，導致陶瓷膜凈水組件的進水量下降，并且，刮除板采用低密度材質，使得刮除板在不被凸輪擠壓時會上浮，而不會始終阻擋在濾網前，而阻隔板的設置是為了防止污水池下方的沉淀物被吸入陶瓷膜凈水組件內，從而保證陶瓷膜凈水組件的污水處理效果；
3、在傳動軸轉動時，能通過傳動帶帶動若干進水管分別轉動，由于進水管內的第一安裝環通過鎖緊組件將管式陶瓷膜夾緊，從而使得管式陶瓷膜也能夠轉動，使得管式陶瓷膜不會由于污水的重力作用使得管式陶瓷膜下方的膜層損耗過大，從而保證管式陶瓷膜各位置的膜層使用頻率基本趨于一致，提高管式陶瓷膜的使用壽命。
（發明人：原巖剛;李紹紅;馬信超;于思瀛;杜韶軍）
