公布日：2023.10.24

申請日：2022.04.01

分類號：B01D53/18(2006.01)I;B01D53/26(2006.01)I;B01D47/06(2006.01)I;B01D24/10(2006.01)I;B01D24/00(2006.01)I

摘要

廢水處理循環利用設備。涉及水處理領域。包括依次設置的洗滌塔一、洗滌塔二、凈化器、水霧過濾器、排風機和排風管，所述洗滌塔一和洗滌塔二均垂直設置，所述洗滌塔一的中下部一側連接進氣管、頂部連接排氣管，所述洗滌塔二的頂部連接排氣管，中下部一側通過管道連接水霧過濾器，所述水霧過濾器通過管道連接排風機的進風口，所述排風機的出風口連接排風管；所述洗滌塔一和洗滌塔二內從下到上依次設有間隔的填料層和噴淋嘴，所述噴淋嘴的進水連通凈化罐；本發明方便可靠，提高了處理效果。

權利要求書

1.廢水處理循環利用設備，其特征在于，包括依次設置的洗滌塔一、洗滌塔二、凈化器、水霧過濾器、排風機和排風管，所述洗滌塔一和洗滌塔二均垂直設置，所述洗滌塔一的中下部一側連接進氣管、頂部連接排氣管，所述洗滌塔二的頂部連接排氣管，中下部一側通過管道連接水霧過濾器，所述凈化器連接在洗滌塔一和洗滌塔二之間，所述凈化器包括凈化罐和一對吸水泵，一對吸水泵分別對應連接洗滌塔一和洗滌塔二、用于將洗滌塔一和洗滌塔二內的廢水吸至凈化罐的頂部，所述凈化罐內設有三層過濾層，從上到下分別為鵝卵石層、石英砂和人工合成濾料；所述水霧過濾器通過管道連接排風機的進風口，所述排風機的出風口連接排風管；所述洗滌塔一和洗滌塔二內從下到上依次設有間隔的填料層和噴淋嘴，所述噴淋嘴的進水連通凈化罐；所述洗滌塔一內的填料層位于進氣管的上方。

2.根據權利要求1所述的廢水處理循環利用設備，其特征在于，所述填料層和噴淋嘴為一組，所述洗滌塔一和洗滌塔二內分別設有兩組。

3.根據權利要求2所述的廢水處理循環利用設備，其特征在于，所述噴淋嘴的頂、底部分別設有出水口、用于間隔出水。

4.根據權利要求1所述的廢水處理循環利用設備，其特征在于，所述填料層為鮑爾環填料。

5.根據權利要求1所述的廢水處理循環利用設備，其特征在于，所述洗滌塔一連接進氣管的管口設有導向板。

6.根據權利要求1所述的廢水處理循環利用設備，其特征在于，所述洗滌塔的底部設有滑輪。

7.根據權利要求1所述的廢水處理循環利用設備，其特征在于，所述排氣管呈倒U形，所述排氣管上連接設有正負壓風機。

發明內容

本發明的目的是提供一種廢水處理循環利用設備，以解決上述背景技術中提出的廢水不能循環利用等問題。

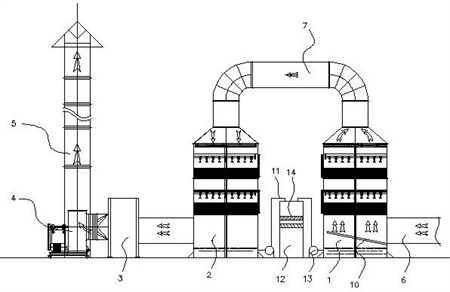

本發明的技術方案為：包括依次設置的洗滌塔一、洗滌塔二、凈化器、水霧過濾器、排風機和排風管，所述洗滌塔一和洗滌塔二均垂直設置，所述洗滌塔一的中下部一側連接進氣管、頂部連接排氣管，所述洗滌塔二的頂部連接排氣管，中下部一側通過管道連接水霧過濾器，所述凈化器連接在洗滌塔一和洗滌塔二之間，所述凈化器包括凈化罐和一對吸水泵，一對吸水泵分別對應連接洗滌塔一和洗滌塔二、用于將洗滌塔一和洗滌塔二內的廢水吸至凈化罐的頂部，所述凈化罐內設有三層過濾層，從上到下分別為鵝卵石層、石英砂和人工合成濾料；所述水霧過濾器通過管道連接排風機的進風口，所述排風機的出風口連接排風管；所述洗滌塔一和洗滌塔二內從下到上依次設有間隔的填料層和噴淋嘴，所述噴淋嘴的進水連通凈化罐；所述洗滌塔一內的填料層位于進氣管的上方。

所述填料層和噴淋嘴為一組，所述洗滌塔一和洗滌塔二內分別設有兩組。

所述噴淋嘴的頂、底部分別設有出水口、用于間隔出水。

所述填料層為鮑爾環填料。

所述洗滌塔一連接進氣管的管口設有導向板。

所述洗滌塔的底部設有滑輪。

所述排氣管呈倒U形，所述排氣管上連接設有正負壓風機。

本發明在工作中，通過設置洗滌塔一和洗滌塔二，便于提高處理效果；在洗滌塔一和洗滌塔二之間設置凈化器，便于將處理過程中產生的廢水進行過濾處理，從而實現循環利用，節能可靠。

在處理后，洗滌后的廢氣進入除水霧設備，去除空氣中的水汽；最后，使有害廢氣經凈化后終達標排放。

其中，洗滌塔一、二在工作時，廢氣經過進氣管進入洗滌塔一，再通過排氣管進入洗滌塔二，其中，經過填料層，廢氣與吸收液進行氣液兩相充分接觸吸收，其中的水溶性物質及顆粒物被吸收液吸收，除去了大部分的揮發性有機物及顆粒物廢氣，吸收液在塔底經水泵增壓后在塔內噴淋而下，最后回流至塔底循環使用。

本發明方便可靠，提高了處理效果。

（發明人：韓松青;韓健）
