公布日：2024.04.12

申請日：2024.02.29

分類號：B01D21/24(2006.01)I;B01D21/02(2006.01)I

摘要

本發明涉及工業泥渣分離收集技術領域，公開了一種基于工業污水處理后廢棄泥渣分離收集裝置，包括支撐單元、驅動單元、收集單元、阻擋單元和翻轉單元。本發明，當翻轉電機帶動兩對齒輪旋轉后，通過齒輪上的凸輪槽帶動同步桿向上移動，從而將伸縮桿整體變短，而伸縮桿帶動底部的收集斗向上移動，且收集斗向上移動后，復位彈簧拉伸兩邊的滑套移動，通過擺臂推動頂部的推桿向上移動，帶動擺桿發生旋轉，帶動旋轉軸和阻擋蓋板旋轉，且阻擋蓋板堵塞收集斗進口，保證內部的泥渣不會泄露，并且翻轉單元帶動收集單元整體旋轉，通過絲桿軸帶動收集單元向右移動，移動到分離箱處，通過連接桿和分離箱上的擋板接觸，將阻擋蓋板打開，完成自動排料的效果。

權利要求書

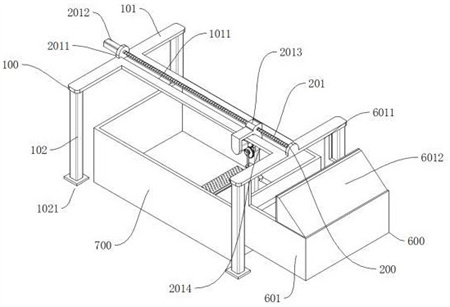

1.一種基于工業污水處理后廢棄泥渣分離收集裝置，包括支撐單元(100)、驅動單元(200)、收集單元(300)、阻擋單元(400)和翻轉單元(500)，其特征在于，所述支撐單元(100)包括支撐板(101)，所述支撐板(101)下方設置有泥渣收集池(700)；所述驅動單元(200)包括絲桿軸(201)，所述絲桿軸(201)一側安裝有驅動電機(2012)，所述絲桿軸(201)上嚙合設置有絲桿套環(2013)，所述絲桿套環(2013)底部設置有導向塊(2014)；所述收集單元(300)包括收集斗(301)，所述收集斗(301)一側開設有通孔，所述收集斗(301)另一側安裝有伸縮桿(302)，所述伸縮桿(302)外殼與導向塊(2014)底部活動連接；所述阻擋單元(400)包括阻擋蓋板(401)，所述阻擋蓋板(401)活動安裝收集斗(301)上，所述阻擋蓋板(401)末端安裝有旋轉軸(402)，所述旋轉軸(402)末端安裝有擺桿(403)，所述擺桿(403)上滑動設置有推桿(404)，所述推桿(404)末端活動插接設置有換向罩(4042)，且換向罩(4042)內部插接設置有拉桿(4043)，且拉桿(4043)底部安裝有連接桿(405)；所述換向罩(4042)內部安裝有換向組件(407)，所述換向組件(407)包括橫桿(4071)，所述橫桿(4071)滑動設置有一對滑套(4072)，每個所述滑套(4072)末端活動設置有兩個擺臂(4073)，兩個所述擺臂(4073)分別與拉桿(4043)和推桿(404)活動連接，一對所述滑套(4072)之間卡接設置有復位彈簧(4074)；所述翻轉單元(500)包括翻轉電機(501)，所述翻轉電機(501)輸出端安裝有驅動齒輪(5012)，所述驅動齒輪(5012)側壁嚙合設置有從動齒輪(502)，所述從動齒輪(502)上開設有凸輪槽(5021)，所述凸輪槽(5021)上滑動設置有同步桿(503)，且同步桿(503)末端安裝在伸縮桿(302)上；所述收集單元(600)包括分離箱(601)，所述分離箱(601)安裝在支撐板(101)側面。

2.根據權利要求1所述的一種基于工業污水處理后廢棄泥渣分離收集裝置，其特征在于，所述支撐板(101)呈工字型，所述支撐板(101)拐角處安裝有四個支撐腿(102)，四個所述支撐腿(102)底部均設置有平板(1021)，所述平板(1021)橫截面積大于支撐腿(102)橫截面積，所述平板(1021)底部和泥渣收集池(700)底部位于同一水平面上。

3.根據權利要求2所述的一種基于工業污水處理后廢棄泥渣分離收集裝置，其特征在于，所述支撐板(101)上開設有通槽(1011)，所述通槽(1011)呈橫向分別，所述通槽(1011)內部滑動設置有導向塊(2014)，所述通槽(1011)兩側末端固定設置有安裝座(2011)，所述安裝座(2011)與絲桿軸(201)活動連接。

4.根據權利要求1所述的一種基于工業污水處理后廢棄泥渣分離收集裝置，其特征在于，所述伸縮桿(302)包括安裝套(3021)和頂桿(3022)，所述頂桿(3022)活動插接在安裝套(3021)內部，所述安裝套(3021)外壁安裝有轉軸，所述轉軸與導向塊(2014)底部活動連接，且轉軸末端與從動齒輪(502)旋轉中心固定連接。

5.根據權利要求1所述的一種基于工業污水處理后廢棄泥渣分離收集裝置，其特征在于，所述收集斗(301)側壁固定設置有安裝塊(3011)，所述安裝塊(3011)內部開設有安裝槽(3012)，所述安裝槽(3012)貫穿安裝塊(3011)，所述安裝槽(3012)內部活動插接設置有頂桿(3022)，所述安裝塊(3011)側壁貫穿擰合設置有鎖緊螺栓(3014)，所述鎖緊螺栓(3014)末端和頂桿(3022)側壁相互接觸。

6.根據權利要求1所述的一種基于工業污水處理后廢棄泥渣分離收集裝置，其特征在于，所述旋轉軸(402)兩側活動設置有軸承座(4022)，所述軸承座(4022)安裝在收集斗(301)上方，所述旋轉軸(402)上套接設置有扭簧(4021)，所述扭簧(4021)一側末端卡接在收集斗(301)上，所述扭簧(4021)另一側卡接在阻擋蓋板(401)上，所述阻擋蓋板(401)上開設有若干對過濾孔(4011)，所述收集斗(301)進口處兩側傾斜安裝有導向板(3013)。

7.根據權利要求1所述的一種基于工業污水處理后廢棄泥渣分離收集裝置，其特征在于，所述擺桿(403)側壁開設有條形凹槽(4031)，所述推桿(404)末端安裝有滑桿(4041)，所述滑桿(4041)滑動設置在條形凹槽(4031)內部，所述橫桿(4071)兩端固定在換向罩(4042)側壁，且換向罩(4042)安裝在收集斗(301)側壁，所述橫桿(4071)上套接設置有復位彈簧(4074)。

8.根據權利要求1所述的一種基于工業污水處理后廢棄泥渣分離收集裝置，其特征在于，所述連接桿(405)底部活動設置有滾輪(4051)，所述滾輪(4051)和泥渣收集池(700)底部相互貼合，所述連接桿(405)外壁活動套接設置有保護罩(406)，所述保護罩(406)安裝在收集斗(301)側壁，所述保護罩(406)內部包裹擺桿(403)、推桿(404)和拉桿(4043)。

9.根據權利要求1所述的一種基于工業污水處理后廢棄泥渣分離收集裝置，其特征在于，所述翻轉電機(501)外殼焊接設置有安裝支架(5011)，所述安裝支架(5011)末端與導向塊(2014)側壁固定連接，所述凸輪槽(5021)上滑動設置有同步滑塊(5032)，所述同步滑塊(5032)底部固定設置有同步桿(503)，所述同步桿(503)呈L形，所述同步桿(503)外側滑動設置有限位座(5031)，所述限位座(5031)底部焊接設置在安裝套(3021)上。

10.根據權利要求1所述的一種基于工業污水處理后廢棄泥渣分離收集裝置，其特征在于，所述分離箱(601)上安裝有一對吊臂(6011)，一對所述吊臂(6011)末端焊接在支撐板(101)底部，所述分離箱(601)頂部安裝有三角形擋板(6012)，所述分離箱(601)底部安裝有帶閥門的排放管。

發明內容

為解決上述技術問題，本發明采用技術方案的基本構思是：

一種基于工業污水處理后廢棄泥渣分離收集裝置，包括支撐單元、驅動單元、收集單元、阻擋單元和翻轉單元，

所述支撐單元包括支撐板，所述支撐板下方設置有泥渣收集池；

所述驅動單元包括絲桿軸，所述絲桿軸一側安裝有驅動電機，所述絲桿軸上嚙合設置有絲桿套環，所述絲桿套環底部設置有導向塊；

所述收集單元包括收集斗，所述收集斗一側開設有通孔，所述收集斗另一側安裝有伸縮桿，所述伸縮桿外殼與導向塊底部活動連接；

所述阻擋單元包括阻擋蓋板，所述阻擋蓋板活動安裝收集斗上，所述阻擋蓋板末端安裝有旋轉軸，所述旋轉軸末端安裝有擺桿，所述擺桿上滑動設置有推桿，所述推桿末端活動插接設置有換向罩，且換向罩內部插接設置有拉桿，且拉桿底部安裝有連接桿；

所述換向罩內部安裝有換向組件，所述換向組件包括橫桿，所述橫桿滑動設置有一對滑套，每個所述滑套末端活動設置有兩個擺臂，兩個所述擺臂分別與拉桿和推桿活動連接，一對所述滑套之間卡接設置有復位彈簧；

所述翻轉單元包括翻轉電機，所述翻轉電機輸出端安裝有驅動齒輪，所述驅動齒輪側壁嚙合設置有從動齒輪，所述從動齒輪上開設有凸輪槽，所述凸輪槽上滑動設置有同步桿，且同步桿末端安裝在伸縮桿上；

所述收集單元包括分離箱，所述分離箱安裝在支撐板側面。

作為本發明的一種優選實施方式，所述支撐板呈工字型，所述支撐板拐角處安裝有四個支撐腿，四個所述支撐腿底部均設置有平板，所述平板橫截面積大于支撐腿橫截面積，所述平板底部和泥渣收集池底部位于同一水平面上。

作為本發明的一種優選實施方式，所述支撐板上開設有通槽，所述通槽呈橫向分別，所述通槽內部滑動設置有導向塊，所述通槽兩側末端固定設置有安裝座，所述安裝座與絲桿軸活動連接。

作為本發明的一種優選實施方式，所述伸縮桿包括安裝套和頂桿，所述頂桿活動插接在安裝套內部，所述安裝套外壁安裝有轉軸，所述轉軸與導向塊底部活動連接，且轉軸末端與從動齒輪旋轉中心固定連接。

作為本發明的一種優選實施方式，所述收集斗側壁固定設置有安裝塊，所述安裝塊內部開設有安裝槽，所述安裝槽貫穿安裝塊，所述安裝槽內部活動插接設置有頂桿，所述安裝塊側壁貫穿擰合設置有鎖緊螺栓，所述鎖緊螺栓末端和頂桿側壁相互接觸。

作為本發明的一種優選實施方式，所述旋轉軸兩側活動設置有軸承座，所述軸承座安裝在收集斗上方，所述旋轉軸上套接設置有扭簧，所述扭簧一側末端卡接在收集斗上，所述扭簧另一側卡接在阻擋蓋板上，所述阻擋蓋板上開設有若干對過濾孔，所述收集斗進口處兩側傾斜安裝有導向板。

作為本發明的一種優選實施方式，所述擺桿側壁開設有條形凹槽，所述推桿末端安裝有滑桿，所述滑桿滑動設置在條形凹槽內部，所述橫桿兩端固定在換向罩側壁，且換向罩安裝在收集斗側壁，所述橫桿上套接設置有復位彈簧。

作為本發明的一種優選實施方式，所述連接桿底部活動設置有滾輪，所述滾輪和泥渣收集池底部相互貼合，所述連接桿外壁活動套接設置有保護罩，所述保護罩安裝在收集斗側壁，所述保護罩內部包裹擺桿、推桿和拉桿。

作為本發明的一種優選實施方式，所述翻轉電機外殼焊接設置有安裝支架，所述安裝支架末端與導向塊側壁固定連接，所述凸輪槽上滑動設置有同步滑塊，所述同步滑塊底部固定設置有同步桿，所述同步桿呈L形，所述同步桿外側滑動設置有限位座，所述限位座底部焊接設置在安裝套上。

作為本發明的一種優選實施方式，所述分離箱上安裝有一對吊臂，一對所述吊臂末端焊接在支撐板底部，所述分離箱頂部安裝有三角形擋板，所述分離箱底部安裝有帶閥門的排放管。

本發明與現有技術相比具有以下有益效果：

1、通過設置有絲桿軸，其中絲桿軸旋轉可以帶動絲桿套環和導向塊移動，而導向塊通過伸縮桿帶動收集斗左右移動，收集斗始終位于泥渣收集池內部，進而可以對底部的污泥進行收集，通過機械的方式代替人工，操作效率更高并且更加安全；

2、設置有翻轉單元，當翻轉電機帶動兩對齒輪旋轉后，通過齒輪上的凸輪槽帶動同步桿向上移動，從而將伸縮桿整體變短，而伸縮桿帶動底部的收集斗向上移動，且收集斗向上移動后，連接桿底部和泥渣收集池不接觸，此時復位彈簧拉伸兩邊的滑套移動，通過擺臂推動頂部的推桿向上移動，帶動擺桿發生旋轉，帶動旋轉軸和阻擋蓋板旋轉，且阻擋蓋板堵塞收集斗進口，保證內部的泥渣不會泄露，并且翻轉單元帶動收集單元整體旋轉九十度，將阻擋蓋板的開口朝下，通過絲桿軸帶動收集單元向右移動，直到移動到分離箱處，通過連接桿和分離箱上的擋板接觸，推動連接桿向內部移動，通過換向組件帶動擺桿逆向轉動，從而將阻擋蓋板打開，完成自動排料的效果。

（發明人：王衛忠;糜建衛;路立兵）
