公布日：2023.09.22

申請日：2022.06.23

分類號：B08B15/00(2006.01)I;B65G69/18(2006.01)I;C02F11/121(2019.01)I

摘要

本發明公開了污泥脫水間專用的惡臭氣體收集及除塵裝置，包括隔墻以及安裝于隔墻上的支撐機構，支撐機構頂部的兩側均固定連接有安裝滑軌，兩個安裝滑軌之間設置有密封機構；支撐機構用于對脫水設備的容置；安裝滑軌用于密封機構的滑動；密封機構用于對支撐機構的密封，支撐機構包括不銹鋼骨架，不銹鋼骨架的側面設置有等距離排列的若干個PC耐力板，不銹鋼骨架的底部且對應隔墻的位置安裝有對稱設置的兩個錐形接口。本發明對污泥脫水間設備工作時產生的惡臭氣體進行局部收集，大量降低惡臭氣量，以此降低后端處理設備尺寸，進而節省造價，且便于安裝及日常設備維修，同時在污泥排放中進行防塵，提升用戶整體使用體驗。

權利要求書

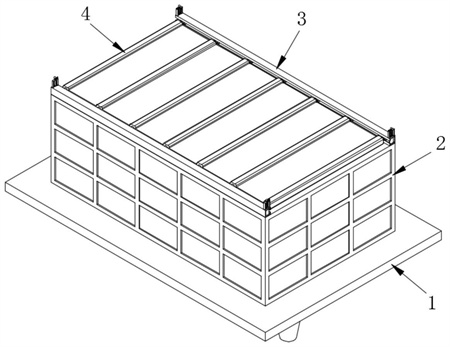

1.污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于，包括隔墻(1)以及安裝于所述隔墻(1)上的支撐機構(2)，所述支撐機構(2)頂部的兩側均固定連接有安裝滑軌(3)，兩個所述安裝滑軌(3)之間設置有密封機構(4)；所述支撐機構(2)用于對脫水設備的容置；所述安裝滑軌(3)用于密封機構(4)的滑動；所述密封機構(4)用于對支撐機構(2)的密封。

2.根據權利要求1所述的污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于：所述支撐機構(2)包括不銹鋼骨架(201)，所述不銹鋼骨架(201)的側面設置有等距離排列的若干個PC耐力板(202)，所述不銹鋼骨架(201)的底部且對應所述隔墻(1)的位置安裝有對稱設置的兩個錐形接口(203)，兩個所述錐形接口(203)的底部均固定連接有錐形袋(204)。

3.根據權利要求1或2所述的污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于：所述密封機構(4)包括密封膜(402)和若干個滑動組件(401)，若干個所述滑動組件(401)兩兩之間均通過密封膜(402)固定連接。

4.根據權利要求3所述的污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于：所述滑動組件(401)包括連桿(4011)，所述連桿(4011)的端部固定連接有螺紋安裝座(4012)，所述螺紋安裝座(4012)上螺紋連接有螺紋桿(4013)，所述螺紋桿(4013)遠離所述螺紋安裝座(4012)的一端固定連接有安裝軸(4014)，所述安裝軸(4014)上轉動連接有對稱設置的兩個滑輪(4015)，且所述連桿(4011)通過所述滑輪(4015)滑動連接在所述安裝滑軌(3)的內壁上。

5.根據權利要求4所述的污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于：所述安裝滑軌(3)的兩側均安裝有用于限位密封機構(4)的限位機構(5)。

6.根據權利要求5所述的污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于：所述限位機構(5)包括限位擋板(503)以及固定連接在所述安裝滑軌(3)頂部的安裝架(501)，所述的安裝架(501)為倒U形結構，所述安裝架(501)內壁的頂部固定連接有對稱設置的兩個連接彈簧(502)，兩個所述連接彈簧(502)的底部通過限位擋板(503)固定連接，且所述限位擋板(503)的底部活動貫穿所述安裝滑軌(3)并延伸至所述安裝滑軌(3)的內部，所述限位擋板(503)頂部的中心處固定連接有拉桿(504)，所述拉桿(504)的頂部活動貫穿所述安裝架(501)并延伸至所述安裝架(501)的上方，所述安裝架(501)的頂部且對應所述拉桿(504)的位置還安裝有限位組件(505)。

7.根據權利要求6所述的污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于：所述限位組件(505)包括固定連接在所述安裝架(501)頂部的滑框(5051)，所述的滑框(5051)為U形結構，所述滑框(5051)上滑動連接有滑桿(5052)，所述滑桿(5052)的端部固定連接有連接塊(5053)，所述滑桿(5052)上套設有套簧(5054)，所述連接塊(5053)的另一側固定連接有卡塊(5055)，所述拉桿(504)側面的頂部與底部分別開設有與所述卡塊(5055)相匹配的第一卡槽(50551)以及第二卡槽(50552)。

8.根據權利要求7所述的污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于：所述安裝滑軌(3)內壁的底部且對應所述限位擋板(503)的位置開設有與所述限位擋板(503)相匹配的限位槽(5031)。

9.根據權利要求8所述的污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于：所述滑桿(5052)的端部以及拉桿(504)的端部均固定連接有操作把手。

10.根據權利要求9所述的污泥脫水間專用的惡臭氣體收集及除塵裝置，其特征在于：所述滑框(5051)的側面且對應所述滑桿(5052)的位置設置有與所述滑桿(5052)滑動連接的限位滑套。

發明內容

本發明的目的是：提供污泥脫水間專用的惡臭氣體收集及除塵裝置，對污泥脫水間設備工作時產生的惡臭氣體進行局部收集，大量降低惡臭氣量，以此降低后端處理設備尺寸，進而節省造價，且便于安裝及日常設備維修，同時在污泥排放中進行防塵，提升用戶整體使用體驗。

為了達到上述目的，本發明采用如下技術方案：

污泥脫水間專用的惡臭氣體收集及除塵裝置，包括：

隔墻以及安裝于所述隔墻上的支撐機構，所述支撐機構頂部的兩側均固定連接有安裝滑軌，兩個所述安裝滑軌之間設置有密封機構；

所述支撐機構用于對脫水設備的容置；

所述安裝滑軌用于密封機構的滑動；

所述密封機構用于對支撐機構的密封。

優選地，所述支撐機構包括不銹鋼骨架，所述不銹鋼骨架的側面設置有等距離排列的若干個PC耐力板，所述不銹鋼骨架的底部且對應所述隔墻的位置安裝有對稱設置的兩個錐形接口，兩個所述錐形接口的底部均固定連接有錐形袋。

優選地，所述密封機構包括密封膜和若干個滑動組件，若干個所述滑動組件兩兩之間均通過密封膜固定連接。

優選地，所述滑動組件包括連桿，所述連桿的端部固定連接有螺紋安裝座，所述螺紋安裝座上螺紋連接有螺紋桿，所述螺紋桿遠離所述螺紋安裝座的一端固定連接有安裝軸，所述安裝軸上轉動連接有對稱設置的兩個滑輪，且所述連桿通過所述滑輪滑動連接在所述安裝滑軌的內壁上。

優選地，所述安裝滑軌的兩側均安裝有用于限位密封機構的限位機構。

優選地，所述限位機構包括限位擋板以及固定連接在所述安裝滑軌頂部的安裝架，所述的安裝架為倒U形結構，所述安裝架內壁的頂部固定連接有對稱設置的兩個連接彈簧，兩個所述連接彈簧的底部通過限位擋板固定連接，且所述限位擋板的底部活動貫穿所述安裝滑軌并延伸至所述安裝滑軌的內部，所述限位擋板頂部的中心處固定連接有拉桿，所述拉桿的頂部活動貫穿所述安裝架并延伸至所述安裝架的上方，所述安裝架的頂部且對應所述拉桿的位置還安裝有限位組件。

優選地，所述限位組件包括固定連接在所述安裝架頂部的滑框，所述的滑框?yàn)?/span>U形結構，所述滑框上滑動連接有滑桿，所述滑桿的端部固定連接有連接塊，所述滑桿上套設有套簧，所述連接塊的另一側固定連接有卡塊，所述拉桿側面的頂部與底部分別開設有與所述卡塊相匹配的第一卡槽以及第二卡槽。

優選地，所述安裝滑軌內壁的底部且對應所述限位擋板的位置開設有與所述限位擋板相匹配的限位槽。

優選地，所述滑桿的端部以及拉桿的端部均固定連接有操作把手。

優選地，所述滑框的側面且對應所述滑桿的位置設置有與所述滑桿滑動連接的限位滑套。

本發明與現有技術相比，具備以下有益效果：

1、采用局部加罩收集的方式，四周全采用PC耐力板和不銹鋼骨架作為基礎，頂部設置安裝滑軌以及滑動連接在安裝滑軌上的密封機構，實現密封機構的任意移動，起吊設備不受影響、總節省造價30％、可適應加大跨度(5～7m范圍內)設備間距、便于靈活安裝、頂部密封機構打開與關閉操作簡易不費力；

2、密封機構的密封膜邊緣與安裝滑軌非密閉接觸，密封膜邊緣與安裝滑軌之間的細小縫隙可實現內部抽風負壓后自然補風，形成換氣循環，改善原有補風措施較難制作且補風量小的問題；

3、在隔墻底部設置錐形接口以及錐形袋，且錐形袋的高度距卸料車車板為1m，從而有效解決污泥脫水后下方卸料斗下料時因污泥需要裝車而卸下掉落時撞擊而產生的塵埃，從而改善了污泥脫水間操作人員的工作環境。

（發明人：喻學友;王佳煒）
