公布日：2024.04.12

申請日：2024.03.07

分類號：C02F1/30(2023.01)I;C02F1/00(2023.01)I;C02F1/72(2023.01)I;C02F103/02(2006.01)N

摘要

本發明涉及管道領域，具體的說是一種基于等離子體的可分解抗生素的污水處理管道，包括第一主流管和第二主流管，所述第一主流管與第二主流管通過連接組件固定，所述第一主流管內安裝有截流組件，第一主流管與第二主流管安裝有密封圈；所述密封圈包括密封外圈和密封內圈，所述密封內圈外壁固定連接有氣嘴，所述密封外圈與密封內圈內均設置有內凸起，多個內凸起呈環形陣列式分布。本發明通過雙層設置的的密封圈能夠在實現管道密封的同時實現對截流組件的限位固定，防止截流組件在較大沖擊力作用下發生脫離，在正常運行過程中能夠實現左右輕微的晃動，有利于粘附于外分流管上的雜質脫離，使整體處理效果更好。

權利要求書

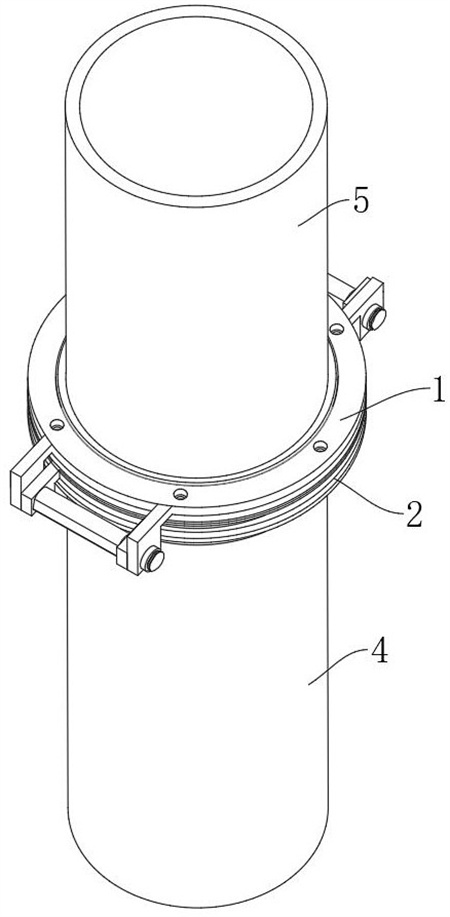

1.一種基于等離子體的可分解抗生素的污水處理管道，包括第一主流管（5）和第二主流管（4），所述第一主流管（5）與第二主流管（4）通過連接組件（2）固定，其特征在于：所述第一主流管（5）內安裝有截流組件（3），第一主流管（5）與第二主流管（4）安裝有密封圈（6）；所述密封圈（6）包括密封外圈（61）和密封內圈（62），所述密封內圈（62）外壁固定連接有氣嘴（63），所述密封外圈（61）與密封內圈（62）內均設置有內凸起（64），多個內凸起（64）呈環形陣列式分布；所述截流組件（3）包括節流出水頭（33），所述節流出水頭（33）的外壁設置有卡接環形槽（331），所述內凸起（64）與卡接環形槽（331）配合設置；所述截流組件（3）還包括中通管（31）和外分流管（32）；所述中通管（31）安裝在第一主流管（5）的內部，所述外分流管（32）固定安裝在所述中通管（31）的外側壁上，所述外分流管（32）沿中通管（31）的周向均勻分布有多個，所有的外分流管（32）共同組成一個環狀結構，所述外分流管（32）的中間開設有呈矩形狀的側向分流道（321）；所述外分流管（32）上的側向分流道（321）的外側壁的位置固定安裝有等離子發生器（7），所述等離子發生器（7）呈長條狀；外分流管（32）成直線狀固定安裝在中通管（31）的外側；所述等離子發生器（7）為往復式的波形狀,并且固定安裝在側向分離道遠離中通管（31）的中線軸的一端面上；所述外分流管（32）在側向分流道（321）與安裝等離子發生器（7）的一端面相垂直的兩側面上開設有安裝槽（322），安裝槽（322）中設置有阻流擋板（323），阻流擋板（323）沿外分流管（32）的軸向均勻分布，兩側面上的阻流擋板（323）交錯分布，阻流擋板（323）上開設有回轉彎曲狀的回流槽（3231）；安裝槽（322）在位于阻流擋板（323）的前端和后端各固定安裝有支撐塊（324），阻流擋板（323）與安裝槽（322）滑動連接，位于同一側的所有的支撐塊（324）上共同固定安裝有沿外分流管（32）的軸向指向的穩定導向桿（325），穩定導向桿（325）上套設有多個阻流彈簧（326），阻流彈簧（326）設置在支撐塊（324）和阻流擋板（323）之間，且阻流彈簧（326）的兩端分別與支撐塊（324）和阻流擋板（323）固定連接，阻流擋板（323）上安裝有與側向分流槽的內壁相貼合的清理框（327）。

2.根據權利要求1所述的一種基于等離子體的可分解抗生素的污水處理管道，其特征在于：所述連接組件（2）包括第一連接法蘭（1）、第二連接法蘭（21）和轉軸（22），第一連接法蘭（1）與第二連接法蘭（21）之間處通過轉軸（22）連接，與轉軸（22）對應一端的第一連接法蘭（1）與第二連接法蘭（21）之間通過螺栓連接。

發明內容

本發明提供一種可以通過雙層充氣式密封圈實現管道的密封連接，同時實現對等立體發生器的定位的的基于等離子體的可分解抗生素的污水處理管道。

基于上述技術問題，本發明提供一種基于等離子體的可分解抗生素的污水處理管道，包括第一主流管和第二主流管，所述第一主流管與第二主流管通過連接組件固定，所述第一主流管內安裝有截流組件，第一主流管與第二主流管安裝有密封圈；

所述密封圈包括密封外圈和密封內圈，所述密封內圈外壁固定連接有氣嘴，所述密封外圈與密封內圈內均設置有內凸起，多個內凸起呈環形陣列式分布；

所述截流組件包括節流出水頭，所述節流出水頭的外壁設置有卡接環形槽，所述內凸起與卡接環形槽配合設置。

具體的，所述截流組件還包括中通管和外分流管；

所述中通管安裝在第一主流管的內部，所述外分流管固定安裝在所述中通管的外側壁上，所述外分流管沿中通管的周向均勻分布有多個，所有的外分流管共同組成一個環狀結構，所述外分流管的中間開設有呈矩形狀的側向分流道。

具體的，所述外分流管上的側向分流道的外側壁的位置固定安裝有等離子發生器，所述等離子發生器呈長條狀。

具體的，外分流管成直線狀固定安裝在中通管的外側。

具體的，所述等離子發生器為往復式的波形狀,并且固定安裝在側向分離道遠離中通管的中線軸的一端面上。

具體的，所述外分流管在側向分流道與安裝等離子發生器的一端面相垂直的兩側面上開設有安裝槽，安裝槽中設置有阻流擋板，阻流擋板沿外分流管的軸向均勻分布，兩側面上的阻流擋板交錯分布，阻流擋板上開設有回轉彎曲狀的回流槽。

具體的，安裝槽在位于阻流擋板的前端和后端各固定安裝有支撐塊，阻流擋板與安裝槽滑動連接，位于同一側的所有的支撐塊上共同固定安裝有沿外分流管的軸向指向的穩定導向桿，穩定導向桿上套設有多個阻流彈簧，阻流彈簧設置在支撐塊和阻流擋板之間，且阻流彈簧的兩端分別與支撐塊和阻流擋板固定連接，阻流擋板上安裝有與側向分流槽的內壁相貼合的清理框。

具體的，所述連接組件包括第一連接法蘭、第二連接法蘭和轉軸，第一連接法蘭與第二連接法蘭之間處通過轉軸連接，與轉軸對應一端的第一連接法蘭與第二連接法蘭之間通過螺栓連接。

有益效果：

（1）本發明第一主流管與第二主流管之間通過雙層充氣式密封圈進行密封，使管道密封效果好，同時，雙層設置的的密封圈能夠在實現管道密封的同時實現對截流組件的限位固定，防止截流組件在較大沖擊力作用下發生脫離，在正常運行過程中能夠實現左右輕微的晃動，有利于粘附于外分流管上的雜質脫離，使整體處理效果更好。

（2）本發明雙層設置的密封圈在截流組件需要維修或者更換時能夠起到快速拆開的作用，將密封內圈的氣體放掉之后能夠使第一主流管、第二主流管之間產生微小的間隙，方便使密封外圈脫離第一主流管的端部，更換效率更高，同時，能夠防止密封圈的損壞，進一步的，當密封外圈損壞時密封內圈還能正常使用。

（3）本發明中的等離子發生器為往復式的波形狀固定安裝在所述側向分流道遠離中通管的中線軸的一端面上，可以增加等離子體的產生密度，使水中產生更多的活性離子使水中的抗生素受到更充分的氧化作用。

（4）本發明中在水流進入到側向分流道的時候，其會與阻流擋板相互沖擊，在回流槽的作用下回流充分的翻涌，有效的提升了水流在側向分流道中的滯留時間，同時還能夠使水流與離子發生器充分的接觸，本裝置不但可以用于分解污水中的抗生素，還可以用于分解河湖富營養化水體以及自來水中的抗生素。

（發明人：魏星;盛國平;黃青;于新生;李正浩;司馬小峰;方國欽;魏大衛;韋迪;張曉斌）
