公布日：2024.04.09

申請日：2023.11.28

分類號：C02F3/12(2023.01)I;C02F7/00(2006.01)I;C02F101/16(2006.01)N

摘要

本發明涉及污水處理的技術領域，它涉及一種污水脫氮系統及其方法，包括調節池、SRB池和污泥池，SRB池內具有第一反應區和第二反應區，第一反應區外連接有第一混合單元，第一混合單元包括回流管路一、倉池一和超聲波發生器一，第一反應區通過回流管路一將其內污水送至倉池一內，經超聲波發生器一加工污水后，再送至第二反應池，第二反應區內設有填料單元，第二反應區外連接有第二混合單元，第二混合單元包括回流管路二、倉池二和超聲波發生器二，第二反應池通過該回流管路二將其內污水送至倉池二內，經超聲波發生器二加工污水后，再送至第一反應池，本發明提高污水處理能力。

權利要求書

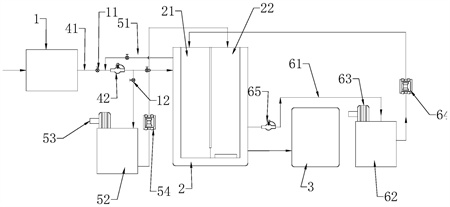

1.一種SBR污水處理系統，包括調節池（1）、SRB池（2）和污泥池（3），其特征在于：SRB池（2）內具有相互連通的第一反應區（21）和第二反應區（22），第一反應區（21）內有攪拌器，第二反應區（22）底部有曝氣管，調節池（1）通過進水管（41）和提升泵（42）將污水送至第一反應區（21）內，第二反應區（22）通過排污管將污泥送至污泥池（3），第一反應區（21）外連接有第一混合單元，第一混合單元包括回流管路一（51）、倉池一（52）和超聲波發生器一（53），第一反應區（21）通過回流管路一（51）將其內污水送至倉池一（52）內，經超聲波發生器一（53）加工污水后，再由回流管路一（51）送至第二反應區（22），第二反應區（22）內設有填料單元，第二反應區（22）外連接有第二混合單元，第二混合單元包括回流管路二（61）、倉池二（62）和超聲波發生器二（63），第二反應區通過該回流管路二（61）將其內污水送至倉池二（62）內，經超聲波發生器二（63）加工污水后，再由回流管路二（61）送至第一反應區（21）。

2.根據權利要求1所述一種SBR污水處理系統，其特征在于：所述填料單元包括靜置填料組和懸浮填料，靜置填料組包括若干塊填料骨架，填料骨架外面設有軟性填料（74），軟性填料（74）上富集有生物膜。

3.根據權利要求2所述一種SBR污水處理系統，其特征在于：所述填料骨架包括內芯板（71）、前封框（72）和后封框（73），前封框（72）和內芯板（71）之間構成用于安置軟性填料（74）的前工位，后封框（73）和內芯板（71）之間構成用于安置軟性填料（74）的后工位，前封框（72）及后封框（73）與內芯板（71）可拆卸連接。

4.根據權利要求3所述一種SBR污水處理系統，其特征在于：所述內芯板（71）包括通部和邊部，通部呈鏤空狀，邊部圍繞通部的外周側，所述前封框（72）和后封框（73）蓋合在邊部上，前封框（72）和后封框（73）上開設有若干連接孔，通過緊固件對接連接孔固定前封框（72）與后封框（73），在前封框（72）和后封框（73）上開設有相互連通的工位孔。

5.根據權利要求4所述一種SBR污水處理系統，其特征在于：所述第二反應區（22）上設有用于懸掛填料骨架的升降組件，升降組件包括輥軸、若干對應填料骨架數量設置的鋼絲繩，鋼絲繩一端和工位孔連接，另一端纏繞于輥軸上，輥軸的兩端和第二反應區（22）轉動連接，其中一端連接有驅動電機。

6.根據權利要求2所述一種SBR污水處理系統，其特征在于：所述懸浮填料包括呈鏤空狀的內核體（81）和若干與內核體（81）連接的外球體（82），外球體（82）呈鏤空狀，外球體（82）和內核體（81）通過軟件體連接，軟件體（83）外設有凹陷部。

7.根據權利要求1所述一種SBR污水處理系統，其特征在于：所述進水管（41）上，置于提升泵（42）的輸入端和輸出端分別設有電動閥，在回流管路一（51）上接有將倉池一（52）內污水送至第一反應區（21）的第一隔膜泵（54）；在所述回流管路一（51）和進水管（41）連通，回流管路一（51）上對應提升泵（42）的輸入端和輸出端分別設有電動閥。

8.根據權利要求7所述一種SBR污水處理系統，其特征在于：所述回流管路二（61）上設有將第二反應區（22）內污水送至倉池二（62）內的輸送泵（65），回流管路二（61）上還設有將倉池二（62）內的污水送回第一反應區（21）內的第二隔膜泵（64）。9.如權利要求1所述一種SBR污水處理系統的處理方法，其特征在于：包括如下步驟，S1、污水通過調節池（1）預處理后，通過提升泵（42）將水送至第一反應區內，在第一反應區內的攪拌器對污水?dāng)嚢瑁��?dāng)?shù)谝环磻?yīng)區內的污水溢滿第二反應區，在第二反應區內開始曝氣，將填料投入到第二反應區內進行掛膜；S2、污水在第一反應區（21）內被攪拌的過程中，經回流管路一（51）進入倉池一（52）內，倉池一（52）內的污水被超聲波發生器一（53）施加超聲波，超聲波的頻率為30-50KHz，超聲波維持時間為15-30min，污水經過超聲波加工后經回流管路一（51）進入第二反應區（22）和第二反應區（22）內污水混合；S3、污水在第二反應區（22）內被曝氣的過程中，經回流管路一（51）進入至倉池二（62），倉池二（62）內的污水被超聲波發生器二（63）施加超聲波，超聲波的頻率為40-60KHz，超聲波維持時間為25-40min，污水經過超聲波加工后經回流管路二（61）進入第一反應區（21）和第一反應區（21）內污水混合，形成循環；S4、第二反應區（22）停止進水和曝氣后，進入沉淀時間，產生污泥和上清液，上清液通過潷水器被排出，完成一個污水處理運行周期。

發明內容

針對現有技術存在的不足，本發明的目的在于提供一種提高污水處理能力的SBR污水處理系統及其方法。

為實現上述目的，本發明提供了如下技術方案：

一種SBR污水處理系統，包括調節池、SRB池和污泥池，SRB池內具有相互連通的第一反應區和第二反應區，第一反應區內有攪拌器，第二反應區底部有曝氣管，

調節池通過進水管和提升泵將污水送至第一反應區內，第二反應區通過排污管將污泥送至污泥池，

第一反應區外連接有第一混合單元，

第一混合單元包括回流管路一、倉池一和超聲波發生器一，第一反應區通過回流管路一將其內污水送至倉池一內，經超聲波發生器一加工污水后，再由回流管路一送至第二反應區，

第二反應區內設有填料單元，第二反應區外連接有第二混合單元，

第二混合單元包括回流管路二、倉池二和超聲波發生器二，第二反應區通過該回流管路二將其內污水送至倉池二內，經超聲波發生器二加工污水后，再由回流管路二送至第一反應區。

本發明進一步設置為：所述填料單元包括靜置填料組和懸浮填料，靜置填料組包括若干塊填料骨架，填料骨架外面設有軟性填料，軟性填料上富集有生物膜。

本發明進一步設置為：所述填料骨架包括內芯板、前封框和后封框，前封框和內芯板之間構成用于安置軟性填料的前工位，后封框和內芯板之間構成用于安置軟性填料的后工位，前封框及后封框與內芯板可拆卸連接。

本發明進一步設置為：所述內芯板包括通部和邊部，通部呈鏤空狀，邊部圍繞通部的外周側，所述前封框和后封框蓋合在邊部上，前封框和后封框上開設有若干連接孔，通過緊固件對接連接孔固定前封框與后封框，在前封框和后封框上開設有相互連通的工位孔。

本發明進一步設置為：所述第二反應區上設有用于懸掛填料骨架的升降組件，升降組件包括輥軸、若干對應填料骨架數量設置的鋼絲繩，鋼絲繩一端和工位孔連接，另一端纏繞于輥軸上，輥軸的兩端和第二反應區轉動連接，其中一端連接有驅動電機。

本發明進一步設置為：所述懸浮填料包括呈鏤空狀的內核體和若干與內核體連接的外球體，外球體呈鏤空狀，外球體和內核體通過軟件體連接，軟件體外設有凹陷部。

本發明進一步設置為：所述進水管上，置于提升泵的輸入端和輸出端分別設有電動閥，在回流管路一上接有將倉池一內污水送至第一反應區的第一隔膜泵；

在所述回流管路一和進水管連通，回流管路一上對應提升泵的輸入端和輸出端分別設有電動閥。

本發明進一步設置為：所述回流管路二上設有將第二反應區內污水送至倉池二內的輸送泵，回流管路二上還設有將倉池二內的污水送回第一反應區內的第二隔膜泵。

一種SBR污水處理系統的處理方法，包括如下步驟，

S1、污水通過調節池預處理后，通過提升泵將水送至第一反應區內，在第一反應區內的攪拌器對污水?dāng)嚢�，�?dāng)?shù)谝环磻?yīng)區內的污水溢滿第二反應區，在第二反應區內開始曝氣，將填料投入到第二反應區內進行掛膜；

S2、污水在第一反應區內被攪拌的過程中，經回流管路一進入倉池一內，倉池一內的污水被超聲波發生器一施加超聲波，超聲波的頻率為30-50KHz，超聲波維持時間為15-30min，污水經過超聲波加工后經回流管路一進入第二反應區和該區域內污水混合；

S3、污水在第二反應區內被曝氣的過程中，經回流管路一進入至倉池二，倉池二內的污水被超聲波發生器二施加超聲波，超聲波的頻率為40-60KHz，超聲波維持時間為25-40min，污水經過超聲波加工后經回流管路二進入第一反應區和該區域內污水混合，形成循環；

S4、第二反應區停止進水和曝氣后，進入沉淀時間，產生污泥和上清液，上清液通過潷水器被排出，完成一個污水處理運行周期。

對比現有技術的不足，本發明的有益效果為：

降低了碳源的補充，減少了污泥回流的環節，從而提高整個污水處理的效率。

進一步降低氨氮的含量，確保后續流程化合物使用量的降低，節約了成本。

（發明人：李國鋒）
