公布日：2023.09.22

申請日：2023.07.05

分類號：C10B53/00(2006.01)I;C10L5/46(2006.01)I;C02F11/10(2006.01)I;C12M1/107(2006.01)I;C12M1/00(2006.01)I

摘要

本發明屬于垃圾處理技術領域，公開了一種餐廚垃圾耦合市政污泥處置系統及方法，處置系統包括：預處理裝置，厭氧發酵裝置與預處理裝置相連，厭氧發酵裝置將餐廚垃圾分解為沼氣、沼渣和沼液，沼氣輸送至熱解裝置和預處理裝置，沼渣輸送至脫水裝置；脫水裝置對沼渣和市政污泥進行脫水，脫水后的混合污泥輸送至熱解裝置熱解炭化，脫水裝置之前設有濕污泥儲倉，濕污泥儲倉內存儲的市政污泥和厭氧發酵裝置的沼渣按照比例進入脫水裝置。本發明結合餐廚垃圾與市政污泥的特性，餐廚垃圾厭氧發酵產生的沼氣可用來給混合污泥熱解提供熱源，煙氣產生量少，可以抑制二噁英產生，減少碳排放，通過兩者耦合處置固體垃圾，可以實現水、氣、固的干凈處理。

權利要求書

1.一種餐廚垃圾耦合市政污泥處置系統，其特征在于，包括：預處理裝置，用于對餐廚垃圾進行初步分揀；厭氧發酵裝置，與預處理裝置相連，用于將餐廚垃圾分解為沼氣、沼渣和沼液，沼氣輸送至熱解裝置和預處理裝置，沼渣輸送至脫水裝置，沼液輸送至污水處理裝置；脫水裝置用于對沼渣和市政污泥進行脫水，脫水后的混合污泥輸送至熱解裝置熱解炭化，脫水裝置產生的臭氣以及熱解裝置產生的煙氣輸送至煙氣處理裝置；脫水裝置產生的濾液輸送至污水處理裝置；脫水裝置之前設有濕污泥儲倉，濕污泥儲倉內存儲的市政污泥和厭氧發酵裝置的沼渣按照比例進入脫水裝置。

2.根據權利要求1所述的餐廚垃圾耦合市政污泥處置系統，其特征在于：所述預處理裝置包括加熱器，厭氧發酵裝置的部分沼氣輸送至預處理裝置的加熱器。

3.根據權利要求1所述的餐廚垃圾耦合市政污泥處置系統，其特征在于：所述脫水裝置和熱解裝置之間設有干污泥儲倉。

4.一種餐廚垃圾耦合市政污泥處置方法，其特征在于，包括：餐廚垃圾經過初步分揀后進入?yún)捬醢l(fā)酵裝置，厭氧發酵裝置將餐廚垃圾分解成沼氣、沼渣以及沼液，沼氣輸送至熱解裝置和預處理裝置作為燃料，沼渣和市政污泥一同進入脫水裝置，脫水后的混合污泥進入熱解裝置熱解炭化；沼液和脫水裝置產生的濾液輸送至污水處理裝置處理后達標排放；熱解裝置產生的煙氣和脫水裝置產生的臭氣經過煙氣處理裝置處理后達標排放。

5.根據權利要求4所述的餐廚垃圾耦合市政污泥處置方法，其特征在于：對進入脫水裝置的沼渣和市政污泥比例進行調配，從而控制市政污泥和沼渣的熱解比例。

發明內容

本發明旨在至少在一定程度上解決上述技術問題。為此，本發明目的在于提供一種餐廚垃圾耦合市政污泥處置系統及方法。

本發明所采用的技術方案為：

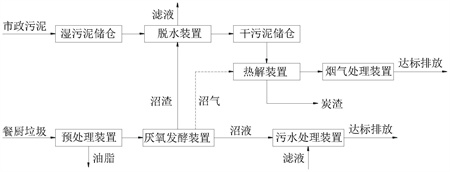

一種餐廚垃圾耦合市政污泥處置系統，包括：

預處理裝置，用于對餐廚垃圾進行初步分揀；

厭氧發酵裝置，與預處理裝置相連，用于將餐廚垃圾分解為沼氣、沼渣和沼液，沼氣輸送至熱解裝置和預處理裝置，沼渣輸送至脫水裝置，沼液輸送至污水處理裝置；

脫水裝置用于對沼渣和市政污泥進行脫水，脫水后的混合污泥輸送至熱解裝置熱解炭化，脫水裝置產生的臭氣以及熱解裝置產生的煙氣輸送至煙氣處理裝置；脫水裝置產生的濾液輸送至污水處理裝置；

脫水裝置之前設有濕污泥儲倉，濕污泥儲倉內存儲的市政污泥和厭氧發酵裝置的沼渣按照比例進入脫水裝置。

優選地，所述預處理裝置包括加熱器，厭氧發酵裝置的部分沼氣輸送至預處理裝置的加熱器。

優選地，所述脫水裝置和熱解裝置之間設有干污泥儲倉。

一種餐廚垃圾耦合市政污泥處置方法，包括：

餐廚垃圾經過初步分揀后進入?yún)捬醢l(fā)酵裝置，厭氧發酵裝置將餐廚垃圾分解成沼氣、沼渣以及沼液，沼氣輸送至熱解裝置和預處理裝置作為燃料，沼渣和市政污泥一同進入脫水裝置，脫水后的混合污泥進入熱解裝置熱解炭化；沼液和脫水裝置產生的濾液輸送至污水處理裝置處理后達標排放；熱解裝置產生的煙氣和脫水裝置產生的臭氣經過煙氣處理裝置處理后達標排放。

優選地，對進入脫水裝置的沼渣和市政污泥比例進行調配，從而控制市政污泥和沼渣的熱解比例。

本發明的有益效果為：

本發明結合餐廚垃圾與市政污泥的特性，針對餐廚垃圾的特性，選用厭氧發酵工藝，可有效實現餐廚垃圾初步減量，餐廚垃圾厭氧發酵產生的沼氣可用來給混合污泥熱解提供熱源，通過兩者耦合處置固體垃圾，可以實現水、氣、固的干凈處理，無論市政污泥或餐廚垃圾在處理過程中產生的附屬污染物廢液或煙氣都得到妥善處置，不會產生二次污染，同時進一步提升了資源化利用效率，具有顯著的環境效益和經濟效益。

本發明將餐廚垃圾及市政污泥耦合處置，節約了基建成本及所占用地，可充分應用市政污泥處理設施，不需再對餐廚垃圾單獨新建處理設施。此外，濕污泥儲倉可將運輸來的污泥暫存，靈活調配市政污泥干化量，從而可以有效控制市政污泥與餐廚垃圾熱解炭化的比例，保證熱解裝置充分熱解炭化的良好狀態；餐廚垃圾與市政污泥一起熱解處置，因?yàn)椴蛷N垃圾中的高有機質，可提高污泥燃燒熱值。

（發明人：韓海霞;吳寅;郭榮華;王鵬;楊珊珊;顏峰;劉紫恩;馮藝瑋;潘瑾;胡航;閆煜;劉港;彭聶偉）
