公布日：2023.10.24
申請日：2023.07.18
分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D35/16(2006.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種洗砂廢水處理設備及其使用方法，包括廢水處理箱、注水口、加藥口、存放槽、收集組件、清理組件、推動組件、阻擋塊和連接孔，注水口開設于廢水處理箱頂部的右側，加藥口固定安裝于廢水處理箱的頂部，存放槽開設于廢水處理箱前側的右側，收集組件設置于存放槽的內部，清理組件設置于注水口的內部，連接孔開設于注水口內壁的前側。該發明通過設置廢水處理箱、注水口、加藥口、存放槽、收集組件、清理組件、推動組件、阻擋塊、連接孔和過濾網的配合使用，這樣就能夠實現利用過濾網對內部的砂石進行過濾，在利用清理組件對砂石進行清理，然后利用收集組件對砂石進行收集，解決了現有造成堵塞的問題。
權利要求書

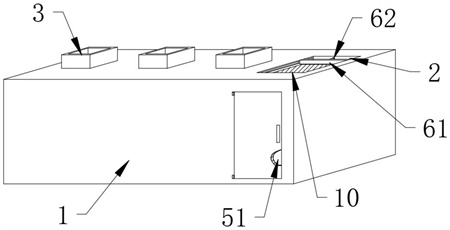

1.一種洗砂廢水處理設備，包括廢水處理箱(1)、注水口(2)、加藥口(3)、存放槽(4)、收集組件(5)、清理組件(6)、推動組件(7)、阻擋塊(8)和連接孔(9)，其特征在于：所述注水口(2)開設于廢水處理箱(1)頂部的右側，所述加藥口(3)固定安裝于廢水處理箱(1)的頂部，所述存放槽(4)開設于廢水處理箱(1)前側的右側，所述收集組件(5)設置于存放槽(4)的內部，所述清理組件(6)設置于注水口(2)的內部，所述連接孔(9)開設于注水口(2)內壁的前側，所述注水口(2)和存放槽(4)通過連接孔(9)相互連通，所述阻擋塊(8)固定安裝于連接孔(9)頂部的開口處，所述推動組件(7)設置于存放槽(4)的內部，所述注水口(2)的內部固定安裝有過濾網(10)；清理組件(6)包括方形塊(61)，所述方形塊(61)的外表面與注水口(2)的內壁滑動連接，所述方形塊(61)的后側固定安裝有推進桿(62)，所述推進桿(62)后側貫穿廢水處理箱(1)并延伸至廢水處理箱(1)的后側，所述推進桿(62)的外表面配合使用有推進器(63)，所述推進器(63)的前側與廢水處理箱(1)的后側固定連接，所述方形塊(61)的底部固定安裝有清理塊(64)，所述清理塊(64)的底部與過濾網(10)的頂部貼合；收集組件(5)包括收集箱(51)，所述收集箱(51)的外表面與存放槽(4)的內壁配合使用，所述收集箱(51)的內部固定安裝有過濾板(52)，所述過濾板(52)的頂部配合使用有方形罩(53)，所述方形罩(53)的外表面與收集箱(51)的內壁滑動連接，所述收集箱(51)的頂部固定安裝有輔助塊(54)，所述輔助塊(54)的頂部與連接孔(9)底部的開口處貼合，所述收集箱(51)的底部固定安裝有移動輪(55)，所述收集箱(51)的前側固定安裝有拉動手柄(56)；推動組件(7)包括條形槽(71)、條形塊(72)、螺紋通孔(73)、螺紋桿(74)、移動塊(75)和旋轉手柄(76)，所述條形槽(71)開設于存放槽(4)內壁的底部，所述條形塊(72)的外表面與條形槽(71)的內壁滑動連接，所述螺紋通孔(73)開設于條形塊(72)的內部，所述螺紋桿(74)的外表面與螺紋通孔(73)的內部螺紋連接，所述螺紋桿(74)的后側與條形槽(71)內壁的后側轉動連接，所述移動塊(75)的底部與條形塊(72)的頂部固定連接，所述螺紋桿(74)的前側貫穿條形槽(71)并延伸至廢水處理箱(1)的前側，所述旋轉手柄(76)的后側與螺紋桿(74)的前側固定連接，所述移動塊(75)的前側與收集箱(51)的后側貼合。
2.如權利要求1所述的一種洗砂廢水處理設備，其特征在于：所述注水口(2)內壁的左右兩側均開設有限位槽(11)，所述方形塊(61)的左右兩側均固定安裝有限位塊(12)，兩個限位塊(12)相背離的一端均與限位槽(11)的內部滑動連接。
3.如權利要求1所述的一種洗砂廢水處理設備，其特征在于：所述推進器(63)包括外殼(631)、旋轉輪(632)、驅動馬達(633)、兩個旋轉桿(634)、皮帶(635)和推進輪(636)，所述外殼(631)的前側與廢水處理箱(1)的后側固定連接，所述驅動馬達(633)固定安裝于外殼(631)內部的右側，右側所述旋轉桿(634)的底部與驅動馬達(633)的頂部固定連接，左側所述旋轉桿(634)的底部與外殼(631)內壁的底部轉動連接，所述旋轉輪(632)套設于旋轉桿(634)的外表面，所述旋轉輪(632)通過皮帶(635)轉動連接，所述推進輪(636)分別套設于旋轉桿(634)的外表面，兩個推進輪(636)相對端與推進桿(62)的外表面配合使用。
4.如權利要求3所述的一種洗砂廢水處理設備，其特征在于：所述推進輪(636)的外表面固定安裝有環形防護塊(13)，所述環形防護塊(13)的外表面開設有條形槽(14)，所述條形槽(14)的數量為多個，且均勻分布。5.如權利要求1所述的一種洗砂廢水處理設備，其特征在于：所述推進桿(62)的后側固定安裝有限制塊(15)，所述限制塊(15)的前側固定安裝有減震塊(16)。
6.如權利要求1所述的一種洗砂廢水處理設備，其特征在于：所述移動塊(75)的后側固定安裝有支撐斜塊(17)，所述支撐斜塊(17)遠離移動塊(75)的一端與存放槽(4)內壁的底部貼合。
7.如權利要求1所述的一種洗砂廢水處理設備，其特征在于：所述阻擋塊(8)的高度是連接孔(9)頂部開口處高度的二分之一，所述阻擋塊(8)的后側為傾斜面。
8.如權利要求1所述的一種洗砂廢水處理設備，其特征在于：所述收集箱(51)內壁的左右兩側均開設有凹槽(18)，兩個凹槽(18)的內部均配合使用有提拉塊(19)，兩個提拉塊(19)的底部與方形罩(53)的頂部可拆卸連接。
9.如權利要求1所述的一種洗砂廢水處理設備，其特征在于：所述方形罩(53)的頂部為網狀，且網狀為一百目。
10.一種洗砂廢水處理設備的使用方法，其特征在于：所述一種洗砂廢水處理設備為1-9任意一項所述的一種洗砂廢水處理設備，所述使用方法包括以下步驟：S1：在洗完沙的廢水經過管道通過注水口(2)注入到廢水處理箱(1)的內部；S2：經過過濾網(10)將水中攜帶的沙子進行過濾；S3：在過濾過以后，大量的沙子會堆積在過濾網(10)上，造成注水口(2)的堵塞；S3：利用清理組件(6)對過濾網(10)上的沙子進行清理，防止堵塞；S4：在清理完成以后，利用收集組件(5)將清理下來的沙子進行收集，同時在收集箱(51)的內部也能夠實現干濕分離；S5：在利用推動組件(7)將收入到收集箱(51)內部的沙子進行清理，使收集的效果更好。
發明內容
針對現有技術存在的問題，本發明提供了一種洗砂廢水處理設備及其使用方法，具備防止堵塞的優點，解決了現有造成堵塞的問題。
本發明是這樣實現的，一種洗砂廢水處理設備，包括廢水處理箱、注水口、加藥口、存放槽、收集組件、清理組件、推動組件、阻擋塊和連接孔，所述注水口開設于廢水處理箱頂部的右側，所述加藥口固定安裝于廢水處理箱的頂部，所述存放槽開設于廢水處理箱前側的右側，所述收集組件設置于存放槽的內部，所述清理組件設置于注水口的內部，所述連接孔開設于注水口內壁的前側，所述注水口和存放槽通過連接孔相互連通，所述阻擋塊固定安裝于連接孔頂部的開口處，所述推動組件設置于存放槽的內部，所述注水口的內部固定安裝有過濾網；
清理組件包括方形塊，所述方形塊的外表面與注水口的內壁滑動連接，所述方形塊的后側固定安裝有推進桿，所述推進桿后側貫穿廢水處理箱并延伸至廢水處理箱的后側，所述推進桿的外表面配合使用有推進器，所述推進器的前側與廢水處理箱的后側固定連接，所述方形塊的底部固定安裝有清理塊，所述清理塊的底部與過濾網的頂部貼合；
收集組件包括收集箱，所述收集箱的外表面與存放槽的內壁配合使用，所述收集箱的內部固定安裝有過濾板，所述過濾板的頂部配合使用有方形罩，所述方形罩的外表面與收集箱的內壁滑動連接，所述收集箱的頂部固定安裝有輔助塊，所述輔助塊的頂部與連接孔底部的開口處貼合，所述收集箱的底部固定安裝有移動輪，所述收集箱的前側固定安裝有拉動手柄；
推動組件包括條形槽、條形塊、螺紋通孔、螺紋桿、移動塊和旋轉手柄，所述條形槽開設于存放槽內壁的底部，所述條形塊的外表面與條形槽的內壁滑動連接，所述螺紋通孔開設于條形塊的內部，所述螺紋桿的外表面與螺紋通孔的內部螺紋連接，所述螺紋桿的后側與條形槽內壁的后側轉動連接，所述移動塊的底部與條形塊的頂部固定連接，所述螺紋桿的前側貫穿條形槽并延伸至廢水處理箱的前側，所述旋轉手柄的后側與螺紋桿的前側固定連接，所述移動塊的前側與收集箱的后側貼合。
作為本發明優選的，所述注水口內壁的左右兩側均開設有限位槽，所述方形塊的左右兩側均固定安裝有限位塊，兩個限位塊相背離的一端均與限位槽的內部滑動連接。
作為本發明優選的，所述推進器包括外殼、旋轉輪、驅動馬達、兩個旋轉桿、皮帶和推進輪，所述外殼的前側與廢水處理箱的后側固定連接，所述驅動馬達固定安裝于外殼內部的右側，右側所述旋轉桿的底部與驅動馬達的頂部固定連接，左側所述旋轉桿的底部與外殼內壁的底部轉動連接，所述旋轉輪套設于旋轉桿的外表面，所述旋轉輪通過皮帶轉動連接，所述推進輪分別套設于旋轉桿的外表面，兩個推進輪相對端與推進桿的外表面配合使用。
作為本發明優選的，所述推進輪的外表面固定安裝有環形防護塊，所述環形防護塊的外表面開設有條形槽，所述條形槽的數量為多個，且均勻分布。
作為本發明優選的，所述推進桿的后側固定安裝有限制塊，所述限制塊的前側固定安裝有減震塊。
作為本發明優選的，所述移動塊的后側固定安裝有支撐斜塊，所述支撐斜塊遠離移動塊的一端與存放槽內壁的底部貼合。
作為本發明優選的，所述阻擋塊的高度是連接孔頂部開口處高度的二分之一，所述阻擋塊的后側為傾斜面。
作為本發明優選的，所述收集箱內壁的左右兩側均開設有凹槽，兩個凹槽的內部均配合使用有提拉塊，兩個提拉塊的底部與方形罩的頂部可拆卸連接。
作為本發明優選的，所述方形罩的頂部為網狀，且網狀為一百目。
作為本發明優選的，一種洗砂廢水處理設備的使用方法，所述一種洗砂廢水處理設備為-任意一項所述的一種洗砂廢水處理設備，所述使用方法包括以下步驟：
S1：在洗完沙的廢水經過管道通過注水口注入到廢水處理箱的內部；
S2：經過過濾網將水中攜帶的沙子進行過濾；S：在過濾過以后，大量的沙子會堆積在過濾網上，造成注水口的堵塞；
S3：利用清理組件對過濾網上的沙子進行清理，防止堵塞；
S4：在清理完成以后，利用收集組件將清理下來的沙子進行收集，同時在收集箱的內部也能夠實現干濕分離；
S5：在利用推動組件將收入到收集箱內部的沙子進行清理，使收集的效果更好。
與現有技術相比，本發明的有益效果如下：
1、本發明通過設置廢水處理箱、注水口、加藥口、存放槽、收集組件、清理組件、推動組件、阻擋塊、連接孔和過濾網的配合使用，這樣就能夠實現利用過濾網對內部的砂石進行過濾，在利用清理組件對砂石進行清理，然后利用收集組件對砂石進行收集，解決了現有造成堵塞的問題，該洗砂廢水處理設備，具備防止堵塞的優點。
2、本發明通過設置限位槽和限位塊，且兩個零部件配合使用，這樣不僅能夠限制方形塊的位置，同時也能夠使方形塊的運動軌跡更加穩定。
3、本發明通過驅動馬達通電來實現整個推進器的動力源，因力是可以傳遞的，在驅動馬達通電旋轉以后帶動旋轉桿旋轉，在旋轉桿旋轉的同時帶動旋轉輪旋轉，同時利用皮帶帶動另一個旋轉輪旋轉，這樣就能夠帶動兩個旋轉桿同時旋轉，同時帶動推進輪旋轉，這樣就能夠實現推動推進桿移動，從而實現很好的清理。
4、本發明通過設置環形防護塊，且外表面開設有均勻分布的條形槽，這樣不僅能夠使推動的效果更好，同時也能夠增大摩擦力。
5、本發明通過設置限制塊，這樣就能夠很好的限制推進桿的位置，防止推進桿脫離外殼。
6、本發明通過設置支撐斜塊，這樣就能夠使移動塊的推動效果更好，同時也能夠很好的防止移動塊發生形變。
7、本發明通過阻擋塊的高度是連接孔頂部開口處高度的二分之一，且后側為傾斜面，這樣就能夠實現在起到阻擋的同時，也能夠使清理的效果更好。
8、本發明通過設置凹槽和提拉塊，這樣就能夠使方形罩課拆卸和清理，使清理的效果更好。
9、本發明通過設置方形罩的頂部為網狀，且網狀為一百目，這樣就能夠使方形罩的防護效果更好。
（發明人：段斌;覃事河;王海勝;周相;龔勤波;陳志超;靳玉鵬;秦小清;朱昱衡）
