公布日：2024.04.09

申請日：2024.03.06

分類號：C02F1/00(2023.01)I;C02F1/40(2023.01)I;B01D29/62(2006.01)I;B01D29/66(2006.01)I;B01D29/60(2006.01)I

摘要

本申請屬于污水處理技術領域，提供一種污水分離設備。污水分離設備包括：設備本體和控制器，設備本體包括固液分離室、集渣室、排污室、沖洗組件和傳動機構；固液分離室中設置有過濾裝置，過濾裝置的側壁上設置有過濾格柵；過濾裝置中設置有刮片，刮片朝向過濾格柵的一側設置有多個刮片頭，多個刮片頭的端部深入到過濾格柵的間隙中；傳動機構與刮片連接，并且傳動機構與控制器電連接，控制器用于控制傳動機構帶動刮片沿過濾格柵的延伸方向移動；沖洗組件的第一端與排污室連通，沖洗組件的第二端與過濾格柵對準。本申請提供的污水分離設備，清理污水分離設備的效率較高并且清理污水分離設備無需消耗額外的資源。

權利要求書

1.一種污水分離設備，其特征在于，包括設備本體和控制器，所述設備本體包括固液分離室、集渣室、排污室、沖洗組件和傳動機構，所述固液分離室和所述排污室沿所述設備本體的長度方向排布，所述集渣室沿所述設備本體的高度方向位于所述固液分離室下方；所述固液分離室中設置有過濾裝置，所述過濾裝置的側壁上設置有過濾格柵；所述過濾裝置中設置有刮片，所述刮片朝向所述過濾格柵的一側設置有多個刮片頭，多個所述刮片頭的端部深入到所述過濾格柵的間隙中；所述傳動機構與所述刮片連接，并且所述傳動機構與所述控制器電連接，所述控制器用于控制所述傳動機構帶動所述刮片沿所述過濾格柵的延伸方向移動；所述沖洗組件的第一端與所述排污室連通，所述沖洗組件的第二端與所述過濾格柵對準；所述沖洗組件包括軟管和多個噴頭，多個所述噴頭均通過所述軟管與所述沖洗組件的所述第二端連通，多個所述噴頭均與所述刮片連接并且所述刮片頭與所述噴頭一一對應設置；所述沖洗組件還包括增壓器，所述增壓器設置在所述軟管與所述噴頭之間；所述控制器中設置有第一移動速度和第二移動速度，所述控制器中設置有第一時間段和第二時間段；其中，所述第一移動速度大于所述第二移動速度；所述控制器用于控制所述傳動機構在所述第一時間段內按照所述第一移動速度帶動所述刮片移動；所述控制器用于控制所述傳動機構在所述第二時間段內按照所述第二移動速度帶動所述刮片移動；所述污水分離設備還包括油水分離室和集油室，所述固液分離室、所述油水分離室和所述排污室沿所述設備本體的長度方向依次排布，所述集油室沿所述設備本體的高度方向位于所述油水分離室下方；所述油水分離室中設置有溫度傳感器和加熱裝置，所述溫度傳感器和所述加熱裝置均與所述控制器電連接；所述控制器中設置有預設溫度，在所述溫度傳感器檢測到所述油水分離室中污水的溫度低于預設溫度時，所述控制器用于控制所述加熱裝置加熱所述油水分離室中的污水；所述油水分離室的底壁和側壁上均設置有加熱裝置；所述排污室中設置有第一泵體，所述第一泵體與所述沖洗組件的所述第一端連通，所述第一泵體用于將所述排污室中的污水泵送至所述沖洗組件中；所述排污室中還設置有第二泵體和第三泵體，所述排污室中設置有第一液位傳感器和第二液位傳感器，所述第二泵體、所述第三泵體、所述第一液位傳感器和所述第二液位傳感器均與所述控制器電連接；在所述排污室中的液位超過所述第一液位傳感器所標記的位置時，所述控制器控制所述第二泵體啟動；在所述排污室中的液位超過所述第二液位傳感器所標記的位置時，所述控制器控制所述第二泵體和所述第三泵體啟動。

2.根據權利要求1所述的污水分離設備，其特征在于，所述污水分離設備還包括第一隔板，所述第一隔板設置在所述固液分離室和所述集渣室之間，所述第一隔板上設置有重量計，所述重量計與所述控制器電連接，所述控制器中設置有預設重量；在所述重量計檢測到所述第一隔板上所承載的固體的重量超過預設重量時，所述控制器用于控制所述第一隔板打開以使所述固體落入到所述集渣室中。

發明內容

本申請實施例提供了一種污水分離設備，清理污水分離設備的效率較高并且清理污水分離設備無需消耗額外的資源。

本申請實施例提供一種污水分離設備，包括：設備本體和控制器，設備本體包括固液分離室、集渣室、排污室、沖洗組件和傳動機構，固液分離室和排污室沿設備本體的長度方向排布，集渣室沿設備本體的高度方向位于固液分離室下方；固液分離室中設置有過濾裝置，過濾裝置的側壁上設置有過濾格柵；過濾裝置中設置有刮片，刮片朝向過濾格柵的一側設置有多個刮片頭，多個刮片頭的端部深入到過濾格柵的間隙中；傳動機構與刮片連接，并且傳動機構與控制器電連接，控制器用于控制傳動機構帶動刮片沿過濾格柵的延伸方向移動；沖洗組件的第一端與排污室連通，沖洗組件的第二端與過濾格柵對準。

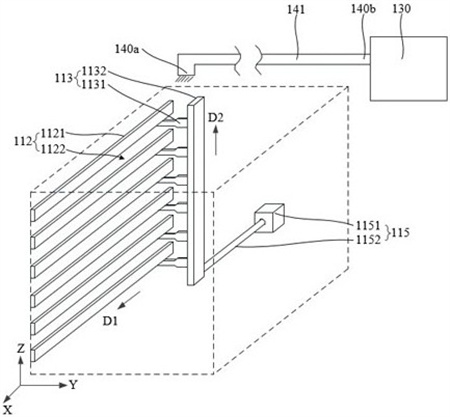

在一種可能的實施方式中，本申請實施例提供的污水分離設備，沖洗組件包括軟管和多個噴頭，多個噴頭均通過軟管與沖洗組件的第二端連通，多個噴頭均與刮片連接并且刮片頭與噴頭一一對應設置。

在一種可能的實施方式中，本申請實施例提供的污水分離設備，沖洗組件還包括增壓器，增壓器設置在軟管與噴頭之間。

在一種可能的實施方式中，本申請實施例提供的污水分離設備，控制器中設置有第一移動速度和第二移動速度，控制器中設置有第一時間段和第二時間段；其中，第一移動速度大于第二移動速度；控制器用于控制傳動機構在第一時間段內按照第一移動速度帶動刮片移動；控制器用于控制傳動機構在第二時間段內按照第二移動速度帶動刮片移動。

在一種可能的實施方式中，本申請實施例提供的污水分離設備，污水分離設備還包括第一隔板，第一隔板設置在固液分離室和集渣室之間，第一隔板上設置有重量計，重量計與控制器電連接，控制器中設置有預設重量；在重量計檢測到第一隔板上所承載的固體的重量超過預設重量時，控制器用于控制第一隔板打開以使固體落入到集渣室中。

在一種可能的實施方式中，本申請實施例提供的污水分離設備，污水分離設備還包括油水分離室和集油室，固液分離室、油水分離室和排污室沿設備本體的長度方向依次排布，集油室沿設備本體的高度方向位于油水分離室下方。

在一種可能的實施方式中，本申請實施例提供的污水分離設備，油水分離室中設置有溫度傳感器和加熱裝置，溫度傳感器和加熱裝置均與控制器電連接；控制器中設置有預設溫度，在溫度傳感器檢測到油水分離室中污水的溫度低于預設溫度時，控制器用于控制加熱裝置加熱油水分離室中的污水。

在一種可能的實施方式中，本申請實施例提供的污水分離設備，油水分離室的底壁和側壁上均設置有加熱裝置。

在一種可能的實施方式中，本申請實施例提供的污水分離設備，排污室中設置有第一泵體，第一泵體與沖洗組件的第一端連通，第一泵體用于將排污室中的污水泵送至沖洗組件中。

在一種可能的實施方式中，本申請實施例提供的污水分離設備，排污室中還設置有第二泵體和第三泵體，排污室中設置有第一液位傳感器和第二液位傳感器，第二泵體、第三泵體、第一液位傳感器和第二液位傳感器均與控制器電連接；在排污室中的液位超過第一液位傳感器所標記的位置時，控制器控制第二泵體啟動；在排污室中的液位超過第二液位傳感器所標記的位置時，控制器控制第二泵體和第三泵體啟動。

本申請的有益效果為：本申請實施例提供一種污水分離設備，通過設置設備本體和控制器，設備本體包括固液分離室、集渣室、排污室、沖洗組件和傳動機構，固液分離室和排污室沿設備本體的長度方向排布，集渣室沿設備本體的高度方向位于固液分離室下方；固液分離室中設置有過濾裝置，過濾裝置的側壁上設置有過濾格柵；過濾裝置中設置有刮片，刮片朝向過濾格柵的一側設置有多個刮片頭，多個刮片頭的端部深入到過濾格柵的間隙中；傳動機構與刮片連接，并且傳動機構與控制器電連接，控制器用于控制傳動機構帶動刮片沿過濾格柵的延伸方向移動。通過在刮片上設置與過濾格柵匹配的刮片頭并且通過控制器控制刮片沿格柵條的延伸方向移動即可對過濾裝置進行清理，使得清理污水分離設備的效率較高。沖洗組件的第一端與排污室連通，沖洗組件的第二端與過濾格柵對準。本申請實施例通過設置沖洗組件并且使得沖洗組件的第一端深入到排污室中，利用污水分離設備處理過的污水即可對過濾格柵進行沖洗，而無需消耗額外的水資源，并且無需使用額外的沖洗設備。

（發明人：唐炯）
