公布日：2024.04.09
申請日：2024.02.21
分類號：C02F3/30(2023.01)I;C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F1/58(2023.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N;
C02F101/10(2006.01)N
摘要
本發明給出一種MABR與固定床填料水解酸化工藝的組合污水處理裝置，該污水處理裝置包括調節池和MABR膜曝氣生物反應器，調節池和MABR膜曝氣生物反應器之間還設有固定床填料水解酸化池：固定床填料水解酸化池包括預處理池和分離過渡池；預處理池與調節池連通。分離過渡池內至少設有一個布水器，且布水器的進水口與預處理池連通，布水器出水口位于靠近分離過渡池底部處，分離過渡池內還設有多個固定床微生物載體平板填料，布水器出水能流經固定床微生物載體平板填料溢流至MABR膜曝氣生物反應器。該組合污水處理裝置能夠改善水解酸化池污泥沉降性能，減少出水帶泥情況，同時能夠部分去除廢水中的COD并分解水中的大分子有機物，降低了廢水中COD含量和大分子有機物的含量。
權利要求書

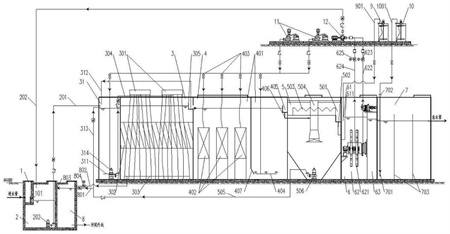

1.MABR與固定床填料水解酸化工藝的組合污水處理裝置，包括：調節池(2)和MABR膜曝氣生物反應器(4)，其特征在于，所述調節池(2)和MABR膜曝氣生物反應器(4)之間還設有固定床填料水解酸化池(3)：所述固定床填料水解酸化池(3)包括預處理池(31)和分離過渡池；所述預處理池(31)與調節池(2)連通；所述分離過渡池內至少設有一個布水器(301)，且布水器(301)的進水口與預處理池(31)連通；布水器(301)出水口位于靠近分離過渡池底部處，分離過渡池內還設有多個用于去除水中部分COD并將水中大分子有機物分解為小分子有機物的固定床微生物載體平板填料(302)，布水器(301)出水能流經固定床微生物載體平板填料(302)溢流至MABR膜曝氣生物反應器(4)。
2.如權利要求1所述的MABR與固定床填料水解酸化工藝的組合污水處理裝置，其特征在于，所述分離過渡池內設有支撐架，多個所述固定床微生物載體平板填料(302)等間距依次傾斜設在支撐架上，并與支撐架連接，用于使各固定床微生物載體平板填料(302)與分離過渡池過中心點的水平線之間存在傾斜夾角。
3.如權利要求2所述的MABR與固定床填料水解酸化工藝的組合污水處理裝置，其特征在于，所述傾斜夾角為60°。
4.如權利要求1所述的MABR與固定床填料水解酸化工藝的組合污水處理裝置，其特征在于，所述分離過渡池的底部還設有定期排泥機構，所述定期排泥機包括多個排泥管(303)，所述排泥管(303)為穿孔花管，且多個排泥管(303)均勻布設于分離過渡池的底部，且多個排泥管(303)均連通有第一排泥總管(802)，所述第一排泥總管(802)上設有定期排泥的閥門(804)，所述第一排泥總管(802)與污泥儲池(8)連通。
5.如權利要求1所述的MABR與固定床填料水解酸化工藝的組合污水處理裝置，其特征在于，所述MABR膜曝氣生物反應器(4)包括MABR膜曝氣生物反應池(401)和MABR膜處理系統(402)，所述MABR膜處理系統(402)設在所述MABR膜曝氣生物反應池(401)內，且所述MABR膜處理系統(402)連通有供氣機構(11)，所述分離過渡池上設有的第一出水堰(305)，所述第一出水堰(305)與所述MABR膜曝氣生物反應池(401)的入口連通，所述MABR膜曝氣生物反應池(401)的出口處設有第二出水堰(405)，所述第二出水堰(405)上連接有第一彎管(406)。
6.如權利要求5所述的MABR與固定床填料水解酸化工藝的組合污水處理裝置，其特征在于，所述MABR膜處理系統(402)包括MABR膜供氣單元(4021)和多個MABR膜組件(4022)，多個所述MABR膜組件(4022)等間距設置在所述MABR膜曝氣生物反應池(401)內，各MABR膜組件(4022)包括膜架(40221)和多個膜元件(40222)，多個所述膜元件(40222)沿所述膜架(40221)的豎向中心線對稱設在膜架(40221)內，所述MABR膜供氣單元(4021)與供氣機構(11)連通，且所述MABR膜供氣單元(4021)還與多個所述膜元件(40222)連通，用于將MABR膜供氣單元(4021)所輸送的氣體送入各膜元件(40222)內部，從而使得各膜元件(40222)從內到外形成好氧缺氧的分層結構。
7.如權利要求6所述的MABR與固定床填料水解酸化工藝的組合污水處理裝置，其特征在于，所述膜架(40221)上還設有膜清洗布氣主管(4023)和多個膜清洗布氣管(4024)，所述膜清洗布氣主管(4023)設于對稱設置的兩個膜元件(40222)之間，各膜清洗布氣管(4024)與膜清洗布氣主管(4023)連通，所述膜清洗布氣主管(4023)與風機連通。
8.如權利要求5所述的MABR與固定床填料水解酸化工藝的組合污水處理裝置，其特征在于，還包括二沉池(5)、纖維轉盤濾池(6)和消毒池(7)，所述二沉池(5)包括中心筒(504)，所述中心筒(504)通過第一彎管(406)與所述第二出水堰(405)連通，所述纖維轉盤濾池(6)包括進水區(61)、過濾區(62)和出水區(63)，所述進水區設有溢流堰(611)，且進水區(61)與過濾區(62)連通，所述進水區(62)通過第二彎管(502)與所述二沉池(5)內部設有的第三出水堰(501)連通，所述二沉池(5)上還連接有第一加藥器(9)，所述過濾區(62)內設有纖維轉盤(621)，所述過濾區(62)和出水區(63)連通，所述出水區(63)連接有出水管，所述消毒池(7)內設有豎向輸送管(701)，所述出水管與豎向輸送管(701)連通，所述豎向輸送管(701)上還連接有第二加藥器(10)，所述消毒池(7)上連接有排水管。
9.如權利要求8所述的MABR與固定床填料水解酸化工藝的組合污水處理裝置，其特征在于，所述纖維轉盤(621)連接有排泥與反洗排水管，排泥與反洗排水管連接有排泥泵(12)，所述排泥泵(12)與調節池(2)連通，所述調節池(2)連接有格柵井(1)，所述格柵井(1)與污水進水管連通。
10.如權利要求8所述的MABR與固定床填料水解酸化工藝的組合污水處理裝置，其特征在于，所述二沉池(5)底部通過排泥泵(506)上連接有排泥輸送管(505)，所述排泥輸送管(505)分別連接有第三輸送管(313)和第二排泥總管(801)，所述第三輸送管(313)與預處理池(31)連通，所述第二排泥總管(801)和污泥儲池(8)連通。
發明內容
本發明的目的是克服現有技術中存在的缺陷，提供一種MABR與固定床填料水解酸化工藝的組合污水處理裝置，該組合污水處理裝置能夠沉降廢水，降低了廢水的含泥量，同時能夠部分去除廢水中的COD，還能將廢水中的大分子有機物進行分解，降低了廢水中COD的含量以及大分子有機物的含量。
本發明提供了MABR與固定床填料水解酸化工藝的組合污水處理裝置，包括：調節池和MABR膜曝氣生物反應器，其特征在于，所述調節池和MABR膜曝氣生物反應器之間還設有固定床填料水解酸化池：
所述固定床填料水解酸化池包括預處理池和分離過渡池；所述預處理池與調節池連通；所述分離過渡池內至少設有一個布水器，且布水器的進水口與預處理池連通；布水器出水口位于靠近分離過渡池底部處，分離過渡池內還設有多個用于去除水中部分COD并將水中大分子有機物分解為小分子有機物的固定床微生物載體平板填料，布水器出水能流經固定床微生物載體平板填料溢流至MABR膜曝氣生物反應器。
優選地，所述分離過渡池內設有支撐架，多個所述固定床微生物載體平板填料等間距依次傾斜設在支撐架上，并與支撐架連接，用于使各固定床微生物載體平板填料與分離過渡池過中心點的水平線之間存在傾斜夾角。
優選地，所述傾斜夾角為60°。
優選地，所述分離過渡池的底部還設有定期排泥機構，所述定期排泥機包括多個排泥管，所述排泥管為穿孔花管，且多個排泥管均勻布設于分離過渡池的底部，且多個排泥管均連通有第一排泥總管，所述第一排泥總管上設有定期排泥的閥門，所述第一排泥總管與污泥儲池連通。
優選地，所述MABR膜曝氣生物反應器包括MABR膜曝氣生物反應池和MABR膜處理系統，所述MABR膜處理系統設在所述MABR膜曝氣生物反應池內，且所述MABR膜處理系統連通有供氣機構，所述分離過渡池上設有的第一出水堰，所述第一出水堰與所述MABR膜曝氣生物反應池的入口連通，所述MABR膜曝氣生物反應池的出口處設有第二出水堰，所述第二出水堰上連接有第一彎管。
優選地，所述MABR膜處理系統包括MABR膜供氣單元和多個MABR膜組件，多個所述MABR膜組件等間距設置在所述MABR膜曝氣生物反應池內，各MABR膜組件包括膜架和多個膜元件，多個所述膜元件沿所述膜架的豎向中心線對稱設在膜架內，所述MABR膜供氣單元與供氣機構連通，且所述MABR膜供氣單元還與多個所述膜元件連通，用于將MABR膜供氣單元所輸送的氣體送入各膜元件內部，從而使得各膜元件從內到外形成好氧缺氧的分層結構。
優選地，所述膜架上還設有膜清洗布氣主管和多個膜清洗布氣管，所述膜清洗布氣主管設于對稱設置的兩個膜元件之間，各膜清洗布氣管與膜清洗布氣主管連通，所述膜清洗布氣主管與風機連通。
優選地，還包括二沉池、纖維轉盤濾池和消毒池，所述二沉池包括中心筒，所述中心筒通過第一彎管與所述第二出水堰連通，所述纖維轉盤濾池包括進水區、過濾區和出水區，所述進水區設有溢流堰，且進水區與過濾區連通，所述進水區通過第二彎管與所述二沉池內部設有的第三出水堰連通，所述二沉池上還連接有第一加藥器，所述過濾區內設有纖維轉盤，所述過濾區和出水區連通，所述出水區連接有出水管，所述消毒池內設有豎向輸送管，所述出水管與豎向輸送管連通，所述豎向輸送管上還連接有第二加藥器，所述消毒池上連接有排水管。
優選地，所述纖維轉盤連接有排泥與反洗排水管，排泥與反洗排水管連接有排泥泵，所述排泥泵與調節池連通，所述調節池連接有格柵井，所述格柵井與污水進水管連通。
優選地，所述二沉池底部通過排泥泵上連接有排泥輸送管，所述排泥輸送管分別連接有第三輸送管和第二排泥總管，所述第三輸送管與預處理池連通，所述第二排泥總管和污泥儲池連通。
與現有技術相比，本發明的有益效果是：
本發明解決了送入MABR膜曝氣生物反應器內的廢水存在泥沙含量高、COD含量高以及大分子有機物含量高的問題。具體的處理如下：通過設置布水器能夠將廢水送入分離過渡池底部，使分離過渡區保持一定的上升流速，保證池內的污泥處于懸浮狀態，且廢水自下而上流動，并流經多個固定床微生物載體平板填料，經多個固定床微生物載體平板填料攔截，降低了進入MABR膜曝氣生物反應器進水口內廢水的污泥含量，同時在分離過渡池內設置固定床微生物載體平板填料，使得沉降污泥后的廢水經過固定床微生物載體平板填料后，廢水與固定床微生物載體平板填料發生反應，降低了廢水中COD的含量以及大分子有機物的含量，從而處理后的廢水再次送入MABR膜曝氣生物反應器內，提高了MABR膜曝氣生物反應器的供氧效率以及氨氮、總氮的去除率。
同時MABR膜曝氣生物反應器的特有結構及無泡供氧提高了MABR膜曝氣生物反應器的抗沖擊負荷能力，在節能減碳的同時縮短了處理流程，進而使得MABR膜曝氣生物反應器上具有一定厚度的生物膜，保證了穩定達標運行的處理能力，同時節約了碳源，縮短了工藝流程。
（發明人：張淼;馬春紅;辛勤）
