公布日：2023.10.24

申請日：2023.09.06

分類號：C02F1/52(2023.01)I;C02F1/66(2023.01)I;C02F103/16(2006.01)N

摘要

本申請提出了一種鍍廢水處理設備及工藝，涉及電鍍廢水處理技術領域。一種電鍍廢水處理設備，包括混合池，可拆卸安裝在混合池上的過濾網，與混合池連通的輸藥口，安裝于混合池內的第一混合裝置和曝氣裝置，與混合池連通的沉降池，安裝于沉降池內的第二混合裝置和沉降裝置，設置于沉降池上側的清液收集槽，以及開設于沉降池底部的污泥口。本申請通過將電鍍廢水輸入混合池內，首先將電鍍廢水中的雜質經過過濾網過濾，再利用化學藥劑調整電鍍廢水的pH值，第一混合裝置可以使廢水混合均勻。加快混合效率，在混合后輸送到沉降池內進行沉降，此時可以通過第二混合裝置加快混合效率，再通過沉降裝置收集細小的沉淀，達到節約電鍍廢水處理成本的目的。

權利要求書

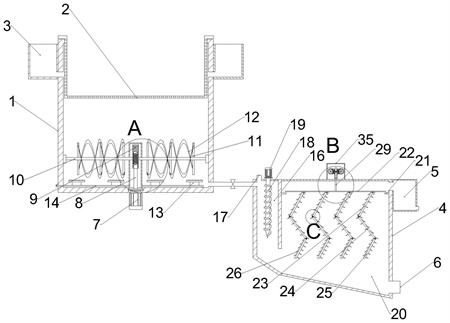

1.一種電鍍廢水處理設備，其特征在于，包括混合池，可拆卸安裝在混合池上的過濾網，與所述混合池連通的輸藥口，安裝于所述混合池內的第一混合裝置和曝氣裝置，與所述混合池連通的沉降池，安裝于所述沉降池內的第二混合裝置和沉降裝置，設置于所述沉降池上側的清液收集槽，以及開設于所述沉降池底部的污泥口。

2.根據權利要求1所述的一種電鍍廢水處理設備，其特征在于，所述第一混合裝置包括安裝于所述混合池底部的混合電機，與所述混合電機傳動連接的驅動蝸桿，與所述驅動蝸桿嚙合的帶動齒輪，通過所述帶動齒輪帶動且轉動安裝于混合池內的攪拌桿，用于保護驅動蝸桿和帶動齒輪的保護罩，以及安裝于所述攪拌桿上的攪拌機構。

3.根據權利要求2所述的一種電鍍廢水處理設備，其特征在于，所述攪拌機構包括等間距固定于所述攪拌桿上的多個連接桿，以及圍繞所述攪拌桿呈螺旋形設置且與連接桿連接的攪拌葉。

4.根據權利要求1所述的一種電鍍廢水處理設備，其特征在于，所述曝氣裝置包括固定于所述混合池底部的多個曝氣頭，與多個曝氣頭均連接的曝氣管，以及開設于所述曝氣頭上的多個曝氣孔。

5.根據權利要求1所述的一種電鍍廢水處理設備，其特征在于，所述第二混合裝置包括開設于所述沉降池內的混合室，與所述混合室連接的進藥口，轉動安裝于所述混合室內的分散桿，以及與所述分散桿傳動連接的分散電機。

6.根據權利要求5所述的一種電鍍廢水處理設備，其特征在于，所述沉降裝置包括開設于所述沉降池內且與混合室連通的沉降室，安裝于所述沉降室內的沉淀防溢機構，以及與所述沉淀防溢機構的傳動連接的動力機構，其中，所述清液收集槽與沉降室連接，所述污泥口與沉降室底部連接。

7.根據權利要求6所述的一種電鍍廢水處理設備，其特征在于，所述沉淀防溢機構包括固定于所述沉降室內壁的限位環，活動卡接于所述限位環上的支撐架，以及轉動連接于所述支撐架下方的多個沉淀收集組件，其中，所述支撐架與動力機構連接。

8.根據權利要求7所述的一種電鍍廢水處理設備，其特征在于，所述沉淀收集組件包括依次轉動連接的第一折疊板、第二折疊板和第三折疊板，設置于所述第一折疊板、第二折疊板和第三折疊板上的多個收集件，固定于所述第二折疊板兩端且用于限制第一折疊板和第三折疊板位置的第一限位件，以及固定于所述支撐架底部且用于限制第一折疊板位置的第二限位件，其中，所述第一折疊板與支撐架轉動連接。

9.根據權利要求7所述的一種電鍍廢水處理設備，其特征在于，所述動力機構包括與支撐架連接且穿過沉降室的帶動桿，與所述帶動桿連接的齒條，與所述齒條兩側嚙合的兩個半齒輪，與所述半齒輪同軸連接的驅動齒輪，帶動所述驅動齒輪轉動的驅動電機，以及固定于所述沉降室上且用于容納帶動桿、齒條、半齒輪、驅動齒輪和驅動電機的殼體。

10.一種電鍍廢水處理工藝，其特征在于，配合權利要求1-9任意一項所述的設備工作，包括如下步驟：將電鍍廢水倒入混合池內，通過輸藥口加入pH值調節劑并第一混合裝置和曝氣裝置調節電鍍廢水pH值，再將廢水輸入沉降池內，加入絮凝劑，啟動第二混合裝置進行混合，混合后啟動沉降裝置，沉淀物質從污泥口排出，清液從清液收集槽排出。

發明內容

本申請的目的在于提供一種電鍍廢水處理設備，此電鍍廢水處理設備具有無需大量添加化學試劑，且可以節約處理時間。

本申請的另一目的在于提供一種電鍍廢水處理工藝，以配合電鍍廢水處理設備對電鍍廢水進行處理。

本申請解決其技術問題是采用以下技術方案來實現的。

一方面，本申請實施例提供一種電鍍廢水處理設備，包括混合池，可拆卸安裝在混合池上的過濾網，與混合池連通的輸藥口，安裝于混合池內的第一混合裝置和曝氣裝置，與混合池連通的沉降池，安裝于沉降池內的第二混合裝置和沉降裝置，設置于沉降池上側的清液收集槽，以及開設于沉降池底部的污泥口。

在本申請的一些實施例中，上述第一混合裝置包括安裝于混合池底部的混合電機，與混合電機傳動連接的驅動蝸桿，與驅動蝸桿嚙合的帶動齒輪，通過帶動齒輪帶動且轉動安裝于混合池內的攪拌桿，用于保護驅動蝸桿和帶動齒輪的保護罩，以及安裝于攪拌桿上的攪拌機構。

在本申請的一些實施例中，上述攪拌機構包括等間距固定于攪拌桿上的多個連接桿，以及圍繞攪拌桿呈螺旋形設置且與連接桿連接的攪拌葉。

在本申請的一些實施例中，上述曝氣裝置包括固定于混合池底部的多個曝氣頭，與多個曝氣頭均連接的曝氣管，以及開設于曝氣頭上的多個曝氣孔。

在本申請的一些實施例中，上述第二混合裝置包括開設于沉降池內的混合室，與混合室連接的進藥口，轉動安裝于混合室內的分散桿，以及與分散桿傳動連接的分散電機。

在本申請的一些實施例中，上述沉降裝置包括開設于沉降池內且與混合室連通的沉降室，安裝于的沉降室內的沉淀防溢機構，以及與沉淀防溢機構的傳動連接的動力機構，其中，清液收集槽與沉降室連接，污泥口與沉降室底部連接。

在本申請的一些實施例中，上述沉淀防溢機構包括固定于沉降室內壁的限位環，活動卡接于限位環上的支撐架，以及轉動連接于支撐架下方的多個沉淀收集組件，其中，支撐架與動力機構連接。

在本申請的一些實施例中，上述沉淀收集組件包括依次轉動連接的第一折疊板、第二折疊板和第三折疊板，設置于第一折疊板、第二折疊板和第三折疊板上的多個收集件，固定于第二折疊板兩端且用于限制第一折疊板和第三折疊板位置的第一限位件，以及固定于支撐架底部且用于限制第一折疊板位置的第二限位件，其中，第一折疊板與支撐架轉動連接。

在本申請的一些實施例中，上述動力機構包括與支撐架連接且穿過沉降室的帶動桿，與帶動桿連接的齒條，與齒條兩側嚙合的兩個半齒輪，與半齒輪同軸連接的驅動齒輪，帶動驅動齒輪轉動的驅動電機，以及固定于沉降室上且用于容納帶動桿、齒條、半齒輪、驅動齒輪和驅動電機的殼體。

另一方面，本申請實施例提供一種電鍍廢水處理工藝，包括如下步驟：

將電鍍廢水倒入混合池內，通過輸藥口加入pH值調節劑并第一混合裝置和曝氣裝置調節電鍍廢水pH值，再將廢水輸入沉降池內，加入絮凝劑，啟動第二混合裝置進行混合，混合后啟動沉降裝置，沉淀物質從污泥口排出，清液從清液收集槽排出。

相對于現有技術，本申請的實施例至少具有如下優點或有益效果：

本申請通過將電鍍廢水輸入混合池內，首先將電鍍廢水中的雜質經過過濾網過濾，再利用化學藥劑調整電鍍廢水的pH值，此時啟動第一混合裝置可以使廢水混合均勻，同時加快混合效率，節約化學試劑的添加量，在混合后輸送到沉降池內進行沉降，此時可以通過第二混合裝置加快混合效率，再通過沉降裝置收集細小的沉淀，保證細小的沉淀不會上浮到清液收集槽，從而能夠避免長期靜置廢水，就能夠節約廢水處理的時間，最終達到節約電鍍廢水處理成本的目的。

（發明人：張國田;章鵬;李旭露）
