公布日：2024.04.05

申請日：2023.11.23

分類號：C02F9/00(2023.01)I;H04L67/12(2022.01)I;G05B19/04(2006.01)I;C02F3/30(2023.01)N;C02F1/28(2023.01)N;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F101

/10(2006.01)N

摘要

本發明涉及污水處理設備技術領域，公開了一種分散式智慧云污水處理設備，包括殼體，所述殼體的內部從初始端到末尾端依次通過隔板設置有澄清儲泥區、缺氧一區、好氧一區、缺氧二區、好氧二區、沉淀區、過濾區以及消毒區，所述隔板的中上部兩側均設置有連通孔，所述好氧一區和好氧二區內分別設置有前端處理座和后端處理座，所述前端處理座和后端處理座的內部均設置有存料腔。通過采用接觸氧技術以及配合多項的生物填料對污水進行多次處理，同時還同步了A/O微環境對污水進行多項處理，從而提高了對污水的處理效果，并且還可以將其處理過程中產生的處理雜質進行充分利用，有利于資源的充分使用。

權利要求書

1.一種分散式智慧云污水處理設備，包括殼體(1)，其特征在于，所述殼體(1)的內部從初始端到末尾端依次通過隔板(19)設置有澄清儲泥區(10)、缺氧一區(11)、好氧一區(12)、缺氧二區(13)、好氧二區(14)、沉淀區(15)、過濾區(16)以及消毒區(17)，所述隔板(19)的中上部兩側均設置有連通孔，所述好氧一區(12)和好氧二區(14)內分別設置有前端處理座(18)和后端處理座(21)，所述前端處理座(18)和后端處理座(21)的內部均設置有存料腔(27)，所述存料腔(27)的內側中下部均設置有反硝化細菌填料(26)，所述好氧一區(12)和好氧二區(14)內均設置有MBBR懸浮填料(20)，所述過濾區(16)內設置有吸附除磷濾料(23)，所述消毒區(17)的內側中上部設置有安裝板(25)，所述安裝板(25)的中部前后側均設置有緩釋濾筒(24)，所述緩釋濾筒(24)外壁的中下部均等距設置有多個排料孔(22)。

2.根據權利要求1所述的一種分散式智慧云污水處理設備，其特征在于，所述好氧一區(12)的內側中下部設置有環管三(31)，所述好氧二區(14)的內側中下部設置有環管一(28)，所述沉淀區(15)的內側中下部設置有環管二(29)，所述環管一(28)、環管二(29)和環管三(31)的頂端中部均等距設置有多個排氣孔(30)，所述殼體(1)內側中上部的一側設置有風機(9)，所述風機(9)的出風口與供氣管(7)的一端連通，所述供氣管(7)的另一端貫穿殼體(1)并依次與環管二(29)、環管一(28)以及環管三(31)的中部連通。

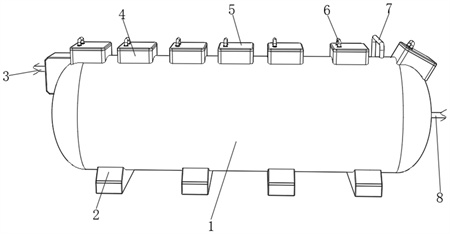

3.根據權利要求1所述的一種分散式智慧云污水處理設備，其特征在于，所述殼體(1)的頂端中部設置有多個開啟箱(4)，且所述開啟箱(4)的內部均與對應位置的殼體(1)內部連通，所述開啟箱(4)的頂端一側均轉動連接有封閉蓋(5)，所述封閉蓋(5)的頂端一側中部均設置有把手(6)。

4.根據權利要求1所述的一種分散式智慧云污水處理設備，其特征在于，所述殼體(1)靠近澄清儲泥區(10)的一側中上部設置有進液管(3)，且所述進液管(3)的一端與澄清儲泥區(10)的內部連通，所述殼體(1)靠近消毒區(17)的一側中部設置有出液管(8)，且所述出液管(8)的一端與消毒區(17)的內部連通，所述殼體(1)的底端等距設置有多個支撐座(2)。

5.根據權利要求1-4任一項所述的一種分散式智慧云污水處理設備的控制系統，其特征在于，包括控制器，所述控制器與通訊模塊之間建立雙向的通信連接，所述控制器由自我診斷模塊、遠程調控模塊、異常報警模塊、數據交互模塊、供能調節模塊以及權限管理模塊組成；所述通信模塊用于外部信號源與控制器之間的信號交互，所述控制器用于接收通訊模塊所傳輸過來的信息數據以及控制信號，并將其傳輸給對應的模塊進行執行，所述自我診斷模塊用于根據其所采集的信息數據，對整體裝置的運行狀態進行自我診斷，所述遠程調控模塊用于根據通訊模塊所傳輸過來的控制信號對整體設備進行對應的控制與調節，所述異常報警模塊用于采集整體設備在運行過程中的信息數據，并在信息數據異常時進行報警，所述數據交互模塊用于管理人員通過移動端APP對整體裝置運行過程中的信息數據進行交互，所述供能調節模塊用于對整體裝置使用過程中供能情況進行調節管理，所述權限管理模塊用于控制系統的操作權限按使用者等級進行對應分配。

6.根據權利要求5所述的一種分散式智慧云污水處理設備的控制系統，其特征在于，所述自我診斷模塊由流量采集單元、處理分析單元和結果生成單元組成，所述流量采集單元用于采集整體裝置在使用過程中的流量信息變化，并將其采集的流量信息數據傳輸給處理分析單元進行分析，所述處理分析單元用于接收流量采集單元所傳輸過來的數據信息，并對其數據信息進行分析后傳輸給結果生成模塊，所述結果生成模塊用于接收處理分析模塊所傳輸過來的分析內容，并將其進行整體成為自我診斷結果。

7.根據權利要求5所述的一種分散式智慧云污水處理設備的控制系統，其特征在于，所述遠程調控模塊由數據傳輸單元和信號接收單元組成，所述數據傳輸單元用于將整體裝置運行過程中所產生的信息數據傳輸給使用者所使用的移動設備APP端，所述信號接收單元用于接收使用者移動設備APP端所傳輸過來的信號，并將其傳輸給控制器進行執行。

8.根據權利要求5所述的一種分散式智慧云污水處理設備的控制系統，其特征在于，所述異常報警模塊由流量異常報警單元、污水處理異常單元、工作狀態異常單元組成，所述流量異常報警單元用于在整體裝置對于污水處理的時候發生流量過大或者流量過小的時候進行報警警示，所述污水處理異常單元用于在整體裝置工作中發生污水處理能力下降時進行報警警示，所述工作狀態異常單元用于在整體裝置不能進行正常工作時進行報警警示。

9.根據權利要求5所述的一種分散式智慧云污水處理設備的控制系統，所述供能調節模塊由太陽能供能單元和電能單元組成，所述太陽能供能單元用于采用太陽能發電所產生的電力對整體裝置進行供能使用，所述電能供能單元用于采用區域電網中的電能進行接入對整體裝置進行供能使用。

10.根據權利要求5所述的一種分散式智慧云污水處理設備的控制系統，其特征在于，所述權限管理模塊由分級設置單元和權限管理單元組成，所述分級設置單元用于對整體控制系統中操作權限根據使用者的工作職能分級設置，所述權限管理單元用于對整體控制系統中的權限分配情況進行管理。

發明內容

針對現有技術的不足，本發明提供了一種分散式智慧云污水處理設備，解決了現有污水處理設備在對污水進行處理時能耗較高且處理效果一般的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種分散式智慧云污水處理設備，包括殼體，所述殼體的內部從初始端到末尾端依次通過隔板設置有澄清儲泥區、缺氧一區、好氧一區、缺氧二區、好氧二區、沉淀區、過濾區以及消毒區，所述隔板的中上部兩側均設置有連通孔，所述好氧一區和好氧二區內分別設置有前端處理座和后端處理座，所述前端處理座和后端處理座的內部均設置有存料腔，所述存料腔的內側中下部均設置有反硝化細菌填料，所述好氧一區和好氧二區內均設置有MBBR懸浮填料，所述過濾區內設置有吸附除磷濾料，所述消毒區的內側中上部設置有安裝板，所述安裝板的中部前后側均設置有緩釋濾筒，所述緩釋濾筒外壁的中下部均等距設置有多個排料孔。

優選的，所述好氧一區的內側中下部設置有環管三，所述好氧二區的內側中下部設置有環管一，所述沉淀區的內側中下部設置有環管二，所述環管一、環管二和環管三的頂端中部均等距設置有多個排氣孔，所述殼體內側中上部的一側設置有風機，所述風機的出風口與供氣管的一端連通，所述供氣管的另一端貫穿殼體并依次與環管二、環管一以及環管三的中部連通。

優選的，所述殼體的頂端中部設置有多個開啟箱，且所述開啟箱的內部均與對應位置的殼體內部連通，所述開啟箱的頂端一側均轉動連接有封閉蓋，所述封閉蓋的頂端一側中部均設置有把手。

優選的，所述殼體靠近澄清儲泥區的一側中上部設置有進液管，且所述進液管的一端與澄清儲泥區的內部連通，所述殼體靠近消毒區的一側中部設置有出液管，且所述出液管的一端與消毒區的內部連通，所述殼體的底端等距設置有多個支撐座。

優選的，一種分散式智慧云污水處理設備的控制系統，包括控制器，所述控制器與通訊模塊之間建立雙向的通信連接，所述控制器由自我診斷模塊、遠程調控模塊、異常報警模塊、數據交互模塊、供能調節模塊以及權限管理模塊組成；

所述通信模塊用于外部信號源與控制器之間的信號交互，所述控制器用于接收通訊模塊所傳輸過來的信息數據以及控制信號，并將其傳輸給對應的模塊進行執行，所述自我診斷模塊用于根據其所采集的信息數據，對整體裝置的運行狀態進行自我診斷，所述遠程調控模塊用于根據通訊模塊所傳輸過來的控制信號對整體設備進行對應的控制與調節，所述異常報警模塊用于采集整體設備在運行過程中的信息數據，并在信息數據異常時進行報警，所述數據交互模塊用于管理人員通過移動端APP對整體裝置運行過程中的信息數據進行交互，所述供能調節模塊用于對整體裝置使用過程中供能情況進行調節管理，所述權限管理模塊用于控制系統的操作權限按使用者等級進行對應分配。

優選的，所述自我診斷模塊由流量采集單元、處理分析單元和結果生成單元組成，所述流量采集單元用于采集整體裝置在使用過程中的流量信息變化，并將其采集的流量信息數據傳輸給處理分析單元進行分析，所述處理分析單元用于接收流量采集單元所傳輸過來的數據信息，并對其數據信息進行分析后傳輸給結果生成模塊，所述結果生成模塊用于接收處理分析模塊所傳輸過來的分析內容，并將其進行整體成為自我診斷結果。

優選的，所述遠程調控模塊由數據傳輸單元和信號接收單元組成，所述數據傳輸單元用于將整體裝置運行過程中所產生的信息數據傳輸給使用者所使用的移動設備APP端，所述信號接收單元用于接收使用者移動設備APP端所傳輸過來的信號，并將其傳輸給控制器進行執行。

優選的，所述異常報警模塊由流量異常報警單元、污水處理異常單元、工作狀態異常單元組成，所述流量異常報警單元用于在整體裝置對于污水處理的時候發生流量過大或者流量過小的時候進行報警警示，所述污水處理異常單元用于在整體裝置工作中發生污水處理能力下降時進行報警警示，所述工作狀態異常單元用于在整體裝置不能進行正常工作時進行報警警示。

優選的，所述供能調節模塊由太陽能供能單元和電能單元組成，所述太陽能供能單元用于采用太陽能發電所產生的電力對整體裝置進行供能使用，所述電能供能單元用于采用區域電網中的電能進行接入對整體裝置進行供能使用。

優選的，所述權限管理模塊由分級設置單元和權限管理單元組成，所述分級設置單元用于對整體控制系統中操作權限根據使用者的工作職能分級設置，所述權限管理單元用于對整體控制系統中的權限分配情況進行管理。

工作原理：生活污水經過區域內的污水管網進行收集，然后污水管網將其所收集的污水輸送至對應位置的污水處理站點，之后進入到污水處理站點的污水經過格柵調以及調節池處理之后，最后通過進液管排入到殼體內的澄清儲泥區之內，進入到澄清儲泥區內的污水進行初步的澄清和沉淀，在澄清儲泥區之內將污水中的雜質進行初步處理，然后經過澄清處理之后的污水進入到缺氧一區對污水進行脫氮處理，當經過初步澄清之后的污水進入到前端處理座的存料腔之內，進入到存料腔內的污水通過與反硝化細菌填料進行液相混合，通過前端處理座內的反硝化細菌填料對污水進行初步的脫磷脫氮處理，經過好氧一區內處理完畢之后的污水在進行完初步的脫磷脫氮處理之后，進入到好氧一區之中，從而使得污水與好氧一區之內MBBR懸浮填料進行混合，通過其內部的MBBR懸浮填料對初步脫磷脫氮處理完畢之后污水進行再次吸附處理，從而將污水中的漂浮物進行吸附，待其好氧一區內的污水處理完畢之后，吸附處理完畢之后的污水進入到缺氧二區之內，當處理完畢之后的污水進入到后端處理座的存料腔之內，進入到存料腔內的污水再次通過其內部的反硝化細菌填料進行再次的脫磷脫氮處理，經過好氧二區處理之后的污水進入到好氧二區之內，再次通過好氧二區內的MBBR懸浮填料對污水中的漂浮雜質進行吸附處理，處理完畢之后的污水進入到沉淀區之中進行一定時間的沉淀，從而將污水中的固體雜質進行沉淀出來，之后沉淀區沉淀處理完畢之后的污水進入到過濾區之內，進入到過濾區內的污水通過其內部的吸附除磷濾料對污水進行最后的脫磷處理，經過最后脫磷處理完畢之后的污水進入到消毒區內，通過消毒區內緩釋濾筒之內的消毒材料對污水進行消毒處理，經過最終消毒處理完畢之后的污水通過出液管進行排出。

本發明提供了一種分散式智慧云污水處理設備。具備以下有益效果：

1、本發明通過采用接觸氧技術以及配合多項的生物填料對污水進行多次處理，同時還同步了A/O微環境對污水進行多項處理，從而提高了對污水的處理效果，并且還可以將其處理過程中產生的處理雜質進行充分利用，有利于資源的充分使用。

2、本發明裝置在對污水處理的過程中，回流和污泥的清洗均采用吹氣氣提方式進行處理，因而本裝置在使用的過程中不需要設置回流泵，節能效果好。

3、本發明通過與之相匹配的控制系統，使用者可以通過移動設備或者APP進行云平臺遠程監控管理，無需人工進行全天候的值守，降低了整體裝置在使用過程中的人力成本和管理維護成本。

4、本發明可以通過其使用環境的不同，切換太陽能或者電網的電能進行供電使用，在太陽能充足的時候，整體裝置運行的過程中幾乎無運行費用。

（發明人：賀巖;張春陽;俞曉婷;趙斌;王再福）
