公布日：2023.09.12
申請日：2023.02.27
分類號：C02F11/13(2019.01)I;B02C13/06(2006.01)I;B02C13/28(2006.01)I;B02C13/30(2006.01)I;B02C13/286(2006.01)I;B01D50/20(2022.01)I;B01D53/26(2006.01)I
摘要
一種干化污泥的設備，包括粉化干化單元；粉化干化單元包括粉化裝置、干化裝置，粉化裝置與干化裝置相互連通；其中，粉化裝置包括粉化殼體、進料口、主軸以及葉輪，主軸以及葉輪設在粉化殼體內，葉輪可繞主軸旋轉；進料口開設在粉化殼體內的側壁上，設置進料口的粉化殼體的側壁與主軸或者主軸延長線相交，葉輪外周端與殼體的壁之間有間隙。水分在不變相的情況下高效、深度的干化污泥。將污泥分級粉化、干化，在粉化、干化過程中，通過水分的液態化離心分離，水分非全相變脫除。
權利要求書

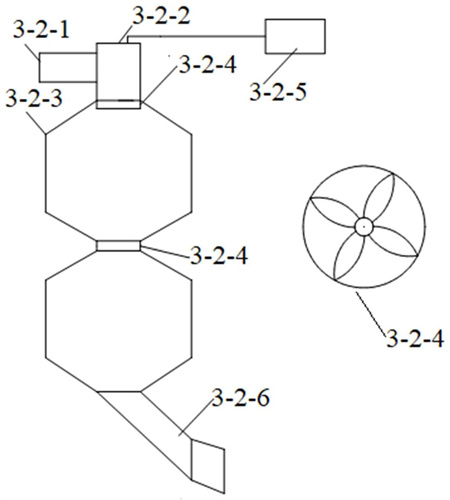

1.一種氣固分離單元，包括旋風分離器、用于水變相的裝置以及布袋分離器，用于水變相的裝置分別與旋風分離器以及布袋分離器連接；用于水變相的裝置包括腔體，用于水相變的腔體中部的橫截面大于上下兩端的橫截面積；優選的，用于融合的腔體中部的橫截面為圓形、矩形或多邊形。
2.根據權利要求1所述的氣固分離單元，其特征在于，用于水相變的腔體的上端設有進氣口，腔體的下端設置出氣口，在進氣口處設置可旋轉的葉片。
3.根據權利要求1或2所述的氣固分離單元，其特征在于，用于水變相的裝置包括多個相互連通的用于水相變的腔體，在相鄰的腔體之間的連接處設置可旋轉的葉片；優選的，葉片可繞軸在水平方向上旋轉。
4.根據權利要求3所述的氣固分離單元，其特征在于，包括多個腔體的用于水變相的裝置，每個腔體的上端設置進氣口、下端設置出氣口；腔體的進氣口與位于之上的相鄰腔體的出氣口連接，在連接處設置可旋轉的葉片。
5.根據權利要求1-4任一項所述的氣固分離單元，其特征在于，經旋風分離器排出的含塵濕空氣與新鮮空氣經設置在最上端的腔體的進氣口進入腔體內，經位于最下端的腔體的出氣口排出用于水變相的裝置。
6.一種干化污泥的設備，包括粉化干化單元以及權利要求1-5任一項所述的氣固分離單元；粉化干化單元包括粉化裝置、干化裝置，粉化裝置與干化裝置相互連通；氣固分離單元與干化裝置相連通；其中，干化裝置，包括：干化殼體、干化進氣口、干化出料口、干化主軸以及干化葉輪，干化主軸以及干化葉輪設在干化殼體內，干化葉輪可繞干化主軸旋轉；干化進氣口以及干化出料口開設在干化殼體內的殼壁上；干化殼體的周壁的內壁上、沿著周向設置分隔環，在干化主軸延伸方向上，分隔環設在相鄰的干化葉輪之間的干化殼體的內壁上；優選的，在干化殼體內在軸向方向設置多個分隔環，在相鄰的分隔環之間設置1個或者多個干化葉輪。
7.根據權利要求6所述的設備，其特征在于，與分隔環在同一橫截面上設置導流葉輪，分隔環面包括傾斜面，傾斜面面對對干化殼體第一端部；優選的，分隔環橫截面為直角三角形或直角梯形，直角三角形的斜邊或者直角梯形的斜邊對著干化殼體的第一端部。
8.根據權利要求7所述的設備，其特征在于，導流葉片為條形狀，導流葉片的第一端固定在軸向上，導流葉片在干化殼體的徑向上延伸，與第一端相對的第二端傾斜設置；優選的，導流葉片第二端與分隔環傾斜面之間的距離控制在1.0cm–8.0cm。
9.根據權利要求6所述的設備，其特征在于，粉化裝置包括粉化殼體、粉化進料口、粉化主軸以及粉化葉輪；粉化殼體為圓臺狀結構，包括第一端面、第二端面以及周壁，第一端面的面積小于第二端面面積，粉化主軸沿著圓臺狀粉化殼體的中心線設置，粉化進料口設置于粉化殼體的第一端面上、且位于粉化主軸的上方粉化葉輪設在粉化殼體內，粉化葉輪可繞粉化主軸旋轉；粉化葉輪外周端與粉化殼體的壁之間有間隙；沿著粉化主軸方向，設置多個粉化葉輪，每個粉化葉輪包括圍繞粉化主軸均勻設置多個粉化葉片，粉化葉片為條形狀。
10.根據權利要求9所述的設備，其特征在于，與粉化進料口連接的輸送物料的管道，在粉化進料口向遠離粉化進料口端的方向上，管道逐漸遠離粉化主軸。
發明內容
本申請的一個目的是在環境溫度下高效、深度的干化污泥。將污泥分級粉化、干化，在粉化、干化過程中，通過水分的液態化離心分離，水分非全相變脫除。
本申請的對污泥的深度干化也可以應用到高效、深度的干化其他含水物料。一種干化污泥的設備，包括粉化干化單元；粉化干化單元包括粉化裝置、干化裝置，粉化裝置與干化裝置相互連通；其中，粉化裝置包括粉化殼體、進料口、主軸以及葉輪，主軸以及葉輪設在粉化殼體內，葉輪可繞主軸旋轉；進料口開設在粉化殼體內的側壁上，設置進料口的粉化殼體的側壁與主軸或者主軸延長線相交，葉輪外周端與殼體的壁之間有間隙。
在經破碎的物料(譬如污泥)經進料口進入粉化殼體內之后，在轉動葉輪轉動產生的離心力的作用下，破碎物料被帶動向殼體的殼壁上運動與之發生碰撞，將破碎的物料粉化為更細的粉粒�？梢詫⑽锪现兴殖浞直┞冻鰜�，超細物料之間的結合強度減弱，便于后續的干化過程中將水分與固體物質分離，提高了污泥干化的效率。
（發明人：洪晨）
