公布日：2023.10.27
申請日：2023.09.20
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)I;C02F1/44(2023.01)I;C02F1/42(2023.01)I;C02F1/04(2023.01)I
摘要
本發明涉及廢水脫鹽技術領域，公開了一種高鹽廢水脫鹽處理裝置，包括處理箱，所述處理箱一端連通有進液箱，進料箱上設置有進液分流機構，所述處理箱內部沿著廢水流動方向依次固定安裝有隔板a和隔板b，所述隔板a與隔板b所形成的處理箱內部區域設置有膜交換脫鹽機構，所述隔板b與處理箱內壁形成的內部區域內設置有絮凝脫鹽機構，所述處理箱上還連通有濃縮蒸發脫鹽機構。本發明，結構合理，設計新穎，通過設置的膜交換機構、絮凝機構以及濃縮蒸發機構之間的相互配合，實現了高鹽廢水的多重高效脫鹽作用，大大提高了高鹽廢水的脫鹽質量以及脫鹽效率，實用性強，可靠性高。
權利要求書

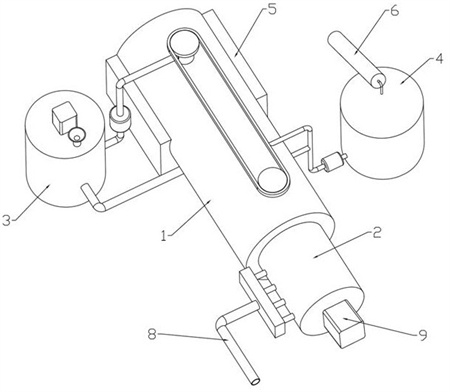

1.一種高鹽廢水脫鹽處理裝置，包括處理箱（1），其特征在于：所述處理箱（1）一端連通有進液箱（2），進液箱（2）上設置有進液分流機構，所述處理箱（1）內部沿著廢水流動方向依次固定安裝有隔板a（35）和隔板b（36），所述隔板a（35）與隔板b（36）所形成的處理箱（1）內部區域設置有膜交換脫鹽機構，所述處理箱（1）另一端連通有絮凝箱（5），絮凝箱（5）內部設置有絮凝脫鹽機構，所述處理箱（1）上還連通有濃縮蒸發脫鹽機構；所述絮凝脫鹽機構包括豎直轉動安裝在絮凝箱（5）上的絮凝軸（33），絮凝軸（33）底部固定安裝有若干絮凝葉（34），所述絮凝軸（33）上還固定安裝有絮凝盤（45），絮凝盤（45）側壁設置有若干絮凝孔（46），絮凝孔（46）與設置在絮凝軸（33）內部的絮凝腔（43）相互連通，所述絮凝脫鹽機構還包括用于往絮凝箱（5）內部導入絮凝劑的輸劑組件，所述輸劑組件包括連通在凈水管（14）上的混合箱（3），混合箱（3）內部轉動安裝有混合軸（12），混合軸（12）上安裝有若干混合葉（13），所述混合箱（3）上端安裝有混合電機（7），混合電機（7）的輸出端連接在混合軸（12）上，所述混合箱（3）上設置有與混合箱（3）內部相互連通的投料斗（51），所述輸劑組件還包括用于將絮凝劑輸入到絮凝軸（33）內部的管路模塊；所述管路模塊包括連通在混合箱（3）上的輸劑管（15），輸劑管（15）上安裝有輸劑泵（16），所述輸劑管（15）遠離混合箱（3）一端連通在輸劑筒（42）上，所述輸劑筒（42）轉動安裝在絮凝軸（33）上，位于輸劑筒（42）內部的絮凝軸（33）上還設置有輸劑孔（44），輸劑孔（44）與絮凝腔（43）內部相互連通，所述絮凝箱（5）底部對應絮凝軸（33）位置安裝有絮凝排管（10）；所述膜交換脫鹽機構包括固定在隔板a（35）與隔板b（36）之間的導管a（37），所述隔板b（36）上端安裝有導管b（40），所述導管b（40）側壁位置以及導管a（37）遠離隔板a（35）一端分別設置有若干導孔（41），所述隔板a（35）和隔板b（36）之間形成的處理箱（1）內部上側區域安裝有陽離子交換膜（38），下側區域安裝有陰離子交換膜（39），所述陰離子交換膜（39）下側位置處理箱（1）內部還連通有凈水管（14）；所述濃縮蒸發脫鹽機構包括蒸發箱（4），蒸發箱（4）內部安裝有若干通過電阻環（20）相互連接的電阻絲（21），所述蒸發箱（4）頂部連通有蒸汽管（18），蒸汽管（18）連通在冷凝管（17）上，冷凝管（17）底部安裝有冷凝水排管（19），所述冷凝管（17）外側套設有換熱管（6），所述濃縮蒸發脫鹽機構還包括用于往蒸發箱（4）內部導入濃縮液的導液組件，所述蒸發箱（4）底部安裝有沉淀排管（11）；所述絮凝軸（33）上端穿過處理箱（1）固定連接有從動帶輪（23），從動帶輪（23）外側通過皮帶（22）安裝有主動帶輪（24），主動帶輪（24）上固定安裝有傳動軸（32），傳動軸（32）底部穿過處理箱（1）連接有從動齒輪（31），從動齒輪（31）外側嚙合有固定在進液軸（27）上的主動齒輪（30），所述主動齒輪（30）與從動齒輪（31）外壁還安裝有密封箱（29）。
2.根據權利要求1所述的一種高鹽廢水脫鹽處理裝置，其特征在于，所述進液分流機構包括水平轉動安裝在進液箱（2）內部的進液軸（27），進液軸（27）上安裝有若干進液葉（28），所述進液箱（2）外壁對應進液葉（28）位置連通有分液管（26），分液管（26）連通在分液腔（25）上，所述分液腔（25）上連通有進液管（8），所述進液箱（2）側壁位置安裝有進液電機（9），進液電機（9）的輸出端安裝在進液軸（27）上。
3.根據權利要求1所述的一種高鹽廢水脫鹽處理裝置，其特征在于，所述導液組件包括連通在蒸發箱（4）上的導液管（49），導液管（49）上安裝有導液泵（50），所述導液管（49）遠離蒸發箱（4）一端分別連通有上連通管（47）和下連通管（48），所述上連通管（47）連通在位于陽離子交換膜（38）的上側區域的處理箱（1）上，所述下連通管（48）連通在位于陰離子交換膜（39）的下側區域的處理箱（1）上。
發明內容
本發明的目的在于提供一種高鹽廢水脫鹽處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種高鹽廢水脫鹽處理裝置，包括處理箱，所述處理箱一端連通有進液箱，進液箱上設置有進液分流機構，所述處理箱內部沿著廢水流動方向依次固定安裝有隔板a和隔板b，所述隔板a與隔板b所形成的處理箱內部區域設置有膜交換脫鹽機構，所述處理箱另一端連通有絮凝箱，絮凝箱內部設置有絮凝脫鹽機構，所述處理箱上還連通有濃縮蒸發脫鹽機構。
作為本發明的一種改進方案：所述進液分流機構包括水平轉動安裝在進液箱內部的進液軸，進液軸上安裝有若干進液葉，所述進液箱外壁對應進液葉位置連通有分液管，分液管連通在分液腔上，所述分液腔上連通有進液管，所述進液箱側壁位置安裝有進液電機，進液電機的輸出端安裝在進液軸上。
作為本發明的一種改進方案：所述絮凝脫鹽機構包括豎直轉動安裝在絮凝箱上的絮凝軸，絮凝軸底部固定安裝有若干絮凝葉，所述絮凝軸上還固定安裝有絮凝盤，絮凝盤側壁設置有若干絮凝孔，絮凝孔與設置在絮凝軸內部的絮凝腔相互連通，所述絮凝脫鹽機構還包括用于往絮凝箱內部導入絮凝劑的輸劑組件。
作為本發明的一種改進方案：所述膜交換脫鹽機構包括固定在隔板a與隔板b之間的導管a，所述隔板b上端安裝有導管b，所述導管b側壁位置以及導管a遠離隔板a一端分別設置有若干導孔，所述隔板a和隔板b之間形成的處理箱內部上側區域安裝有陽離子交換膜，下側區域安裝有陰離子交換膜，所述陰離子交換膜下側位置處理箱內部還連通有凈水管。
作為本發明的一種改進方案：所述輸劑組件包括連通在凈水管上的混合箱，混合箱內部轉動安裝有混合軸，混合軸上安裝有若干混合葉，所述混合箱上端安裝有混合電機，混合電機的輸出端連接在混合軸上，所述混合箱上設置有與混合箱內部相互連通的投料斗，所述輸劑組件還包括用于將絮凝劑輸入到絮凝軸內部的管路模塊。
作為本發明的一種改進方案：所述管路模塊包括連通在混合箱上的輸劑管，輸劑管上安裝有輸劑泵，所述輸劑管遠離混合箱一端連通在輸劑筒上，所述輸劑筒轉動安裝在絮凝軸上，位于輸劑筒內部的絮凝軸上還設置有輸劑孔，輸劑孔與絮凝腔內部相互連通，所述絮凝箱底部對應絮凝軸位置安裝有絮凝排管。
作為本發明的一種改進方案：所述絮凝軸上端穿過處理箱固定連接有從動帶輪，從動帶輪外側通過皮帶安裝有主動帶輪，主動帶輪上固定安裝有傳動軸，傳動軸底部穿過處理箱連接有從動齒輪，從動齒輪外側嚙合有固定在進液軸上的主動齒輪，所述主動齒輪與從動齒輪外壁還安裝有密封箱。
作為本發明的一種改進方案：所述濃縮蒸發脫鹽機構包括蒸發箱，蒸發箱內部安裝有若干通過電阻環相互連接的電阻絲，所述蒸發箱頂部連通有蒸汽管，蒸汽管連通在冷凝管上，冷凝管底部安裝有冷凝水排管，所述冷凝管外側套設有換熱管，所述濃縮蒸發脫鹽機構還包括用于往蒸發箱內部導入濃縮液的導液組件，所述蒸發箱底部安裝有沉淀排管。
作為本發明的一種改進方案：所述導液組件包括連通在蒸發箱上的導液管，導液管上安裝有導液泵，所述導液管遠離蒸發箱一端分別連通有上連通管和下連通管，所述上連通管連通在位于陽離子交換膜的上側區域的處理箱上，所述下連通管連通在位于陰離子交換膜的下側區域的處理箱上。
與現有技術相比，本發明的有益效果是：
所述一種高鹽廢水脫鹽處理裝置，結構合理，設計新穎，通過設置的膜交換機構、絮凝機構以及濃縮蒸發機構之間的相互配合，實現了高鹽廢水的多重高效脫鹽作用，大大提高了高鹽廢水的脫鹽質量以及脫鹽效率，實用性強，可靠性高。
（發明人：顏炳林;王勇;高朋）
