公布日：2023.10.27
申請日：2023.09.19
分類號：B01D29/03(2006.01)I;B01D29/72(2006.01)I
摘要
本發明屬于冶金廢水處理技術領域，具體的說是一種冶金廢水過濾機構及廢水處理機，包括處理座；傳輸管，傳輸管固接在所述處理座的上端面，傳輸管與外接輸送泵連接；固定架，固定架固接在所述處理座的內壁，固定架設置多組；濾板，濾板通過轉軸轉動連接在兩側對齊的所述固定架之間，濾板呈傾斜式設計，濾板的端面開設有多個濾孔；遮擋框架，遮擋框架固接在所述處理座的內壁，且遮擋框架設置在濾板的靠下方，遮擋框架與濾板的下方接觸但不固接，通過此種設計，能根據過濾出的金屬雜質的自身重量，可自動對其進行回收處理，避免濾板表面儲存雜質過多，導致難以對冶金廢水正常過濾的問題，且嚴重時會造成設備無法工作或者積水等問題。
權利要求書

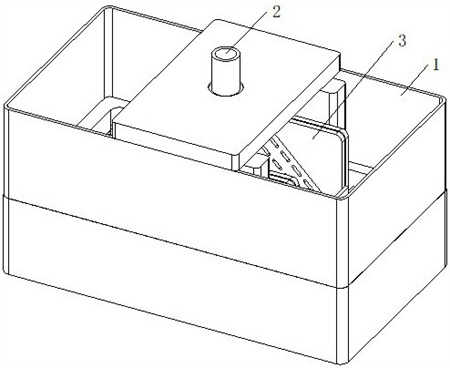

1.一種冶金廢水處理機，其特征在于：包括處理座（1）；傳輸管（2），傳輸管（2）固接在所述處理座（1）的上端面，傳輸管（2）與外接輸送泵連接；固定架（3），固定架（3）固接在所述處理座（1）的內壁，固定架（3）設置多組；濾板（4），濾板（4）通過轉軸轉動連接在兩側對齊的所述固定架（3）之間，濾板（4）呈傾斜式設計，濾板（4）的端面開設有多個濾孔；遮擋框架（5），遮擋框架（5）固接在所述處理座（1）的內壁，且遮擋框架（5）設置在濾板（4）的靠下方，遮擋框架（5）與濾板（4）的下方接觸但不固接；限位機構，限位機構用以對所述濾板（4）進行限位；回收框（6），回收框（6）設置在所述處理座（1）內壁，且回收框（6）設置在所述濾板（4）以及所述遮擋框架（5）的下方；兩側對齊的所述固定架（3）的相對面均開設有環形槽（301）；所述濾板（4）的兩側壁均固接有支撐桿，支撐桿設置在環形槽（301）內，支撐桿的形狀和環形槽（301）的形狀相適配；所述限位機構包括固接在回收框（6）側壁的L型撐柱（7）；所述L型撐柱（7）的側壁固接有限位框架（8）；所述限位框架（8）內滑動連接有伸縮桿（9）；所述伸縮桿（9）遠離限位框架（8）一側與濾板（4）的下側壁連接；所述限位框架（8）內壁開設有兩個限位槽（10）；所述伸縮桿（9）的外壁與限位槽（10）對應位置處連接有兩個限位圓座（11）；所述限位圓座（11）的形狀為半圓形，所述限位圓座（11）的外壁套接有限位彈簧（12）；所述限位彈簧（12）的一端與限位圓座（11）的外壁固接，另一端連接在伸縮桿（9）的外表面；所述限位圓座（11）的形狀和限位槽（10）的形狀相適配，所述限位槽（10）倒有圓角；所述遮擋框架（5）的底端固接有橫桿（14）；所述橫桿（14）的外周面轉動連接有多個晃動桿（15）；每個所述晃動桿（15）的上端面均固接有振動彈簧（16）；所述振動彈簧（16）遠離晃動桿（15）的一側與遮擋框架（5）的外壁固接，所述濾板（4）的底面與晃動桿（15）的底部接觸；多個所述晃動桿（15）呈線性陣列設置在所述橫桿（14）的外周面；每個所述晃動桿（15）的底部均固接有豎桿（151）。
2.根據權利要求1所述的一種冶金廢水處理機，其特征在于：所述伸縮桿（9）的外壁套接有伸縮彈簧（901）；所述伸縮彈簧（901）的一端與伸縮桿（9）外壁固接，另一端與限位框架（8）的內壁固接。
3.根據權利要求1所述的一種冶金廢水處理機，其特征在于：所述伸縮桿（9）的外壁固接有限位桿（902）；所述限位框架（8）的內壁開設有限位柱槽（13）；所述限位桿（902）滑動連接在限位柱槽（13）內。
4.根據權利要求1所述的一種冶金廢水處理機，其特征在于：所述濾板（4）的下側壁靠近伸縮桿（9）一側固接有鉸接架（17），所述伸縮桿（9）的頂端轉動連接在鉸接架（17）內，所述回收框（6）的表面開設有多個濾孔。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種冶金廢水處理機，包括處理座；傳輸管，傳輸管固接在所述處理座的上端面，傳輸管與外接輸送泵連接；固定架，固定架固接在所述處理座的內壁，固定架設置多組；濾板，濾板通過轉軸轉動連接在兩側對齊的所述固定架之間，濾板呈傾斜式設計，濾板的端面開設有多個濾孔；遮擋框架，遮擋框架固接在所述處理座的內壁，且遮擋框架設置在濾板的靠下方，遮擋框架與濾板的下方接觸但不固接；限位機構，限位機構用以對所述濾板進行限位；回收框，回收框設置在所述處理座內壁，且回收框設置在所述濾板以及所述遮擋框架的下方。
優選的，兩側對齊的所述固定架的相對面均開設有環形槽；所述濾板的兩側壁均固接有支撐桿，支撐桿設置在環形槽內，支撐桿的形狀和環形槽的形狀相適配；工作時，在固定架的端面開設了環形槽，且濾板的側壁設置了支撐桿，能對濾板的轉動位置進行限位，方便限位機構在不對濾板限位時，使濾板向靠近回收框一側轉動，有利于濾板底部儲存的金屬雜質掉落。
優選的，所述限位機構包括固接在回收框側壁的L型撐柱；所述L型撐柱的側壁固接有限位框架；所述限位框架內滑動連接有伸縮桿；所述伸縮桿遠離限位框架一側與濾板的下側壁連接；所述限位框架內壁開設有兩個限位槽；所述伸縮桿的外壁與限位槽對應位置處連接有兩個限位圓座。
優選的，所述伸縮桿的外壁套接有伸縮彈簧；所述伸縮彈簧的一端與伸縮桿外壁固接，另一端與限位框架的內壁固接。
優選的，所述限位圓座的形狀為半圓形，所述限位圓座的外壁套接有限位彈簧；所述限位彈簧的一端與限位圓座的外壁固接，另一端連接在伸縮桿的外表面；所述限位圓座的形狀和限位槽的形狀相適配，所述限位槽倒有圓角。
優選的，所述伸縮桿的外壁固接有限位桿；所述限位框架的內壁開設有限位柱槽；所述限位桿滑動連接在限位柱槽內；工作時，在伸縮桿的外壁設置了限位桿，且限位框架內開設了限位柱槽，限位桿滑動連接在限位柱槽內，如此能對伸縮桿的移動位置進行限位，且方便限位圓座從限位槽內脫出以及再次復位。
優選的，所述遮擋框架的底端固接有橫桿；所述橫桿的外周面轉動連接有多個晃動桿；每個所述晃動桿的上端面均固接有振動彈簧；所述振動彈簧遠離晃動桿的一側與遮擋框架的外壁固接；所述濾板的底面與晃動桿的底部接觸。
優選的，多個所述晃動桿呈線性陣列設置在所述橫桿的外周面；每個所述晃動桿的底部均固接有豎桿；工作時，在晃動桿的底部設置了豎桿，當晃動桿跟隨振動彈簧往復轉動時，晃動桿會同時帶動豎桿轉動，在晃動桿和豎桿的作用下，擾亂金屬雜質之間的排列，使金屬雜質盡快掉落回收框內。
優選的，所述濾板的下側壁靠近伸縮桿一側固接有鉸接架，所述伸縮桿的頂端轉動連接在鉸接架內，所述回收框的表面開設有多個濾孔；工作時，濾板的側壁設置了鉸接架，且伸縮桿頂端轉動連接在鉸接架內，能方便濾板擠壓伸縮桿，從而使伸縮桿向限位框架移動，從而有利于對金屬雜質的集中處理以及回收。
一種冶金廢水過濾機構，該過濾機構安裝在上述任意一項所述的一種冶金廢水處理機內，該過濾機構包括濾板；兩側對齊的所述固定架之間靠上側固接有連接桿；所述濾板轉動連接在連接桿的外周面；所述濾板呈傾斜式設計，所述濾板的表面開設有濾孔，濾孔的開設直徑小于金屬雜質的直徑。
本發明的有益效果如下：
1.本發明所述的一種冶金廢水過濾機構及廢水處理機，通過濾板向靠近回收框一側轉動，故處于其底部的金屬雜質會掉落至回收框內部，通過此種設計，能根據過濾出的金屬雜質的自身重量，可自動對其進行回收處理，避免濾板表面儲存雜質過多，導致難以對冶金廢水正常過濾的問題，且嚴重時會造成設備無法工作或者積水等問題。
2.本發明所述的一種冶金廢水過濾機構及廢水處理機，通過濾板與遮擋框架之間的距離逐漸增大，且濾板從傾斜方向向豎直方向轉動，因此其底端的金屬雜質會掉落至回收框內，如此設計，能根據金屬雜質的自身重量而實現自動對其回收的功能，解決了現有技術中，處于濾板表面的金屬雜質需要工作人員自行處理的問題，不僅有利于金屬雜質的集中回收處理，而且還方便冶金廢水的后續處理。
3.本發明所述的一種冶金廢水過濾機構及廢水處理機，通過濾板發生轉動時，即濾板向遠離晃動桿一側轉動時，此時晃動桿不再被擠壓，且處于壓縮狀態下的振動彈簧恢復，從而振動彈簧帶動晃動桿以較快的速度轉動，使晃動桿能將處于濾板和遮擋框架之間的金屬雜質盡快掉落，避免其之間存在大小不一的金屬雜質，導致金屬雜質難以掉落的問題。
（發明人：任桂余;馮加全;任桂道;周小祥）
