公布日：2023.09.29
申請日：2023.08.04
分類號：C02F3/28(2023.01)I
摘要
提供了一種可快速啟動的厭氧反應器及其使用方法，厭氧反應器包括反應罐、一個或多個模塊化填料層、進水管、出水管。所述反應罐包括罐體、頂蓋，所述頂蓋可拆卸地連接到所述罐體。所述一個或多個模塊化填料層可拆卸地設置到所述罐體，所述模塊化填料層包括多個填料模塊，所述填料模塊為能夠裝載填料的框架結構。所述多個填料模塊可拆卸地設置于所述模塊化填料層，所述填料模塊能夠移植厭氧污泥。所述進水管由外部進水端延伸到所述罐體內部。所述出水管由所述罐體的內部延伸到所述罐體的外部。
權利要求書

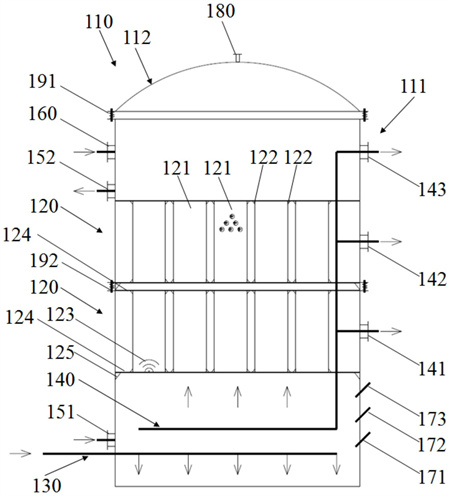

1.一種可快速啟動的厭氧反應器，其特征在于，包括反應罐(110)、一個或多個模塊化填料層(120)、進水管(130)、出水管(140)，所述反應罐(110)包括罐體(111)、頂蓋(112)，所述頂蓋(112)可拆卸地連接到所述罐體(111)，所述一個或多個模塊化填料層(120)可拆卸地設置到所述罐體(111)，所述模塊化填料層(120)包括多個填料模塊(121)，所述填料模塊(121)為能夠裝載填料的框架結構，所述多個填料模塊(121)可拆卸地設置于所述模塊化填料層(120)，所述填料模塊(121)能夠移植厭氧污泥，所述進水管(130)由外部進水端延伸到所述罐體(111)內部，所述出水管(140)由所述罐體(111)的內部延伸到所述罐體(111)的外部。
2.根據權利要求1所述的可快速啟動的厭氧反應器，其特征在于，所述模塊化填料層(120)還包括多個模塊定位銷(122)、支撐結構(124)、多個填料層定位銷(125)，所述支撐結構(124)可拆卸地連接到所述罐體(111)，所述支撐結構(124)具有模塊槽，所述填料模塊(121)可拆卸地設置于所述模塊槽，所述模塊定位銷(122)能夠?qū)⑺鎏盍夏K(121)定位到所述支撐結構(124)，所述支撐結構(124)能夠?qū)⑺龆鄠�(gè)填料模塊(121)支撐在同一高度，所述填料層定位銷(125)能夠?qū)⑺鲋谓Y(jié)構(124)定位到所述罐體(111)。
3.根據權利要求1所述的可快速啟動的厭氧反應器，其特征在于，所述一個或多個模塊化填料層(120)包括至少一個超聲波發生器(123)，所述超聲波發生器(123)能夠強化厭氧污泥的吸附性能和傳質效果、強化廢水處理能力。
4.根據權利要求1所述的可快速啟動的厭氧反應器，其特征在于，還包括循環進水口(151)、循環出水口(152)、循環泵，所述循環進水口(151)設置到所述罐體(111)的下部，所述循環出水口(152)設置到所述罐體(111)的上部，通過所述循環泵將所述反應罐(110)內部的水從所述循環出水口(152)抽取后再由所述循環進水口(151)泵入所述反應罐(110)形成循環水流，以帶動所述反應罐(110)內的液體流動，促進所述厭氧反應器的運行，所述循環水的流動速度為0.5至2.5米每秒。
5.根據權利要求1所述的可快速啟動的厭氧反應器，其特征在于，還包括出水回流口(160)，所述出水回流口(160)設置于所述罐體(111)的上部，以將部分由所述出水管(140)排出的出水重新通入所述反應罐(110)。
6.根據權利要求1所述的可快速啟動的厭氧反應器，其特征在于，所述進水管(130)設置到所述罐體(111)的下部，所述進水管(130)延伸到所述罐體(111)內部的部分朝向所述罐體(111)的底部均勻的形成多個開口，所述開口的朝向與豎直方向形成大于或等于45度的夾角。
7.根據權利要求1所述的可快速啟動的厭氧反應器，其特征在于，所述出水管(140)由所述罐體(111)的下部延伸到所述罐體(111)的上部并形成多個不同高度的出水口。
8.根據權利要求1所述的可快速啟動的厭氧反應器，其特征在于，還包括液位計(171)、溫度計(172)、酸堿計(173)，所述液位計(171)、所述溫度計(172)、所述酸堿計(173)相對所述罐體(111)的壁面傾斜的設置于所述罐體(111)，相對所述壁面傾斜的角度為45度至70度，所述反應罐(110)的內部的液體的pH值保持在6.8至7.8，所述反應罐(110)的內部的升溫速率不超過1攝氏度每小時。
9.根據權利要求1所述的可快速啟動的厭氧反應器，其特征在于，所述罐體(111)為多段結構，每段所述罐體(111)設置有所述模塊化填料層(120)，每段所述罐體(111)通過分段式罐體連接裝置(192)連接。
10.一種可快速啟動的厭氧反應器的使用方法，其特征在于，使用權利要求1至9中任一項所述的可快速啟動的厭氧反應器，在所述厭氧反應器啟動前，在所述反應罐(110)的外部，將培養后的所述厭氧污泥移植到所述一個或多個模塊化填料層(120)的多個所述填料模塊(121)，將移植有所述厭氧污泥的所述填料模塊(121)安裝到所述反應罐(110)，經培養后再通入待處理的廢水。
發明內容
鑒于上述現有技術的狀態而做出本申請。本申請的目的在于提供一種具有模塊化填料層的可快速啟動的厭氧反應器以及該可快速啟動的厭氧反應器的使用方法。
本申請?zhí)峁┮环N可快速啟動的厭氧反應器，其包括反應罐、一個或多個模塊化填料層、進水管、出水管，
所述反應罐包括罐體、頂蓋，所述頂蓋可拆卸地連接到所述罐體，
所述一個或多個模塊化填料層可拆卸地設置到所述罐體，所述模塊化填料層包括多個填料模塊，所述填料模塊為能夠裝載填料的框架結構，
所述多個填料模塊可拆卸地設置于所述模塊化填料層，所述填料模塊能夠移植厭氧污泥，
所述進水管由外部進水端延伸到所述罐體內部，
所述出水管由所述罐體的內部延伸到所述罐體的外部。
在至少一個可能的實施方式中，所述模塊化填料層還包括多個模塊定位銷、支撐結構、多個填料層定位銷，
所述支撐結構可拆卸地連接到所述罐體，所述支撐結構具有模塊槽，所述填料模塊可拆卸地設置于所述模塊槽，
所述模塊定位銷能夠?qū)⑺鎏盍夏K定位到所述支撐結構，所述支撐結構能夠?qū)⑺龆鄠�(gè)填料模塊支撐在同一高度，
所述填料層定位銷能夠?qū)⑺鲋谓Y(jié)構定位到所述罐體。
在至少一個可能的實施方式中，所述一個或多個模塊化填料層包括至少一個超聲波發生器，所述超聲波發生器能夠強化厭氧污泥的吸附性能和傳質效果、強化廢水處理能力。
在至少一個可能的實施方式中，可快速啟動的厭氧反應器還包括循環進水口、循環出水口、循環泵，
所述循環進水口設置到所述罐體的下部，
所述循環出水口設置到所述罐體的上部，
通過所述循環泵將所述反應罐內部的水從所述循環出水口抽取后再由所述循環進水口泵入所述反應罐形成循環水流，以帶動所述反應罐內的液體流動，促進所述厭氧反應器的運行，
所述循環水的流動速度為0.5至2.5米每秒。
在至少一個可能的實施方式中，可快速啟動的厭氧反應器還包括出水回流口，所述出水回流口設置于所述罐體的上部，以將部分由所述出水管排出的出水重新通入所述反應罐。
在至少一個可能的實施方式中，所述進水管設置到所述罐體的下部，所述進水管延伸到所述罐體內部的部分朝向所述罐體的底部均勻的形成多個開口，
所述開口的朝向與豎直方向形成大于或等于45度的夾角。
在至少一個可能的實施方式中，所述出水管由所述罐體的下部延伸到所述罐體的上部并形成多個不同高度的出水口。
在至少一個可能的實施方式中，可快速啟動的厭氧反應器還包括液位計、溫度計、酸堿計，
所述液位計、所述溫度計、所述酸堿計相對所述罐體的壁面傾斜的設置于所述罐體，相對所述壁面傾斜的角度為45度至70度，
所述反應罐的內部的液體的pH值保持在6.8至7.8，
所述反應罐的內部的升溫速率不超過1攝氏度每小時。
在至少一個可能的實施方式中，所述罐體為多段結構，每段所述罐體設置有所述模塊化填料層，每段所述罐體通過分段式罐體連接裝置連接。
本申請還提供一種可快速啟動的厭氧反應器的使用方法，其使用前述的可快速啟動的厭氧反應器，
在所述厭氧反應器啟動前，在所述反應罐的外部，將培養后的所述厭氧污泥移植到所述一個或多個模塊化填料層的多個所述填料模塊，將移植有所述厭氧污泥的所述填料模塊安裝到所述反應罐，經培養后再通入待處理的廢水。
本申請?zhí)峁┑目煽焖賳?dòng)的厭氧反應器，由于具有便于安裝拆卸、替換、修理的模塊化填料層及填料模塊。在厭氧反應器工作時，可以獨立取出填料模塊進行維修、更換等，而不影響厭氧反應器的工作。可快速啟動的厭氧反應器的使用方法可以在厭氧反應器啟動前通過模塊化填料層直接移植培養后的厭氧污泥，有效的縮短厭氧反應器的啟動調試時間。
（發明人：王凱;張聰慧;吉龍標;唐欣）
